目前在研究eFPGA，学术界目前最新发表的用于 eFPGA 设计的开源框架是FABulous，项目开源。
后续我的研究会使用到该框架，故先进行开发环境搭建，过程记录如下。

一、下载编译

系统：Ubuntu20.04
在所要存放的目录下，打开终端，输入：

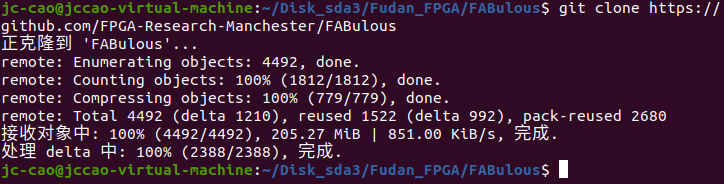

git clone https://github.com/FPGA-Research-Manchester/FABulous

由于项目存在分支，再输入

cd FABulous

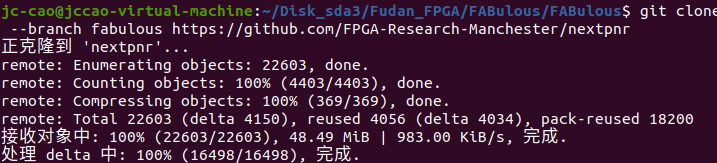

git clone --branch fabulous https://github.com/FPGA-Research-Manchester/nextpnr

文件数量比较多，耐心等待

再进行编译，采用 CMAKE 。

cd nextpnr
cmake . -DARCH=fabulous

再执行：

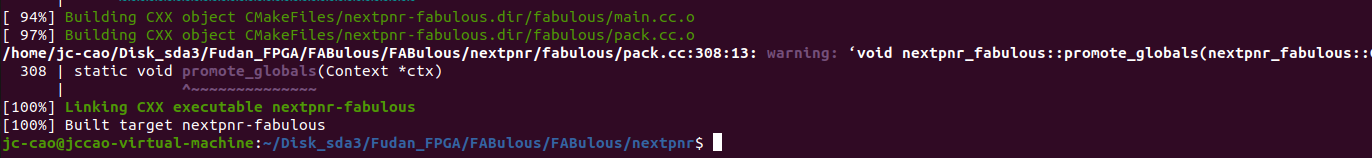

make -j$(nproc)

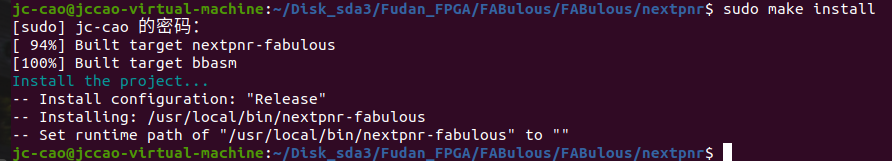

sudo make install

到这里FABulous框架的开发环境就编译搭建好了。

二、编译时可能出现的错误

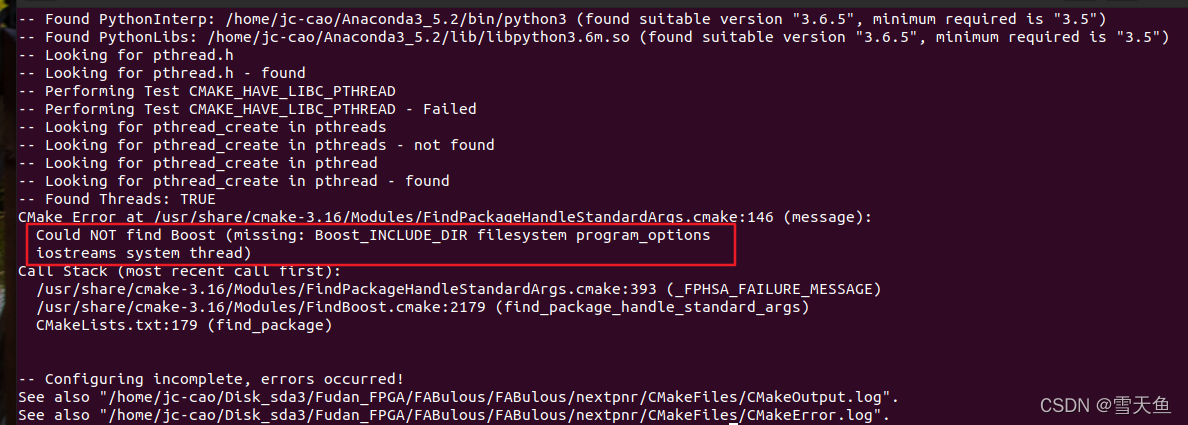

（1）Could NOT find Boost (missing: Boost_INCLUDE_DIR filesystem program_options
iostreams system thread)

问题分析：缺少 Boost库所导致。
解决方法：
先下载安装好库，具体可看我的另一篇博客: ubuntu20.04下下载安装boost，再打开 FABulous/nextpnr/CMakeLists.txt配置路径
添加：

# for boost
set(BOOST_ROOT "/home/jc-cao/app_download_address/boost/boost_1_70_0/boost ")
set(BOOST_LIBRARYDIR "/usr/local/lib")
set(Boost_INCLUDE_DIR "/usr/local/include")
set(DBoost_DEBUG=OFF) # set ON to  debug
set(BOOST_FIND_MINIMUM_COMPONENTS serialization system filesystem thread program_options date_time timer chrono regex)
find_package(Boost REQUIRED COMPONENTS ${BOOST_FIND_MINIMUM_COMPONENTS})
include_directories(${Boost_INCLUDE_DIR})

注：上述路径是我的，要根据自己的实际路径进行修改

重新执行：

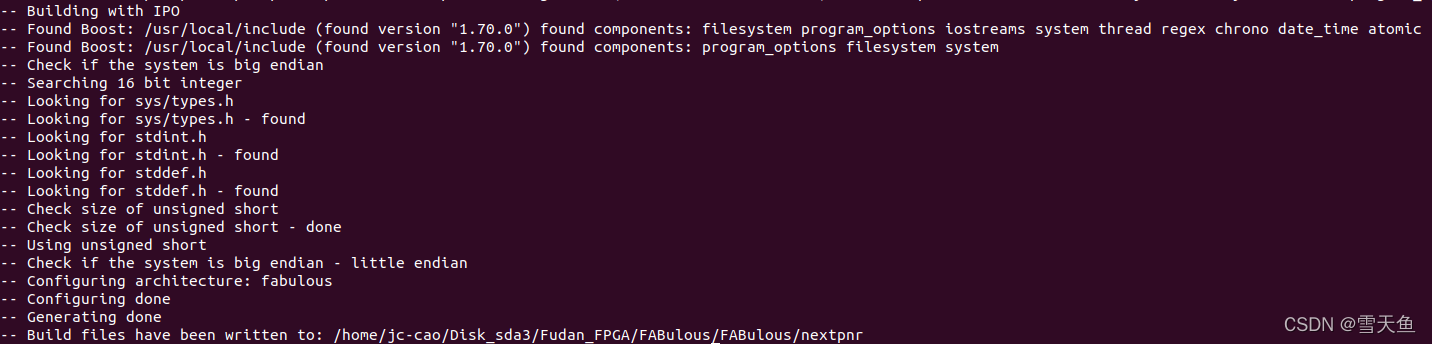

cmake . -DARCH=fabulous

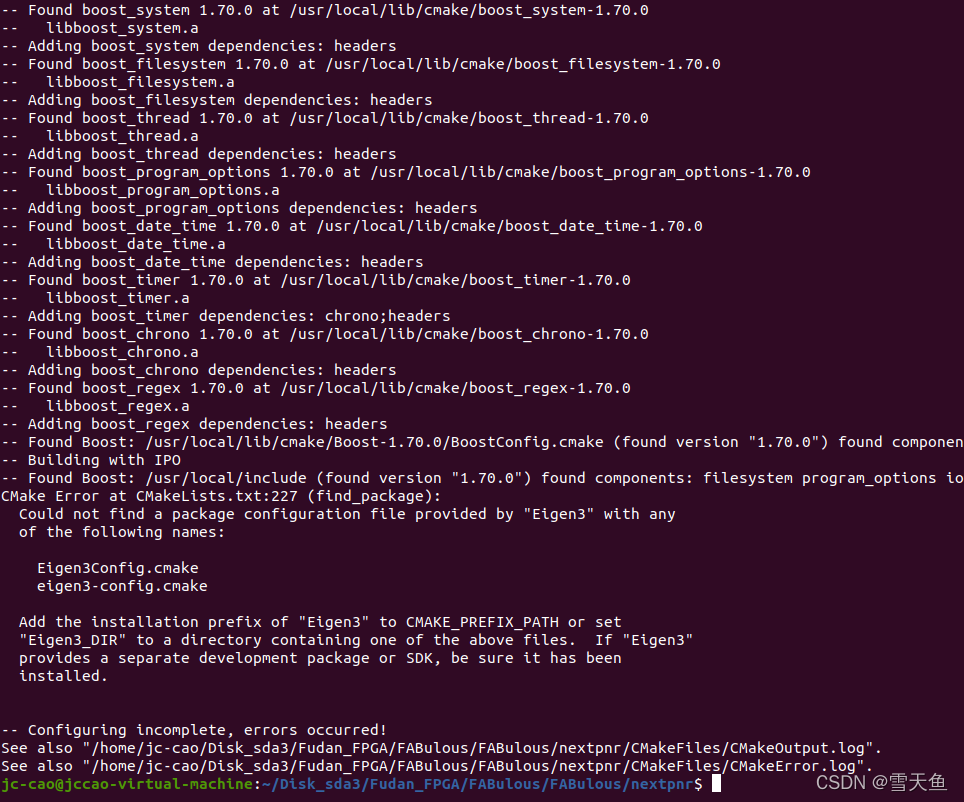

可以看到boost库缺少的问题解决了，但有出现了新问题。继续解决
(2)Could not find a package configuration file provided by “Eigen3” with any
of the following names:
具体报错信息：

CMake Error at CMakeLists.txt:227 (find_package):
  Could not find a package configuration file provided by "Eigen3" with any
  of the following names:

    Eigen3Config.cmake
    eigen3-config.cmake

  Add the installation prefix of "Eigen3" to CMAKE_PREFIX_PATH or set
  "Eigen3_DIR" to a directory containing one of the above files.  If "Eigen3"
  provides a separate development package or SDK, be sure it has been
  installed.

问题分析：缺少 Eigen3库所导致。
解决方法：下载安装下就行

sudo apt-get install libeigen3-dev

三、FABulous Demo测试

3.1 修改 create_basic_files.sh

在FABulous根目录下，输入

cd fabric_generator
vim create_basic_files.sh

对 create_basic_files.sh进行修改，因为不修改有语法错误，就离谱。
修改为：

cp ../fabric_files/generic/*.* ./
mkdir -p npnroutput
mkdir -p vproutput

修改好后，退出并保存，再输入：

./create_basic_files.sh

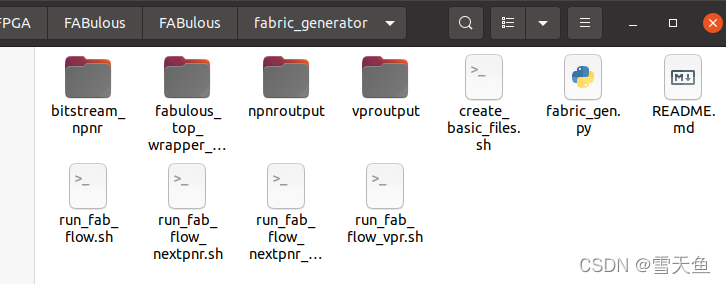

• npnroutput 文件夹用来存储 nextpnr 的输出文件
• vproutput 文件夹 用来存储 vpr 的输出文件

3.2 Python环境搭建

FABulous很多脚本都是用python写的，有相关第三方库依赖，而我的ubuntu20.04安装了Anconda，所以我打算为 FABulous创建一个虚拟环境，方便管理。
输入：

conda create -n FABulous python=3.7

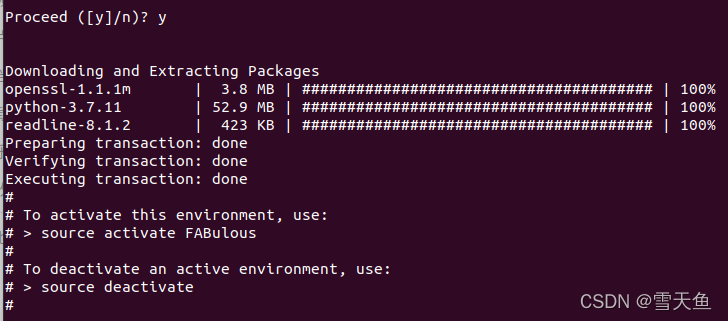

然后输入yes确认即可：

启动虚拟环境 FABulous:

source activate FABulous

安装包：

pip3 install fasm
pip3 install numpy

3.3 Demo运行

在 FABulous 虚拟环境下输入

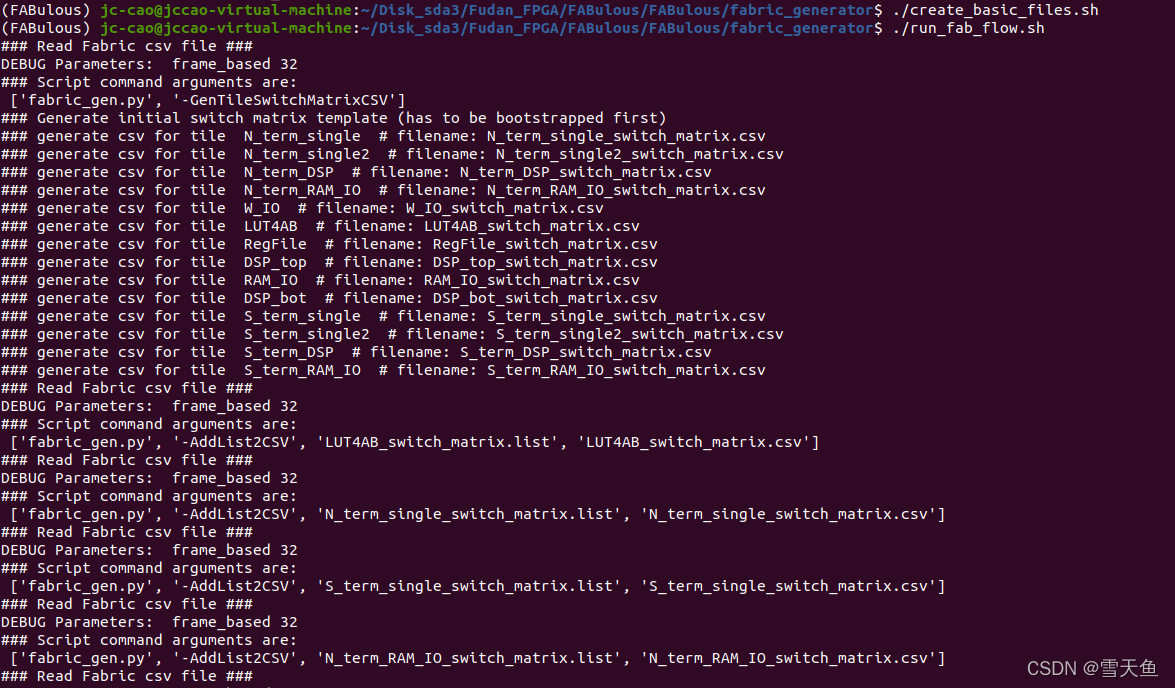

./run_fab_flow.sh

输出：

如果想将运行结果保存为 log，输入下述代码：

./run_fab_flow.sh > FABulous_run1.log

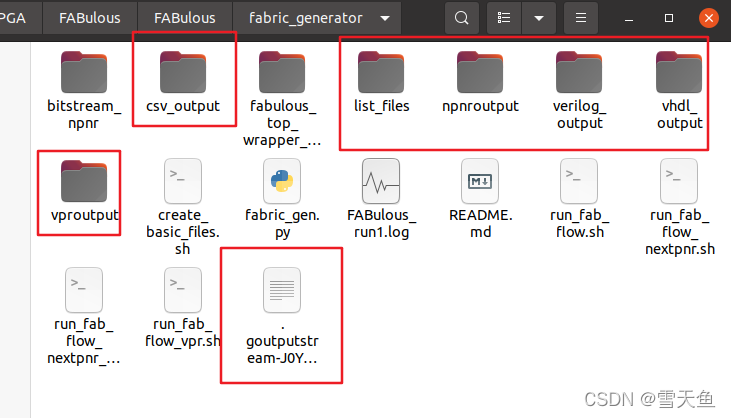

生成的文件和文件夹如上图红色框标注部分。其中 verilog_ouput 和 vhdl_output包含了所生成的完整的fabric的RTL代码。

至此FABulous的开发环境就搭建好了，并且也进行了一个简单的测试，证明可以通过输入一些用于描述eFPGA架构的csv文件，就可以自动化生成对应的Fabric网表（两种，分别是用Verilog和VHDL写的）
