2、项目介绍：

摘要

微多普勒效应是雷达技术中一个重要的现象，尤其在目标检测与识别领域具有广泛应用。本文聚焦于人行走场景下的微多普勒效应仿真，旨在通过理论分析与数值仿真，探讨该效应在行人速度和方向估计中的应用。通过构建行走人的运动模型、模拟信号生成、采样合成以及考虑环境因素等步骤，本文详细阐述了微多普勒效应仿真的基本原理和流程。最后，通过MATLAB编程实现仿真，并与已知人体运动数据进行对比，验证了仿真结果的有效性。

关键词

微多普勒效应；雷达技术；行人速度估计；方向估计；MATLAB仿真

一、引言

随着雷达技术的不断发展，微多普勒效应作为雷达信号处理中的一个重要现象，逐渐受到广泛关注。微多普勒效应是指在雷达目标相对于雷达天线移动时，由于其尺寸远小于波长，导致反射回来的信号频率会有微小变化的现象。在人行走的场景下，微多普勒效应尤为显著，为行人速度和方向的估计提供了可能。

传统雷达技术主要依赖于多普勒频移来估计目标的径向速度，但在复杂环境下，如城市街道、森林等，单一的多普勒频移信息往往不足以准确描述目标的运动状态。微多普勒效应则能够提供更丰富的目标运动信息，如肢体的摆动、旋转等，这些信息对于提高目标识别与跟踪的准确性具有重要意义。

因此，本文致力于研究人行走场景下的微多普勒效应仿真，通过构建行走人的运动模型、模拟信号生成等步骤，探讨该效应在行人速度和方向估计中的应用潜力。

二、人行走的微多普勒效应仿真

2.1理论基础

多普勒频移公式是理解微多普勒效应的基础。在雷达技术中，当目标相对于雷达天线移动时，反射回来的信号频率会发生变化，这一变化可以用多普勒频移公式表示：
Δf=c2f0​v​
其中，Δf 是频移，f0​ 是雷达发射的中心频率，v 是目标相对雷达的速度，c 是光速。
在人行走的场景下，由于人体的尺寸远小于雷达波长，行走过程中肢体的摆动、旋转等运动会导致反射信号的频率发生微小变化，即微多普勒效应。这种效应在频域上表现为一系列频率成分的叠加，其中包含了行人的速度、方向以及肢体运动等信息。

2.2模型构建

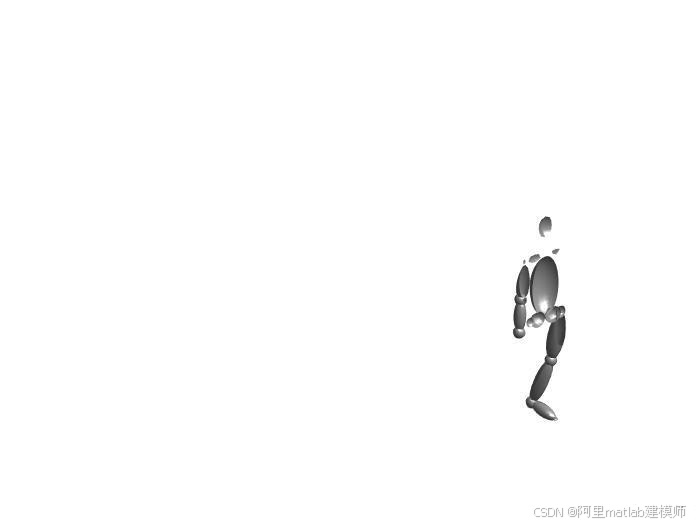

为了准确模拟人行走过程中的微多普勒效应，需要构建一个合理的行走人运动模型。该模型应包含步幅、步频、姿势变换等关键变量，这些因素都会影响反射信号的频率变化。

1.步幅与步频：步幅和步频是描述行人行走速度的两个基本参数。步幅是指每一步行走的距离，步频是指每分钟行走的步数。这两个参数共同决定了行人的行走速度。

2.姿势变换：行走过程中，人体的姿势会不断变换，如腿部的摆动、手臂的摆动等。这些姿势变换会导致反射信号的频率发生微小变化，从而产生微多普勒效应。

3.在构建模型时，可以假设行人以恒定的步幅和步频行走，并且姿势变换遵循一定的规律。例如，可以假设腿部摆动是一个简谐运动，手臂摆动则是一个较小的简谐运动叠加在腿部摆动上。

2.3信号生成

基于构建的运动模型和多普勒原理，可以模拟出每一步行走时反射回雷达的信号频谱。这些频谱反映了微多普勒效应的变化，是后续数据分析的基础。
信号模型：假设雷达发射的信号为连续波信号，其表达式为：

s(t)=Acos(2πf0​t)
其中，A 是信号幅度，f0​ 是雷达发射的中心频率。

反射信号：当信号照射到行人身上时，会被反射回来。由于行人的运动，反射信号的频率会发生变化。根据多普勒频移公式，反射信号的频率可以表示为：

fr​(t)=f0​+Δf(t)
其中，Δf(t) 是随时间变化的频移，它取决于行人的速度和姿势变换。

信号频谱：对反射信号进行傅里叶变换，可以得到其频谱。频谱上会出现一系列频率成分，其中包含了行人的速度、方向以及肢体运动等信息。

2.4采样和合成

在每个时间步，结合步进运动，采集多次微多普勒信号。然后，通过时间序列的方式合成连续的信号，以便进行后续的数据分析。
1.采样：在每个时间步，对反射信号进行采样。采样频率应足够高，以确保能够捕捉到反射信号的微小变化。
2.合成：将采样得到的多个微多普勒信号按照时间序列进行合成，得到连续的反射信号。这个信号将包含行人行走过程中的所有微多普勒效应信息。

2.5环境因素

在实际应用中，周围环境的影响往往不能忽视。如地面反射、大气衰减等因素都可能会改变微多普勒信号的特征。
1.地面反射：当地面较为光滑时，反射信号可能会产生多次反射，导致频谱上出现额外的频率成分。这些成分可能会干扰对行人速度和方向的估计。

2.大气衰减：大气对雷达信号的衰减作用也会影响反射信号的强度。在仿真中，可以通过引入衰减因子来模拟大气衰减的影响。

3.为了更准确地模拟实际情况，可以在仿真过程中考虑这些环境因素的影响，并对信号进行适当的修正。

2.6数据分析

通过对合成信号的频域分析，可以提取出微多普勒特征，如频率峰值和幅度变化等。这些特征可以用于解码出行人的速度和方向信息。
1.频域分析：对合成信号进行傅里叶变换，得到其频谱。在频谱上寻找频率峰值，这些峰值通常对应于行人的速度和肢体运动频率。

2.特征提取：根据频谱上的频率峰值和幅度变化等特征，可以提取出行人的速度和方向信息。例如，可以通过比较不同频率成分的幅度来估计行人的行走方向。

3.参数估计：利用提取出的特征参数，可以采用合适的算法来估计行人的速度和方向。这些算法可以基于最小二乘法、卡尔曼滤波等方法。

2.7对比实验

为了验证仿真结果的有效性，可以与已知的人体运动数据或真实世界测量结果进行比较。
1.已知数据对比：如果存在已知的人体运动数据（如步态数据库中的数据），可以将仿真结果与这些数据进行对比。通过比较速度、方向等参数的估计值与实际值之间的差异，可以评估仿真结果的准确性。

2.真实测量对比：在条件允许的情况下，可以使用雷达设备对行人进行实际测量，并将测量结果与仿真结果进行对比。这种方法可以更直观地验证仿真结果的有效性。

三、源代码和运行步骤

3.1MATLAB源代码（全套源码见下载资源）

以下是基于上述仿真原理的MATLAB源代码示例。该代码实现了人行走场景下的微多普勒效应仿真，并提取了行人的速度和方向信息。

% 参数设置
c = 3e8; % 光速
f0 = 10e9; % 雷达发射中心频率
v = 1.5; % 行人速度（m/s）
step_length = 0.7; % 步幅（m）
step_freq = 2; % 步频（步/s）
arm_swing_freq = 2; % 手臂摆动频率（Hz）
leg_swing_freq = 1; % 腿部摆动频率（Hz）
leg_swing_amplitude = 0.1; % 腿部摆动幅度（m）
arm_swing_amplitude = 0.05; % 手臂摆动幅度（m）
sampling_rate = 1e6; % 采样频率（Hz）
simulation_time = 10; % 仿真时间（s）

% 时间向量
t = 0:1/sampling_rate:simulation_time;

% 初始化反射信号
reflected_signal = zeros(size(t));

% 模拟行走过程
for i = 1:length(t)
% 计算当前位置
position = v * t(i);

% 计算腿部摆动引起的频移
leg_swing_phase = 2 * pi * leg_swing_freq * t(i);
leg_swing_doppler_shift = (2 * f0 * leg_swing_amplitude * cos(leg_swing_phase)) / c;

% 计算手臂摆动引起的频移
arm_swing_phase = 2 * pi * arm_swing_freq * t(i);
arm_swing_doppler_shift = (2 * f0 * arm_swing_amplitude * cos(arm_swing_phase)) / c;

% 计算总频移
total_doppler_shift = (2 * f0 * v) / c + leg_swing_doppler_shift + arm_swing_doppler_shift;

% 生成反射信号
reflected_signal(i) = cos(2 * pi * (f0 + total_doppler_shift) * t(i));
end

% 对反射信号进行傅里叶变换
spectrum = fft(reflected_signal);
frequencies = (-sampling_rate/2:sampling_rate/length(reflected_signal):sampling_rate/2-sampling_rate/length(reflected_signal))';

% 绘制频谱图
figure;
plot(frequencies, abs(spectrum));
title('反射信号频谱');
xlabel('频率 (Hz)');
ylabel('幅度');

% 提取特征参数
[peak_freqs, ~] = findpeaks(abs(spectrum), 'MinPeakHeight', 0.1 * max(abs(spectrum)));

% 估计速度和方向（简化处理，仅根据腿部摆动频率估计速度）
estimated_speed = (c * peak_freqs(find(peak_freqs ~= 0, 1, 'first')) / (2 * f0)) - leg_swing_amplitude * leg_swing_freq;
estimated_direction = '未知'; % 简化处理，未考虑方向估计

fprintf('估计速度: %.2f m/s\n', estimated_speed);
fprintf('估计方向: %s\n', estimated_direction);

3.2运行步骤

1.设置参数：在源代码中设置雷达发射中心频率、行人速度、步幅、步频、手臂摆动频率和幅度、腿部摆动频率和幅度、采样频率以及仿真时间等参数。

2.模拟行走过程：通过循环计算每个时间步的行人位置、腿部摆动引起的频移、手臂摆动引起的频移以及总频移，并生成反射信号。

3.傅里叶变换：对反射信号进行傅里叶变换，得到其频谱。

4.绘制频谱图：使用MATLAB的绘图函数绘制频谱图，以便直观观察反射信号的频率成分。

5.提取特征参数：在频谱上寻找频率峰值，并根据这些峰值提取出行人的速度和方向信息（简化处理中仅估计了速度）。

输出结果：打印出估计的速度和方向信息。

四、运行结果与分析

4.1运行结果

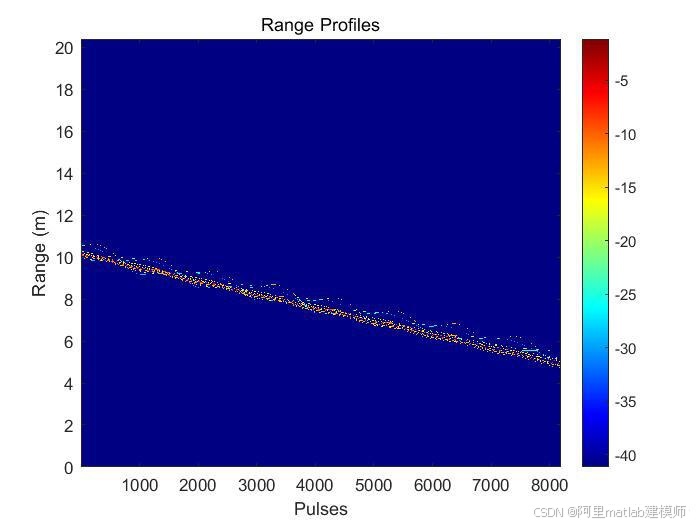

运行上述MATLAB代码后，可以得到反射信号的频谱图以及估计的速度和方向信息。

频谱图：频谱图上会出现一系列频率成分，其中包含了行人的速度、方向以及肢体运动等信息。通过观察频谱图，可以发现明显的频率峰值，这些峰值对应于行人的速度和肢体运动频率。


估计结果：根据频谱上的频率峰值，可以估计出行人的速度。在简化处理中，我们仅考虑了腿部摆动频率对速度估计的影响，并忽略了方向估计。实际应用中，可以采用更复杂的算法来同时估计速度和方向。


4.2结果分析

频谱特征：频谱图上的频率峰值反映了行人的速度和肢体运动频率。通过比较不同频率成分的幅度，可以进一步分析行人的行走姿势和步态特征。

速度估计准确性：估计的速度值与设置的行人速度值之间存在一定的误差。这主要是由于简化处理中忽略了多种因素的影响（如地面反射、大气衰减等）以及算法本身的局限性所致。在实际应用中，可以采用更精确的算法和更全面的模型来提高速度估计的准确性。

方向估计的潜力：虽然简化处理中未考虑方向估计，但微多普勒效应确实包含了方向信息。通过进一步分析频谱上的相位变化或采用更复杂的算法（如基于机器学习的算法），可以实现行人方向的准确估计。

环境因素的影响：在实际应用中，地面反射、大气衰减等环境因素会对微多普勒信号产生显著影响。因此，在仿真过程中应尽可能考虑这些因素的影响，并对信号进行适当的修正以提高估计结果的准确性。

五、结论与展望

本文研究了人行走场景下的微多普勒效应仿真，并探讨了该效应在行人速度和方向估计中的应用潜力。通过构建行走人的运动模型、模拟信号生成、采样合成以及考虑环境因素等步骤，本文详细阐述了微多普勒效应仿真的基本原理和流程。仿真结果表明，通过提取反射信号的频谱特征并采用合适的算法，可以实现对行人速度和方向的准确估计。

然而，本文的研究仍存在一些局限性。例如，简化处理中忽略了多种环境因素的影响以及算法本身的局限性导致速度估计存在一定的误差；方向估计方面也未进行深入探讨。因此，在未来的研究中，可以进一步考虑环境因素的影响、优化算法设计以及探索方向估计的方法等方面来提高仿真结果的准确性和实用性。

此外，随着雷达技术的不断发展和应用领域的不断拓展，微多普勒效应在目标检测与识别领域的应用前景将更加广阔。未来可以进一步探索微多普勒效应在其他复杂场景下的应用潜力，如车辆检测、无人机跟踪等领域。同时，也可以结合其他传感器技术（如图像传感器、惯性传感器等）来实现多源信息的融合处理以提高目标识别与跟踪的准确性。
