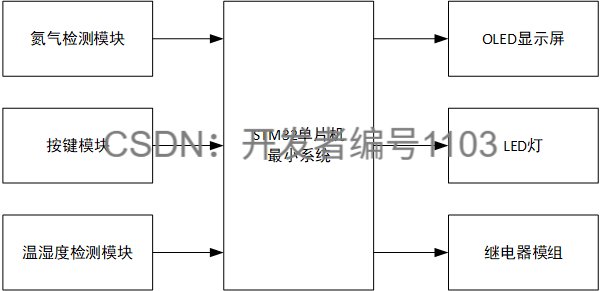

一.系统概述

1. 环境监控与调节：通过实时监测鸡舍内的温度、湿度和氨气浓度等重要环境指标，系统能够根据收集到的数据自动调整环境条件，确保鸡舍始终保持在适宜的生长环境中。

2. 饲料管理系统：该系统负责饲料的管理和分配，确保鸡群能够获得均衡和合理的饲料供应，以此提高养殖效果。

3. 照明系统调控：自动化的照明系统能够根据需求调整鸡舍内的光照条件，提供适合的光照环境，并支持多种光照模式，以促进鸡只的健康成长与生产效率。

4. 数据监测与分析功能：系统会定期收集和记录环境数据，并进行实时分析，这有助于优化鸡舍管理，提升养鸡的整体效益。

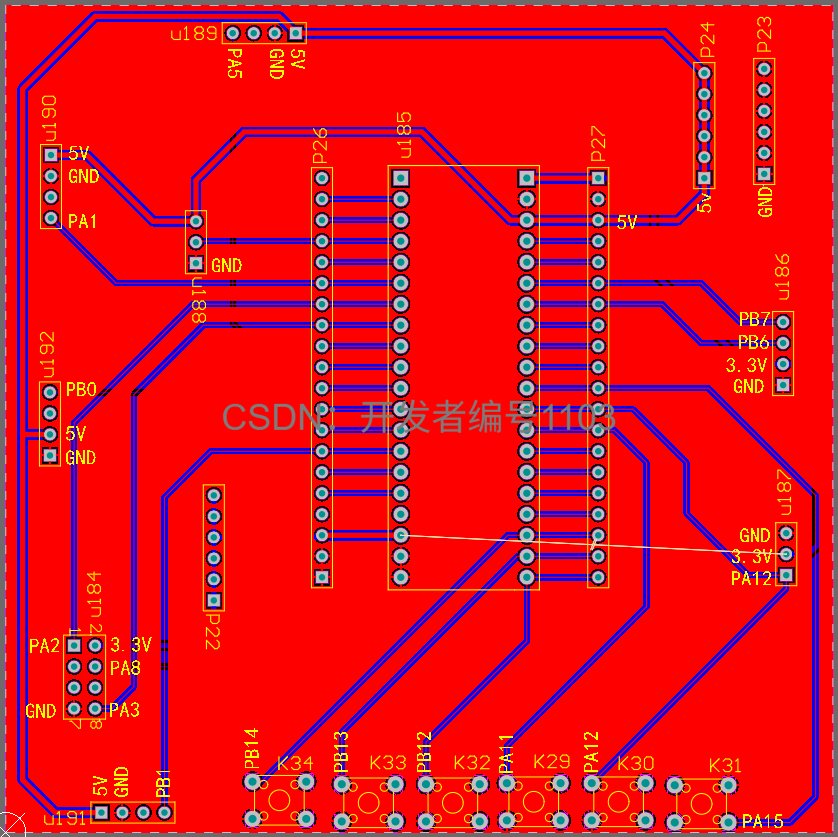

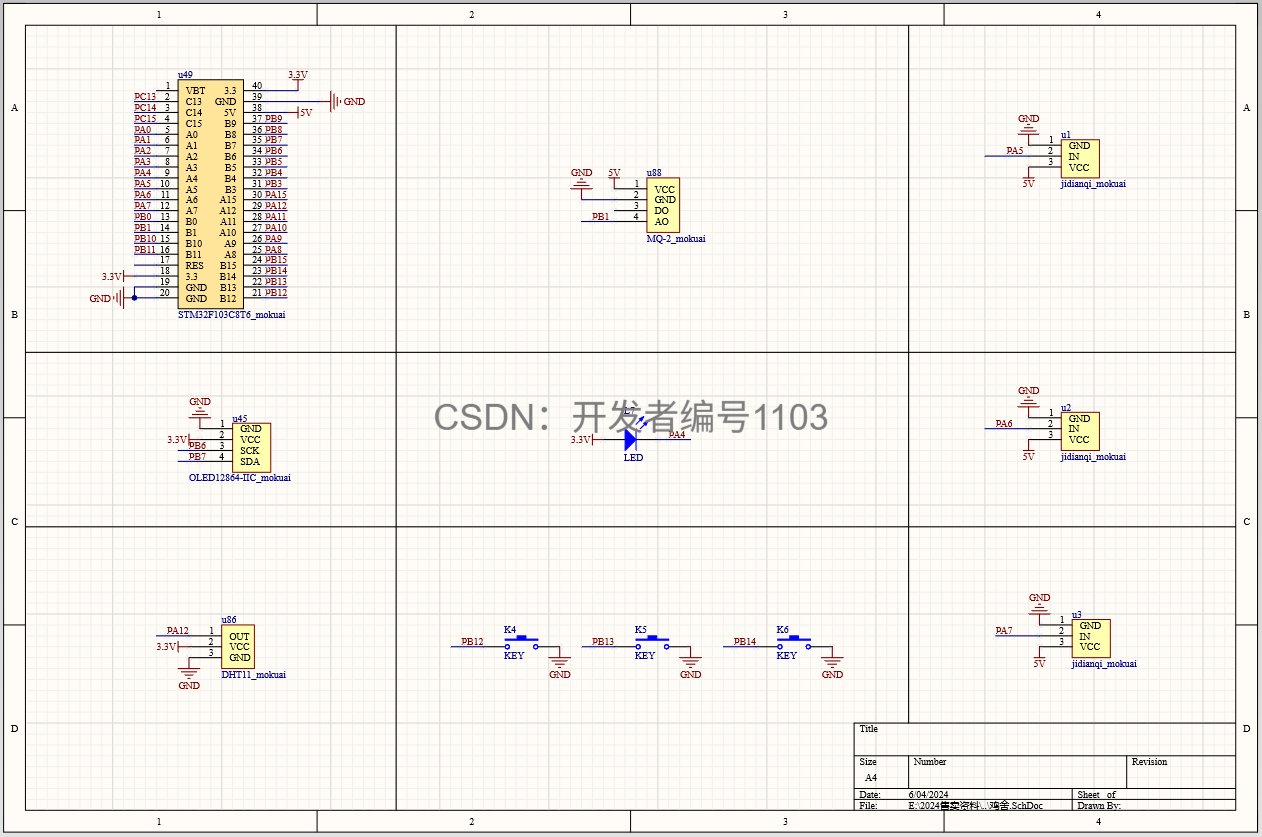

二.电路设计

在使用Altium Designer设计电路图时，可以按照以下简要步骤进行：

1. 主控系统：

   • 采用STM32F103C8T6单片机作为核心，设计最小系统电路，包括电源和复位电路。

2. 温湿度检测：

   • 使用DHT11传感器，通过one-wire总线连接至单片机的GPIO，确保上拉电阻配置合理。

3. 氮气浓度检测：

   • 采用MQ-2传感器，将其模拟输出脚连接至单片机的模拟输入，引入必要的电源和电阻。

4. 数据显示：

   • 选用0.96寸OLED12864显示屏，采用IIC总线与单片机通信，配置好SDA和SCL引脚，并加上拉升电阻。

5. 环境控制：

   • 使用继电器连接至单片机GPIO，以控制外部设备，确保适应负载需求。

6. 阈值设定：

   • 设计独立按键，连接一端接地，另一端接单片机GPIO，可设置上拉电阻以实现有效信号。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
 #include "adc.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"


int main(void)
 {
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 //延时函数初始化
  Usart1_Init(9600);
	TIM4_Init(300,7200);
	while(DHT11_Init()){}
	OLED_Init();
	OLED_CLS();
	Adc_Init();
	KEY1_Init();
		KEY_Init();
	Led0_init();
	OLED_ShowCN(32,2,0);
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	OLED_CLS();
	OLED_ShowCN(0,0,10);
	OLED_ShowCN(0+16,0,11);
	OLED_ShowCN(0,2,12);
	OLED_ShowCN(0+16,2,13);
	OLED_ShowCN(64,0,10);
	OLED_ShowCN(64+16,0,11);
	OLED_ShowCN(64,2,12);
	OLED_ShowCN(64+16,2,13);
		OLED_ShowCN(16+16,4,36);
	OLED_ShowCN(32+16,4,37);
	OLED_ShowCN(0,4,38);
	OLED_ShowCN(0+16,4,39);
	OLED_ShowCN(0,6,38);
	OLED_ShowCN(0+16,6,39);
	OLED_ShowCN(16+16,6,40);
	OLED_ShowCN(32+16,6,41);
  while(1)
	{
    OLED_Display_Cotrol(); //显示控制函数
	}
}

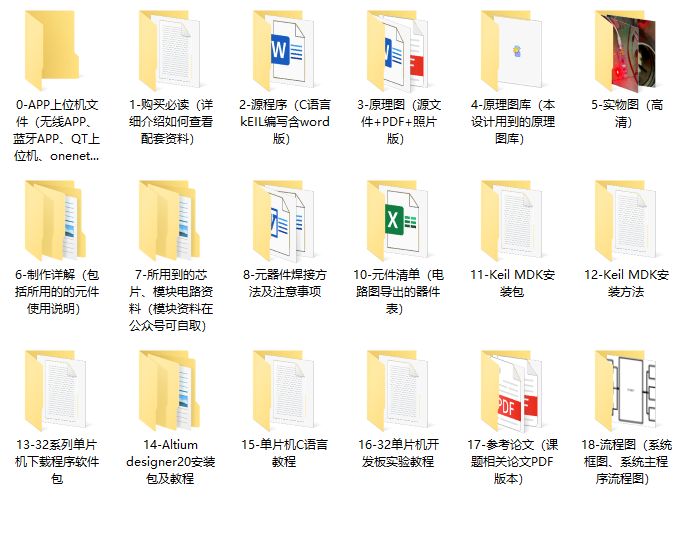

四.资料内容

24-32-58
