最近在做CO气体检测，用到的是霍尼韦尔的4系列传感器，在放大倍数的选取上遇到了一些问题。

1、电路设计

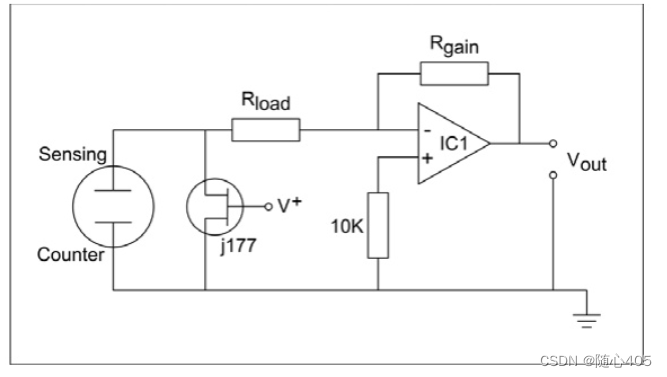

设计电路首先要读懂器件规格书，首选规格书推荐的电路。在霍尼韦尔4系列中推荐电路如下：

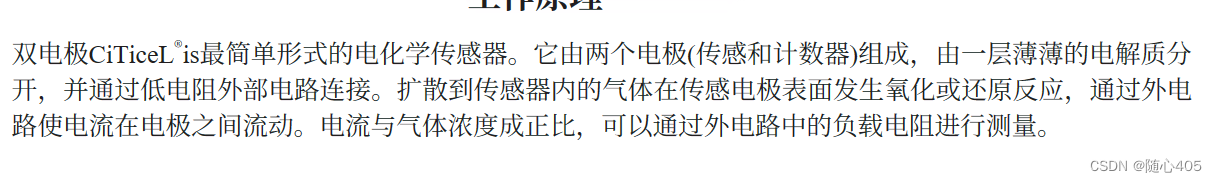

利用JFET的导通特性，在G极电压为0的条件下，是导通的，可以与传感器形成短连接，使传感器保持在一个准备工作的状态，由于测量的CO是还原性气体，传感器两端电压为负，当单片机在V+上输出高电平，JFET将断开，传感器信号通过运算放大器输入单片机的ADC端口。Rload电阻可以缩短传感器启动时间。该传感器是电流传感器，随着气体浓度的增加，电流流动增加,即可以通过外部电阻测量电压值。至于怎么计算需要参考规格书。

2、运算放大倍数

查看规格书

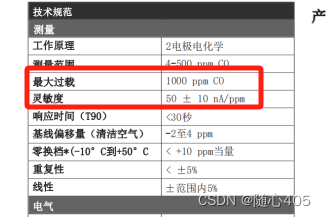

最大过载即可测量的co最大值，灵敏度为每测量1ppm的CO可产生50nA电流，假设Rload=5.1R，则有1000*50*5.1=25000nV电压，对这部分电压放大输入单片机，单片机输入电压一般为3.3v，则放大倍数为10000时，放大的输入电压为2.5v，满足输入，根据反相输入运算放大电路，放大倍数=Rgain/Rload，则Rgain=51KR。

补充：放大10000倍是相对于测量最大值的时候，实际中CO工作的范围是4~500ppm，所以按500ppm计算即可，按我实际的使用gain取10K足够。
