一、项目准备

1. 工程模板

  本篇项目所用模板包含以下模块，声明函数见头文件，模块添加和函数功能详见往期记录。

 

2. 器件接线

  主装置：ST-Link仿真器，STM32系统板，MB102面包板，OLED显示屏（接线详见往期记录）

  除了A15，B3，B4是JLINK的调试端口，其他端口可随意使用。各类器件默认接线方式如下。

器件	端口/电源
3.3/VCC	+
GND	-
OLED-SCL	B8
OLED-SDA	B9
Sensor-DO	B13

  增加模块：对射式红外传感器（B13端口）
 

  观察传感器，默认输出高电平，开关指示灯点亮；挡光片遮住红外射线时，输出低电平，开关指示灯熄灭。
 

二、外部中断

  在单片机执行程序的过程中，有时会出现特定触发条件，使得CPU暂时停止当前程序的执行，转而去执行处理该事件的程序，事件处理完毕后再返回原程序继续执行。

  这个过程被称为中断，触发条件称为中断源，紧急处理的程序称为中断程序，中断的发生需要经过响应、处理和返回三个阶段。中断源可以来自外部或者内部，中断也可分为硬件中断和软件中断。

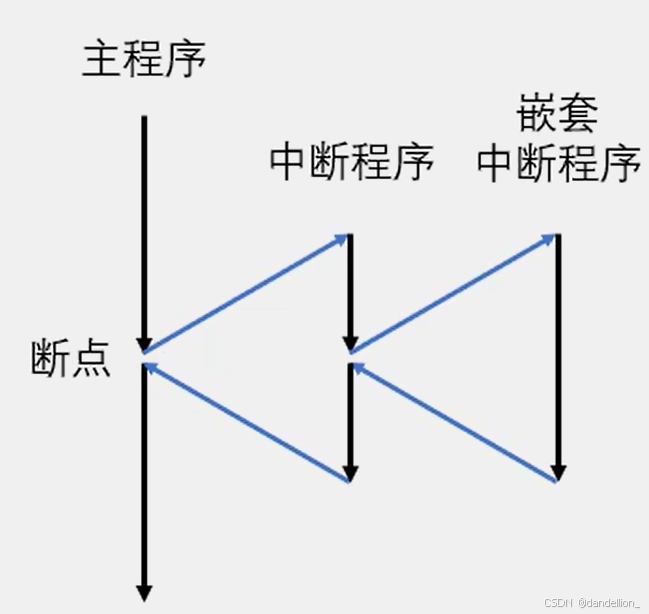

  当有多个中断源申请中断时，会根据中断优先级裁决，给出响应顺序。当中断程序运行时，接收到了更高优先级的中断申请，会再次触发中断，这就是中断嵌套。

 
  当外部设备传来突变信号时，如果不及时处理会导致数据覆盖丢失，这时我们希望CPU能执行外部中断，也就是本项目的构建原理：

1. 开启时钟RCC，保证以下外设正常工作；
2. 配置通用型输入输出端口GPIO，接收红外传感器的信号；
3. 配置复用型输入输出端口AFIO，选择中断引脚传入数据；
4. 配置外部中断事件控制器EXTI，边沿检测信号，发送中断申请；
5. 配置嵌套中断向量控制器NVIC，分配优先级以管理中断；
6. 中央处理器CPU执行中断。

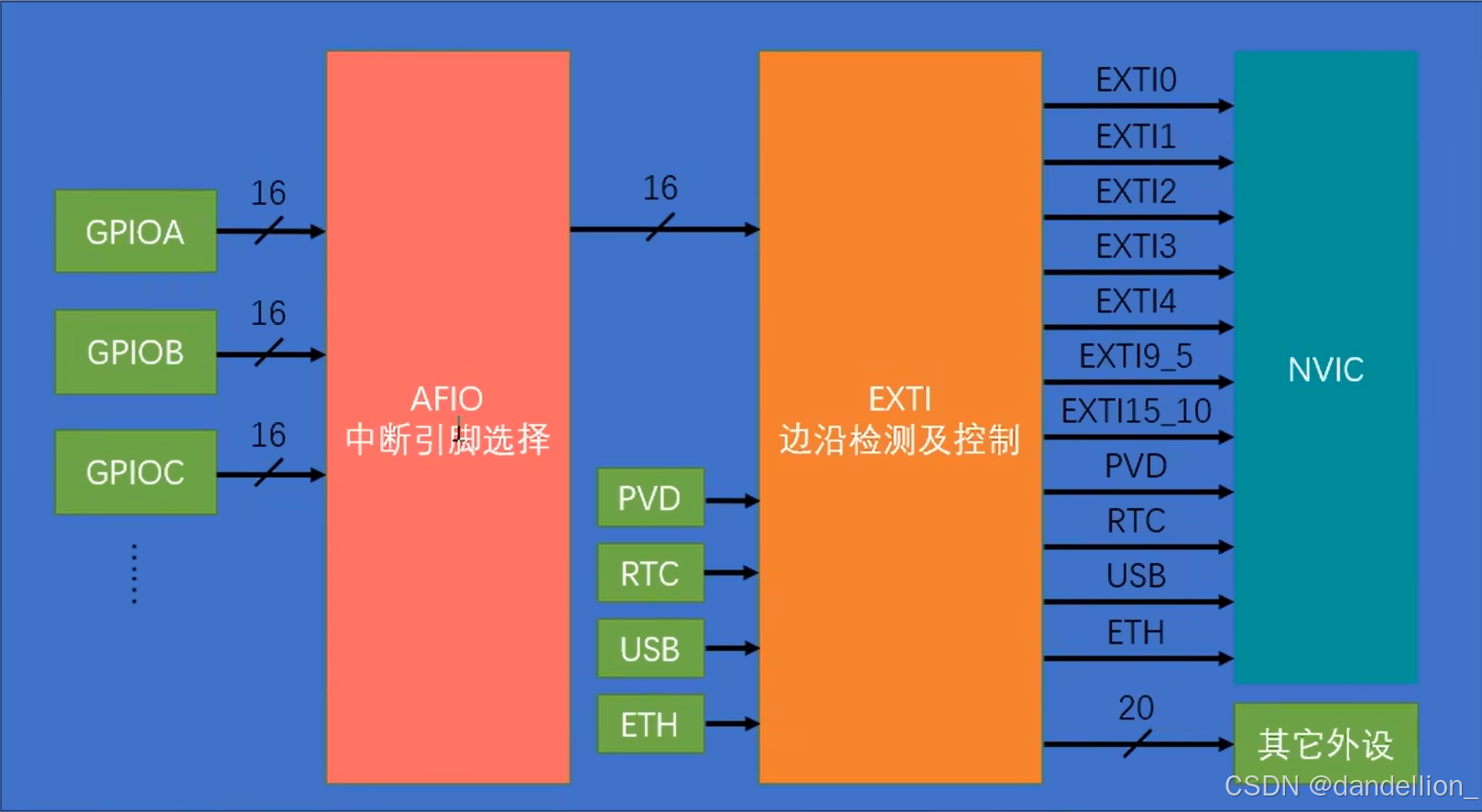

  其中，AFIO外设充当数据选择器的作用，所以相同的引脚是不能同时触发中断的，例如，GPIOA1、GPIOB1和GPIOC1的信号都会被导入中断通道1。

  而AFIO外设的中断优先级由优先级寄存器的4位(0~15)决定，抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队，两者均相同则按中断号排队。

分组	位数	抢占优先级取值	响应优先级取值
0	0	0	0~15
1	1	0~1	0~7
2	2	0~3	0~3
3	3	0~7	0~1
4	4	0~15	0

 

三、计数传感器模块

  装置接入电脑后，由于GPIO外设配置为上拉输入模式，传感器会默认向B13端口输出高电平，该信号经AFIO外设由13通道向内传递，由于EXTI外设配置为下降沿触发，所以仅当电平下降时触发中断。

  当挡光片遮住红外射线时，输出转为低电平，中断请求发送至NVIC内核外设（由于只设置了一个中断，优先级可在范围内随意设定），状态寄存器的标志位置1。

  主程序暂停，执行中断程序EXTI15_10_IRQHandler(void)，计数增加后，待B13端口输入电平恢复正常，挡光片已移开，再重置标志位，主程序继续执行CountSensor_Get(void)，并更新计数。

  当然，与按键抖动同理，挡光速度不够快也会产生电平抖动，导致一次挡光产生多个下降沿。

  此外，该中断程序调用的函数在模块内部运行，无需在头文件向外部声明。

CountSensor.c

#include "stm32f10x.h"

uint16_t CountSensor_Count;		// 次数

// 计数传感器初始化
void CountSensor_Init(void)
{
	// 开启外设时钟：外设EXTI、NVIC除外，内核外设不受RCC控制
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);	// 外设GPIOB
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);	// 外设AFIO

	// 配置结构体参数
	GPIO_InitTypeDef GPIO_InitStructure;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;			// 上拉输入模式：默认高电平
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		// 最大速度50MHz
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;				// 13号引脚
	// 初始化PB13端口
 	GPIO_Init(GPIOB, &GPIO_InitStructure);


	// 配置中断线路：13号
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource13);

 	// 配置结构体参数
	EXTI_InitTypeDef EXTI_InitStructure;
 	EXTI_InitStructure.EXTI_Line = EXTI_Line13;				// 13号中断线路
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;				// 中断线状态：使能
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;		// 中断模式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;	// 下降沿触发
	// 初始化外部中断事件控制器
 	EXTI_Init(&EXTI_InitStructure);

	// 配置中断优先级：分组2
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	// 配置结构体参数
	NVIC_InitTypeDef NVIC_InitStructure;
 	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;		// 中断请求通道：10~15号
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				// 中断请求通道状态：使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;	// 抢占优先级：1
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			// 响应优先级：1
	// 初始化嵌套中断向量控制器：10~15号中断请求通道
 	NVIC_Init(&NVIC_InitStructure);
}

// 中断请求通道控制
void EXTI15_10_IRQHandler(void)
{
	// 检查中断线请求状态寄存器的标志位
	if(EXTI_GetITStatus(EXTI_Line13) == SET)	// 14号中断线：中断源触发
	{
		CountSensor_Count ++;									// 计次
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13)==0);	// 等待输入电平恢复
		EXTI_ClearITPendingBit(EXTI_Line13);					// 重置标志位
	}
}

// 获取统计次数
uint16_t CountSensor_Get(void)
{
	return CountSensor_Count;
}

 

CountSensor.h

#ifndef __COUNTSENSOR_H
#define __COUNTSENSOR_H

void CountSensor_Init(void);
uint16_t CountSensor_Get(void);

#endif

 

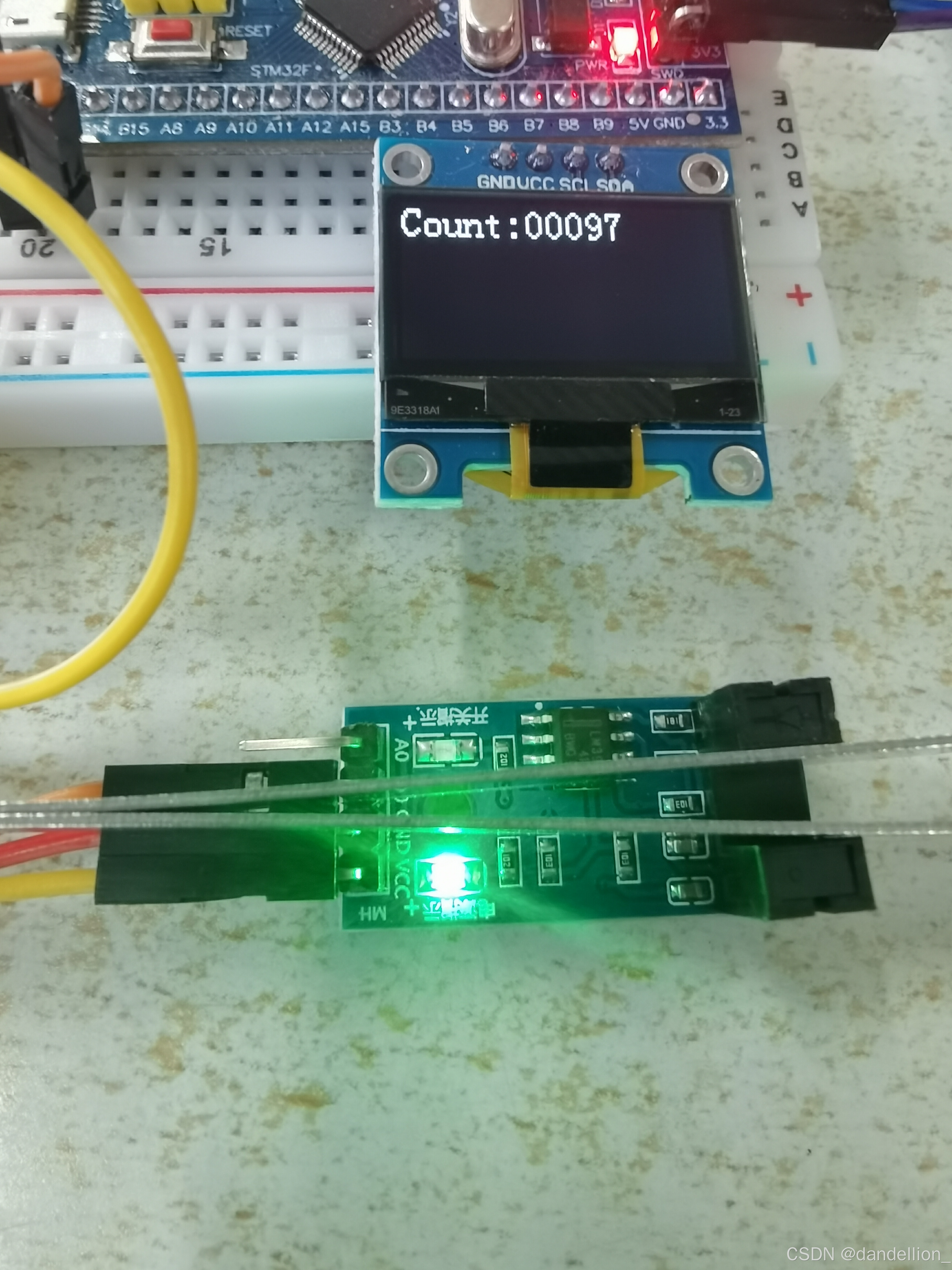

四、遮光计数

#include "stm32f10x.h"		// 器件模块
#include "OLED.h"			// OLED模块
#include "CountSensor.h"	// 计数传感器模块

int main(void)
{
	// 初始化
	OLED_Init();
	CountSensor_Init();

	// 显示计数
	OLED_ShowString(1, 1, "Count:");
	while(1)
	{
		OLED_ShowNum(1, 7, CountSensor_Get(), 5);
	}
}
