1.膨胀腐蚀原理

见博主

膨胀就是亮点越亮，暗点越暗，腐蚀相反

2.膨胀

2.1api

dilate(const Mat &src, Mat &dst, Mat kernel, Point anchor=Point(-1,-1), int iterations=1)

src：輸入圖，可以多通道，深度可為CV_8U、CV_16U、CV_16S、CV_32F或CV_64F。
dst：輸出圖，和輸入圖尺寸、型態相同。
kernel：結構元素，如果kernel=Mat()則為預設的3×3矩形，越大膨脹效果越明顯。
anchor：原點位置，預設為結構元素的中央。
iterations：執行次數，預設為1次，執行越多次膨脹效果越明顯。

其中kernel由getStructuringElement()得到

Mat getStructuringElement(int shape, Size ksize, Point anchor=Point(-1,-1))

shape：模板形狀，有MORPH_RECT、MORPH_ELLIPSE、MORPH_CROSS（矩阵、椭圆、十字）三種可選。
ksize：模板尺寸。

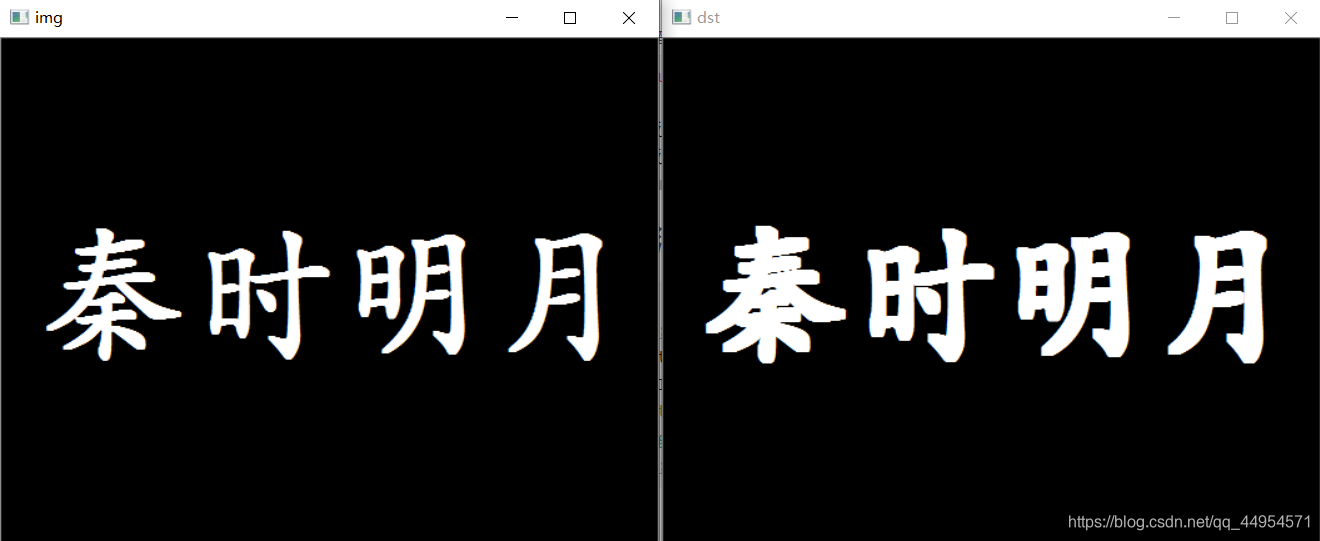

2.2代码演示

Mat srcImg = imread("E:\\OpenCV\\images\\qsmy.png");
Mat dstImg;
Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
dilate(srcImg, dstImg, element, Point(-1, -1), -1);
imshow("dst", dstImg);
imshow("img", srcImg);
waitKey(0);

3.腐蚀

不做赘述，只是效果与膨胀相反，其余相同

4.基于腐蚀和膨胀的形态学高级操作

开运算：
先腐蚀，再膨胀，可清除一些小东西(亮的)，放大局部低亮度的区域

闭运算：
先膨胀，再腐蚀，可清除小黑点

形态学梯度：
膨胀图与腐蚀图之差，提取物体边缘

顶帽：
原图像-开运算图，突出原图像中比周围亮的区域

黑帽：
闭运算图-原图像，突出原图像中比周围暗的区域

4.1api

V_EXPORTS_W void morphologyEx( InputArray src, OutputArray dst,
                                int op, InputArray kernel,
                                Point anchor=Point(-1,-1), int iterations=1,
                                int borderType=BORDER_CONSTANT,
                                const Scalar& borderValue=morphologyDefaultBorderValue() );
这里的参数和上面的腐蚀膨胀全都一样，除了op
op是用来选择上面的5个操作的
MORPH_OPEN – 开运算（Opening operation）
MORPH_CLOSE – 闭运算（Closing operation）
MORPH_GRADIENT - 形态学梯度（Morphological gradient）
MORPH_TOPHAT - 顶帽（Top hat）
MORPH_BLACKHAT - 黑帽（Black hat）

4.2代码演示

Mat srcImg = imread("E:\\OpenCV\\images\\car.jpg");
Mat dstImg;
Mat element = getStructuringElement(MORPH_RECT, Size(5, 5));
//morphologyEx(srcImg, dstImg, MORPH_OPEN, element);  //开运算
//morphologyEx(srcImg, dstImg, MORPH_CLOSE, element);  //闭运算
morphologyEx(srcImg, dstImg, MORPH_GRADIENT, element);  //形态学梯度运算
//morphologyEx(srcImg, dstImg, MORPH_TOPHAT, element);  //顶帽运算
//morphologyEx(srcImg, dstImg, MORPH_BLACKHAT, element);  //黒帽运算
imshow("dst", dstImg);
imshow("img", srcImg);
waitKey(0);
