实验教学目的：熟悉使用new flowchart方式新建工程

实验教学基本要求：使用Visual Designer设计程序，使用LED灯和按键模块模拟RFID刷卡成功。 （按键按下就代表刷卡）

项目一：LED 灯点亮实验

1. 打开软件

点击桌面上 Proteus 8.5 图标，运行Arduino虚拟

1. 新建 LED 实验工程

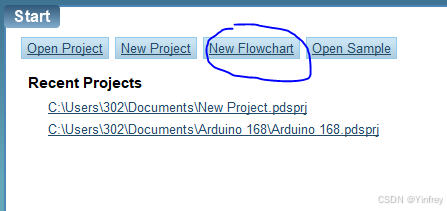

点击new flowchart，进入新建工程向导界面，新建第一个工程，工程名称（name）LED，修改工程名称，工程存放路径，点击next按钮。

1. 选择开发板

出现工程参数设置，按默认参数，选择Arduino Uno 控制板，点击next按钮

1. 添加外设

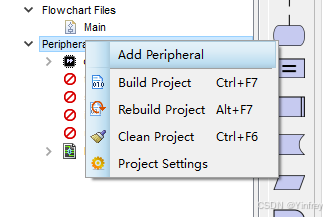

点击Visual Designer，进入设计流程图界面，右击Peripheral（外设），点击 Add Peripheral（添加外设）。

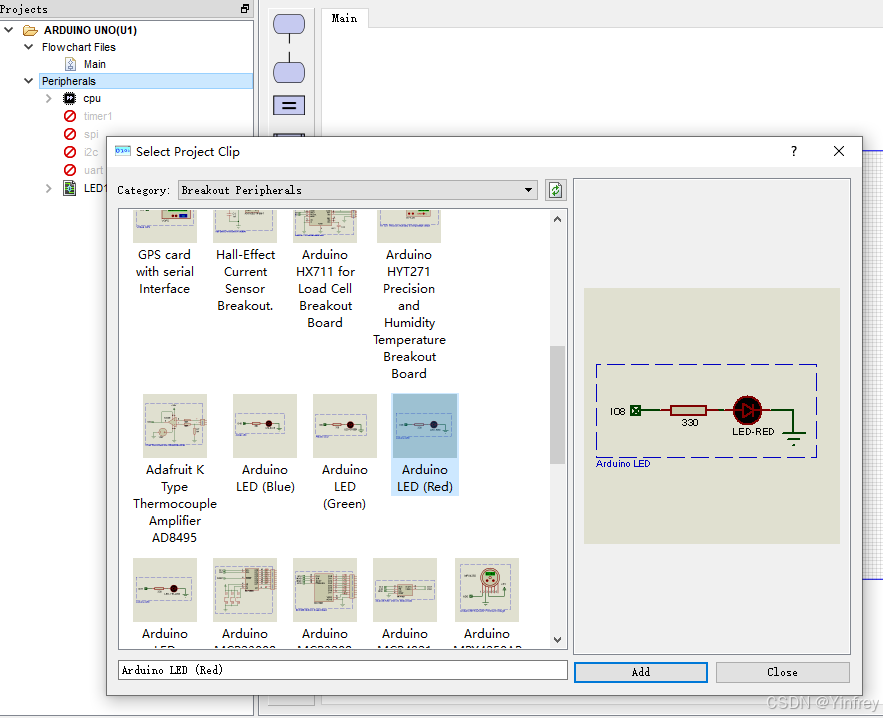

出现选择外设（Select Peripheral）对话框，选择 Peripheral Category（外设类型）为Breakout Peripheral，选择 Arduino LED（RED）模块。

1. 实验布局图

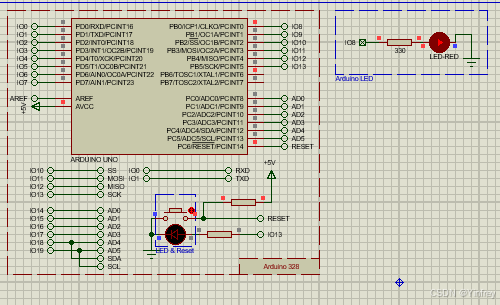

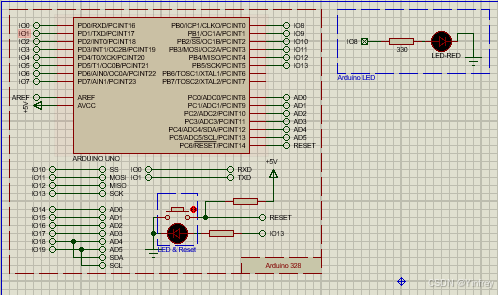

添加外设后，布局图如图 2-5 所示，主要包括 Arduino 328 模块和 LED模块两部分。

1. 程序流程设计

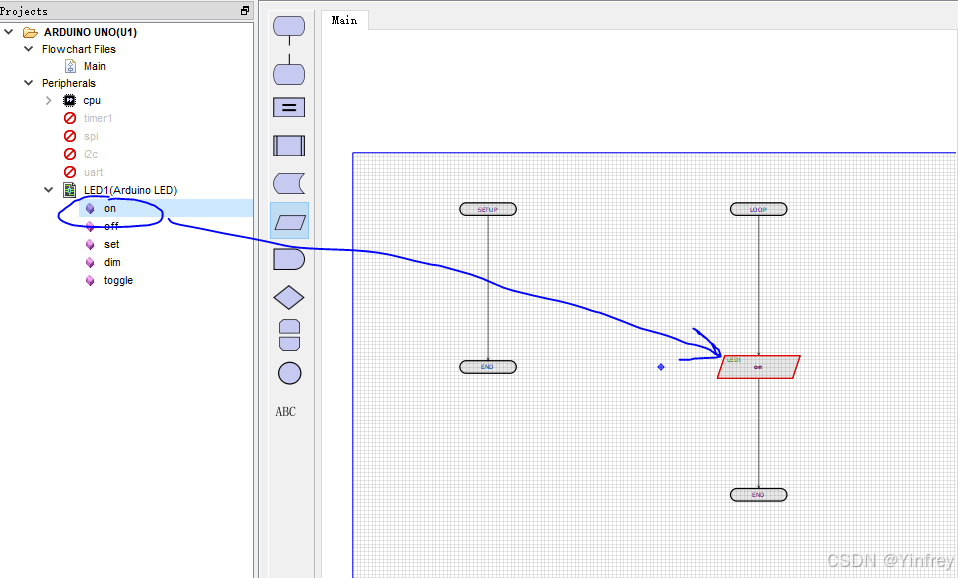

在 Visual Designer 界面，将 LED1 的 on（开灯方法）拖到 LOOP 循环中。

备注：Setup 程序段，单片机开设初始化段，只在开机时运行一次，LOOP 程序段无限循环运行。

1. 运行工程

在 Schematic Capture 界面，点击左下角运行图标（蓝色三角，运行后变成绿色），工程编译、运行，LED 由暗变亮。

项目二：按键控制LED灯实验

1. 新建按键控制 LED 工程

点击虚拟机桌面的 Proteus 图标，进入主界面，如图新建工程，按键点亮 LED 灯， 点击New Flowchart，出现新建工程对话框，修改工程名称，工程存放路径，点击next按钮

1. 添加模块（外设）

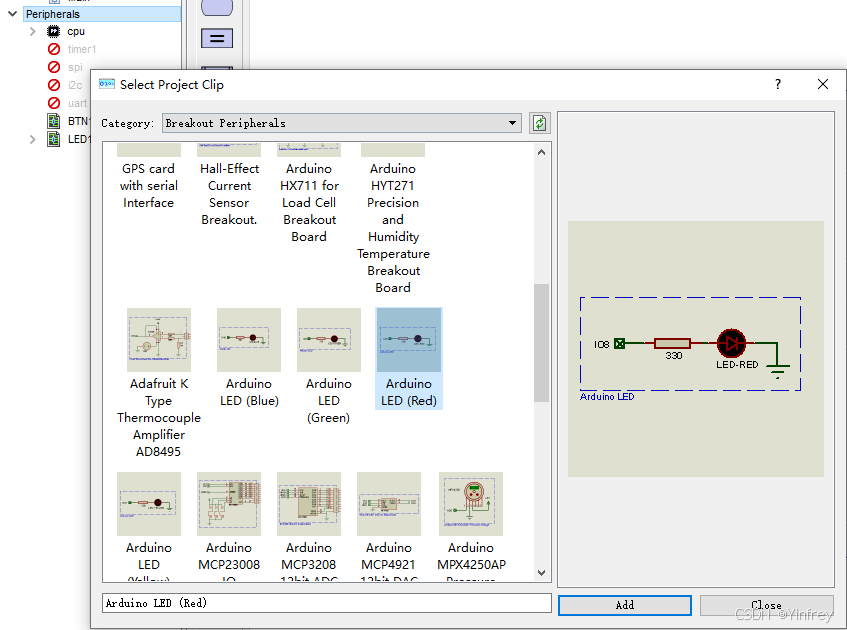

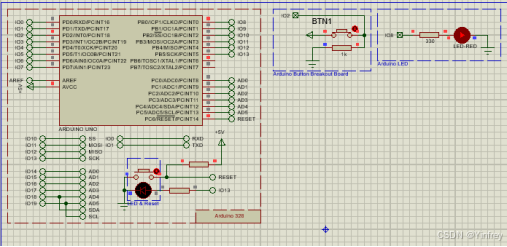

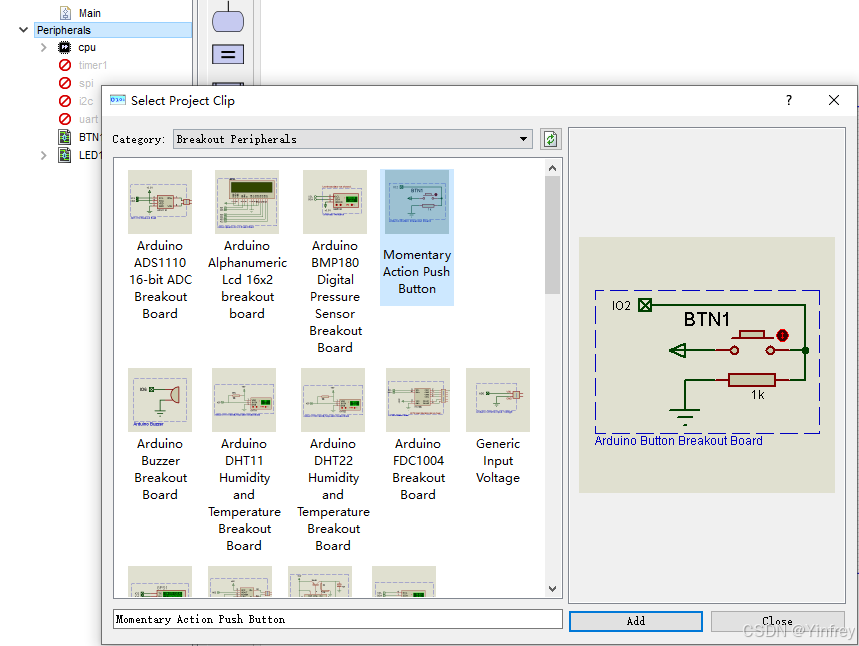

添加 LED 模块，如图 2-9 所示；添加按键 Button 模块。

1. 程序流程设计

直接把BTN1拖出来就是菱形按钮。

1. 运行程序

运行效果，点击按键 LED 灯亮，如图 2-12 所示

练习

练习一按键开关 LED 灯，增加一个按键延时作为防误触功能，模拟RFID刷卡成功。

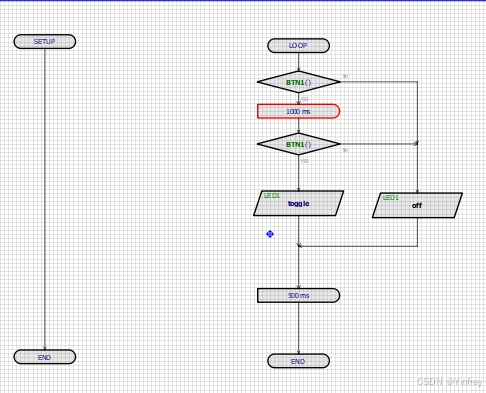

流程图：

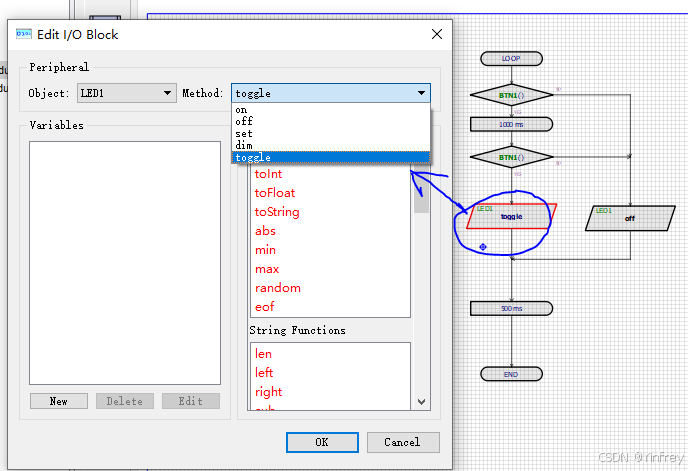

将on修改为toggle

效果：
持续按下按键后经过1000的延迟后小灯才会闪烁。
