基于STM32语音识别蓝牙音箱

（程序＋原理图＋PCB＋设计报告）

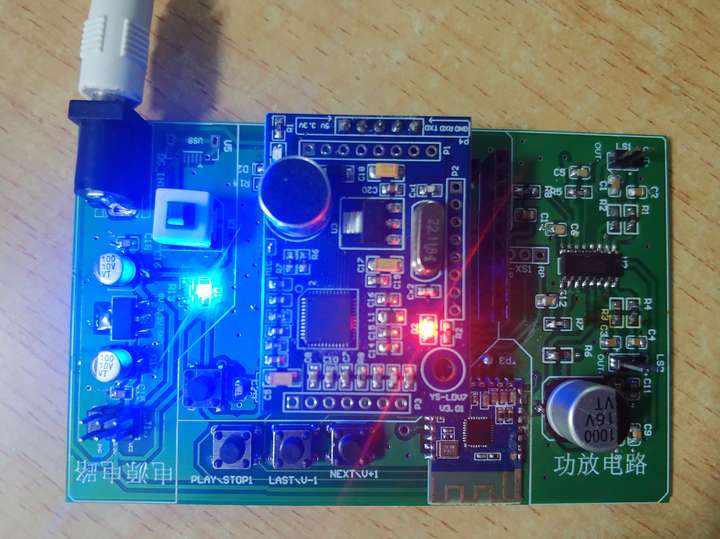

功能介绍

具体功能：

蓝牙模块接收蓝牙设备发送的音频信号，由PAM8403 进行信号放大，STM32F103C8T6 通过串口通信得至语音识别模块发送的字符串，判断识别到的内容并对蓝牙模块进行控制上下曲，音量控制和暂停播放控制。

具体要求如下：

1.语音识别：

采用基于自动语音识别技术的LD3320语音识别方案，调试语音模块识别本课题所需要的特定词汇。通过主控芯片STM32F103C8T6与语音识别模块LD-V7进行串口通信，主控芯片接收到串口关键字拼音后处理该消息命令。本课题需要的关键字包括：唤醒词、上一首、下一首、大声点、小声点、暂停、播放。

2.按键控制：

在不方便语音的情况下，可以采用按键来控制音箱。本课题选用JDY-64音频接收模块，该模块集成SD卡功能，支持按键控制。需要根据原厂手册提供的试用手册设计外围电路实现。

3.音频接收：

本课题选用的JDY-64 蓝牙模块，将模块接入应用产品，就可以实现手机电脑等智能设备的无线音乐传输，该模块采用蓝牙4.2版本，支持HFPV1.7、A2DPV1.2、 AVRCPV1.5、 AVCTPV1.2、AVDTPV1.2蓝牙协议，能够接收不同设备的音频信号，满足日常使用要求。

4.音箱的制作和调试：

采用D类功放处理芯片PAM8403，该芯片支持双声道功放，输出功率为3瓦特，能够直接驱动喇叭，支持蓝牙接收模块。喇叭采用市面上常见的3瓦特功率小音箱。

添加图片注释，不超过 140 字（可选）

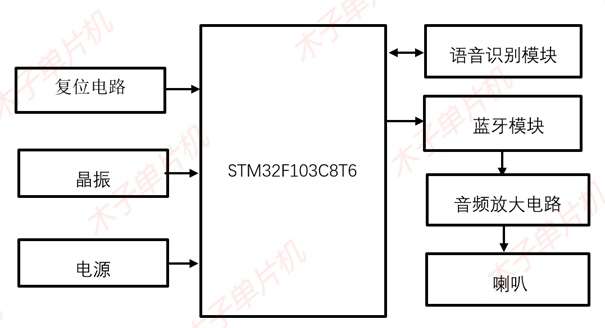

硬件设计

使用元器件：

单片机：STM32F103C8T6；

LED灯；直流5V接口；

双排针3X2；自锁按键；

轻触按键；蓝牙:JDY-64；

运放芯片:PAM8403；

稳压芯片:AMS1117-3.3；

晶振:8M；

添加图片注释，不超过 140 字（可选）

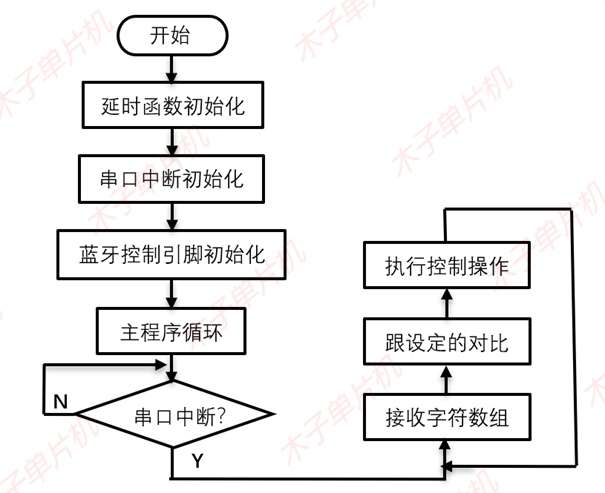

流程图：

添加图片注释，不超过 140 字（可选）

设计资料

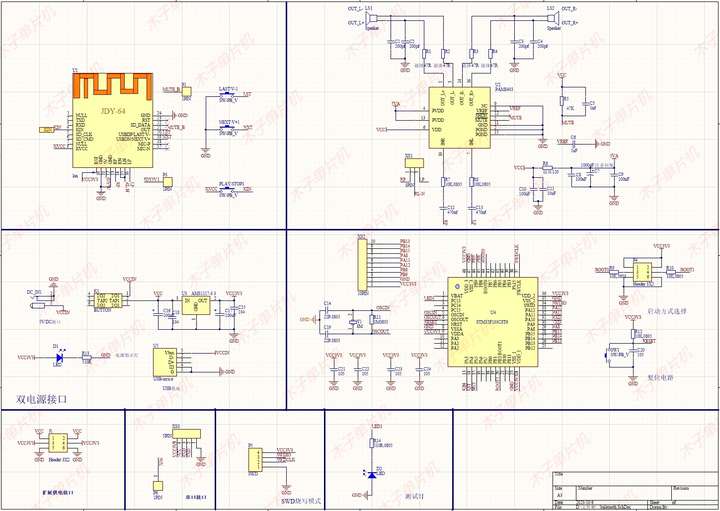

01原理图

本系统原理图采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

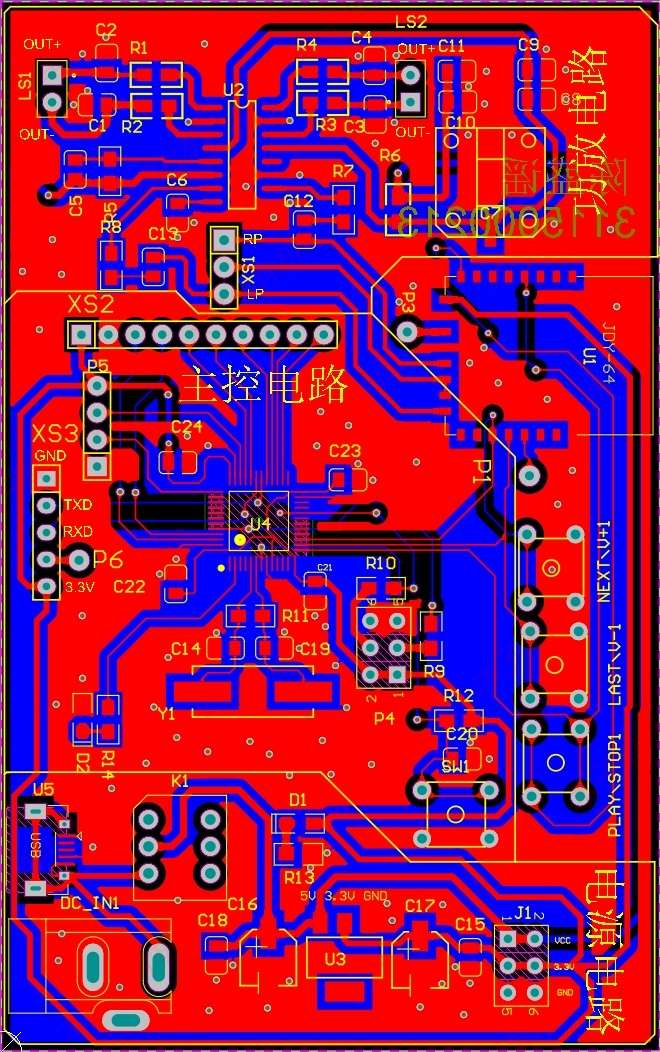

02PCB

本系统pcb采用Altium Designer19设计，具体如图！

添加图片注释，不超过 140 字（可选）

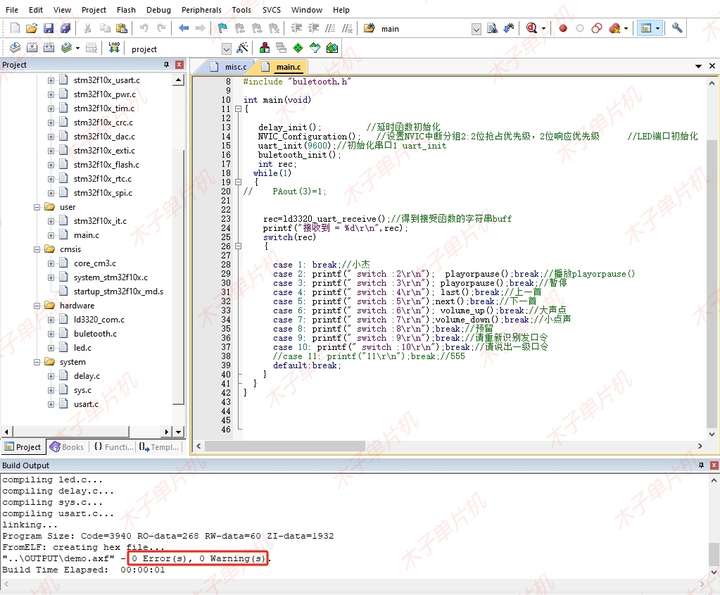

03程序

本设计使用软件keil4和Keil5 MDK两个版本编程设计！具体如图！

添加图片注释，不超过 140 字（可选）

04设计报告

一万七千字设计报告，具体如下！

添加图片注释，不超过 140 字（可选）

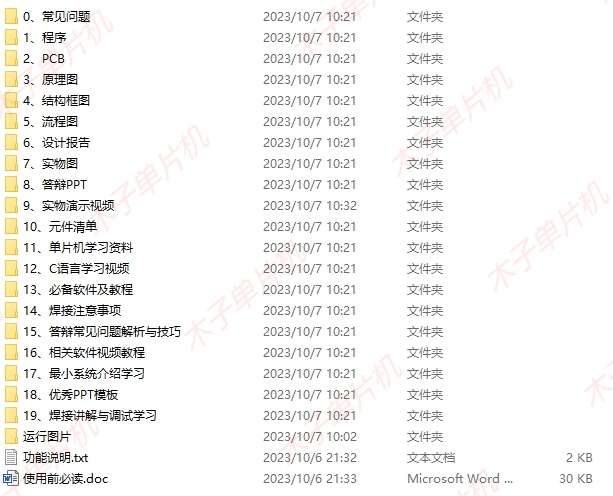

05设计资料

全部资料包括程序（含注释）、AD原理图、PCB、设计报告、流程图、实物图、元件清单、实物演示视频等。具体内容如下，全网最全! ！

添加图片注释，不超过 140 字（可选）

点赞分享一起学习成长。
