时间：2024年5月23日

作者：Y.F

• 编程环境

TIA Portal V17， Entalk Config Studio

• 硬件设备

Siemens S7-1215C DC/DC/DC

JIYUAN ET200（PROFINET从站转EtherNet/IP主站协议网关）

传感器：BALLUFF BTL2JUT BTL7-V500-M1700-P-C003

• 设备网络

• 测试内容

ET200做PROFINET从站，EtherNet/IP主站

S7-1215C设备做PROFINET主站

BALLUFF BTL2JUT BTL7-V500-M1700-P-C003做EtherNet/IP从站

• 实例文件和项目

下表包括了此例子中使用的文件和项目。

组态	注释
SiemensPLC1215C做PROFINET主站通过ET200与EtherNet/IP协议的巴鲁夫传感器通讯案例	本文档
BALLUFF-1215CTest	TIA Portal V17项目
GSDML-V2.33-JY-EnTalk-20210808	Et200模块GSD文件
BALLUFF BTL7-V50D V1.6.eds	BALLUFF设备描述文件

• 测试步骤(TIA Portal V17)

• 设置TIA Portal V17参数

• 创建TIA Portal V17工程

双击TIA Portal V17打开软件，点击创建项目如图所示：



  添加设备

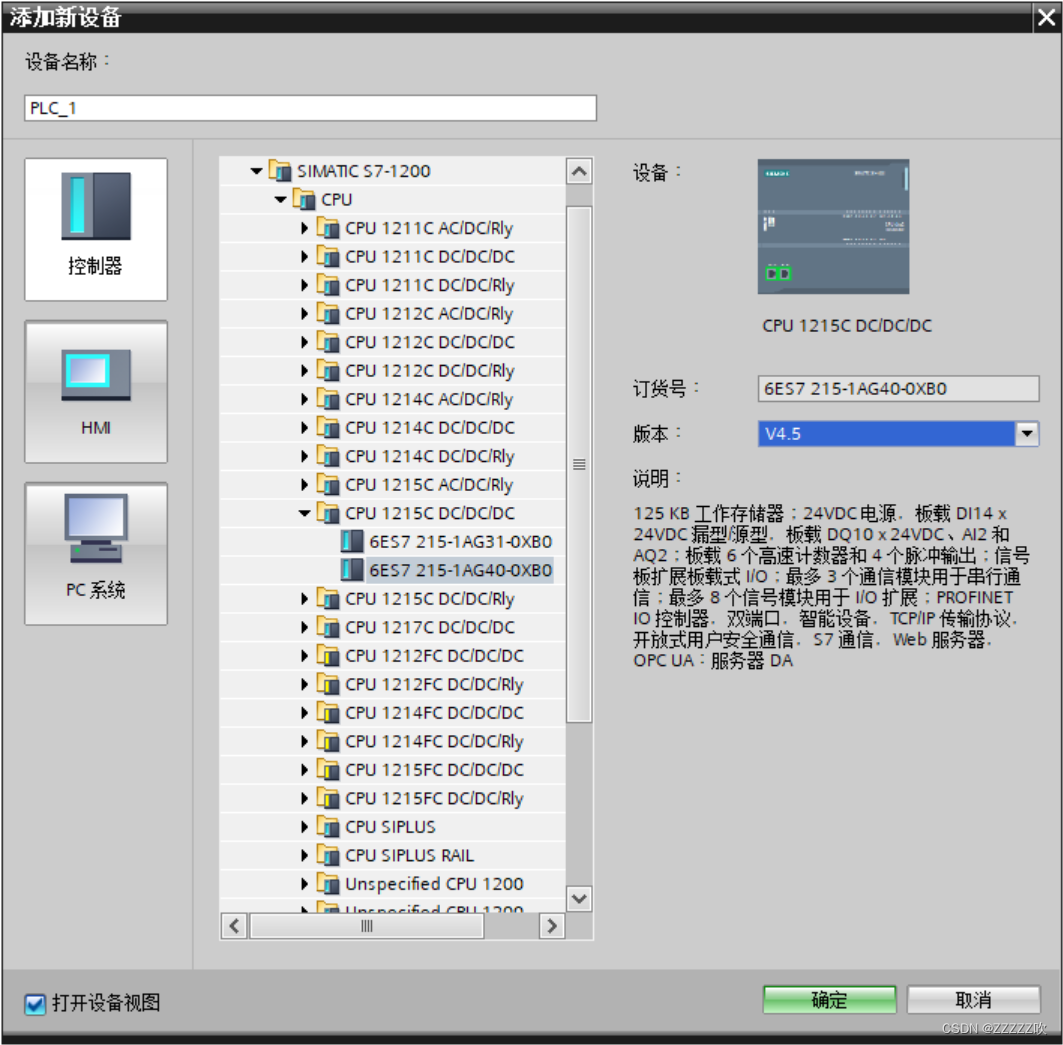

1. 点击创建，然后点击左侧共设备树，添加设备，将1215CPLC添加至工程内，如下图所示：



  导入Entalk的GSD

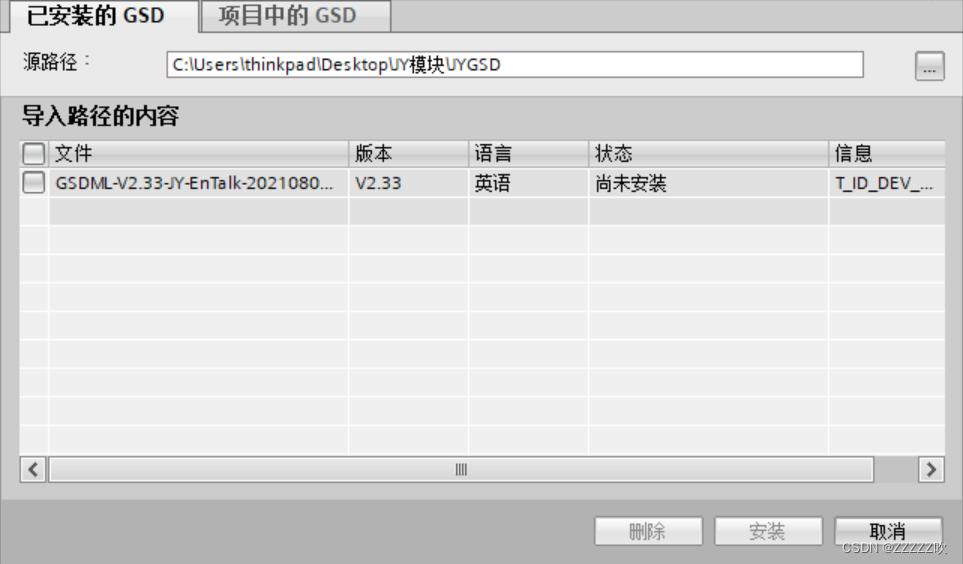

1. 选择上方工具栏，选项------管理通用站描述文件，打开之后，选择存放GSD的文件夹，点击确定，将会自动出现文件夹里所存储的GSD，如下图所示：

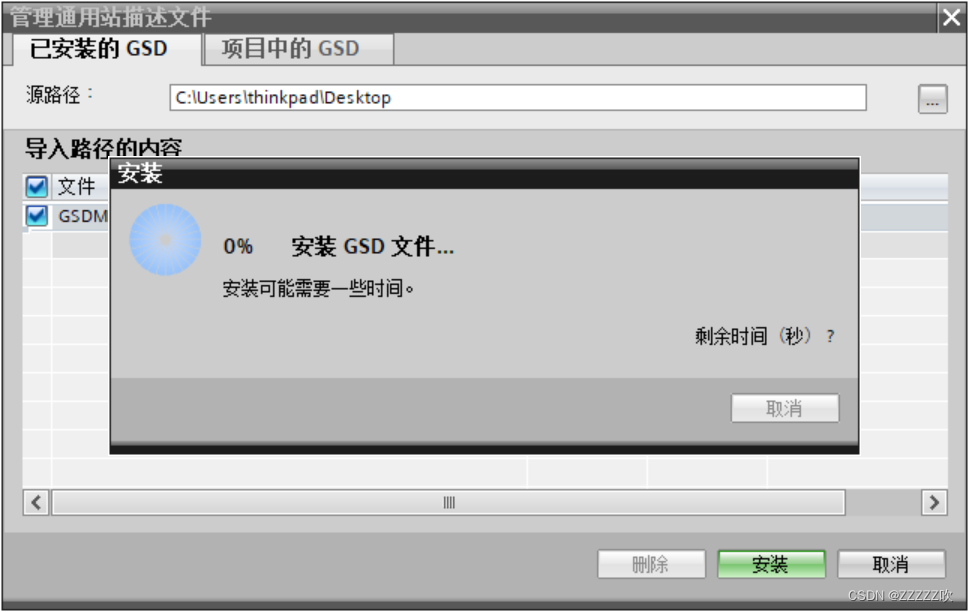

1. 勾选GSD后，点击安装，等待安装完成后，选择关闭，如下图所示：

1. 工程组态

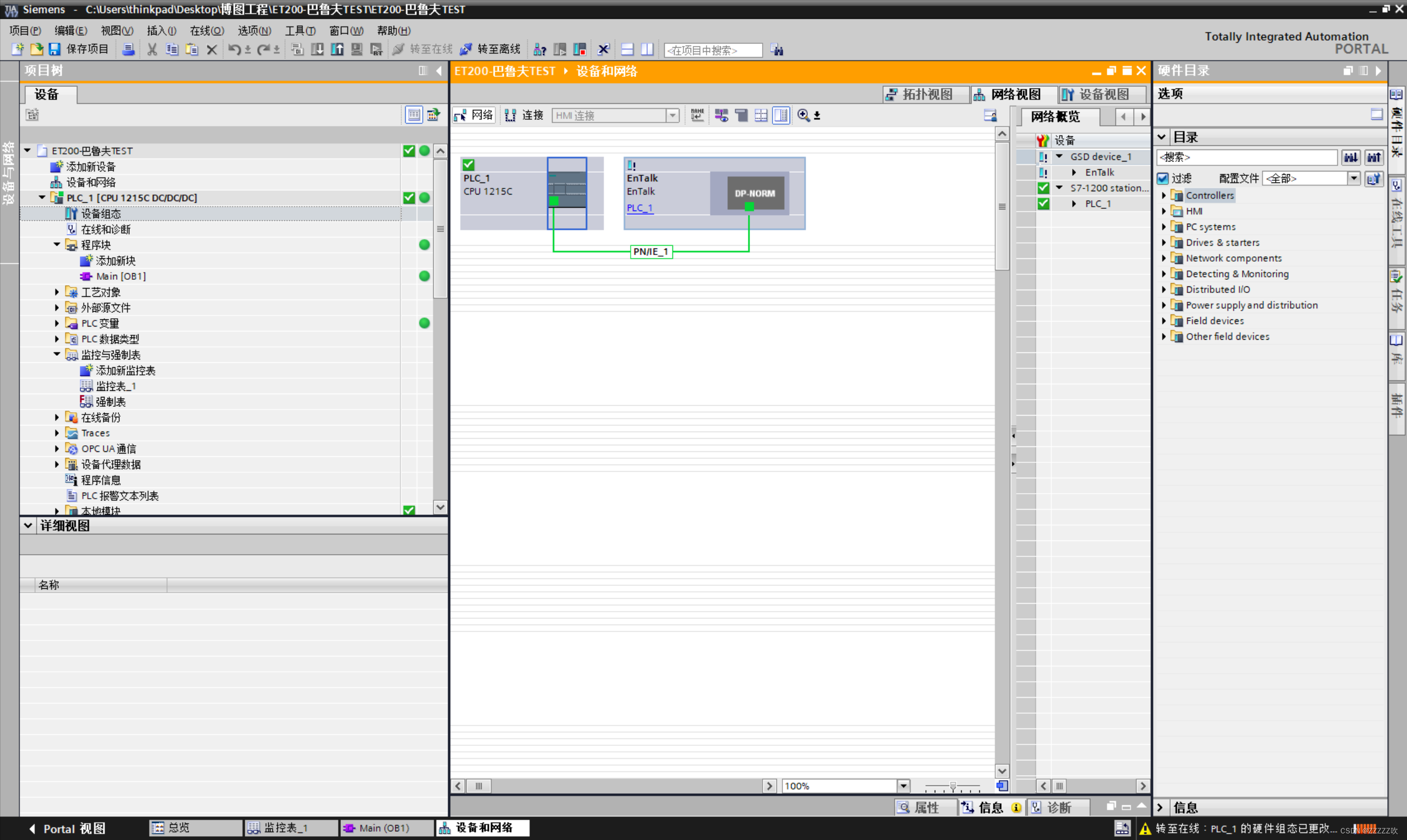

1. 双击设备和网络，添加Entalk设备模块，在硬件目录 > 其他现场设备> PROFINET IO > GateWay >SIEMENS AG>Entalk>Entalk，如下图所示：

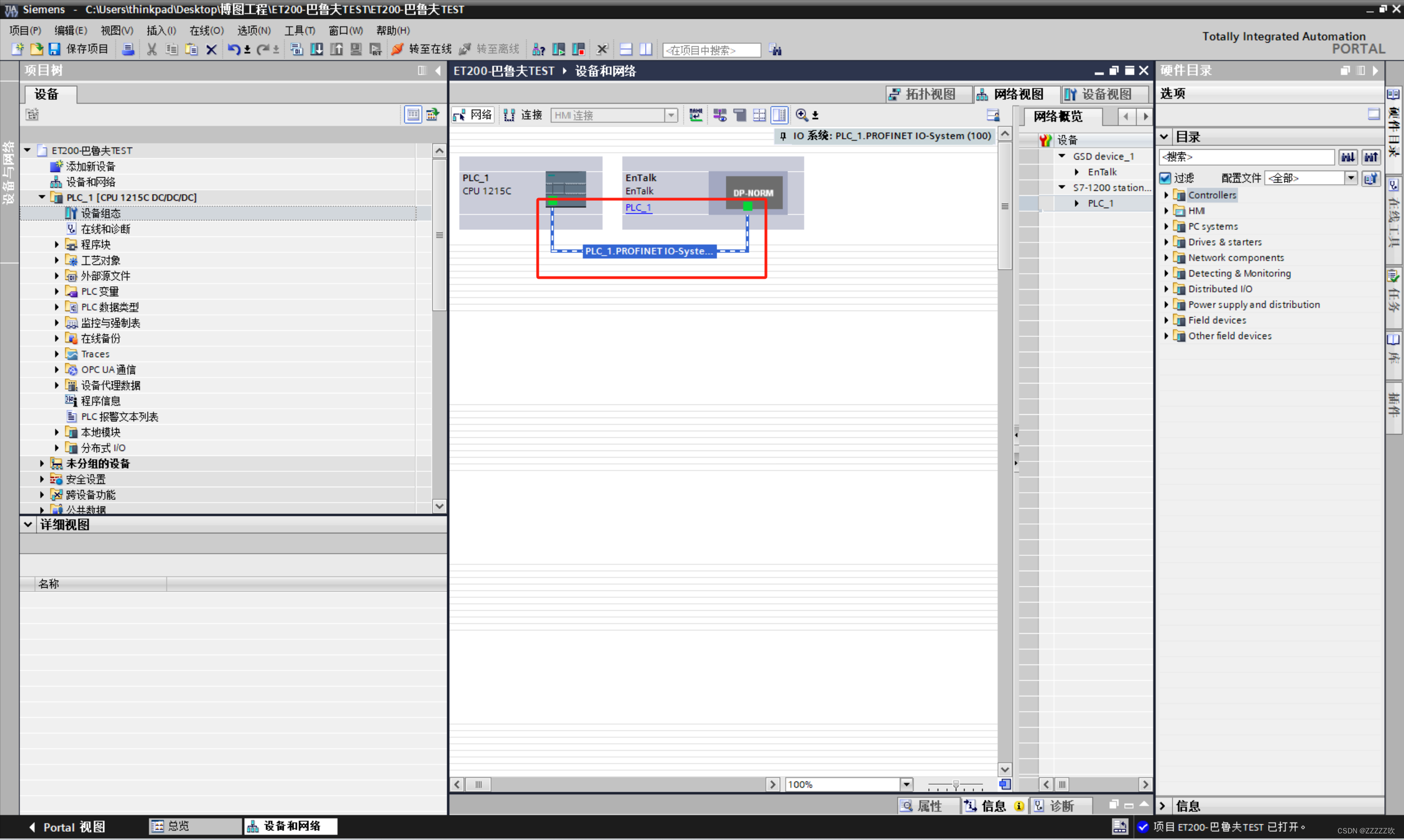

1. 将Entalk添加进入工程内后，点击Entalk设备上面的未分配，选择PLC_1PROFINET接口，如下图所示：

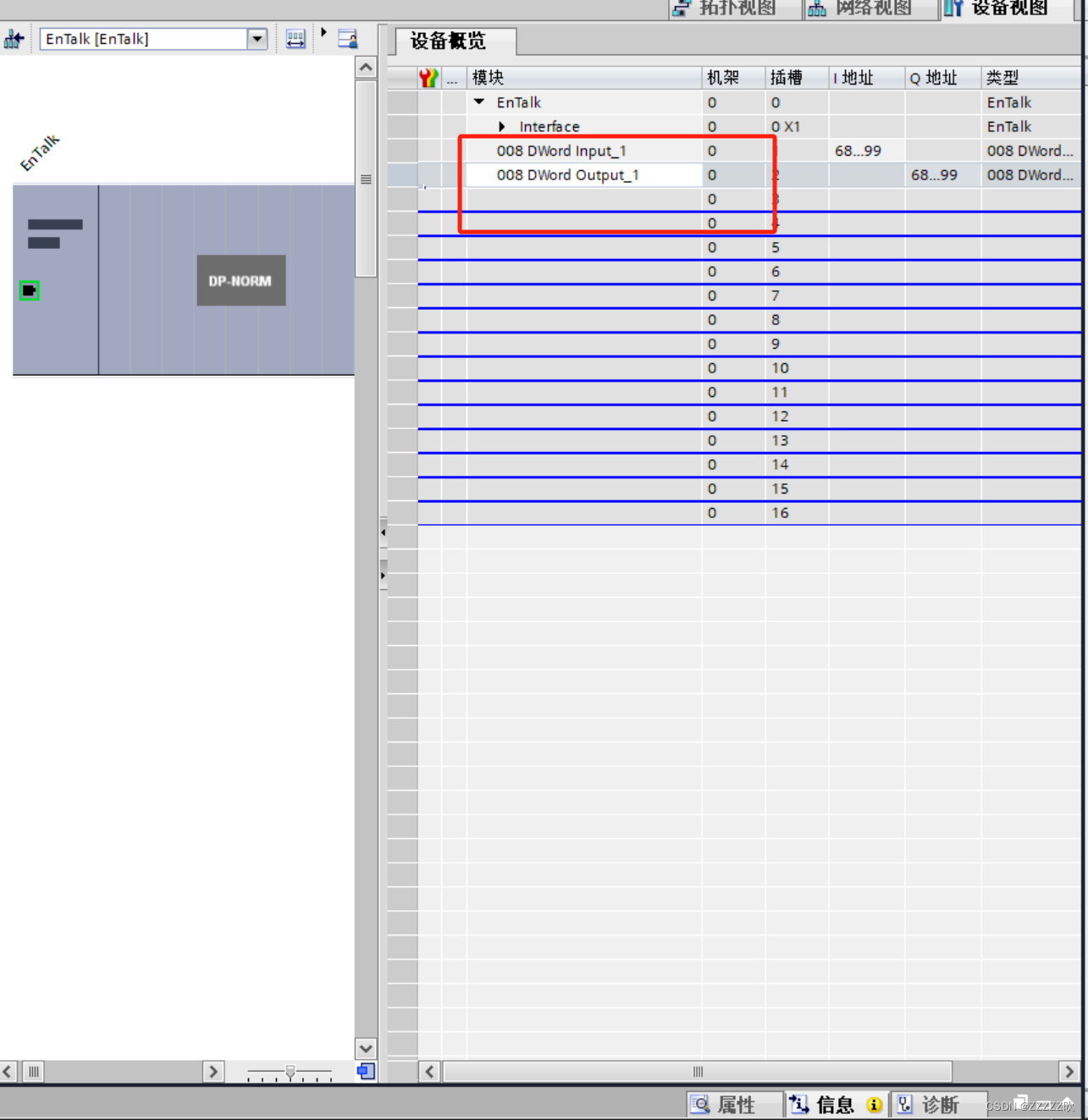

1. 双击Entalk设备，为Entalk设备添加所需的字节输入输出，如下图所示：

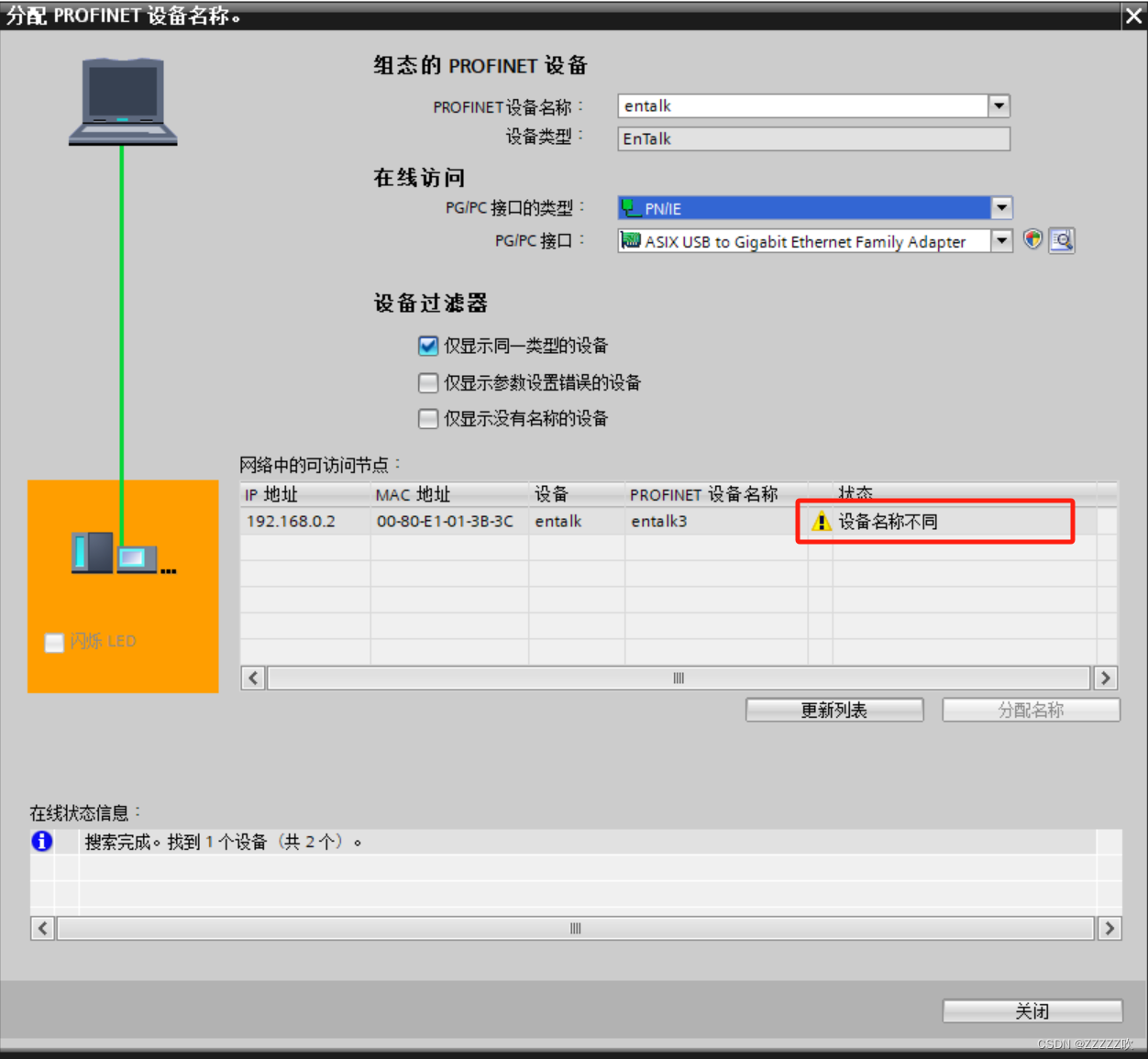

   1. 然后右键Entalk点击分配设备名称，进入分配设备名称界面后，点击更新列表，将自动搜索所连接的设备，如下图所示：

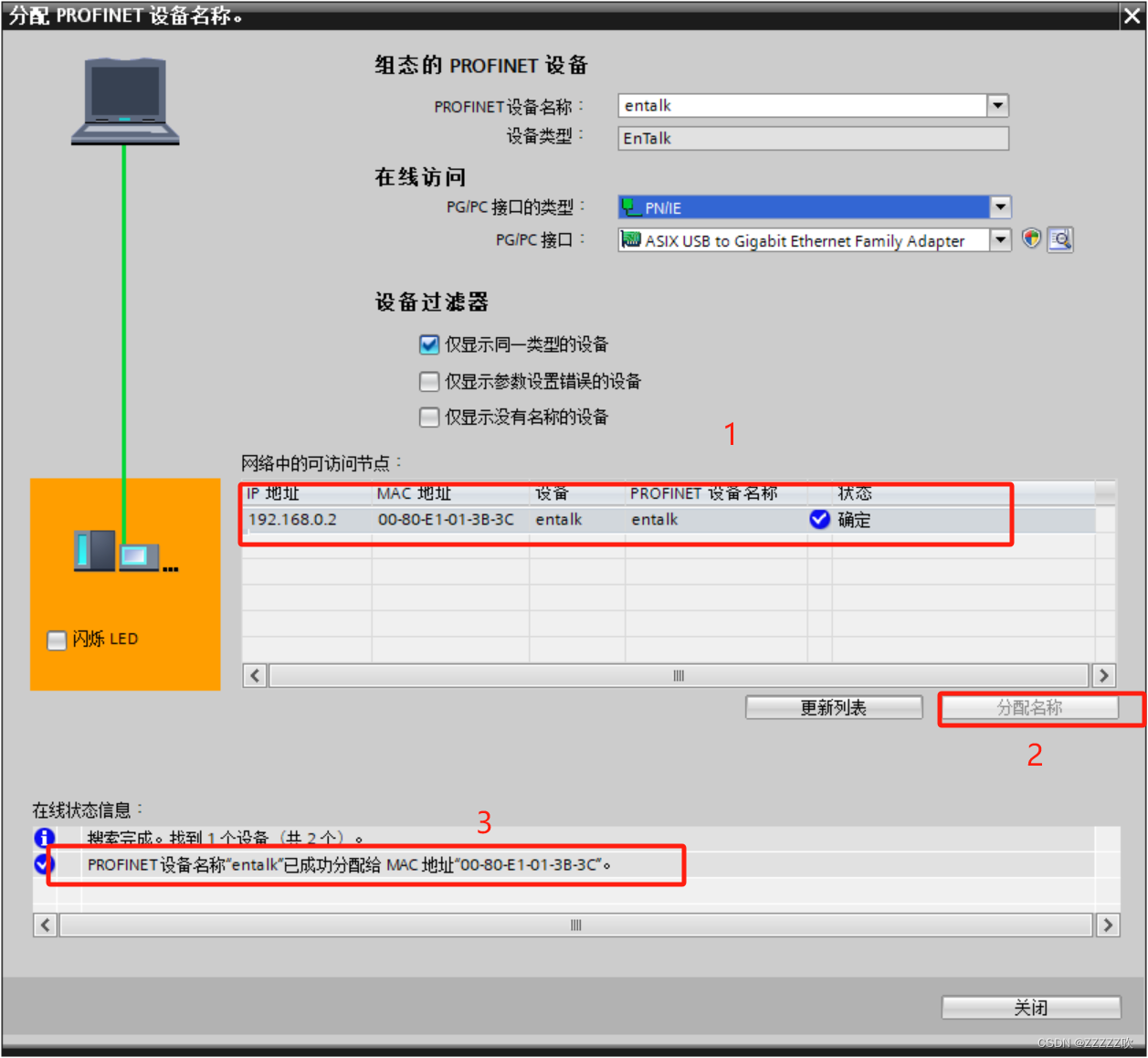

2. 选中Entalk设备，点击分配设备名称，如下图所示：



1. 编译与下载

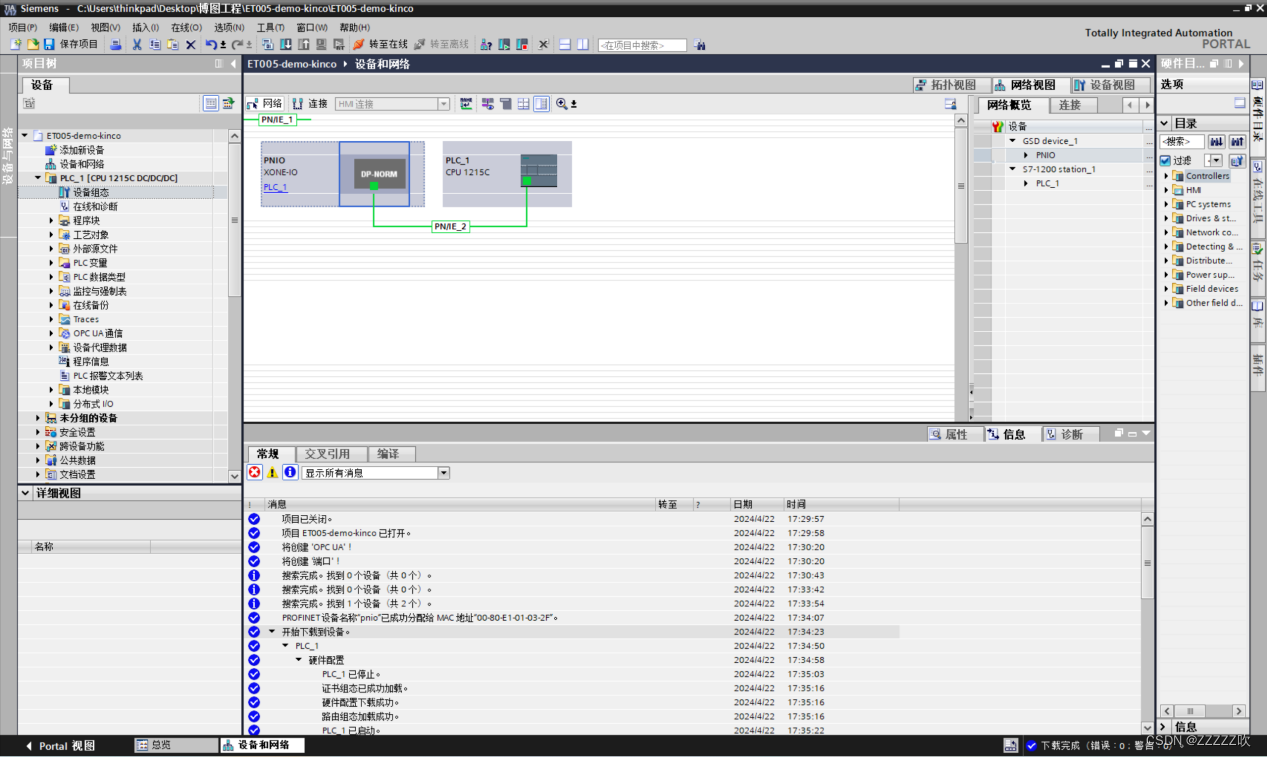

1. 返回设备视图，点击上方工具栏，编译所配置工程，然后点击下载，将工程下载至PLC中，此时ET200OK指示灯常亮，且PLC无报警

设置Entalk Config Studio 参数

新建工程

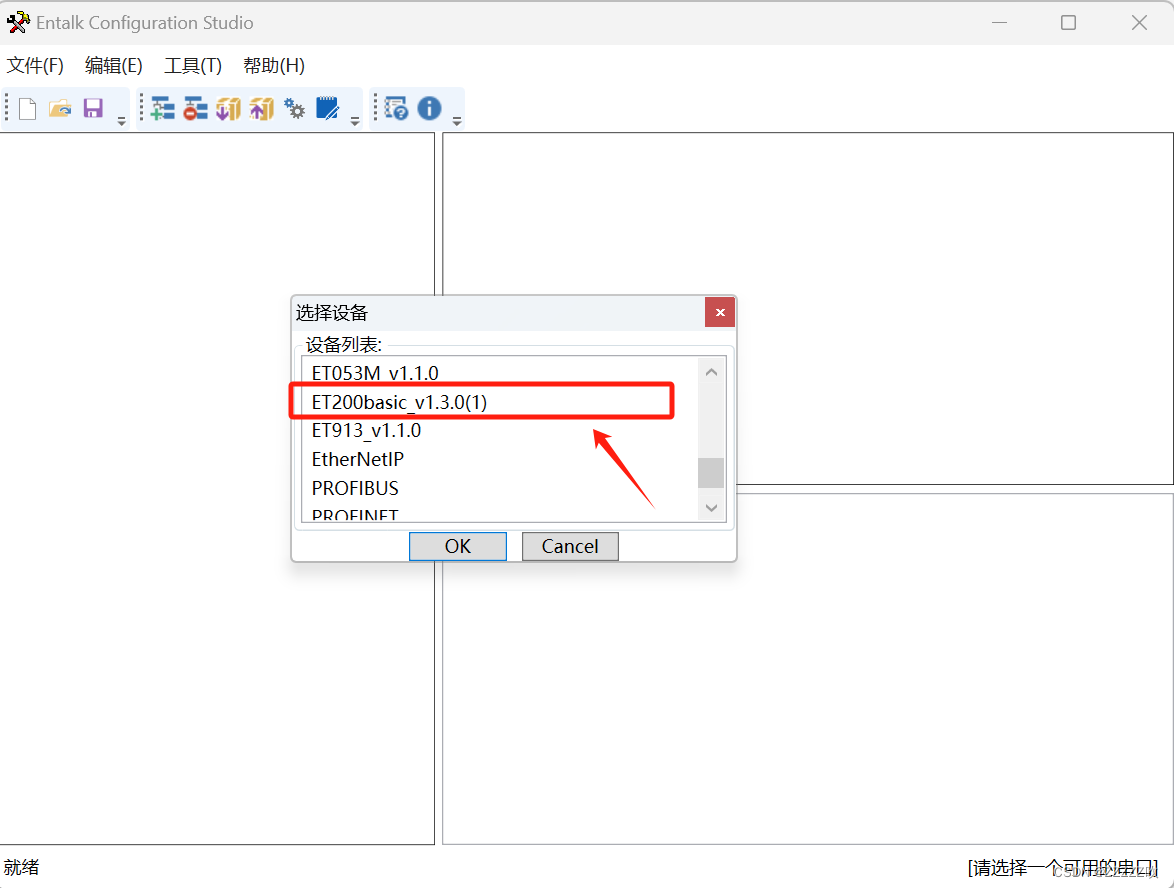

  打开Entalk Config Studio， 点击新建工程，选择模板ET200basic-V1.3.0,如下图所示：

1. 创建工程后，点击Port-0(PROFINET)，在右侧窗口中设置PN-EIP的通讯长度（单位为字节）

• EIP掉线 PN输入配置：保持：当EtherNet/IP从站站掉线后，将保持发送从站所发最后一次数据。

      清零：当EtherNet/IP从站掉线后，将从站所发最后一次数据清零。

• PN掉线，EIP输出配置  保持：当PROFINET主站掉线后，将保持主站所发最后一次数据

     清零：当PROFINET主站掉线后，将主站所发最后一次数据清零。

EtherNet/IP组态

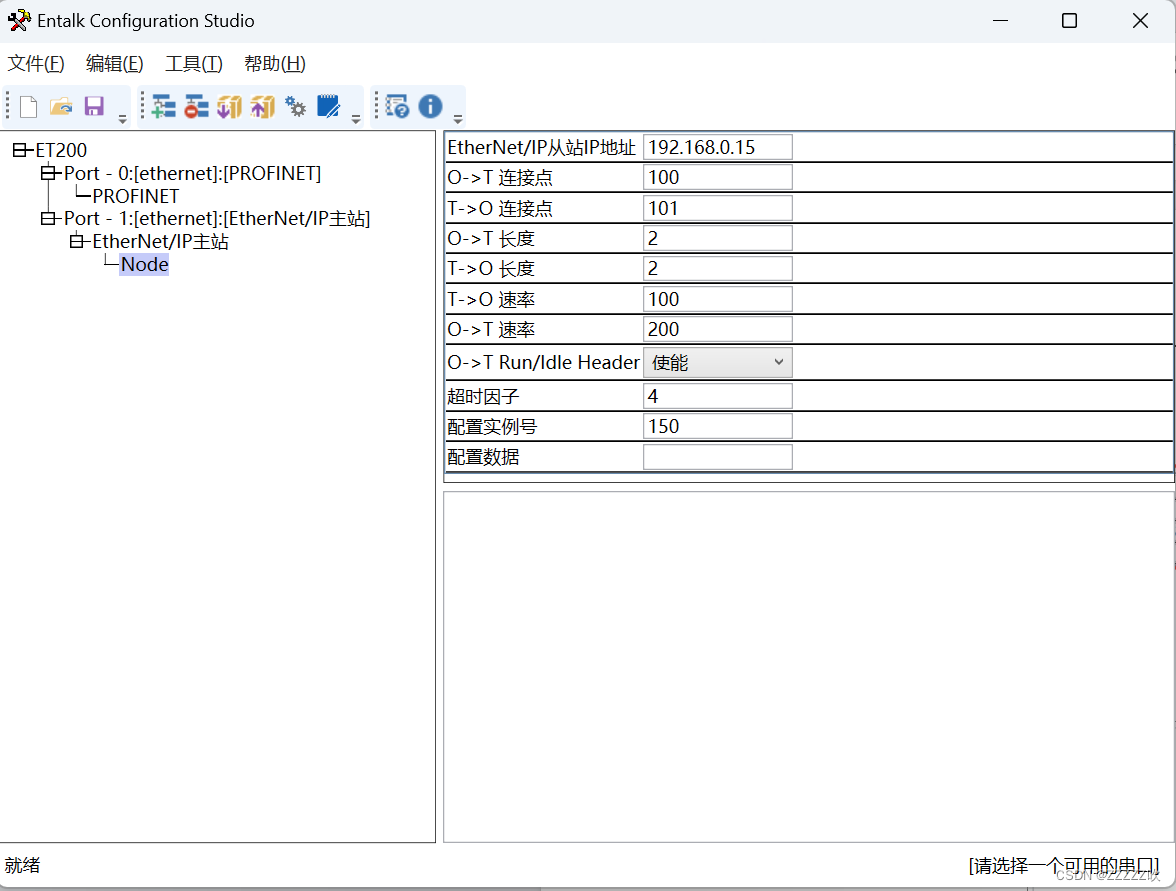

1. 双击Port-1EtherNet/IP主站，在右侧可以设置EtherNet/IP主站的IP地址，如下图所示：

1. 添加BALLUFF从站，右键点击EhterNet/IP主站，点击插入，点击确定，一个Node为一个从站节点，如下图所示：

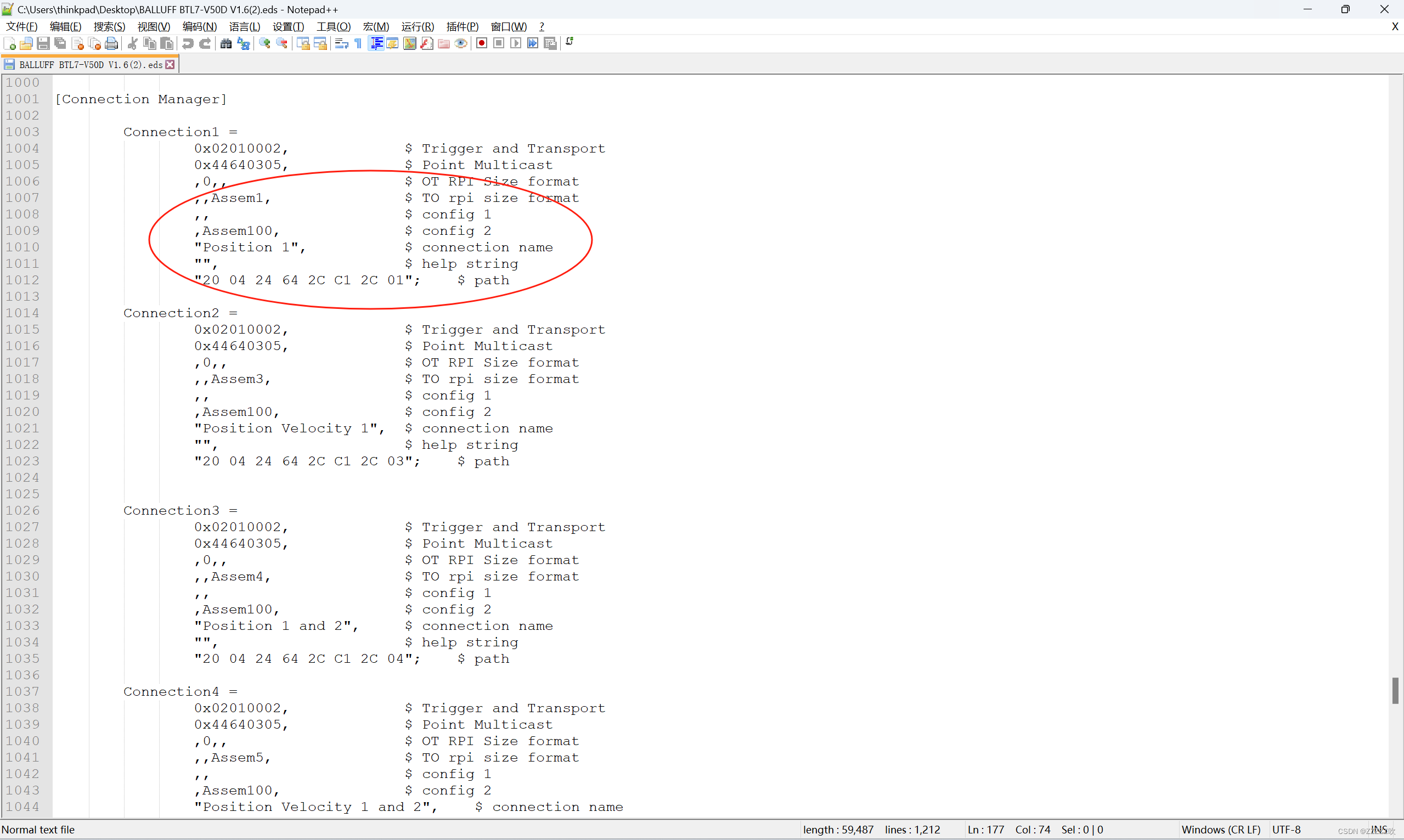

2. 根据BALLUFF的从站设备描述文件，可以获得O--T连接点,T--O连接点，O--T长度，T--O长度，等等通讯所需的参数，如下图所示：
3. 根据EDS文件，可以看出BALLUFF该设备有很多种量程模式，这里选用第一个，所以O--T连接点,T--O连接点，O--T长度，T--O长度，配置实例号分别为：193   ，1   ，0   ，4   ，100，如下图所示：

1. 下载工程，

1. 点击工具---通讯，搜索所连接的ET200，将其下载至ET200中，如下图所示：

1. 数据交互

2. BALLUFF显示数据

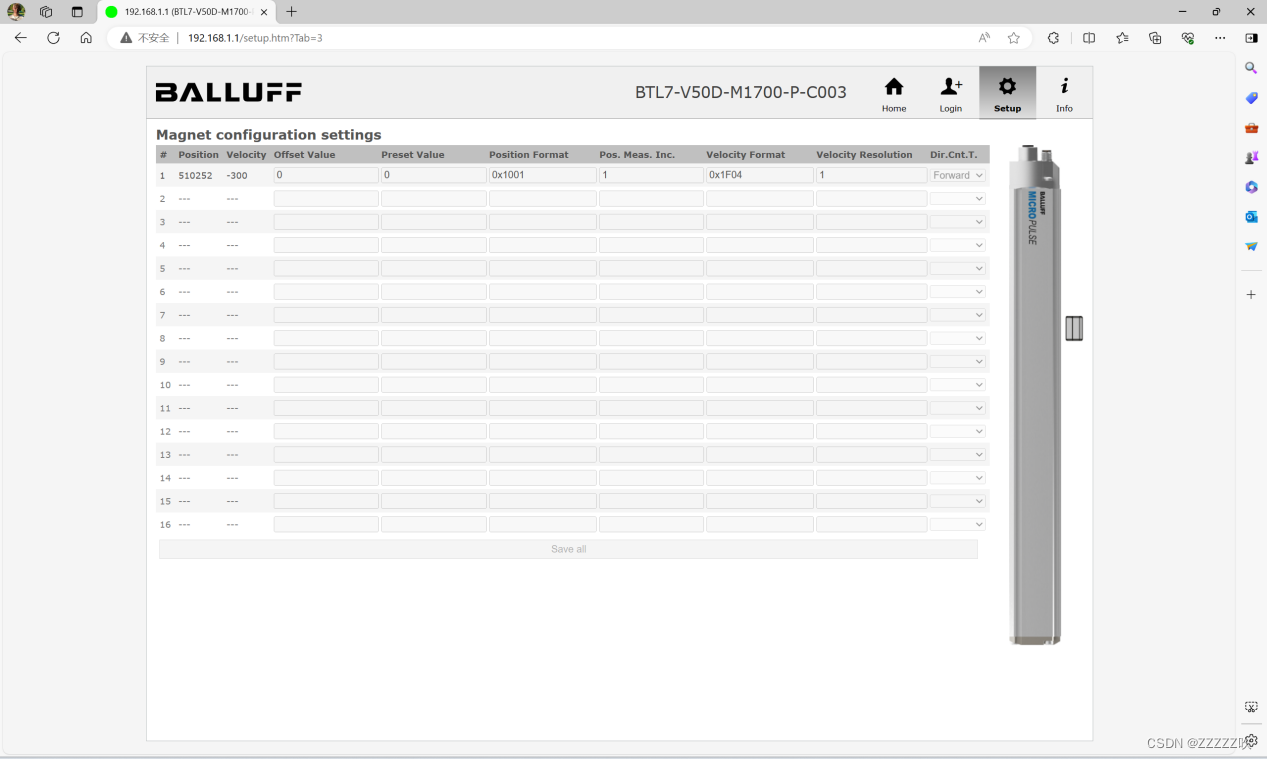

3. 在网页上可以看到传感器此时的数据，如下图所示：

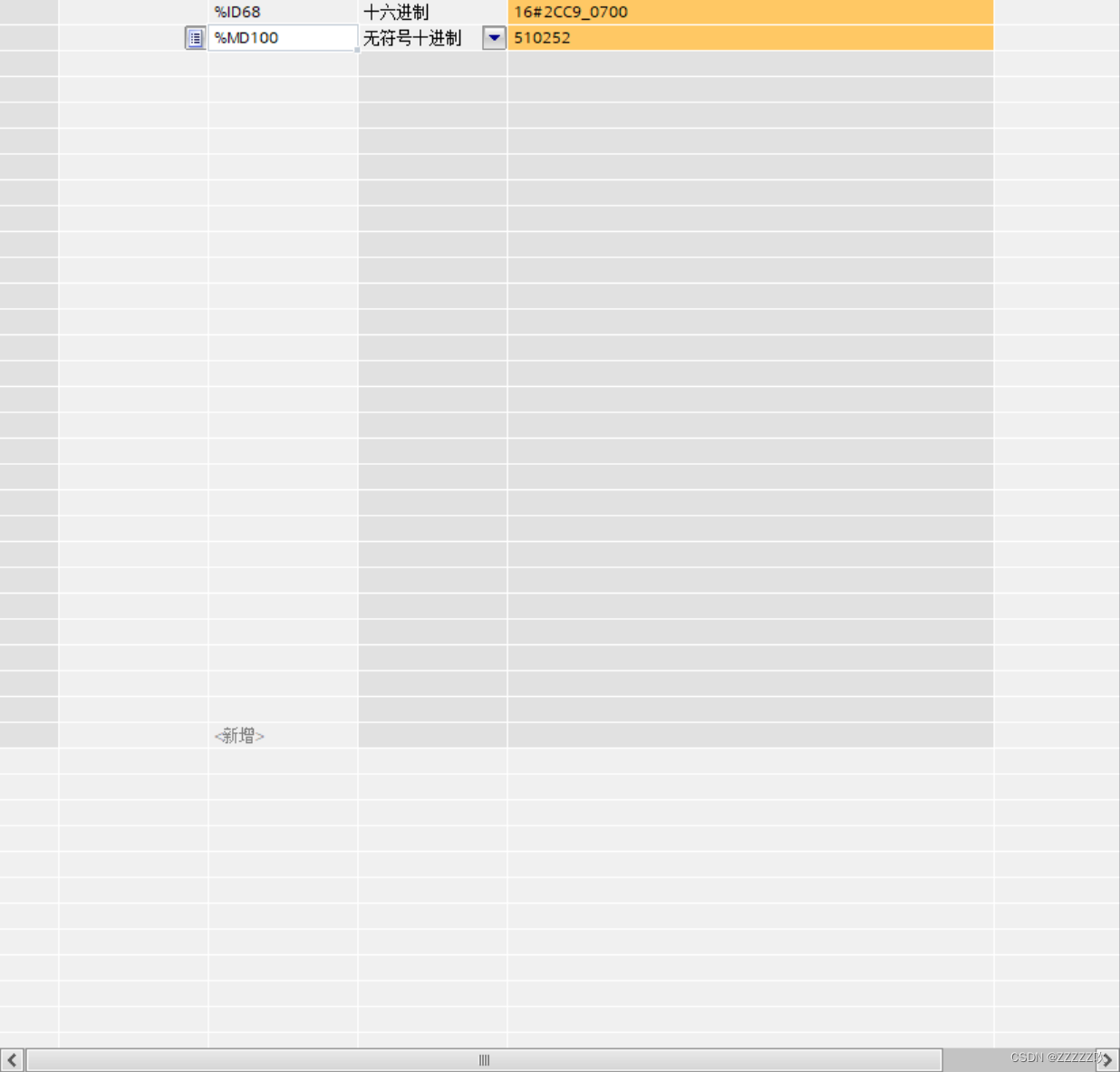

4. 博途此刻数据：EtherNet/IP​​​​​​​
