一、参考资料

B站博主

http://【BH1750光照强度传感器详解（STM32）-哔哩哔哩】 https://b23.tv/pqzuOOx

CSDN博主

https://blog.csdn.net/lwb450921/article/details/122310688?fromshare=blogdetail&sharetype=blogdetail&sharerId=122310688&sharerefer=PC&sharesource=2301_81764359&sharefrom=from_link

二、基础知识

         供电电压是3V~5V，跟OLED差不多一个I2C挂上去

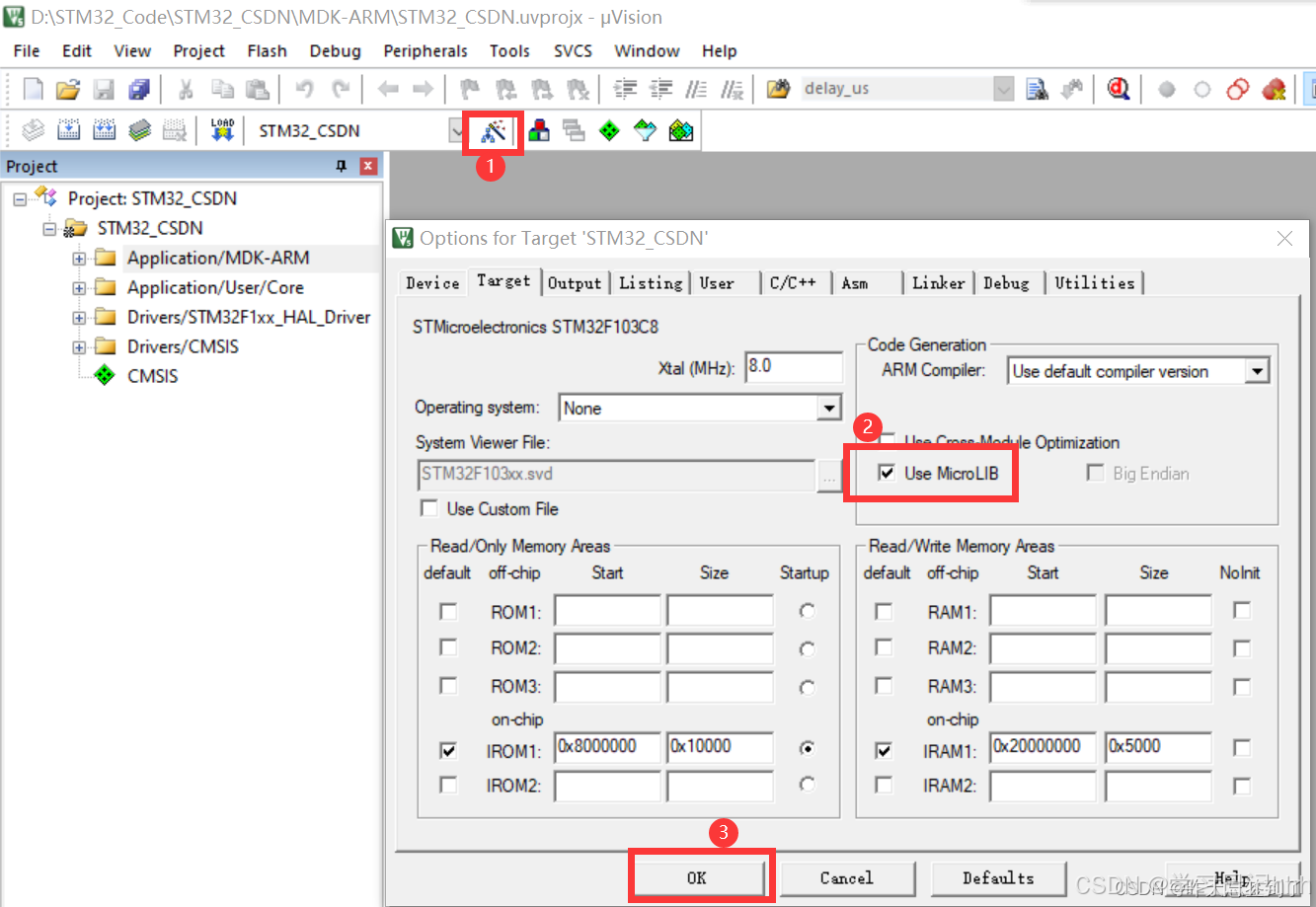

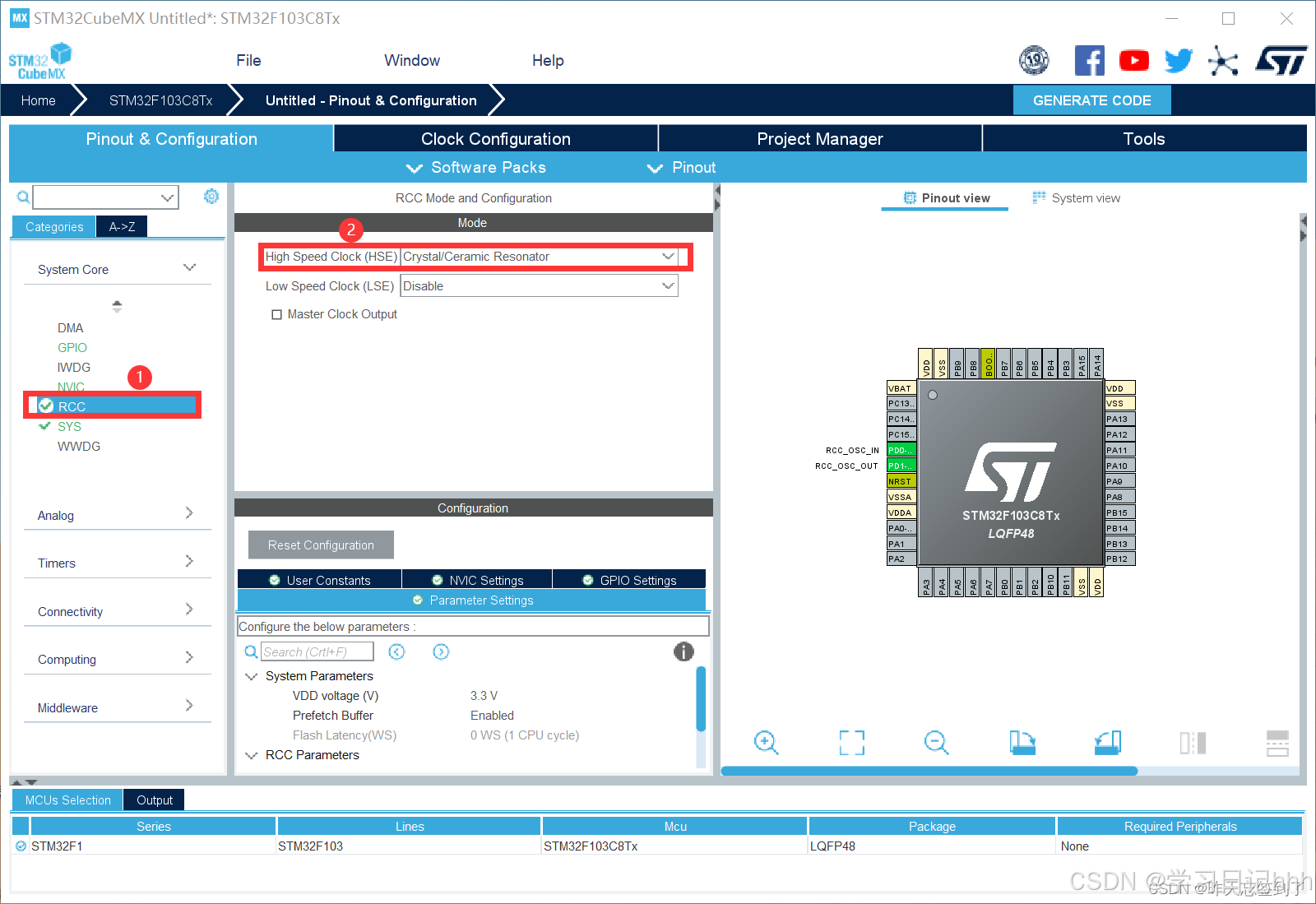

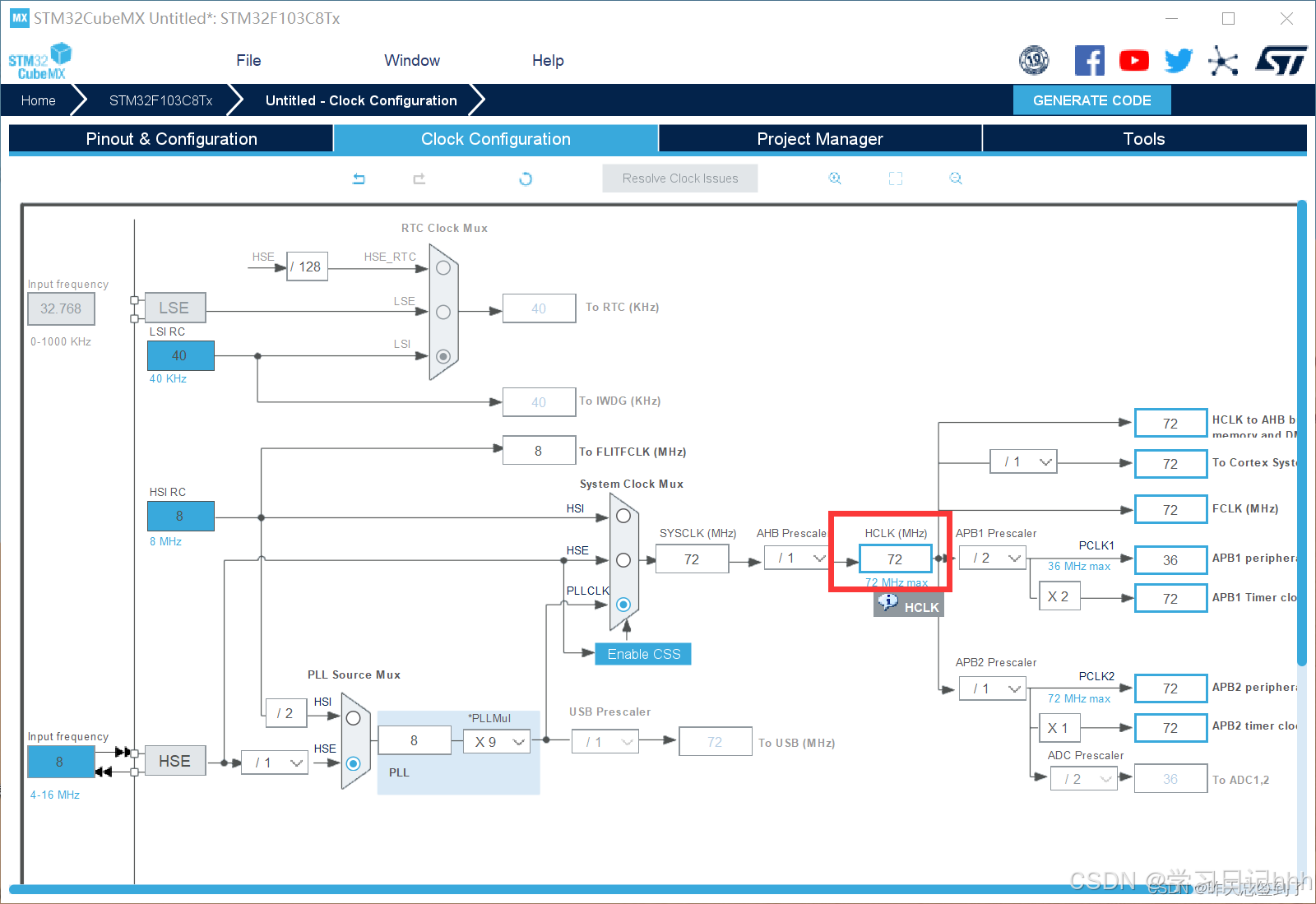

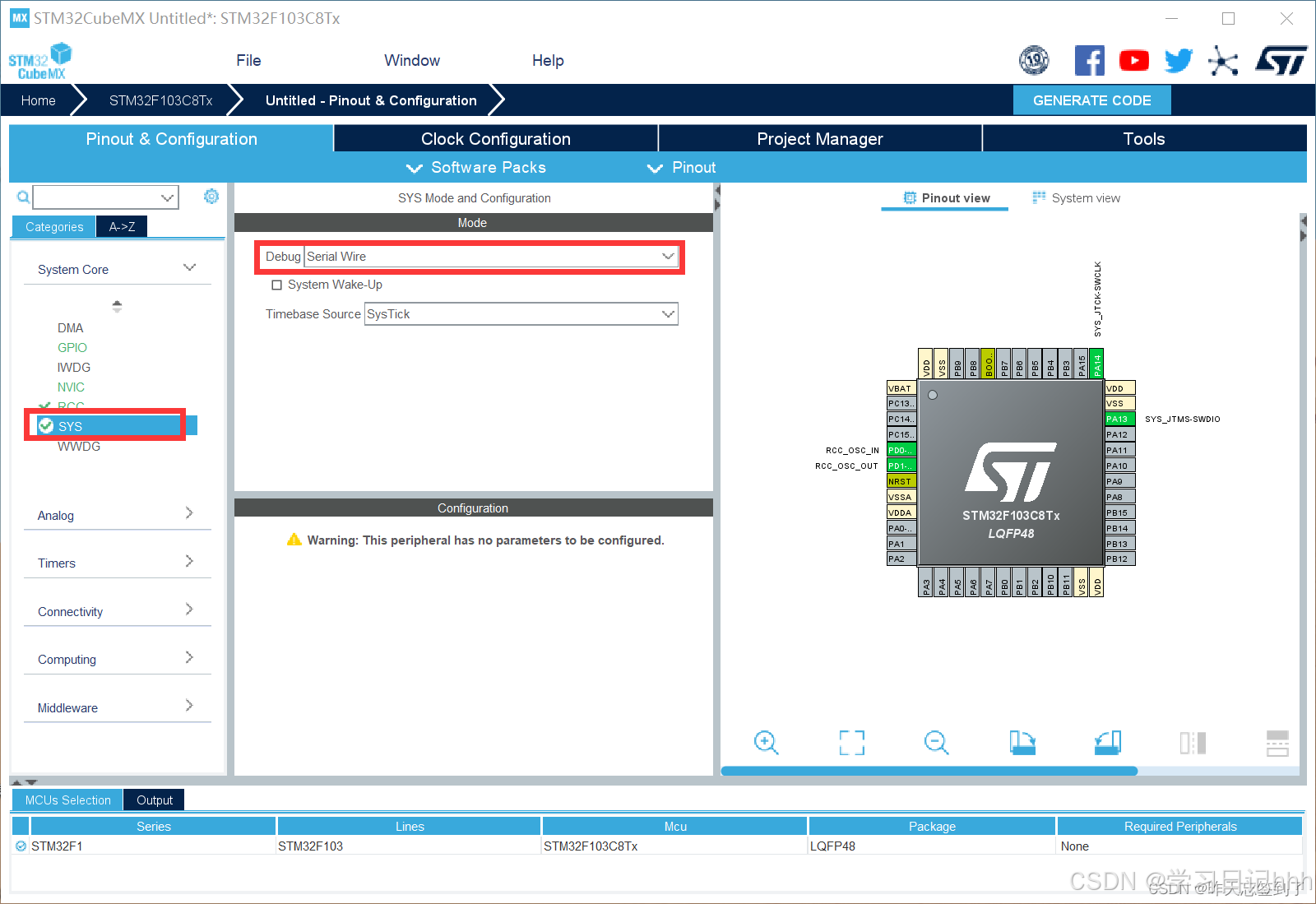

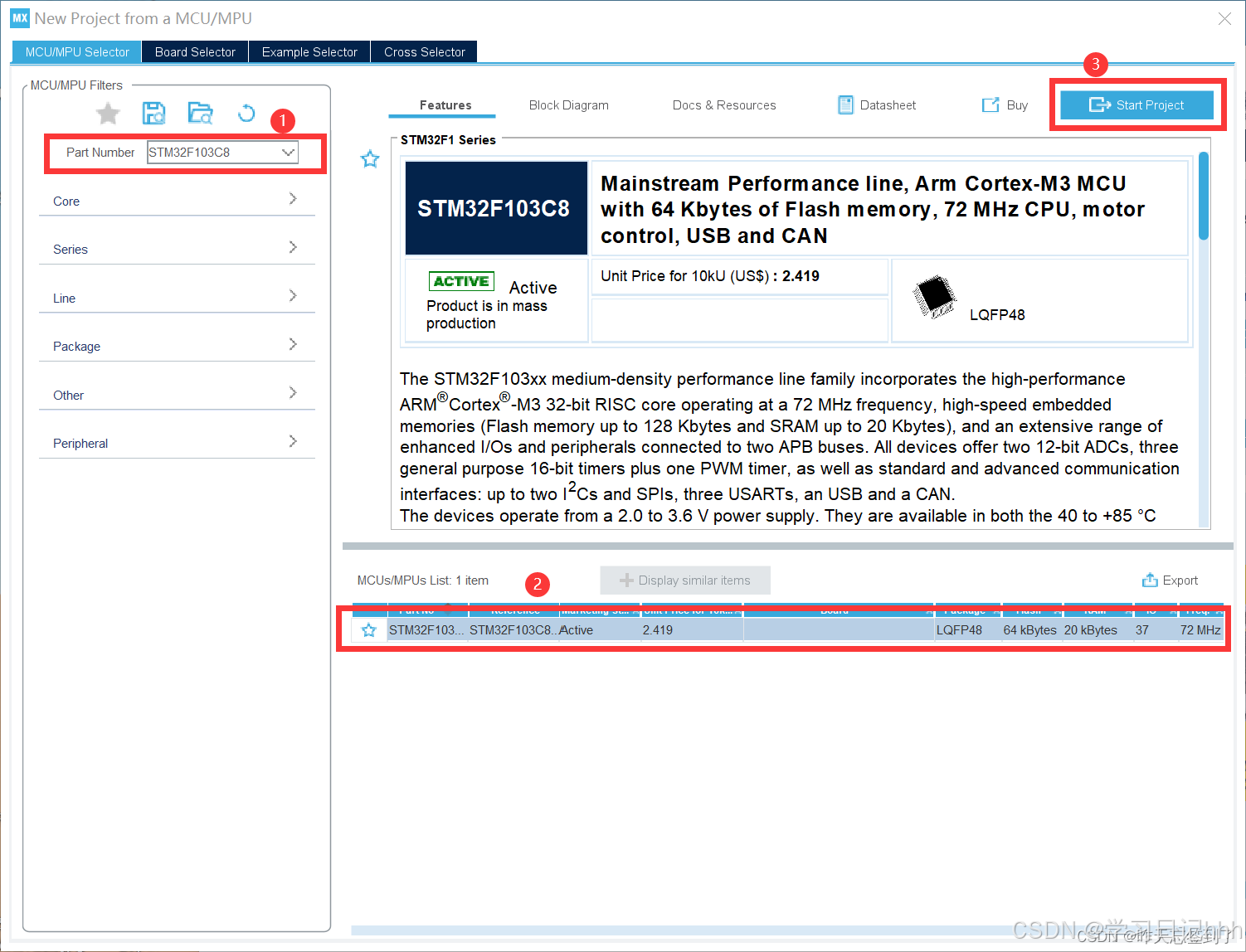

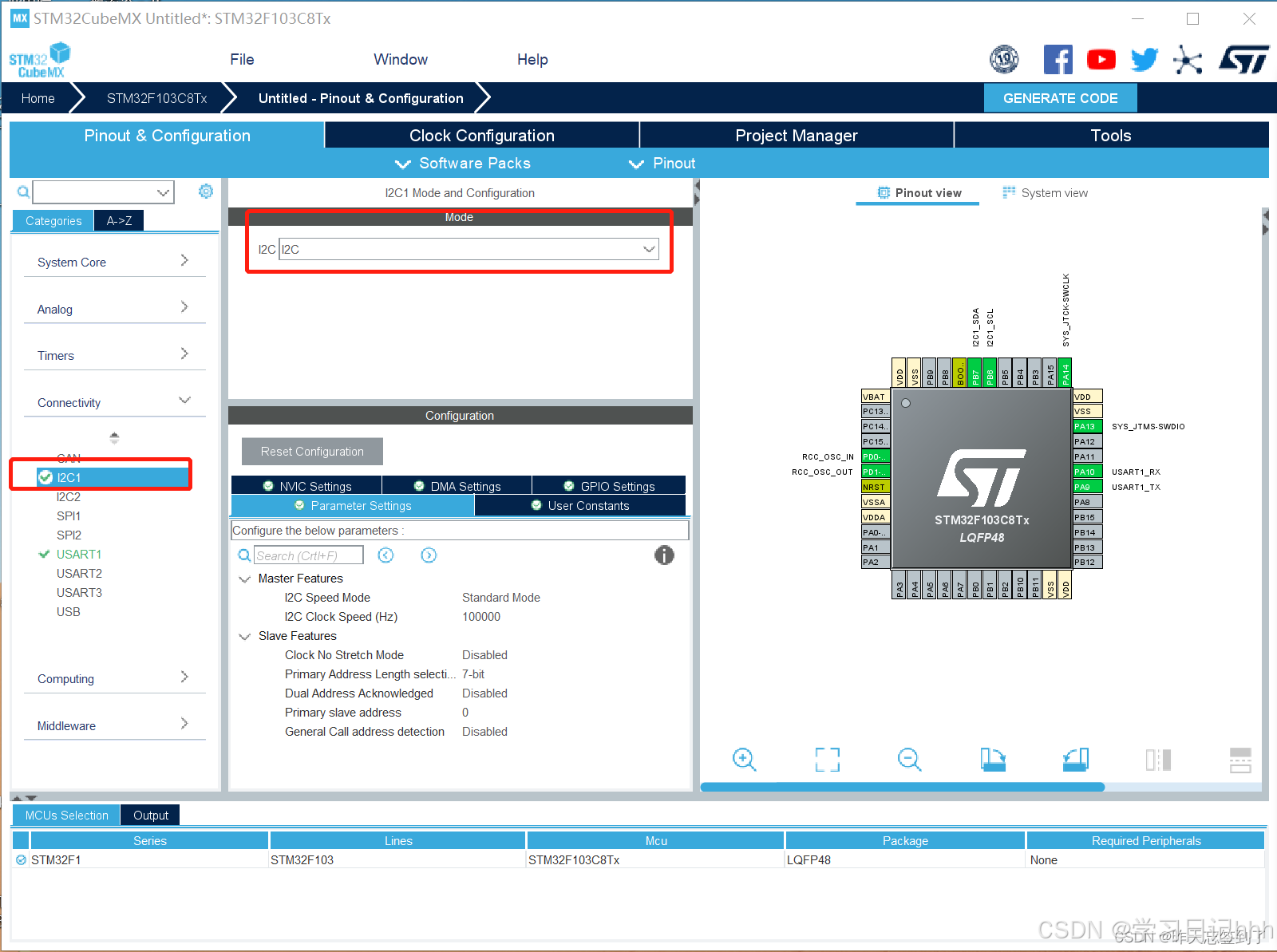

三、CubeMx及Keil5的配置

四、GY30的驱动文件

GY30.c

#include "GY302.h"

uint8_t mcy=0;
uint8_t BUF[3];
/***开始信号**/
void BH1750_Start()
{
    HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_SET);                    //拉高数据线
    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_SET);                   //拉高时钟线
    delay_us(5);
    HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_RESET);                    //产生下降沿
    delay_us(5);
    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_RESET);                    //拉低时钟线
}

/*****停止信号******/
void BH1750_Stop()
{
    HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_RESET);                   //拉低数据线
    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_SET);                      //拉高时钟线
    delay_us(5);
    HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_SET);                    //产生上升沿
    delay_us(5);
}
/*****初始化BH1750******/
void Init_BH1750()
{
		BH1750_Start();                                                 //起始信号
		BH1750_SendByte(SlaveAddress);                                  //发送设备地址+写信号
		BH1750_SendByte(0x01);                                  //内部寄存器地址
		BH1750_Stop();                                                  //停止信号

}

//连续读出BH1750内部数据
void mread(void)
{
	  uint8_t i;
    BH1750_Start();                          //起始信号
    BH1750_SendByte(SlaveAddress+1);         //发送设备地址·+读信号

	 for (i=0; i<3; i++)                      //连续读取6个地址数据到BUF
    {
        BUF[i] = BH1750_RecvByte();
        if (i == 3)
        {
           BH1750_SendACK(1);                //最后一个数据需要回NOACK
        }
        else
        {
          BH1750_SendACK(0);                //回应ACK
        }
   }

    BH1750_Stop();                          //停止信号
    Delay_mms(5);

}

uint32_t Value_GY30(void)
{
		uint16_t dis_data;
	  uint16_t Value_GY_30;
    Single_Write_BH1750(0x01);   // power on
    Single_Write_BH1750(0x10);   // H- resolution mode
    HAL_Delay(180);            //延时180ms
    mread();       //连续读出数据，存储在BUF中
    dis_data=BUF[0];
    dis_data=(dis_data<<8)+BUF[1];//字节合成数据
    Value_GY_30=(float)dis_data/1.2;
    return Value_GY_30;
}
//系统主频72MHZ
void delay_us(uint16_t us)
{
	while(us--)
	{
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();__nop();
		__nop();__nop();
	}
}
void Delay_mms(uint16_t tmp)
{
	  uint16_t i=0;
	  while(tmp--)
	  {
		i=12000;
		while(i--);
    }
}

/**************************************
发送应答信号
入口参数:ack (0:ACK 1:NAK)
**************************************/
void BH1750_SendACK(int ack)
{
			GPIO_InitTypeDef GPIO_InitStruct;

  GPIO_InitStruct.Pin = scl|sda;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    if(ack == 1)   //写应答信号
			HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_SET);
		else if(ack == 0)
			HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_RESET);
		else
			return;

    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_SET);
    delay_us(5);
    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_RESET);
    delay_us(5);
}

/**************************************
接收应答信号
**************************************/
int BH1750_RecvACK()
{

	  GPIO_InitTypeDef GPIO_InitStruct;

	  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;  /*输入上拉*/
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    GPIO_InitStruct.Pin = sda;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_SET);            //拉高时钟线
    delay_us(5);

	  if(HAL_GPIO_ReadPin( GPIOB, sda ) == 1 )//读应答信号
        mcy = 1 ;
    else
        mcy = 0 ;

    HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_RESET);                    //拉低时钟线
    delay_us(5);

   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
   HAL_GPIO_Init( GPIOB, &GPIO_InitStruct );

    return mcy;
}

/**************************************
向iic总线发送一个字节数据
**************************************/
void BH1750_SendByte(uint8_t dat)
{
    uint8_t i;

    for (i=0; i<8; i++)         //8位计数器
      {
				if( 0X80 & dat )
          HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_SET);
        else
          HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_RESET);

				dat <<= 1;
        HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_SET);               //拉高时钟线
        delay_us(5);
        HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_RESET);                //拉低时钟线
        delay_us(5);
      }
    BH1750_RecvACK();
}

//我们对BH1750发送命令时，要先发送器件地址+写入位，然后发送指令
//读取数据的时候，需要先发送器件地址+读入位，然后读取两字节数据

//写入指令
void Single_Write_BH1750(uint8_t REG_Address)//REG_Address是要写入的指令
{
	BH1750_Start();                  //起始信号
	BH1750_SendByte(SlaveAddress);  //发送器件地址+写信号
	BH1750_SendByte(REG_Address);   //写入指令，内部寄存器地址
	BH1750_Stop();                   //结束信号
}
/**************************************
从iic总线读取一个字节地址
**************************************/
uint8_t BH1750_RecvByte()
{
    uint8_t i;
    uint8_t dat = 0;
	  uint8_t bit;

	 GPIO_InitTypeDef GPIO_InitStruct;

	 GPIO_InitStruct.Mode = GPIO_MODE_INPUT;   /*上拉输入*/
   GPIO_InitStruct.Pin = sda;
   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
   HAL_GPIO_Init( GPIOB, &GPIO_InitStruct );

    HAL_GPIO_WritePin(GPIOB, sda,GPIO_PIN_SET);          //准备读取数据
    for (i=0; i<8; i++)         //8位计数器
    {
        dat <<= 1;
        HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_SET);               //拉高时钟线
        delay_us(5);

			  if( SET == HAL_GPIO_ReadPin( GPIOB, sda ) )
             bit = 0X01;
       else
             bit = 0x00;

        dat |= bit;             //读数据

        HAL_GPIO_WritePin(GPIOB, scl,GPIO_PIN_RESET);                //拉低时钟线
        delay_us(5);
    }

		GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    HAL_GPIO_Init( GPIOB, &GPIO_InitStruct );
    return dat;
}

GY30.h

#ifndef __GY302_H
#define __GY302_H
#include "main.h"
#define scl GPIO_PIN_6
#define sda GPIO_PIN_7

#define SlaveAddress 0x46  //ADDR接GND时的器件地址
#define BH1750_PWR_DOWN     0x00 //关闭模块
#define BH1750_PWR_ON       0x01 //打开模块等待测量命令
#define BH1750_RST          0x07 //重置数据寄存器值在PowerOn模式下有效
#define BH1750_CON_H        0x10 // 连续高分辨率模式,1lx,120ms
#define BH1750_CON_H2       0x11 // 连续高分辨率模式.5lx,120ms
#define BH1750_CON_L        0x13 // 连续低分辨率模式,4lx,16ms
#define BH1750_ONE_H        0x20 // 一次高分辨率模式,1lx,120ms,测量后模块转到PowerDown模式
#define BH1750_ONE_H2       0x21 // 一次高分辨率模式,0.5lx,120ms,测量后模块转到PowerDown模式
#define BH1750_ONE_L        0x23 // 一次低分辨率模式,4lx,16ms,测量后模块转到PowerDown模式


void BH1750_Start(void);
void BH1750_Stop(void);
void Init_BH1750(void);
void mread(void);
uint32_t Value_GY30(void);
void delay_us(uint16_t us);
void Delay_mms(uint16_t tmp);
void BH1750_SendACK(int ack);
int BH1750_RecvACK(void);
void BH1750_SendByte(uint8_t dat);
uint8_t BH1750_RecvByte(void);
int I2C_ReadData(uint8_t slaveAddr, uint8_t regAddr, uint8_t *pData, uint16_t dataLen);
void Single_Write_BH1750(uint8_t REG_Address);

#endif

 五、main.c代码

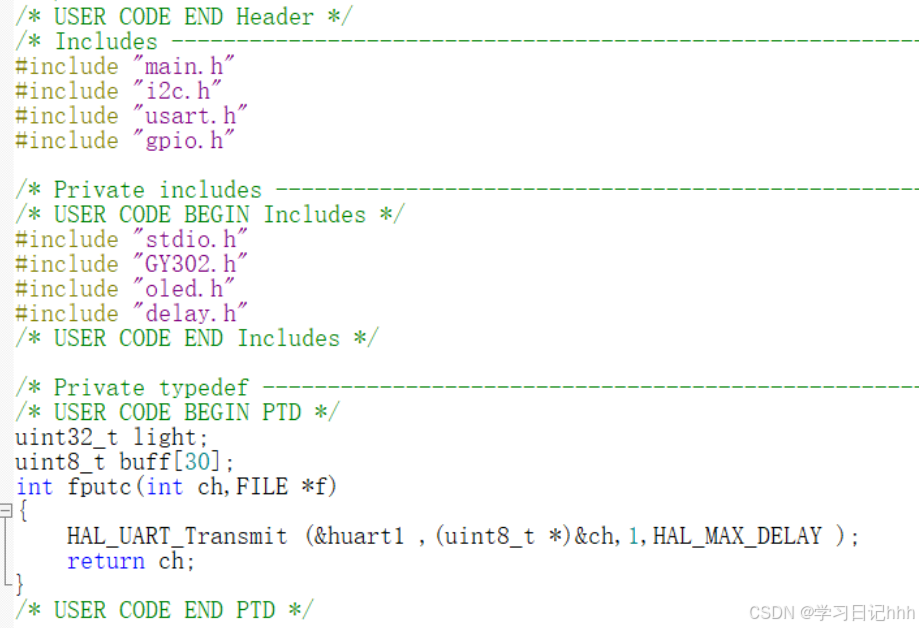

/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "GY302.h"
#include "oled.h"
#include "delay.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
uint32_t light;
uint8_t buff[30];
int fputc(int ch,FILE *f)
{
    HAL_UART_Transmit (&huart1 ,(uint8_t *)&ch,1,HAL_MAX_DELAY );
    return ch;
}
/* USER CODE END PTD */

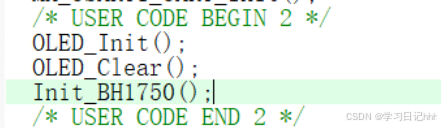

  OLED_Init();
  OLED_Clear();
  Init_BH1750();

 while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

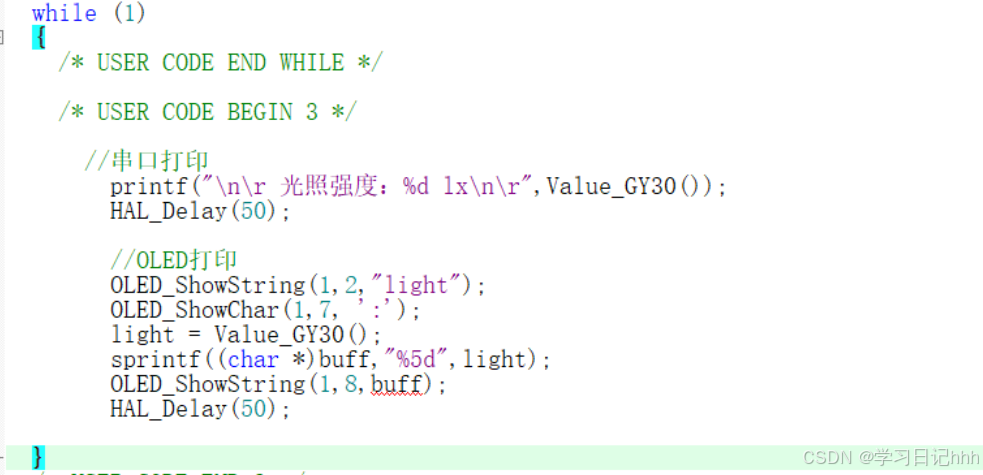

	  //串口打印
		printf("\n\r 光照强度：%d lx\n\r",Value_GY30());
        HAL_Delay(50);

	    //OLED打印
	  	OLED_ShowString(1,2,"light");
	    OLED_ShowChar(1,7, ':');
	  	light = Value_GY30();
		sprintf((char *)buff,"%5d",light);
		OLED_ShowString(1,8,buff);
		HAL_Delay(50);

  }

         一般的显示英文或者打印数字用老的OLED驱动文件就可以了,如果要显示汉字或者图像可以使用新的OLED驱动文件

        看上面的串口打印和OLED打印就可以看出来他们的打印代码有哪些异曲同工之妙了

六、效果展示
