步骤

1 读取 Manufacturer_ID_value 和 Device_ID_value，看是不是数据手册中的数值
2 写入0X02寄存器配置，关闭加热器，设置温湿度sequence mode读取，14位精度
Configuration_1 0x1000 // Heater disabled, Temperature and Humidity are acquired in sequence, Temperature first., 14-bit resolution
3 读取0x00 和 0x01 的温湿度数值
4 依据手册中的公式转化为温湿度

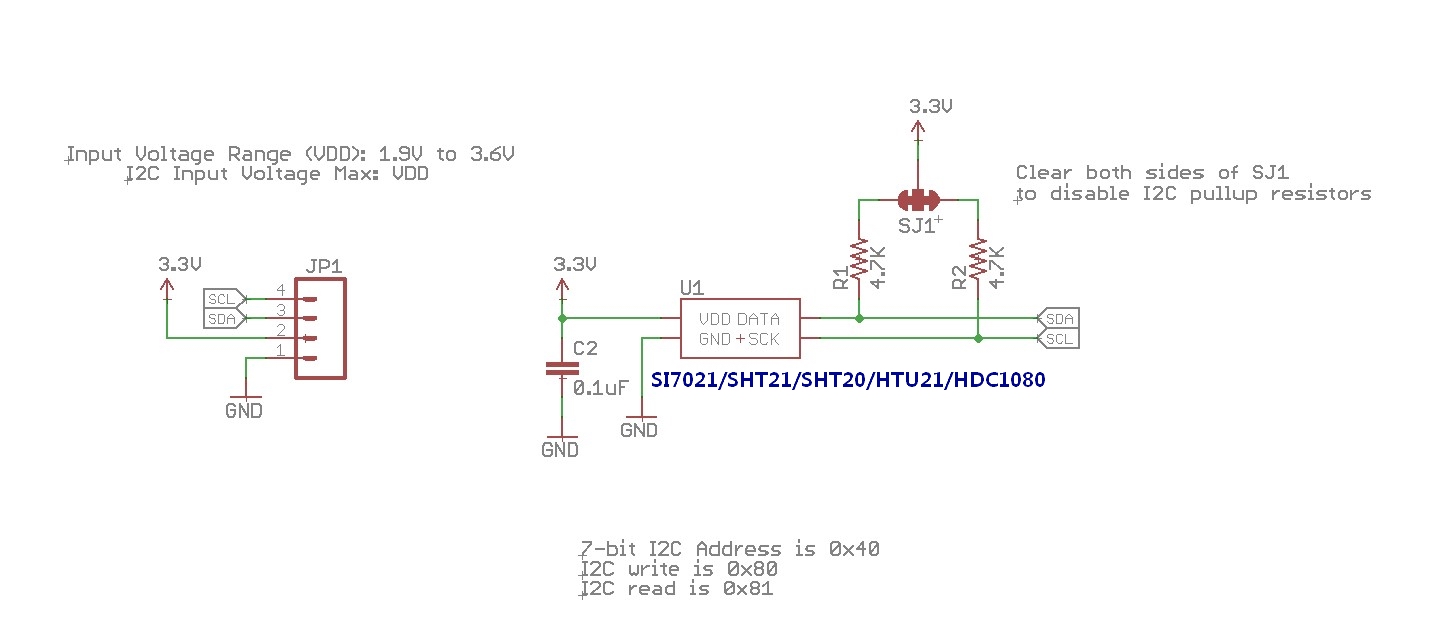

电路图

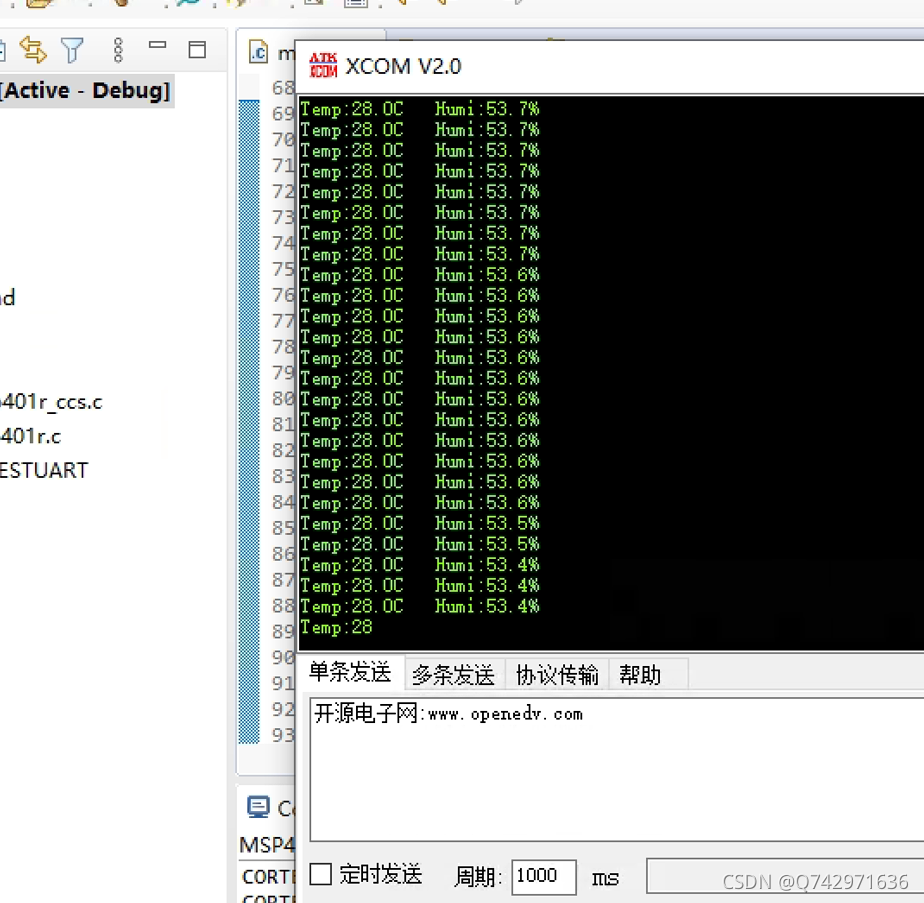

效果图

原理

这段代码是一个嵌入式系统程序，采用C语言编写。它的作用是通过DHT11传感器获取温湿度数据，并将数据显示在OLED屏幕上。

下面是对代码的详细解释：

int main(void)：定义了main函数，是程序的入口。

unsigned char dis[10];：定义了一个长度为10的无符号字符数组dis，用于存储要显示的字符串。

WDTCTL = WDTPW + WDTHOLD;：停止看门狗定时器，防止系统复位。

if (CALBC1_8MHZ == 0xFF)：检查校准常量是否被擦除。

while (1);：如果校准常量被擦除，则进入死循环，陷入无限等待状态。

DCOCTL = 0;：选择最低的DCOx和MODx设置，即最低频率设置。

BCSCTL1 = CALBC1_8MHZ;：设置系统时钟频率为8MHz。

DCOCTL = CALDCO_8MHZ;：设置DCO步进和调制。

OLED_Init();：执行OLED初始化操作，准备显示数据。

OLED_ShowString(0, 0, “dht11:”);：在OLED屏幕的第一行显示"dht11:"。

while (1)：进入一个无限循环，用于不断读取并显示温湿度数据。

if (start_DHT11())：如果启动DHT11传感器成功。

dis[0] = DHT11T_Data_H % 100 / 10 + ‘0’;：将温度数据的十位数转换为字符并存储在dis数组的第一个位置。

dis[1] = DHT11T_Data_H % 10 + ‘0’;：将温度数据的个位数转换为字符并存储在dis数组的第二个位置。

dis[2] = ‘C’;：存储字符’C’，表示摄氏度单位。

dis[3] = ’ ';：存储一个空格字符。

dis[4] = DHT11RH_Data_H % 100 / 10 + ‘0’;：将湿度数据的十位数转换为字符并存储在dis数组的第四个位置。

dis[5] = DHT11RH_Data_H % 10 + ‘0’;：将湿度数据的个位数转换为字符并存储在dis数组的第五个位置。

dis[6] = ‘%’;：存储字符’%'，表示湿度的百分比符号。

dis[7] = 0;：在dis数组的末尾加上字符串结束符。

OLED_ShowString(0, 2, dis);：在OLED屏幕的第三行显示dis数组中的数据。

delay_ms(2000);：延时2秒，使程序每2秒读取一次温湿度数据。

以上就是这段代码的解释，它的功能是通过DHT11传感器获取温湿度数据，并将数据显示在OLED屏幕上。

代码

https://github.com/xddun/blog_code_search
