嵌入式日志系统设计

1. 背景

• 在单片机嵌入式系统中，往往需要进行日志记录，在生产环境中，串口debug日志往往没有办法获取，而且也需要去查询历史的日志的记录。所以在单板设计时就会考虑使用外部flash来记录日志，但是单片机中没有相应的文件系统，需要手动对日志进行管理。

• 近期我在项目中，就收到了一个需求，实现一个单板的日志系统。需求如下：

  • 日志有两个类别，一个是运行日志，负责记录单板在运行时的日志；还有一种是操作日志，用来记录上位机给单板下发的指令。
  • 运行日志内容为，字符串信息
  • 操作日志内容是两个字节的命令
  • 运行日志和操作日志分别存储在外部flash的不同日志区
  • 日志要求需要有时间信息，日志等级信息。
  • 日志等级分为4种，ERROR，WARNING，INFO，DEBUG
  • 时间信息根据单板的RTC时钟获取
  • 日志的输出通道有串口UART，网口ETH和外部Flash
  • 不同的日志通道的打印日志等级可独立设置，两种日志的打印等级也需要单独设置
  • 操作日志和运行日志记录非常频繁，flash空间分别为10M和20M，所以需要尽可能记录更多的日志
  • 日志读取至少可以进行全量读取，和查询最近的N条记录，希望实现根据时间信息查询日志
  • 记录在Flash的日志，需要在ram中实现双片区缓存，缓存满后记录到flash中
  • 要求在板子跑飞复位后，能够保留记录在ram中的日志

• 其实原本单板中是有日志系统的，但是写的非常简陋，在新增的需求中，有两种日志，原本的代码只考虑一种日志的记录，而且各个日志通道等级耦合，添加和删除一个日志通道，会非常麻烦，需要改动多个地方。

• 项目使用C语言，操作系统为Lite OS，在设计过程中，考虑到扩展性和可移植性和兼容性，打算采用面向对象的的思维来设计整套体系，我之前有一篇文章就介绍了在C语言中使用面向对象的分析：OOPC C语言面向对象-CSDN博客。

• 至于，复位后保存RAM中的日志，可以考虑在RAM中划分出一块区域，单独拨给日志缓存区使用，复位后重启检查此片内存区域是否被使用，如果被使用，则恢复ram状态，如果未被使用，则直接初始化，在RAM中划分出一块区域可以参考我这一篇文章：STM32 boot和app之间的数据传递-CSDN博客。

2. 系统设计框架

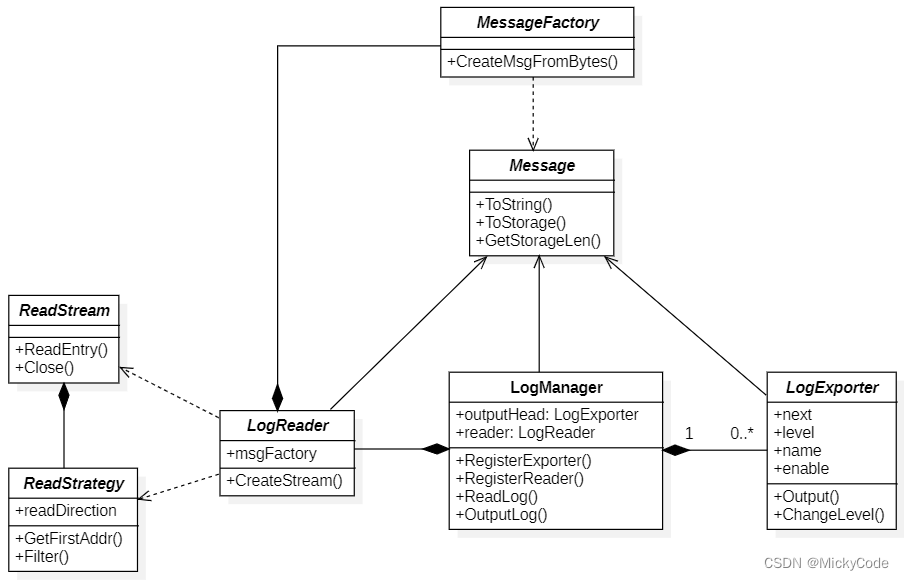

• 日志记录核心框架



• 框架解析

  UML中类名为斜体的为抽象类，可以看出，在此框架中，除了LogManager，都是抽象类。

  由于需要尽量多的记录日志，比如操作日志，如果使用字符串的方式去记录时间，则需要二十多个字符，还需要记录操作的指令，一条日志，在25个字节以上，如果使用4字节时间戳，2字节的日志+微秒数，2字节操作指令，那么一共只需要8个字节就可以记录一套日志，那么比原先多出两倍的日志内容，但是有个问题，在日志导出的时候，还需将字节序列的日志转换为字符串给外界。

  操作日志内容固定为操作指令，整条日志长度确定，但是运行日志而言，内容为不定长的字符串，如果直接写入到flash中，就会丢失一条日志结束位置，所以对于不定长日志需要使用定界符，来确定一条日志的界限，定界符值就为一条日志的长度，首位各一个字节，这样无论是从前还是从后都可以界定一条日志长度，所以就限定运行日志一条内容在246各字节以内。

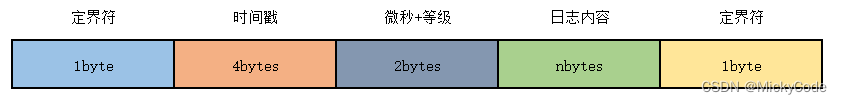

  下图为不定长日志字节序列的分布



  这样日志就有两种形态，一个是字符串形态，还有一个是字节序列，也就是存储体。所以我将日志作为一个类来设计，他可以有正常的构造方式，提供时间，日志等级和日志内容，来构造一条日志，也可以由字节序列来构造一条日志。所以在架构图中，Message作为一个抽象类存在，运行日志和操作日志将继承Message，并且实现他的三个接口，最主要的就是转为字符串和转为字节序列这两个函数。

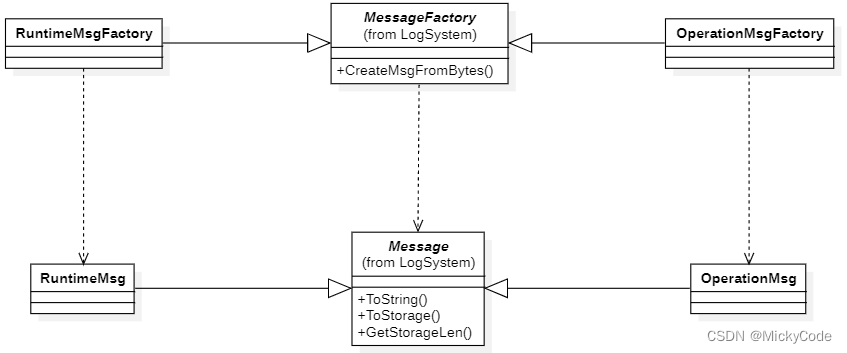

  整个日志体系都是依赖与Message这个抽象类，在读取日志过程中，我们需要将字节序列转换为日志消息对象，这个需要动态调用构造函数，所以也就需要一个工厂来创建消息对象，于是就有了MessageFactory这个抽象类，每个具体日志类都需要由一个日志工厂。而动态创建对象是在读取日志过程中，所以LogReader组合了工厂。

  中间的LogManager是唯一的非抽象类，在原本的设计中，也属于抽象类，但是Message和读取流的独立，使得LogManager的变化消失，所以就由抽象类，变为了具体类。LogManager具有输出日志和读取日志的功能，还能够配置各个日志通道的等级。

  LogExporter为日志输出基类，由于日志输出的通道会有多个，所以将日志输出通道做成链表式，在LogManager中进行注册。比如注册了Uart通道和Flash通道，LogManager中的输出通道链表为 UART -> Flash，在输出日志时，就会遍历链表，先进行UART日志输出，再进行Flash日志输出。这也就是设计模式中的观察者模式。

  LogReader为日志读取基类，由于日志读取是较长的过程，所以这里使用了流的设计，由于读取的策略有多种，所以再LogManager中提供一个读取策略ReadStrategy，返回一个读取流ReadStream。读取流提供read方法，来都一条日志，提供close方法来结束读取释放资源，读取策略由读取方向、读取地址和筛选规则，三个部分组成。能够通过不同的策略实现，全量读取、读取最后N条日志，筛选某个时间范围的日志，筛选某个等级的日志。

  3. FLash日志读写设计

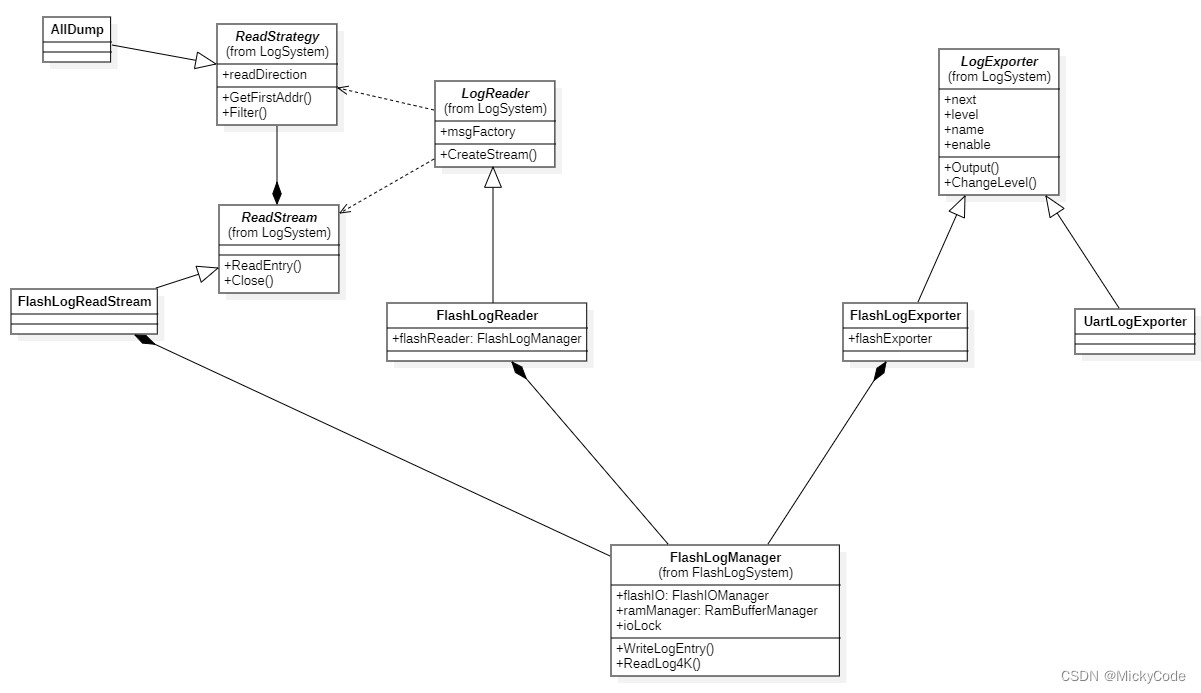

• flash日志读写设计框架



• 设计解析

  Flash模块可以作为日志的输出通道，同样也算日志的读取通道，所以FlashLogManager需要为两个读写两个接口服务，只读的情况下，直接依赖FlashIO就可以，写的情况较为复杂，日志首先是纪录到RamBuffer的缓存空间中，而RamBuffer是RamNode组成一个Buffer链表，一般是两个buffer，互为备份，当一个buffer写满时，将buffer挂在到FlushList中，释放信号量，让WriteTask捕捉到信号，拿到Buffer内容写道Flash中，这个过程是异步实现，可能会花费较多的时间，所以在释放信号量后，就直接切换Buffer。注：在原有的设计中也有双缓存区设计，但是不合理的地方在于两个buffer共用一个互斥锁，导致flash在写出时，无法再向buffer缓存中写入日志。buffer的锁应该是独立的，而不能共用一把锁。

  由于要支持复位保留日志的特性，所以我修改了链接脚本，将链接脚本里的RAM长度，缩小了20K，而栈顶指针的计算方式是 RAM ORIGIN + LEN，由于LEN减小了20k，所以栈顶指针就减小了20K由于栈的生长方向由高地址向低地址，所以这一片空间就不会被使用，RAM的机制是只要不掉电，数据就不会消失，如果板子跑飞，复位后，并没有发生掉电的情况，所以数据并不会消失，这一片空间，没有其他的使用者，所以日志可以直接恢复。

4. 日志系统部署

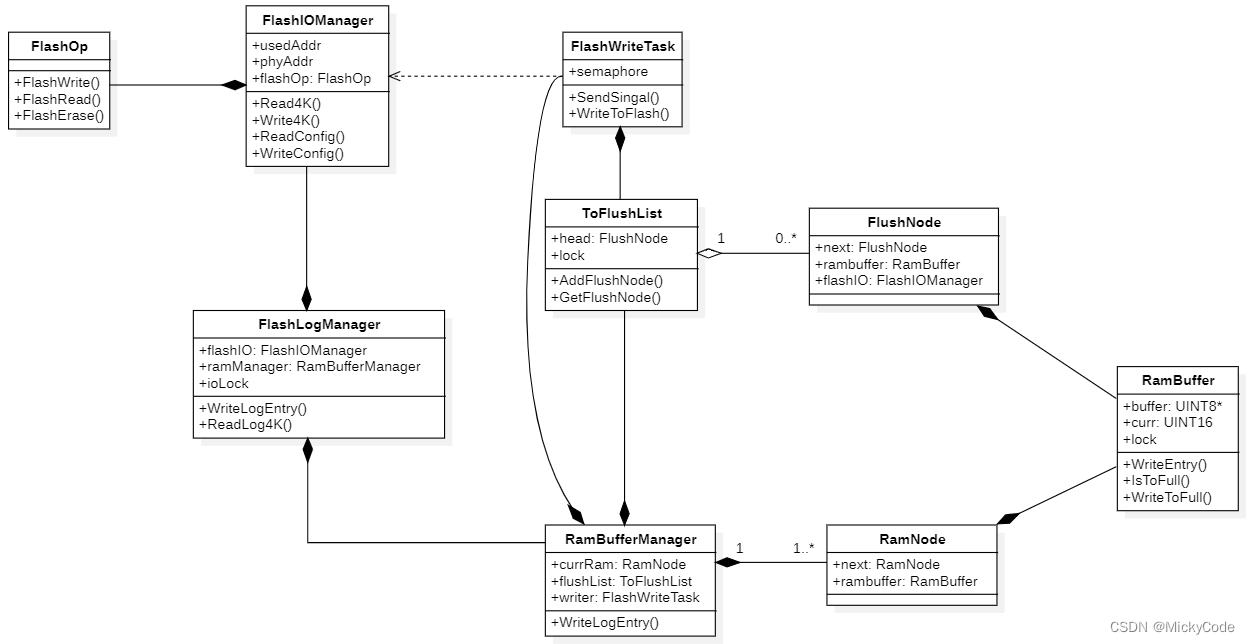

• 消息实现



• flash读写实现


  这就是最终的部署图，FlashLogManager需要实现读写两个接口，所以就由了FlashLogReader和FlashLogExpoter，在这一张图中，并没有画出更多的读取测试，只有一个全量读取，另外本系统对互斥锁和信号量做出了了封装，所以这个日志系统适用与所有操作系统，甚至可以用在裸机上。

5. 总结

此项目日志系统使用的是C语言，并且使用的是面向对象的方式来实现，可以明确感受到面向对象的方式增强的对代码架构的组织能力，不在聚焦于某一个函数，某一个数据结构，而是以类和对象为单元进行分析，然后将一系列的类进行组合称为组件，再以组件的方式部署项目，这样就使得我们对于代码的驾驭能力提升了一个级别，面向对象后的一个好处也再可扩展性，多态的特性使得代码的扩展更加方便，还有众多的设计模式可以参考，可以加快我们对于软件架构的思考。但在开发过程中，也感受到了C语言的局限性，C语言并不是为面向对象设计的语言，为了方便我并没有对属性进行进一步的封装，使得所有的类成员都是public，这对于项目复杂后，并不利于扩展，依靠程序员自己的素养来保证不会过分访问。还有就是C语言的错误系统，并没有异常机制来处理错误，只能通过错误码来实现，这就使得，C语言类中的返回值基本都是errno_t类型，代码中充斥着if(ret != 0)这样的语句。从开发角度而言，我更希望使用C++、python和Java这样的语言来进行大型框架编程，当然从设计角度而言，并没有什么区别。
