💥1 概述

利用数据驱动方法结合卷积神经网络（CNN）和长短期记忆网络（LSTM）的混合深度模型进行电池剩余使用寿命（RUL）预测
使用充电曲线数据的混合CNN-LSTM进行电池剩余使用寿命预测

基于卷积神经网络（CNN）和长短期记忆网络（LSTM）的混合深度模型，采用数据驱动方法进行电池剩余使用寿命（RUL）预测。
CNN和LSTM并行用于从多个可测量数据（电压、电流、温度、容量）中提取特征。CNN用于提取多通道充电曲线的特征，而LSTM则用于提取与时间依赖性相关的放电曲线的历史容量数据特征。

一、电池剩余使用寿命（RUL）的定义与预测框架

1. RUL的核心定义
   锂电池RUL指其最大可用容量衰减至失效阈值（通常为额定容量的80%）所经历的循环次数或充放电周期数。例如，当电池容量降至初始容量的80%时即判定寿命终止，RUL即为当前时刻至该阈值的剩余循环次数。
2. 预测方法分类
   • 模型法：基于电化学机理或经验公式（如单/双指数模型、多项式模型）拟合容量衰减轨迹。
   • 数据驱动法：直接从传感器数据（如电压、电流、温度）中学习退化规律，无需先验物理模型。
   • 融合法：结合模型法与数据驱动法的优势，提升鲁棒性。
     混合CNN-LSTM属于数据驱动法，通过深度学习自动提取退化特征并建模时序依赖。

---

二、充电曲线数据的关键特征与预处理技术

1. 充电曲线的局限性

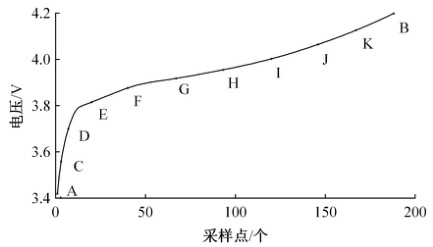

   原始充电曲线在恒流阶段存在电压平台区，变化平缓且易受噪声干扰，难以直接提取有效特征。
2. 增量容量分析（ICA）的核心作用
   • 原理：对充电曲线微分（dQ/dVdQ/dV），将电压平台转换为IC曲线的峰值特征（图2）。
   • 特征物理意义：

• 峰值位置偏移：反映内阻增加（如集流体腐蚀）。
• 峰值高度降低：指示活性材料损失。
• 峰面积缩小：对应锂离子损失。
  • 优势：仅需局部SOC范围数据，适用于实车片段化充电场景。

1. 预处理流程
   • 数据平滑：高斯滤波消除采样噪声（图6）。
   • 特征压缩：Douglas-Peucker算法保留曲线关键转折点（图2）。



   • 特征工程：提取IC峰值、对应电压、左右斜率、恒压段充电时间等。

---

三、CNN与LSTM在电池RUL预测中的协同机制

1. CNN：空间特征提取器

• 1D卷积操作：沿时间轴滑动卷积核，捕获局部充电曲线模式（如电压突变段）。
• 多尺度架构：
• 并行处理原始曲线、平滑曲线、下采样曲线，捕捉不同频率特征。
• 例：卷积核大小分别为40/80，数量28-64个。



  • 优势：抗噪声能力强，自动学习显著特征。

2. LSTM：时序依赖建模器

• 门控机制：通过输入门、遗忘门、输出门控制信息流，解决长期依赖问题。
• 退化建模：将CNN提取的特征作为输入，学习容量衰减的长期趋势（如非线性衰减拐点）。
• 注意力机制增强：加权聚焦关键时间步特征（如IC峰值突变点）。

3. 混合架构设计（图3, 图4.9）

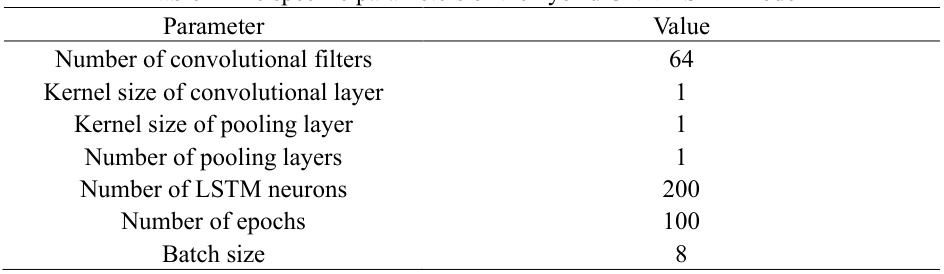

层级	功能	典型参数
输入层	接收充电曲线片段	形状 [None, T, 1] (T为时间步)
CNN层	1D卷积+ReLU+最大池化	卷积核64个，大小40
LSTM层	时序建模	神经元32-200个
全连接层	特征融合+RUL回归输出	Dropout防过拟合

四、混合模型的性能优势与实验验证

1. 对比单一模型
   • CNN单独使用：忽略序列依赖性，R²分数较低。
   • LSTM单独使用：特征提取能力弱，依赖手动构造健康因子。
   • 混合模型：

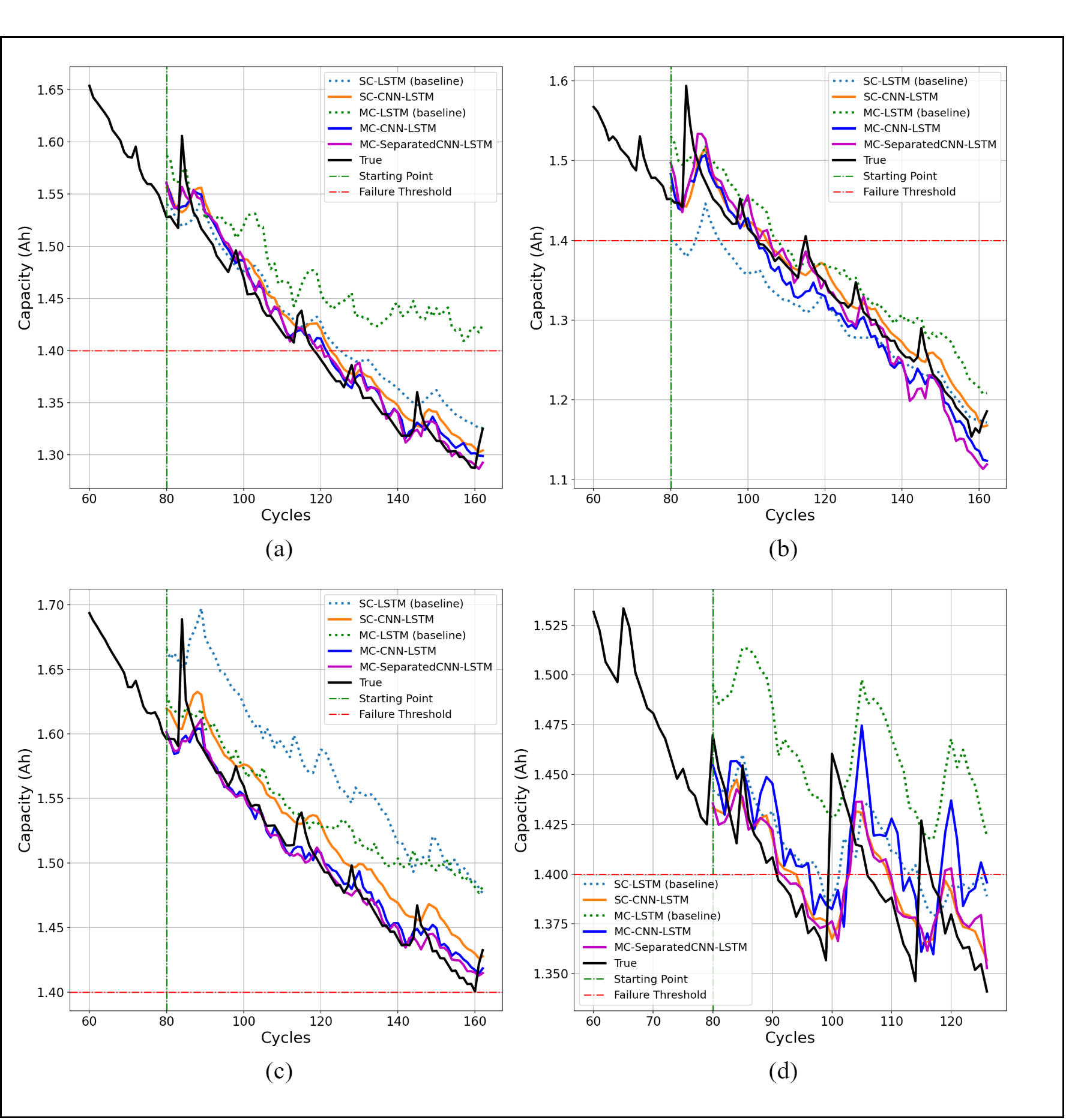

• NASA数据集上R² > 0.95，MAE < 2.39%。
• 较BiLSTM/RNN模型误差降低30%以上。

1. 关键改进技术
   • 数据增强：幅度-相位双扰动（APP）生成合成数据，提升小样本泛化性。
   • 特征融合：联合直接健康因子（容量）与间接因子（IC曲线特征、恒压段时间）。
   • 超参数优化：Optuna框架自动搜索最佳网络结构。

---

五、挑战与未来方向

1. 当前局限
   • 实车数据碎片化：充电片段不完整影响ICA特征提取。
   • 跨电池泛化性：不同老化模式（如锂沉积 vs. SEI膜增长）需自适应建模。
2. 创新方向
   • 迁移学习：利用实验室数据预训练，微调实车数据。
   • 物理信息融合：将电化学方程作为约束嵌入损失函数，增强可解释性。
   • 多模态输入：结合温度、阻抗谱（EIS）数据提升精度。

---

结论

混合CNN-LSTM模型通过CNN提取充电曲线的空间模式（如IC峰值偏移）、LSTM建模容量衰减的时序动态，显著提升了电池RUL预测的精度与鲁棒性。未来需进一步解决实车场景的数据质量与跨电池泛化问题，并向“物理约束+数据驱动”的融合框架演进。

📚2 运行结果

部分代码：

# Prediction
        valPredict = model.predict([valX_lstm, v_valX_cnn, i_valX_cnn, t_valX_cnn])
        testPredict = model.predict([testX_lstm, v_testX_cnn, i_testX_cnn, t_testX_cnn])

        # Inverse transform MinMaxScaler / denormalize
        inv_valY = SS_val_lstm.inverse_transform(v_valY_cnn)
        inv_valPredict = SS_val_lstm.inverse_transform(valPredict)

        inv_testY = SS_tt_lstm.inverse_transform(v_testY_cnn)
        inv_testPredict = SS_tt_lstm.inverse_transform(testPredict)

        # get evaluation metrics ontest data
        test_mae = mean_absolute_error(inv_testY, inv_testPredict)
        test_mse = mean_squared_error(inv_testY, inv_testPredict)
        test_mape = mean_absolute_percentage_error(inv_testY, inv_testPredict)
        test_rmse = np.sqrt(mean_squared_error(inv_testY, inv_testPredict))
        print('\nTest Mean Absolute Error: %f MAE' % test_mae)
        print('Test Mean Square Error: %f MSE' % test_mse)
        print('Test Mean Absolute Percentage Error: %f MAPE' % test_mape)
        print('Test Root Mean Squared Error: %f RMSE' % test_rmse)

        # Save evaluation metrics
        with open(os.path.join(save_dir, model_dir, 'eval_metrics.txt'), 'w') as f:
            f.write('Train data: ')
            f.write(json.dumps(train_x_data))
            f.write('\nVal data: ')
            f.write(json.dumps(val_x_data))
            f.write('\nTest data: ')
            f.write(json.dumps(test_x_data))
            f.write('\n\nTest Mean Absolute Error: ')
            f.write(json.dumps(str(test_mae)))
            f.write('\nTest Mean Square Error: ')
            f.write(json.dumps(str(test_mse)))
            f.write('\nTest Mean Absolute Percentage Error: ')
            f.write(json.dumps(str(test_mape)))
