⛄一、CNN-GRU数据预测

1 理论基础
1.1 CNN算法
负荷序列数据为一维数据，用一维卷积核对数据进行卷积处理，以获取数据的特征。
现设定卷积核的维度为3，移动步长为1，对输入数据进行卷积，以获得特征图图谱，即：

式中：yj为第j个位置的特征值输出；xj为第j个位置的数据值；uj为第j个位置的卷积核值。

1.2 GRU算法
将经过卷积之后产生的特征序列作为GRU的输入。GRU由LSTM发展而来，LSTM是RNN的变体。RNN网络通过对输入信号的循环保证了信号的持续存在。LSTM是由RNN网络改进而来，在RNN的基础上加入了记忆单元和门机制，有效地解决了长序列训练中存在的梯度消失和梯度爆炸问题。

LSTM用输入门、遗忘门和输出门3个门函数来控制输入值、遗忘值和输出值。GRU网络较LSTM网络有所简化，GRU网络由新门和重置门两个门函数构成，其结构如图1所示。

图1 GRU的网络结构图
zt为更新门，用来决定上一层隐藏层状态中有多少信息传递到当前的隐藏状态ht中，经过sigmoid函数将结果映射到0～1之间，即：

rt为重置门，决定上一时刻隐藏层状态有多少信息需要被遗忘，经过sigmoid函数将结果映射到0～1之间，越接近1信息越容易被保留，即：

确定当前的记忆内容，将重置门rt与ht–1进行Hadamard乘积决定当前的记忆内容中要遗忘多少上一时刻的隐藏层的内容，然后与新的输入数据结合放入tanh激活函数中，即：

最后确定当前隐藏层保留的信息，通过zt和1–zt确定哪些历史数据和当前数据需要更新，即：

2 预测结果及分析
2.1 CNN-GRU预测模型建立
1）获取数据。本文选取某地区商业生活、工业生产的总负荷数据作为实验数据。在电网上搭建负荷采集设备，每h采集一次。研究发现在气象因素中温度对负荷的影响最大。由于其他气象因素获取困难、不易量化，在数据集中加入最高温度、最低温度、平均温度结合负荷数据构成测试样本；

2）数据处理。获得的数据中除含有负荷值外，还有最高温度、最低温度、平均温度等温度数据。由于现场采集情况复杂，数据中有许多空值数据，在进行模型训练之前需要对数据进行清洗并进行归一化处理。将数据分为训练数据和测试数据；

3）搭建CNN-GRU网络模型，对模型进行训练。首先将处理后的数据放入CNN网络中，进行卷积和池化操作，提取数据新的特征。然后将经过卷积处理之后的数据放入RNN网络中，由于输入数据为一维时间序列，因此使用一维卷积层。在卷积层中，卷积步长设为1，使用RELU函数作为激活函数。将归一化后的训练集数据输入搭建好的CNN-GRU网络中进行训练；

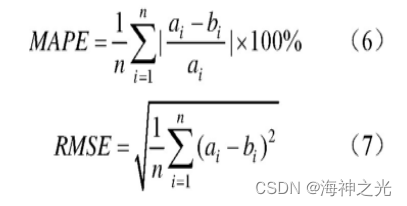

4）模型评价。将测试集数据输入到训练好的CNN-GRU网络中，以均方根误差（root mean square error,RMSE）和平均相对误差（mean absolute percent error,MAPE）作为准确度评价指标对训练好的模型进行评价。

式中：n为预测点个数；ai为第i个预测点的电力负荷预测值；bi为第i个预测点的电力负荷真实值。MAPE值和RMSE值越小，预测准确率越高。

⛄二、部分源代码

%% 清空环境变量
warning off % 关闭报警信息
close all % 关闭开启的图窗
clear % 清空变量
clc % 清空命令行
tic
% restoredefaultpath

%% 导入数据
res = xlsread(‘data.xlsx’);

%% 数据分析
num_size = 0.7; % 训练集占数据集比例
outdim = 1; % 最后一列为输出
num_samples = size(res, 1); % 样本个数
res = res(randperm(num_samples), 😃; % 打乱数据集（不希望打乱时，注释该行）
num_train_s = round(num_size * num_samples); % 训练集样本个数
f_ = size(res, 2) - outdim; % 输入特征维度

%% 划分训练集和测试集
P_train = res(1: num_train_s, 1: f_)‘;
T_train = res(1: num_train_s, f_ + 1: end)’;
M = size(P_train, 2);

P_test = res(num_train_s + 1: end, 1: f_)‘;
T_test = res(num_train_s + 1: end, f_ + 1: end)’;
N = size(P_test, 2);

%% 数据归一化
[p_train, ps_input] = mapminmax(P_train, 0, 1);
p_test = mapminmax(‘apply’, P_test, ps_input);

[t_train, ps_output] = mapminmax(T_train, 0, 1);
t_test = mapminmax(‘apply’, T_test, ps_output);

%% 数据平铺
% 将数据平铺成1维数据只是一种处理方式
% 也可以平铺成2维数据，以及3维数据，需要修改对应模型结构
% 但是应该始终和输入层数据结构保持一致
p_train = double(reshape(p_train, f_, 1, 1, M));
p_test = double(reshape(p_test , f_, 1, 1, N));
t_train = double(t_train)‘;
t_test = double(t_test )’;

%% 数据格式转换
for i = 1 : M
Lp_train{i, 1} = p_train(:, :, 1, i);
end

for i = 1 : N
Lp_test{i, 1} = p_test( :, :, 1, i);
end

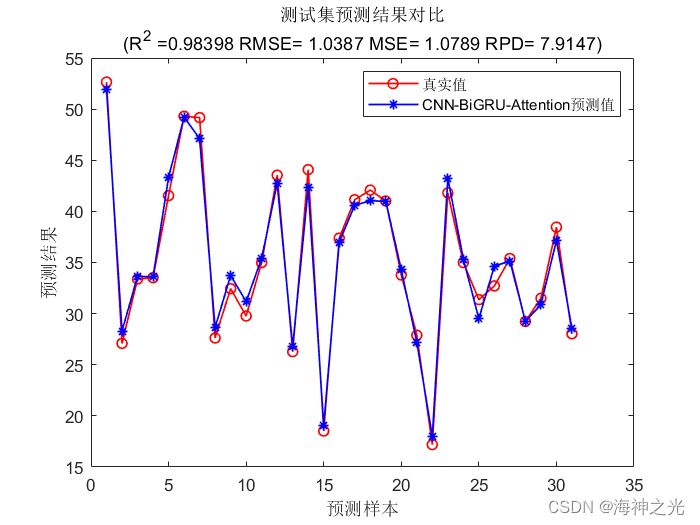

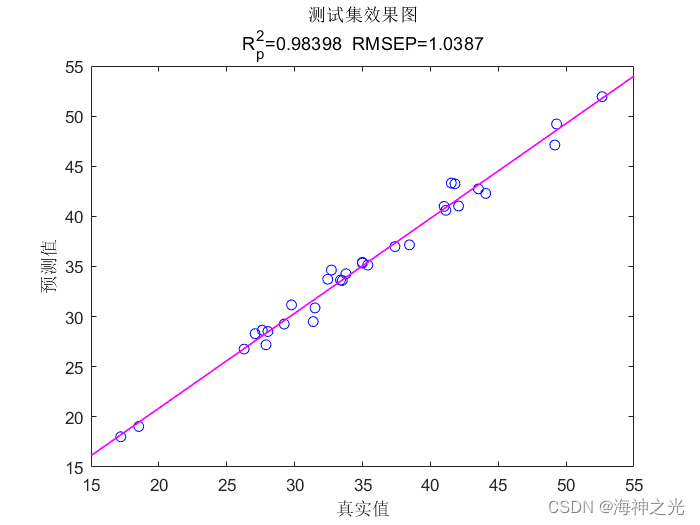

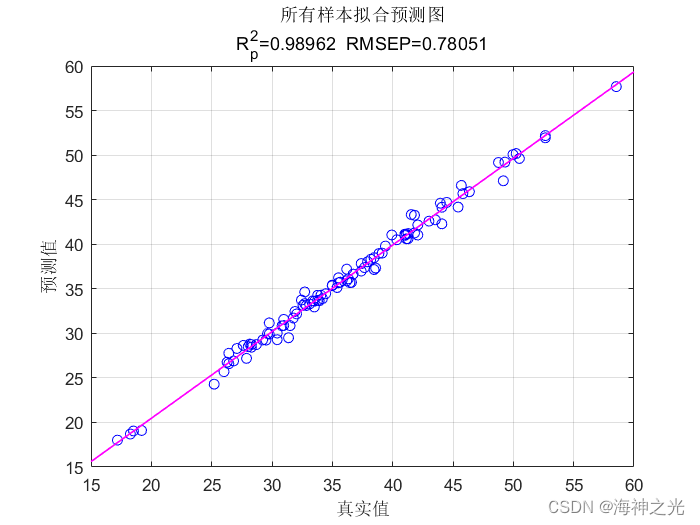

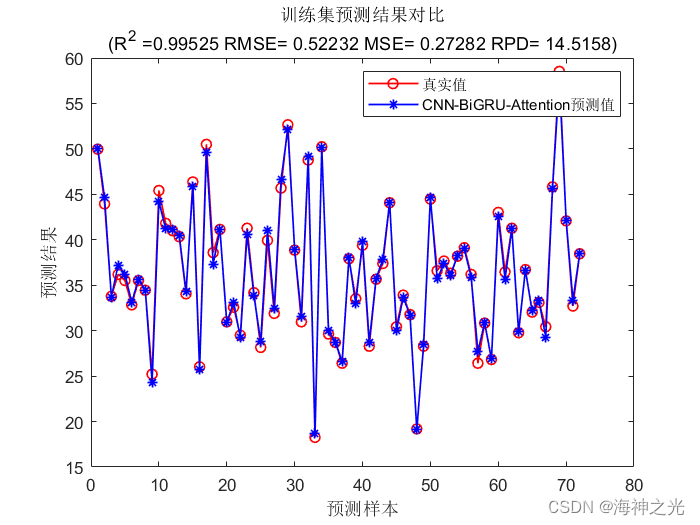

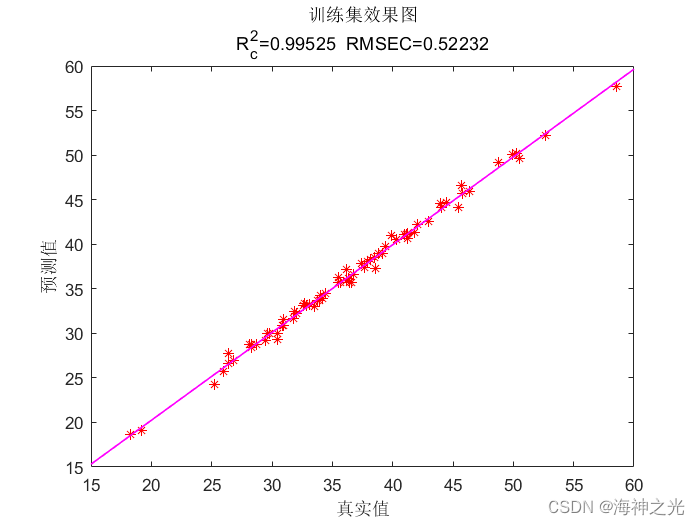

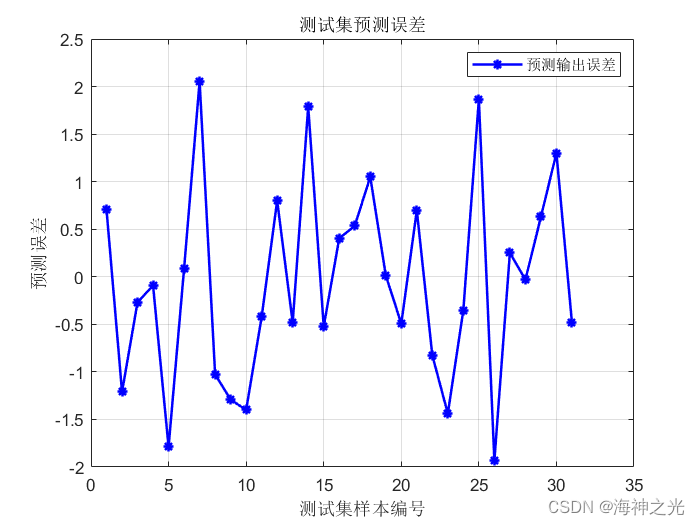

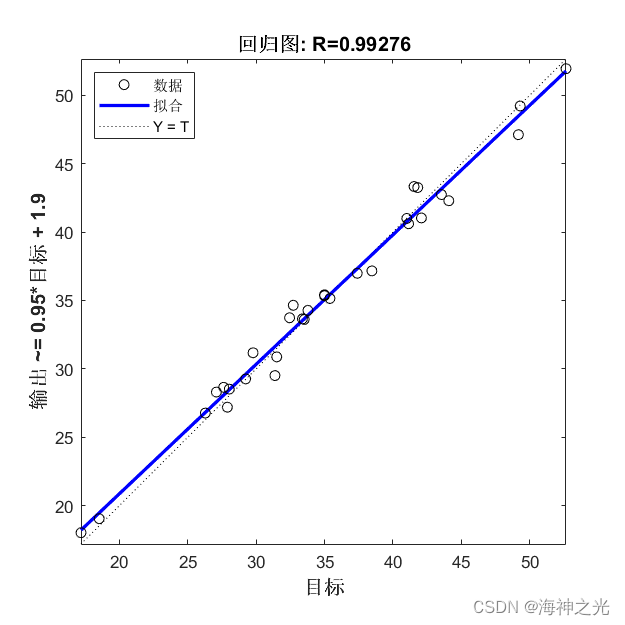

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]张立峰,刘旭.基于CNN-GRU神经网络的短期负荷预测[J].电力科学与工程. 2020,36(11)

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
