前言

智能图传检测系统集成了多个模块和功能。硬件端由ESP32作为中控，负责数据通信与处理，ESP32-Cam用于实时获取监控图像并传输，0.96寸OLED显示当前环境数据。温湿度模块用于检测环境的温湿度，补光灯模拟日常光照，风扇和雾化器根据环境温湿度阈值在自动模式下启动，以保持合适的环境条件。同时，电机控制自动旋转鸡蛋，蜂鸣器用于设备的报警和状态提示。

APP端通过MQTT协议与设备进行信息交互，可以展示底层设备的数据，支持设置温湿度阈值，并将环境数据存储在数据库中，方便用户查询历史数据。用户可以通过APP获取设备环境图像进行远程监控，远程控制设备的开关，并可设置定时任务，控制电机的自动翻转和补光灯的开关，进一步提高自动化管理的效率。

---

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

---

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

---

一 连线图

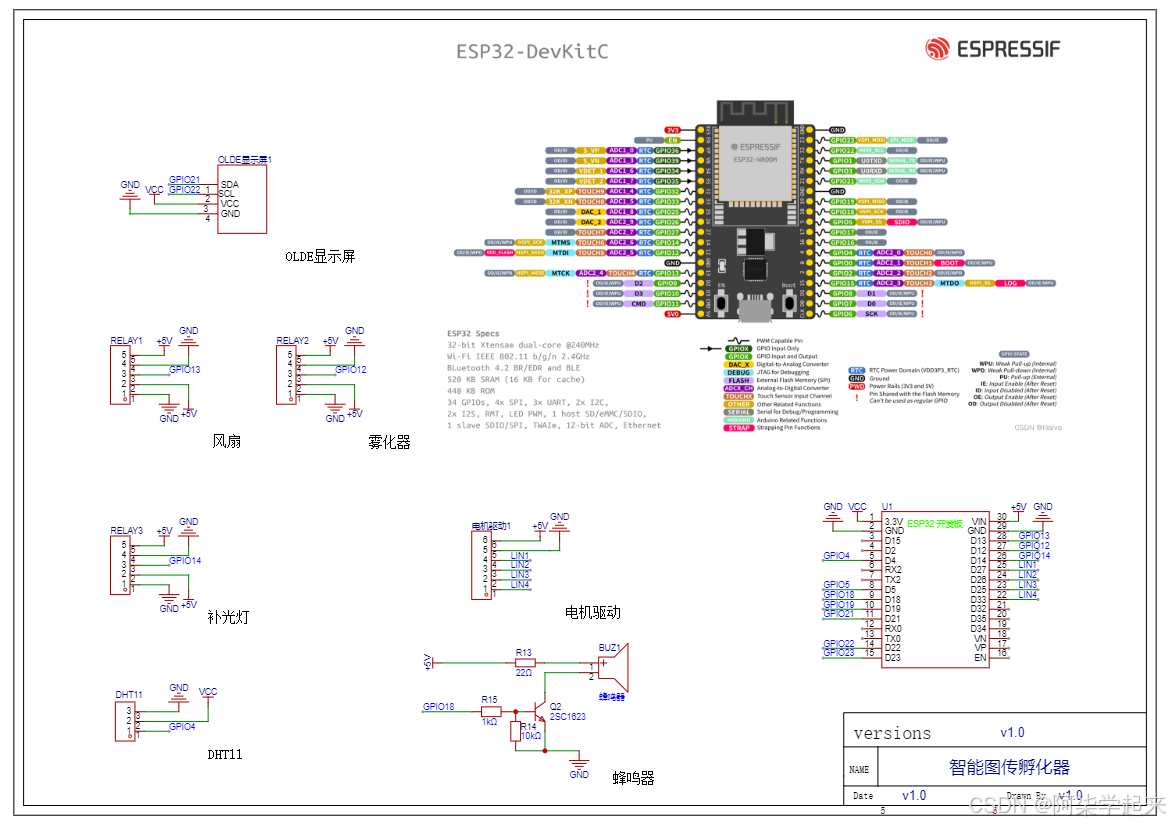

1 原理图

2.开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔3秒会向APP传输一次数据。

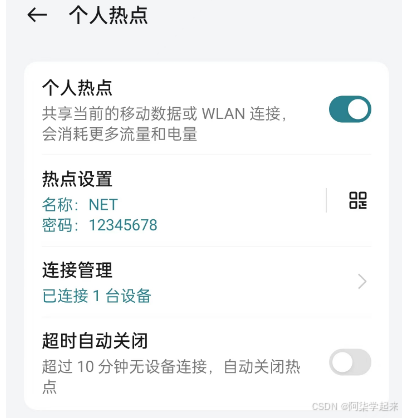

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

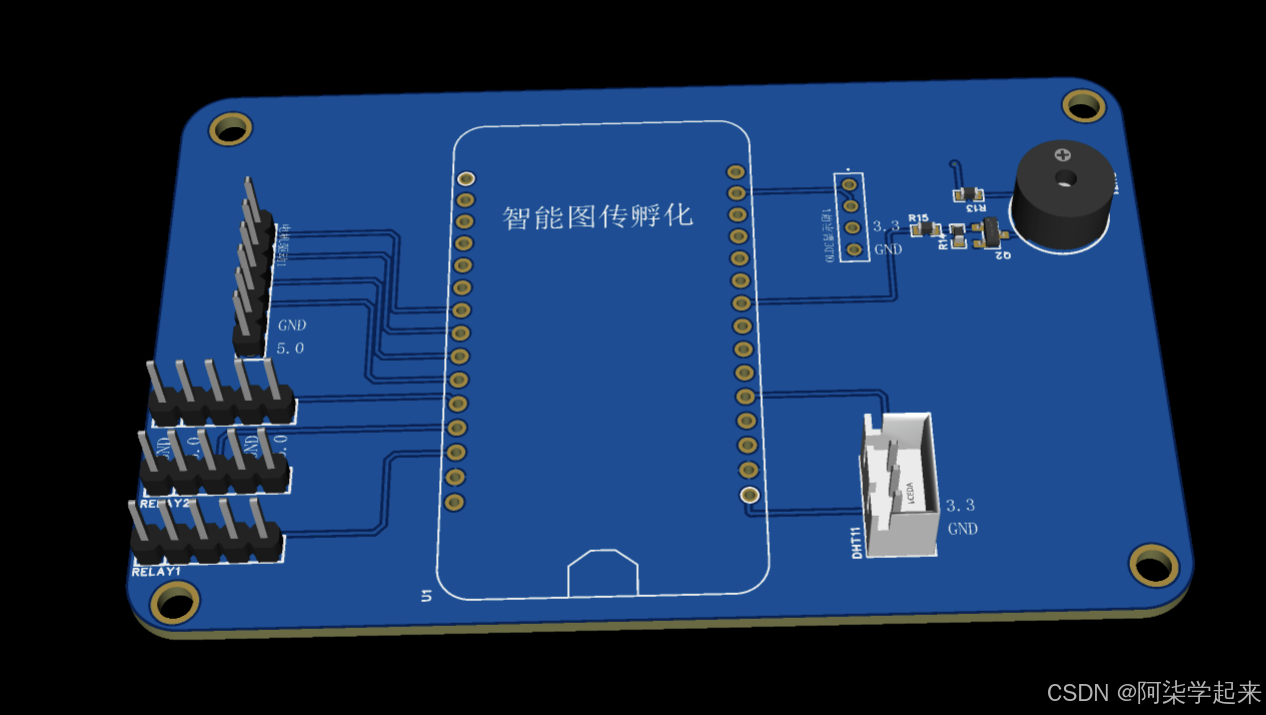

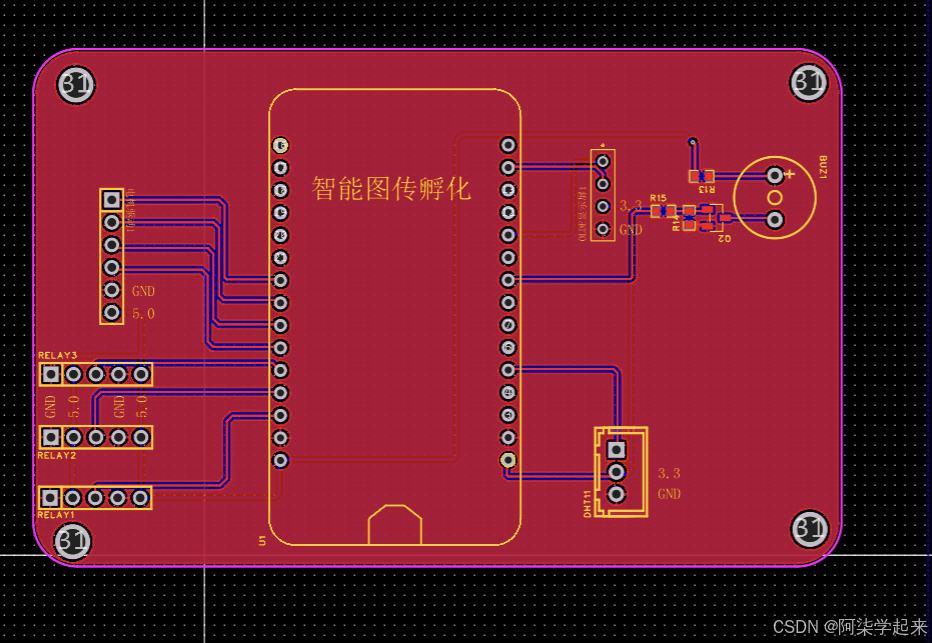

2 PCB效果

3 实物效果

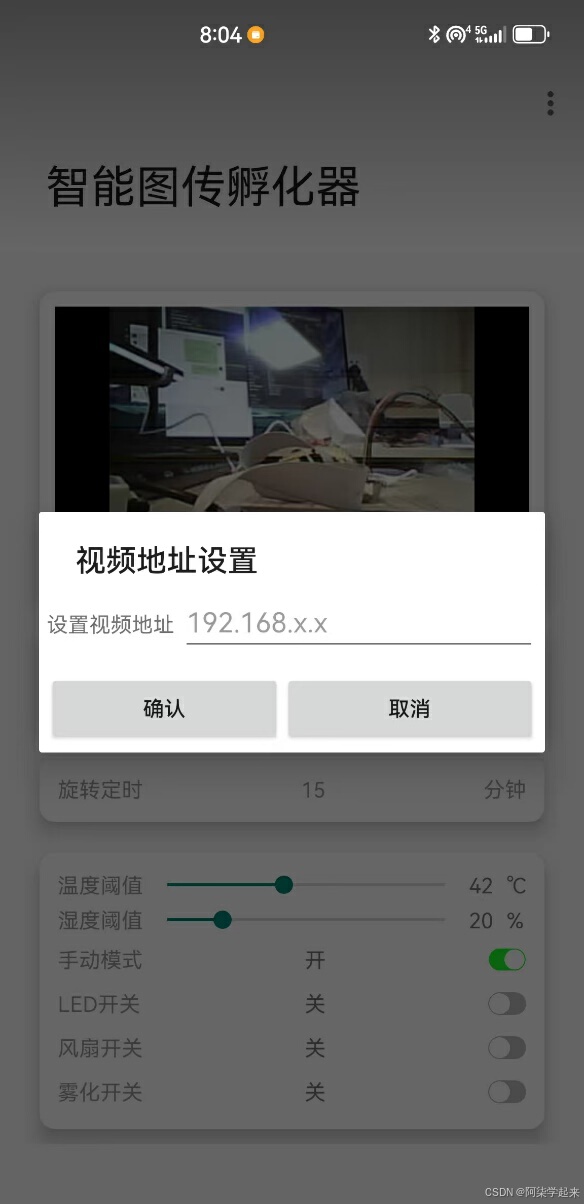

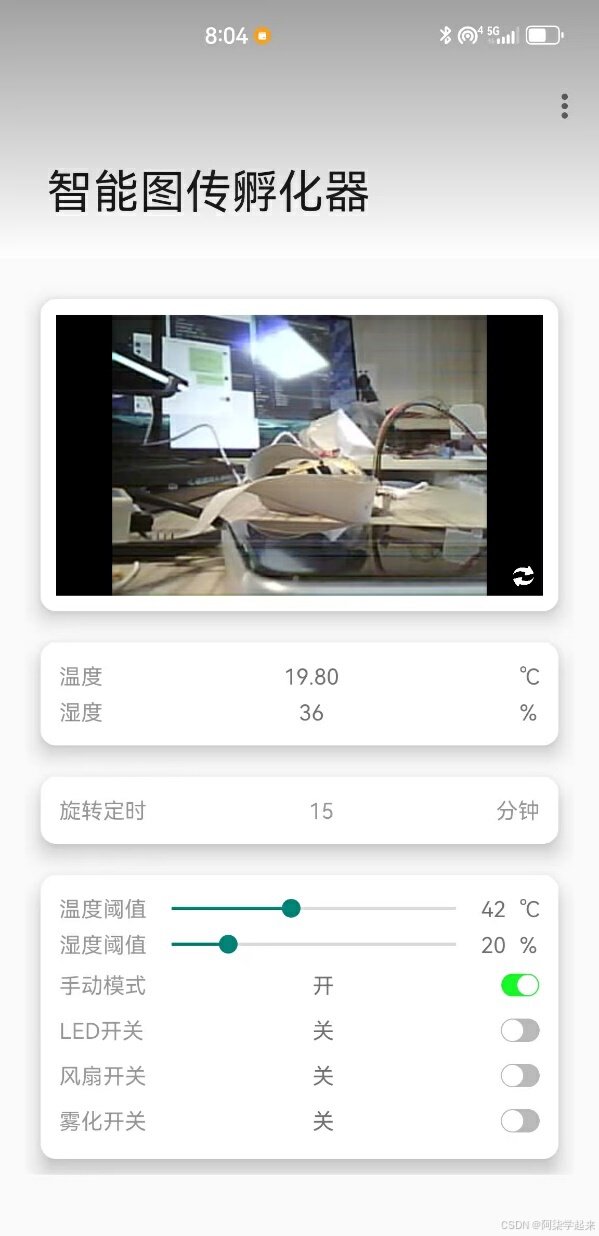

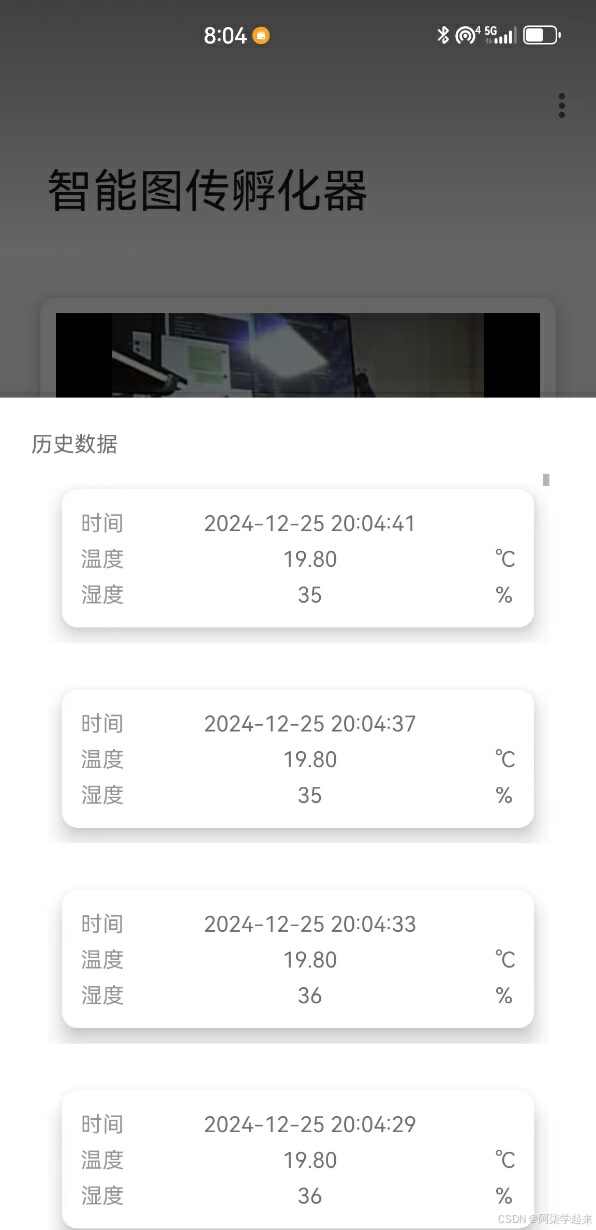

4 APP效果

5 功能概括

（1）硬件端

1. ESP32：用于所有程序的中控和模块数据通信；
2. ESP32-Cam：使用图传技术进行监控图像获取；
3. 0.96寸OLDE：用于显示当前当前环境数据。
4. 温湿度模块：获取环境的温湿度情况；
5. 补光灯：照明模块来模拟日常的光照时间
6. 风扇：可以设置环境的温度阈值，在自动模式下，若温度过高，则开启风扇进行通风
7. 雾化器：可以设置环境的湿度阈值，在自动模式下，若湿度过迪，则开启雾化器
8. 电机：使用电机的控制自动旋转鸡蛋
9. 蜂鸣器：用于设备报警和状态提示；

（2）APP端

1. 使用MQTT协议与设备进行信息交互；
2. 可采集到底层设备数据并且展示到界面UI中；
3. 可以设置环境温湿度阈值
4. 使用数据库保存环境数据，用过历史数据查询
5. 可获取到设备的环境图像，达到监控作用
6. 可以直接远程控制设备+的开启关闭
7. 可以设置远程设置定时任务，实现电机的自动翻转以及补光控制

（3）ESP32端

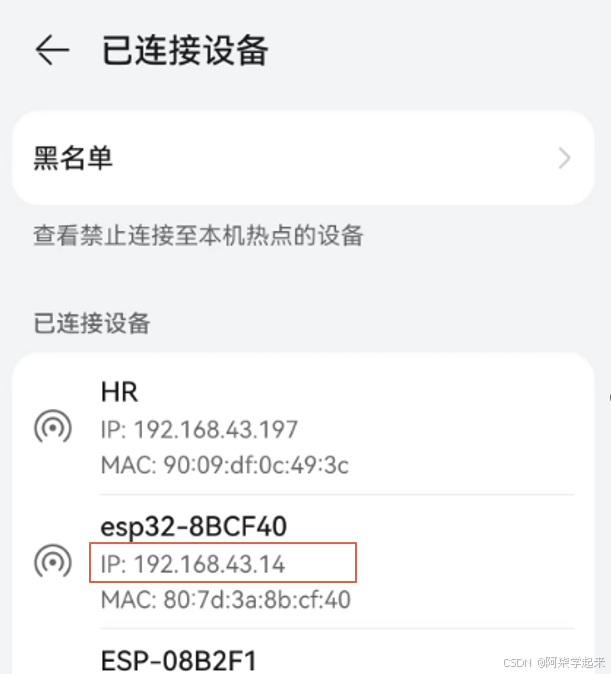

1. 填写对应的IP地址

（4）云平台使用（需要可以找我获取）

只是链接各个设备使用，采用MQTT即时通讯；

（5）演示视频

通过网盘分享的文件：智能图传孵化器.mp4

链接: https://pan.baidu.com/s/1ZmRjkbByspHAlDfYoM7ahw?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1. 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。



（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

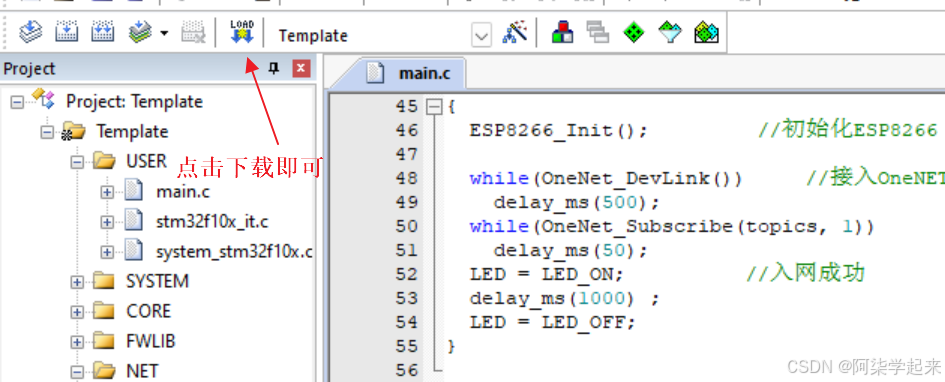

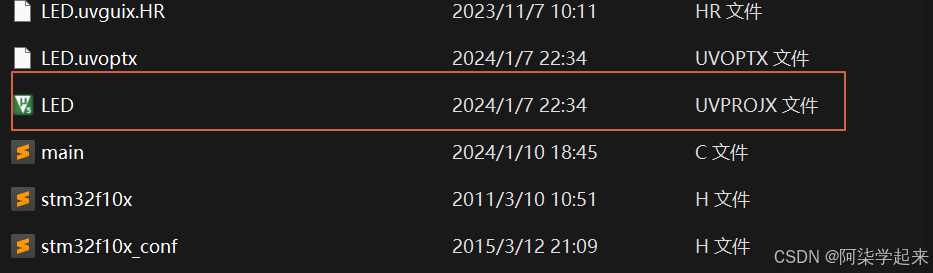

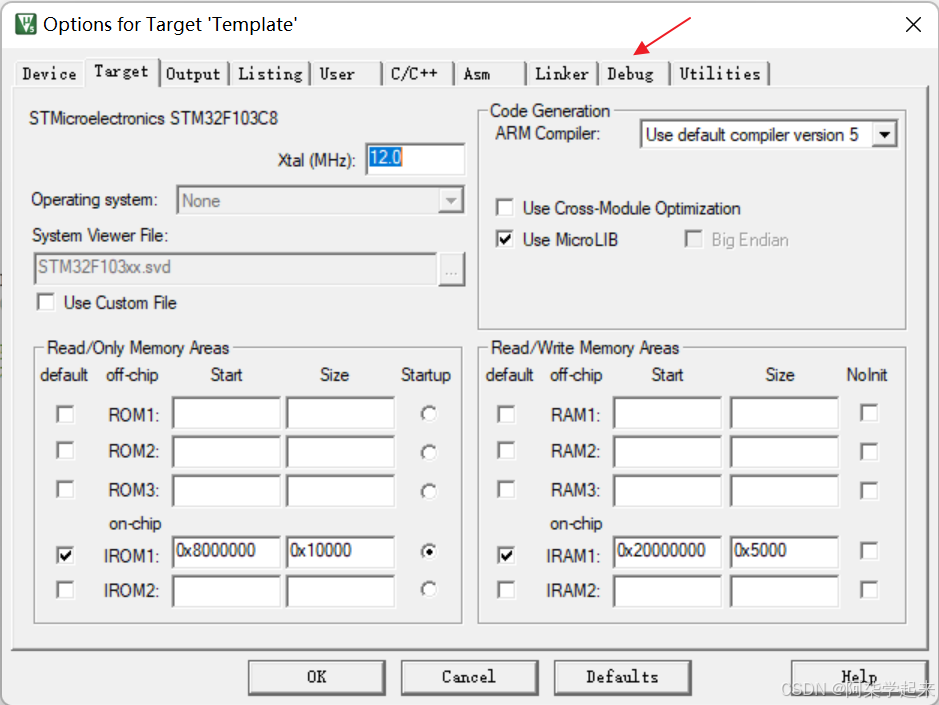

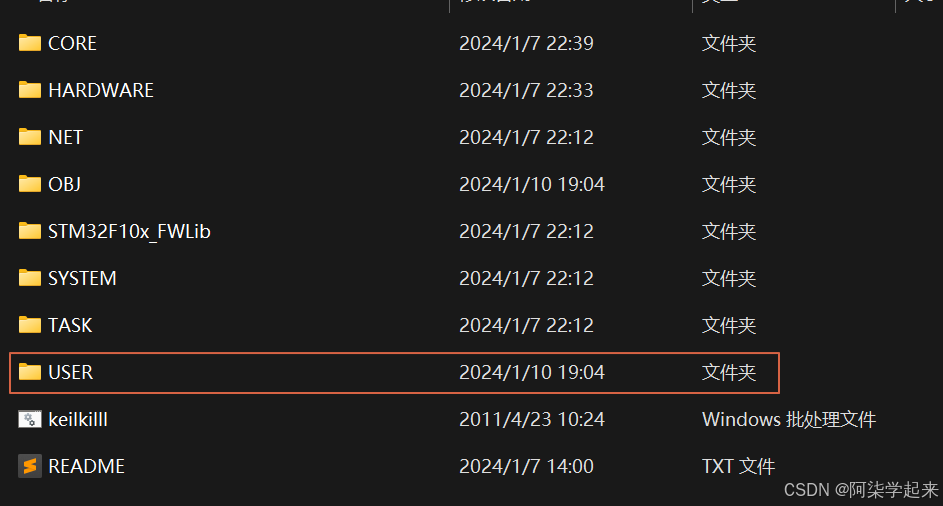

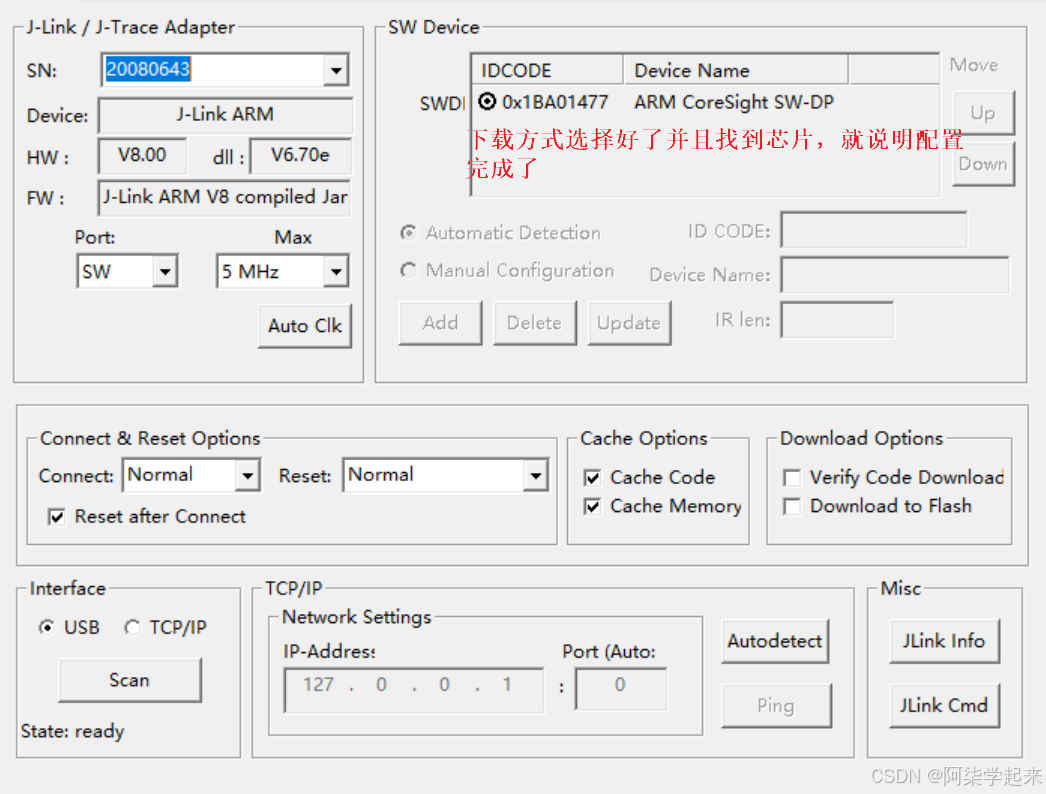

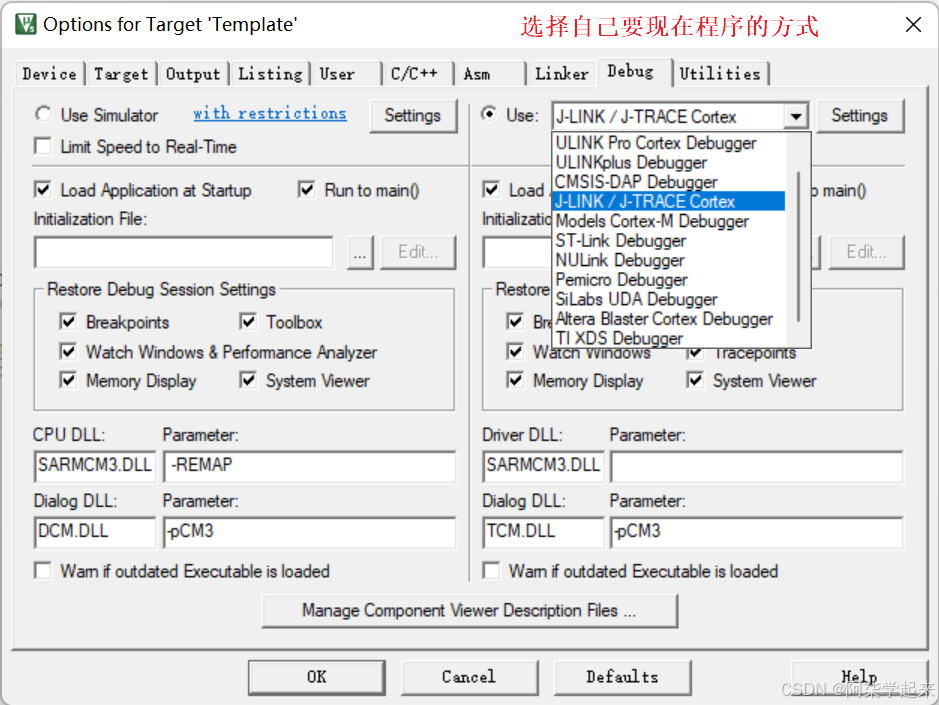

2. 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作
2. 打开手机热点 热点名字：NET密码：12345678
3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）





三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn



安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0



安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）



四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

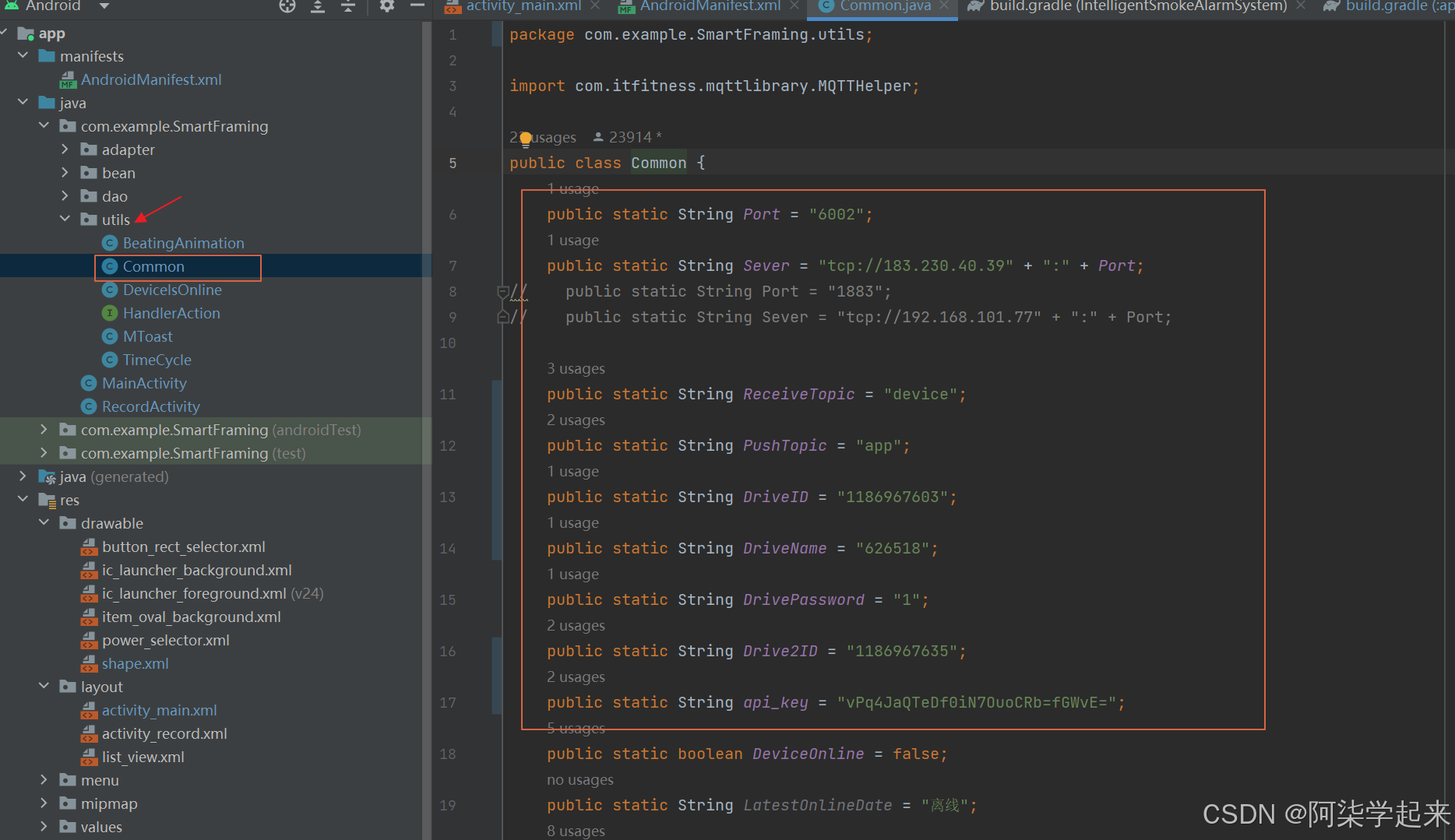

APP参数修改
