本文方案来自CSDN博主「东小东博客」
方案详情可查看原文：https://blog.csdn.net/dongxiaodongvip/article/details/121868288

用涂鸦Wi-Fi+蓝牙模组SDK完成复合物联网产品的控制

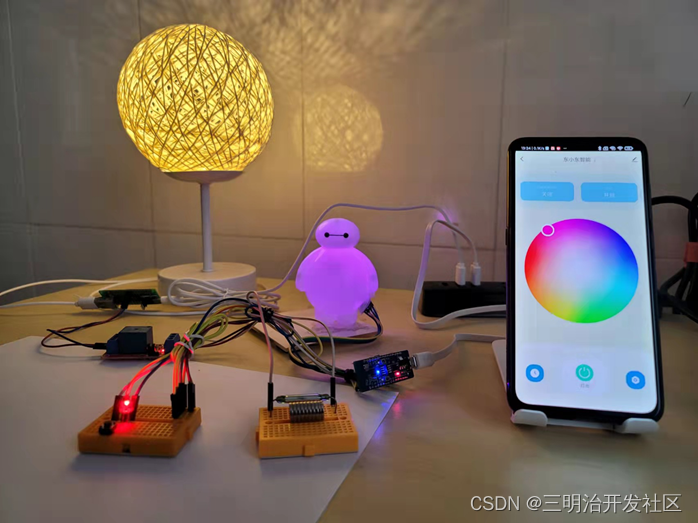

实现的功能：

• APP控制月球灯
• 本地月球灯控制
• APP控制“大白”颜色，实现各种颜色变身
• 门状态传感器状态APP显示
• 网络状态指示灯，连接服务器长亮，断开后闪烁
• 配网按键
• 云端定时功能
• 云端报警提示功能
• 云端历史数据查看
• 远程升级介绍

开发方式

Tuya 模组 SDK 开发
开发者利用涂鸦提供的SDK对模组进行二次开发，灵活性强，节省成本

硬件选型

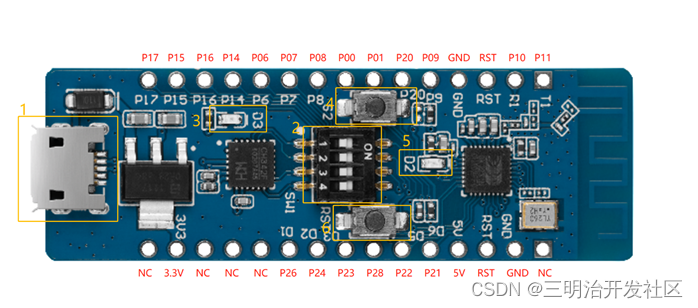

Wi-Fi&BLE SoC NANO主控板（BK7231N）

Wi-Fi &BLE 双模芯片

1：MICROUSB（CN1） ：即是 5V DC 输入口，也扩展了 2 个串口功能。
2：拨码开关（S1）： 拨码切到 ON 方向导通，通断 USB 转串口芯片的双串口和芯片串口之间的链路。
3： 指示灯（D3）：3.3V 电源指示灯。
4：按键（S2）：通过 P9 检测，初始化高电平，按下为低电平。
5：指示灯（D2）：通过 P16 控制，低电平点亮。
6：按键（RST）：复位按键，按下后芯片复位。

视频演示：【开源】制作一个有趣的涂鸦物联网小项目（涂鸦模组SDK开发 CBU BK7231N WiFi+蓝牙模组 HSV彩色控制）_哔哩哔哩_bilibili
