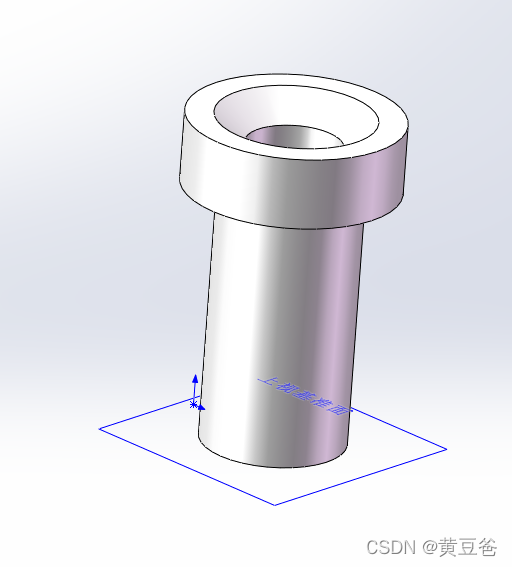

1、在solidworks中创建模型
在这里插入图片描述

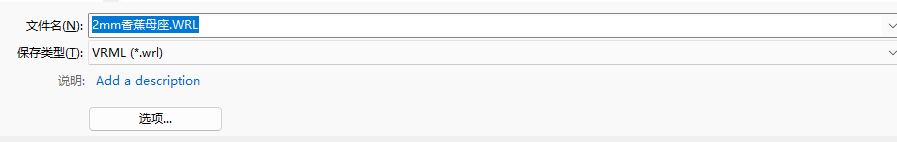

2、将模型保存为 wrl格式
在这里插入图片描述

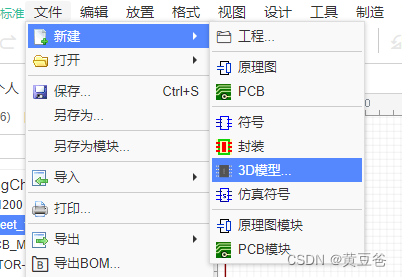

3、新建模型

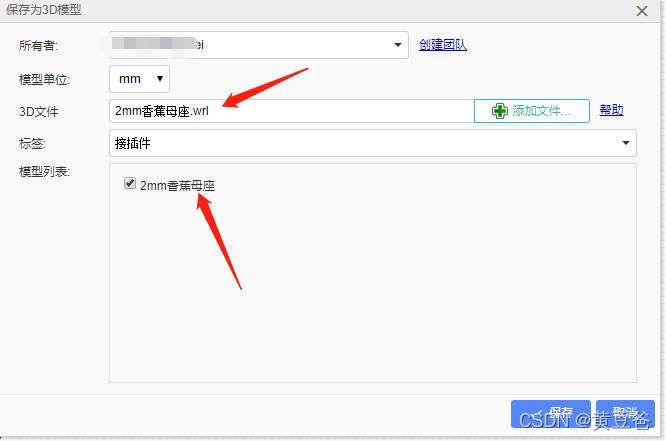

在EDA中新建模型，选择刚才的wrl文件，并选中模型列表中的模型，点击保存
在这里插入图片描述

在这里插入图片描述

4、调整模型

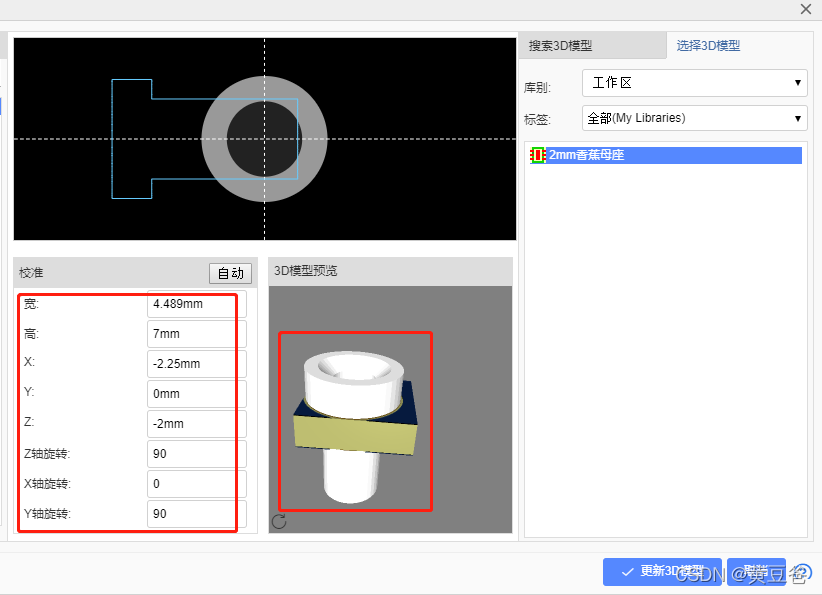

在EDA中打开模型编辑器，并选择对应的模型，调整器件的大小及在PCB上的安装位置

在这里插入图片描述

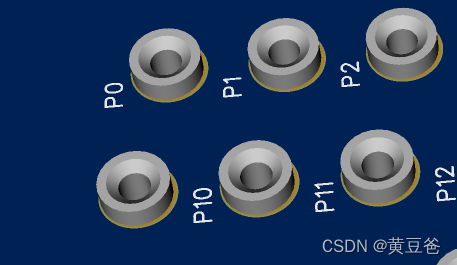

PCB中的预览效果
在这里插入图片描述

如果需要上色，在SW中上色后再导出文件即可。如下图：
在这里插入图片描述
