昇腾 - 用ATC（Ascend Tensor Compiler，简称ATC）工具进行模型转换

flyfish

昇腾张量编译器（Ascend Tensor Compiler，简称ATC）是异构计算架构CANN体系下的模型转换工具， 它可以将开源框架的网络模型以及Ascend IR定义的单算子描述文件（json格式）转换为昇腾AI处理器支持的.om格式离线模型。

以Orange Pi AI Pro 开发板 举例子

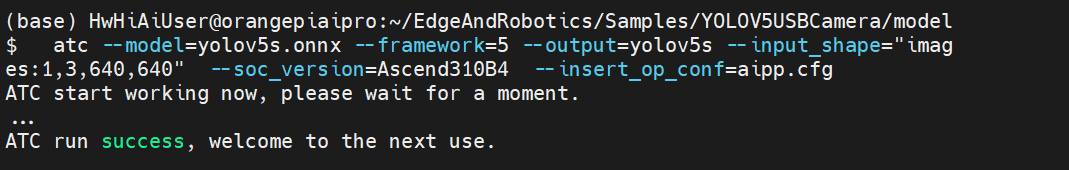

  atc --model=yolov5s.onnx --framework=5 --output=yolov5s --input_shape="images:1,3,640,640"  --soc_version=Ascend310B4  --insert_op_conf=aipp.cfg

执行npu-smi info命令进行查询，在查询到的“Name”前增加Ascend信息

例如查找的是310B4，那么参数就是Ascend310B4

参数 soc_version

参数 framework

PyTorch框架的pth模型转化为ONNX格式的模型
这里用的ONNX，所以参数值是5

0：Caffe
1：MindSpore
3：TensorFlow
5：ONNX

参数 output

存放转换后的离线模型的路径以及文件名

参数 insert_op_conf

插入算子的配置文件路径与文件名，例如AIPP预处理算子
aipp.cfg的内容

 aipp_op{
    aipp_mode:static
    input_format : YUV420SP_U8
    src_image_size_w : 640
    src_image_size_h : 640

    csc_switch : true
    rbuv_swap_switch : false
    matrix_r0c0 : 256
    matrix_r0c1 : 0
    matrix_r0c2 : 359
    matrix_r1c0 : 256
    matrix_r1c1 : -88
    matrix_r1c2 : -183
    matrix_r2c0 : 256
    matrix_r2c1 : 454
    matrix_r2c2 : 0
    input_bias_0 : 0
    input_bias_1 : 128
    input_bias_2 : 128

    crop: true
    load_start_pos_h : 0
    load_start_pos_w : 0
    crop_size_w : 640
    crop_size_h : 640

    min_chn_0 : 0
    min_chn_1 : 0
    min_chn_2 : 0
    var_reci_chn_0: 0.0039215686274509803921568627451
    var_reci_chn_1: 0.0039215686274509803921568627451
    var_reci_chn_2: 0.0039215686274509803921568627451
}

1. aipp_mode:static
   AIPP（Artificial Intelligence Pre-Processing）人工智能预处理，用于在AI Core上完成数据预处理，包括改变图像尺寸、色域转换（转换图像格式）、减均值/乘系数（改变图像像素），数据预处理之后再进行真正的模型推理。
   静态AIPP：模型转换时设置AIPP模式为静态，同时设置AIPP参数，模型生成后，AIPP参数值被保存在离线模型中，每次模型推理过程采用固定的AIPP预处理参数进行处理，而且在之后的推理过程中无法通过业务代码进行直接的修改。
   动态AIPP：模型转换时设置AIPP模式为动态，每次在执行推理前，根据需求动态修改AIPP参数值，然后在模型执行时可使用不同的AIPP参数。

2. input_format : YUV420SP_U8
   AIPP支持的图像输入格式包括：YUV420SP_U8、RGB888_U8、XRGB8888_U8、YUV400_U8。

3. csc_switch : true
   色域转换，用于将输入的图片格式，转换为模型需要的图片格式，在使能AIPP功能时，通过csc_switch参数控制色域转换功能是否开启

YVU420SP_U8转RGB
输入数据为JPEG图像

aipp_op {
    aipp_mode: static
    input_format : YUV420SP_U8
    csc_switch : true
    rbuv_swap_switch : true
    matrix_r0c0 : 256
    matrix_r0c1 : 0
    matrix_r0c2 : 359
    matrix_r1c0 : 256
    matrix_r1c1 : -88
    matrix_r1c2 : -183
    matrix_r2c0 : 256
    matrix_r2c1 : 454
    matrix_r2c2 : 0
    input_bias_0 : 0
    input_bias_1 : 128
    input_bias_2 : 128
}

4. crop: true

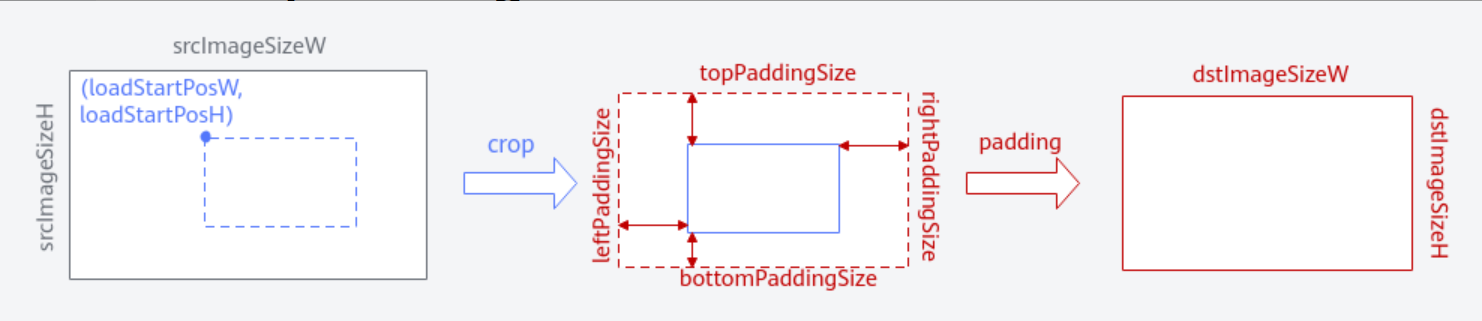

   Crop/Padding配置说明,这里只用了Crop
   在配置文件中指出裁剪的起始位置左上点坐标loadStartPosW、loadStartPosH以及裁剪后的图像大小crop_size_w, crop_size_h。在padding环节，我们需要指明在裁剪后的图像四周padding的尺寸，即left_padding_size、right_padding_size、top_padding_size和bottom_padding_size。而经过图像尺寸改变之后最终图片大小，需要跟模型文件输入的图像大小即–input_shape中的宽和高相等

5. AIPP归一化

min_chn_0 : 0
min_chn_1 : 0
min_chn_2 : 0
var_reci_chn_0: 0.0039215686274509803921568627451
var_reci_chn_1: 0.0039215686274509803921568627451
var_reci_chn_2: 0.0039215686274509803921568627451

归一化就是要把需要处理的数据经过处理后限制在一定范围内，符合模型要求。 AIPP支持的归一化设置，通过减均值和乘系数的操作完成，其中，mean_chn i表示每个通道的均值，min_chn_i表示每个通道的最小值，var_reci_chn表示每个通道方差的倒数，各通路的这三个值都是需要进行配置的参数。

pixel_out_chx(i)=[pixel_in_chx(i)-mean_chn_i-min_chn_i]*var_reci_chn

给定的数值 0.0039… 等于 1/255

参考

https://www.hiascend.com/document/detail/zh/canncommercial/80RC2/devaids/auxiliarydevtool/auxiliarydevtool_0000.html

举例说明遇到的问题和如何解决的

atc --model=yolov5s.onnx --framework=5 --output=yolov5s --input_shape="images:1,3,640,640"  --soc_version=Ascend310P3  --insert_op_conf=aipp_opencv.cfg

错误提示

ATC run failed, Please check the detail log, Try 'atc --help' for more information
Failed to import Python module [AttributeError: `np.float_` was removed in the NumPy 2.0 release. Use `np.float64` instead..].
        Solution: Check that all required components are properly installed and the specified Python path matches the Python installation directory. (If the path does not match the directory, run set_env.sh in the installation package.)
        TraceBack (most recent call last):
        AOE Failed to call InitCannKB
        [GraphOpt][InitializeInner][InitTbeFunc] Failed to init tbe.[FUNC:InitializeInner][FILE:tbe_op_store_adapter.cc][LINE:1719]
        [SubGraphOpt][PreCompileOp][InitAdapter] InitializeAdapter adapter [tbe_op_adapter] failed! Ret [4294967295][FUNC:InitializeAdapter][FILE:op_store_adapter_manager.cc][LINE:79]
        [SubGraphOpt][PreCompileOp][Init] Initialize op store adapter failed, OpsStoreName[tbe-custom].[FUNC:Initialize][FILE:op_store_adapter_manager.cc][LINE:120]
        [FusionMngr][Init] Op store adapter manager init failed.[FUNC:Initialize][FILE:fusion_manager.cc][LINE:117]
        PluginManager InvokeAll failed.[FUNC:Initialize][FILE:ops_kernel_manager.cc][LINE:82]
        OpsManager initialize failed.[FUNC:InnerInitialize][FILE:gelib.cc][LINE:234]
        GELib::InnerInitialize failed.[FUNC:Initialize][FILE:gelib.cc][LINE:162]

root用户

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple numpy==1.23.5 --user

非root用户

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple numpy==1.23.5
