1.0 与 2.0

UE的PivotPainter现在有两版，区别在于2.0版使用贴图来存储信息，而1.0版使用顶点信息包括额外的UV通道。
对于1.0和2.0分别有各自的材质函数：

Pivot Painter Tool 1.0 Material Functions | Unreal Engine Documentation
Pivot Painter Tool 2.0 Material Functions | Unreal Engine Documentation

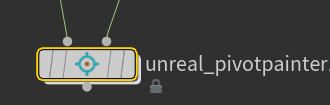

而 Houdini 的 PivotPainter节点，自然也有两个模式供选择是哪个版本：

PivotPainter节点所需要的数据

PivotPainter节点有两个输入端，左边是几何体本身，右边是轴点。

对于 几何体 和 轴点，都需要确保有PivotPainter节点所需要的属性在上面。
Pivot Painter 节点文档 ：

Important pivot attributes are: N and name for PP1. N and hierarchy for PP2.
Important geometry attributes are: uv and name for PP1. uv and hierarchy for PP2.
轴点所需要的属性，对于1.0版是N和name，对于2.0版是N和hierarchy
几何体所需的属性，对于1.0版是uv和name，对于2.0版是uv和hierarchy

不过，在《学习在Houdini中将PivotPainter(2.0)数据导入给UE》中我注意到，在一些情况下，比如输出 “Slection Order” 时，selectionIndex属性也是需要的。这方面更多的信息可能要查更多的资料，或者直接看PivotPainter节点内部。

1.0 版本的数据

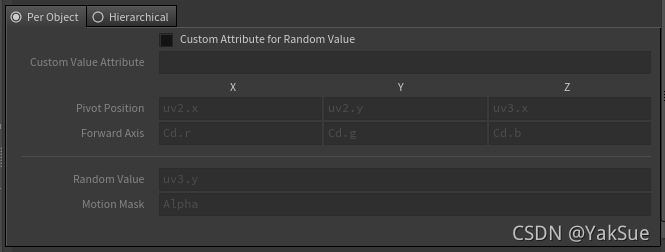

当PivotPainter节点处于1.0模式时，可以看到信息的对应关系：

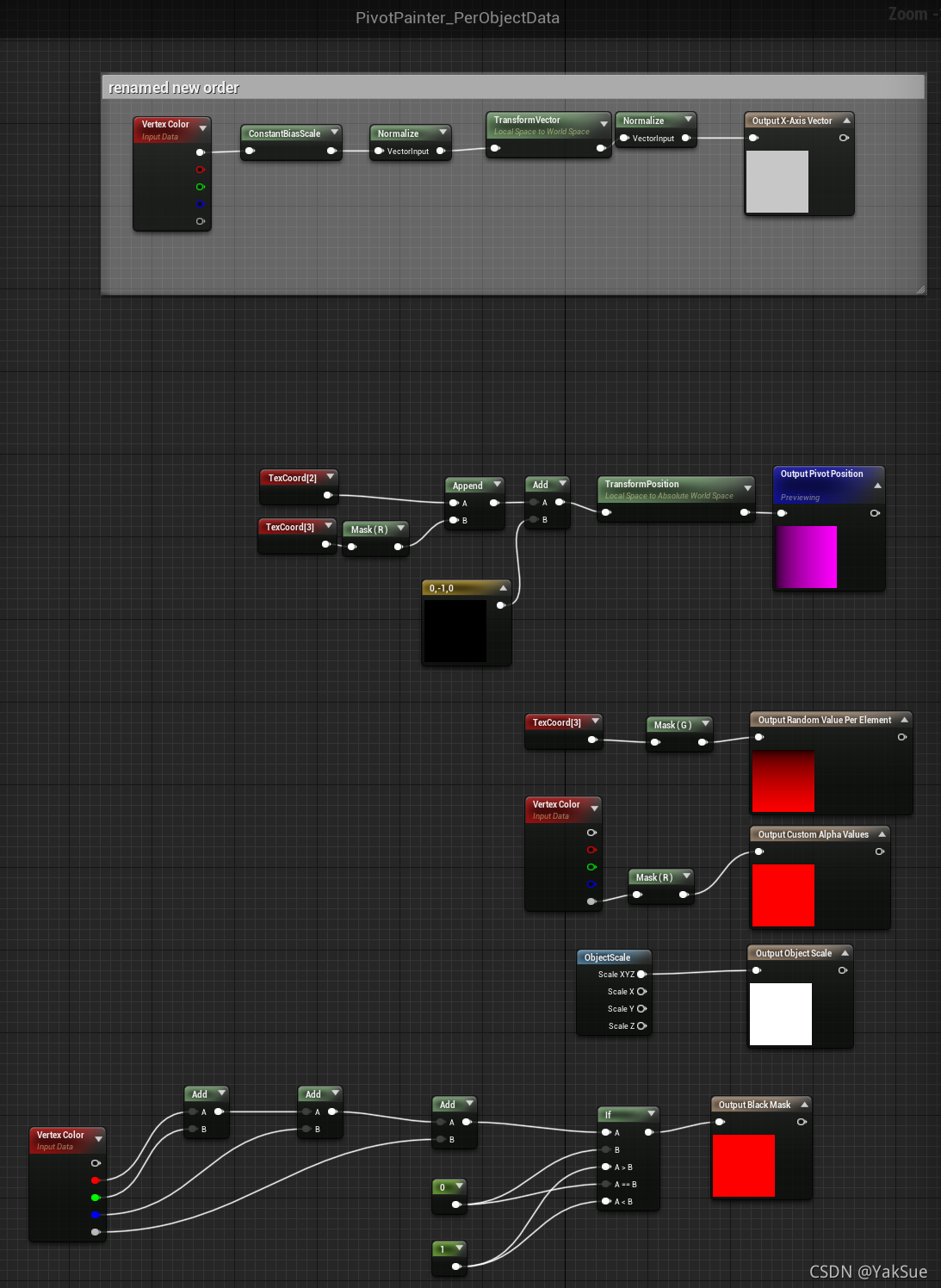

这与UE中的材质函数中的逻辑是对应的。可以看PivotPainter_PerObjectData（比如对于PivotPosition，可以看到逻辑上都是uv2的xy合并uv3的x）：

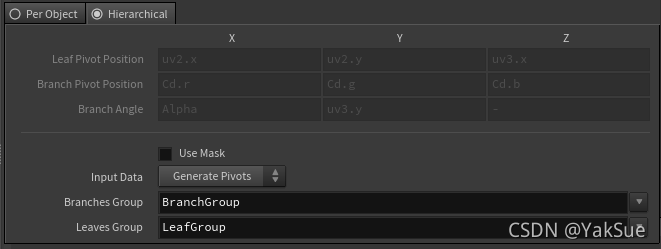

另外还可以看到，与 Per Object 相对的是 Hierarchical：

二者应该是互斥的，因为他们都导出到了uv通道和顶点色中，而且节点中也能看出来：

关于 Hierarchical 目前我还没有做实验，待以后尝试。

2.0 版本的数据

当节点切换为2.0模式时，便可以选择要导出的贴图有几张，以及每一张的 RGB 和 A 存储的是什么：

需要注意的是，贴图有 16-bit 和 8-bit 之分，前者将会存储为EXR格式，后者则是常规的TGA格式。

对于RGB有以下选择：

当RGB选择一个 16-bit 的种类时，A通道的选择如下：

当RGB选择一个 8-bit 的种类时，A通道的选择如下：

而在UE中，也有解释其数据对应的函数。

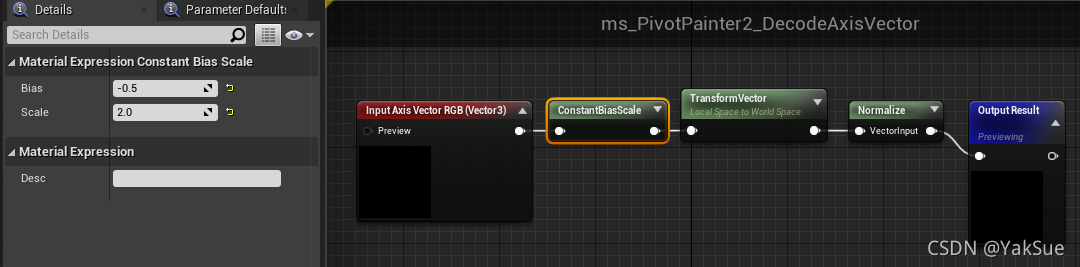

比如ms_PivotPainter2_DecodeAxisVector对向量 减0.5 再乘2，将贴图中0~1的值映射到 -1~1。（类似法线贴图采样时做的计算）

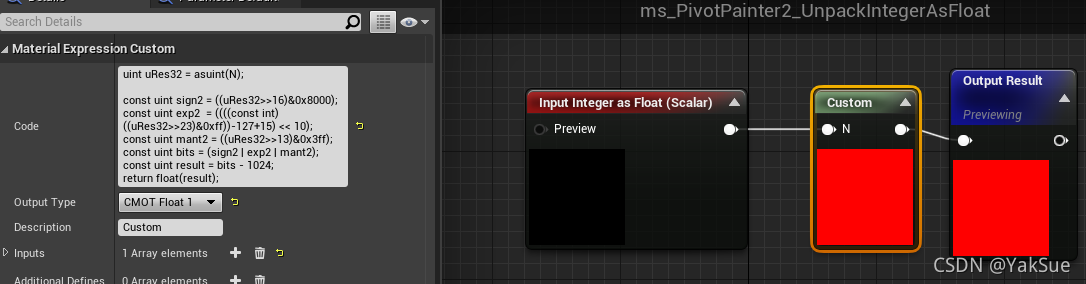

再比如ms_PivotPainter2_UnpackIntegerAsFloat将作为 int 被存入贴图中的值重新解释为正确的值（其代码有些难懂，应该和浮点数的格式有关）

概括

也就是说，PivotPainter数据被Houdini的节点导出成对应格式的文件，再由UE中的材质函数解析成正确的数据。而这些数据将会由物体真正的材质使用，在材质中可以利用PivotPainter数据实现比如风力这样的效果。

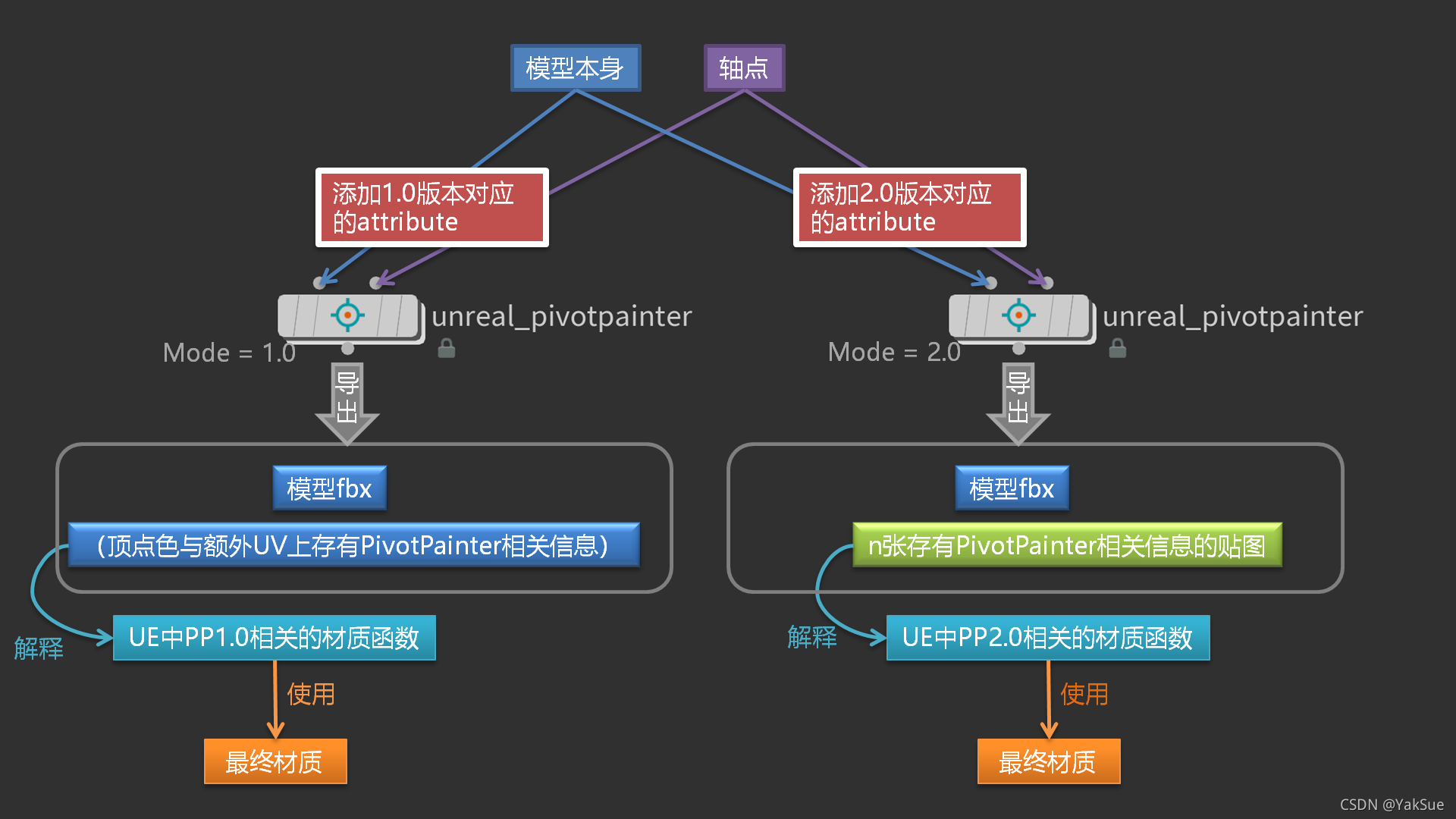

概括图如下：

之后学习方向

虽然已经了解了基础的流程。但是当希望实现更复杂的效果时，或者出现某些问题时，可能需要对这个系统进行更深入的学习。方向包括：

• 明确Houdini节点导出的所有PivotPainter数据的意义。为此，可以当做一个“黑盒”来观察，因为不少数据的意义还是很直接的。但也可以将其作为一个“透明盒”来观察，即深入PivotPainter节点内部。
• 明确UE中所有PivotPainter材质函数的意义。
• 深入研究使用PivotPainter的更复杂的材质的内部结构。
