一、前言

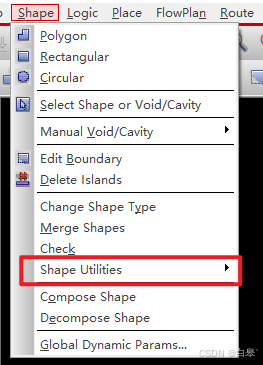

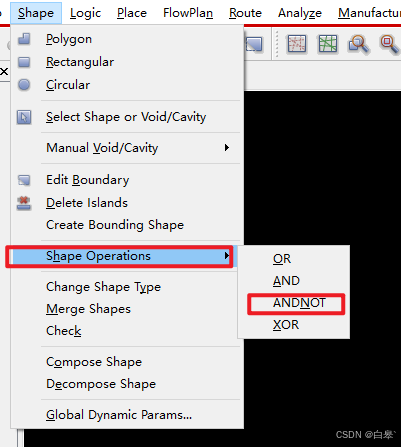

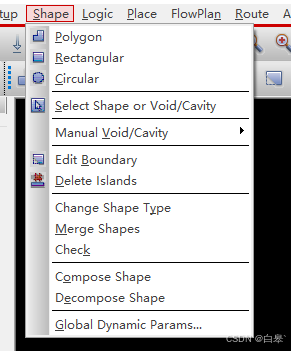

在制作板卡时经常会在连接器或电源附近添加一些明显的反白丝印，以往用的方法是在外部通过画图绘制图片转成bmp文件，再通过别的软件来制作成plt文件导入allegro中，但这个过程较为繁琐也比较慢，后续要修改起来也麻烦。研究一会儿后发现一个比较快捷的方式可以直接在allegro中制作出来并且修改也方便，就是Shape下的ANDNOT功能。但遇到的一个问题是，我在用17.2版本的allegro时这个功能很好找到（如下图1），但在用16.6版本的allegro时找不到这个功能，起初以为是16.6没有这功能（如下图2），后来发现是被隐藏起来了。

二、制作反白丝印

（若在使用16.6版本中已经在shape下找到ANDNOT功能的朋友直接跳到步骤3）

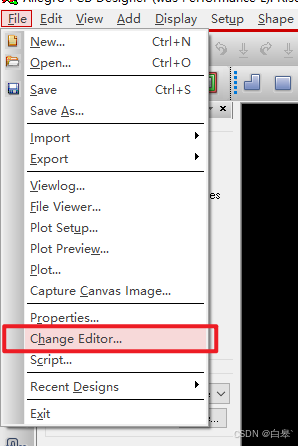

1、如前言所述，16.6版本的ANDNOT功能可能被隐藏了没打开，所以首先要更改allegro编辑器的类型。如下图，菜单栏选择“File”→“Change Editor”

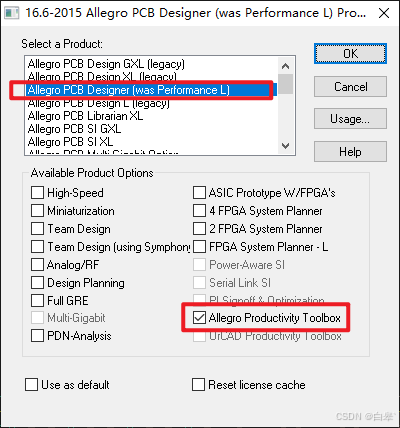

2、在弹出的窗口里选择“Allegro PCB Designer(was Performance L)”，重点是要勾选下方选项框中的“Allegro Productivity Toolbox”！！，如下图1，若不勾选这里，还是没有ANDNOT功能的。
操作完之后进去就可以看到shape下多了一个“Shape Utilies”，如下图2。

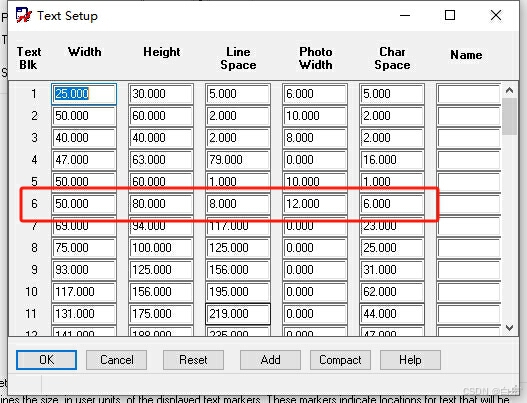

3、前两步打开了“隐藏开关”后，后面就可以正常使用ANDNOT功能了。那么接下来第一步就是在allegro中绘制出来你想要的反白丝印。写一个你想要的Text，然后画个铜皮，如下图1。下图2是图1所展示的效果对应的Text的参数设置（编辑器单位为mil）

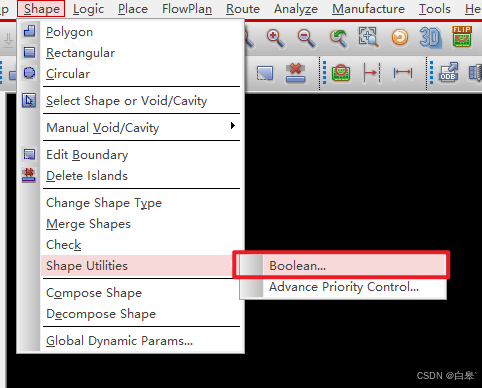

4、菜单栏选择“Shape”→“Shape Utilities”→“Boolean”，如下图

5、在Options窗口中勾选“Difference(ANDNOT)”，如下图

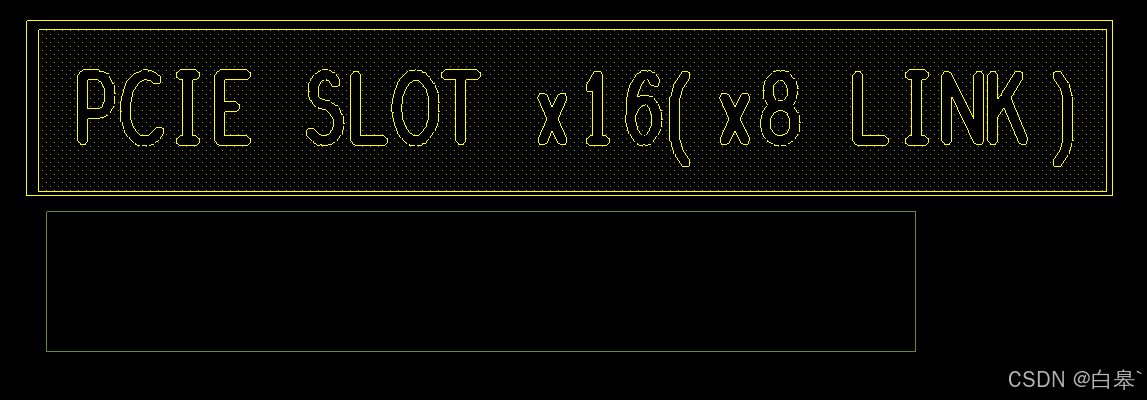

6、鼠标左键单击刚刚绘制好的铜皮shape，铜皮变空，只留下字体，如下图

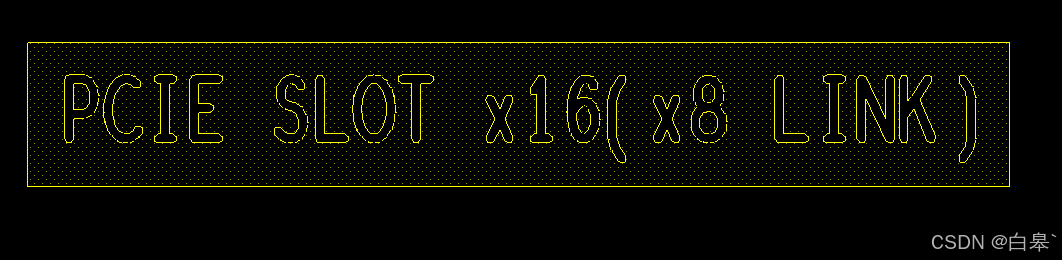

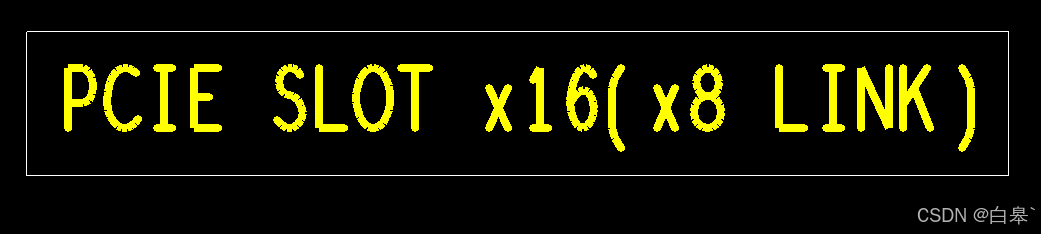

7、再次鼠标左键单击字体，反白丝印就绘制完成了，如下图

三、修改反白丝印整体大小

制作出来的反白丝印的整体大小也许不合适，或者后续需要整体变大一点或是变小一点的，该方法可以快速生成，但已经制作完成的反白丝印也改变不了里面字体的大小了

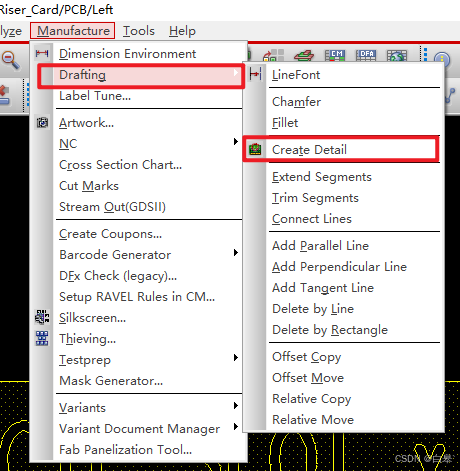

1、菜单栏选择“Manufacrure”→“Drafting”→“Create Detail”，如下图

2、在“Options”窗口里选择你想要丝印变换的层及缩放的大小，例如此处将整体大小缩放成0.8倍，如下图所示
3、框选需要修改大小的反白丝印，如下图

4、修改的丝印图形生成成功，如下图所示

5、需要注意的是，该方法虽然可以修改大小，但是整体由原先的铜皮变成了多条线段组成的图形，所以不再是“Shapes”，而是“Lines”。（不过最终打板出来的丝印效果是一样的）

END.

四、一点想法（补充）

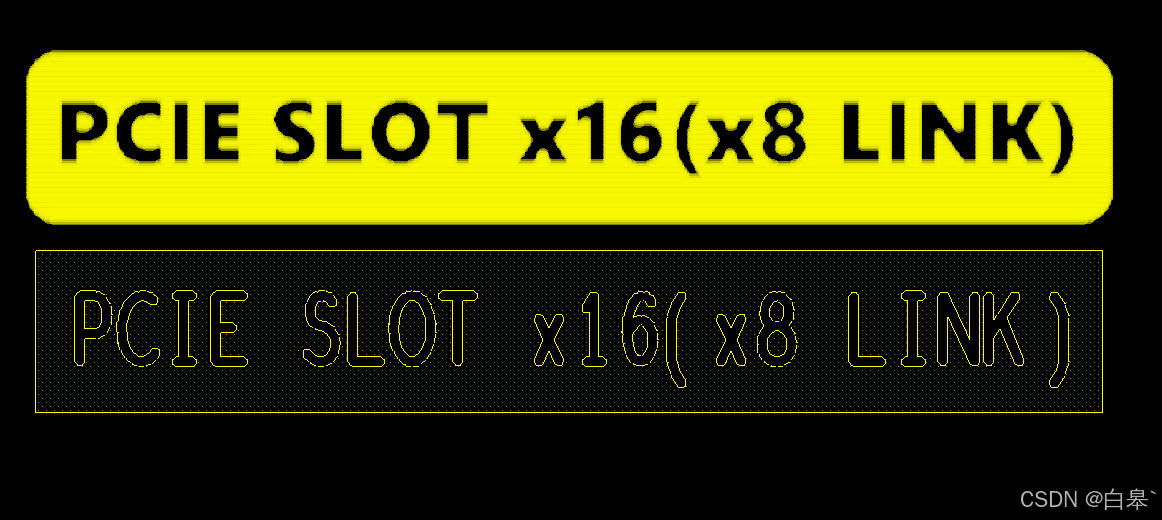

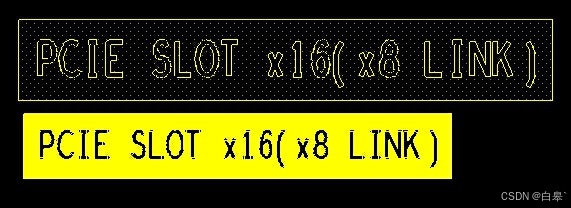

如前言所述，目前我所知道的制作方式有两种，一种是文章所说的“ANDNOT”，一种是前言提到的我以往用的老方法，外部制作好图形文件，再导入进来。两种方法做成的丝印效果如下图所示，上方的丝印是老方法，下方的丝印是ANDNOT制作出来的。

两种方式都用过下来会发现，其实两种方法都有优势和弊端，但其最终打板出来的效果是一样的，只是设计过程不一样。显然ANDNOT可以直接在allegro中进行操作，整体的制作过程会更快、更便捷，但基本模样就是四四方方的了，对于复杂的图形和字体就比较局限性（不过在一般的设计中也并不需要多花样的字体，规范就好）。
而在外部通过画图制作的图形（我常用的是Windows系统自带的画图软件），保存为bmp格式文件，再通过软件转换成plt文件，再导入allegro中，这种方法，可以更多样化，可以导入图片，可以直接复制图形，也有多种字体可以选择等等，常用的操作比如绘制logo图形。

所以也看设计需求了。如果只是板子上的连接器、电源标示或者排针的引脚标注之类的反白丝印，ANDNOT功能就能满足需求，会快很多，且更简洁。
