MR开发板

接线说明

噪声传感器模块

1.54寸液晶屏st7789 spi

JQ8900-16P 语音模块

示例程序：噪音警报

# 噪声模块+语音播报+屏
#
#
import time
from pyb import SPI,Pin,UART,delay,LED
from ztst7789class import ST7789
from utime import sleep_us

import tt32

#---------TFT屏 pin 定义
TFT_RST_PIN = Pin('C4')
TFT_LED_PIN = Pin('B10')
TFT_DC_PIN = Pin('C5')
TFT_CS_PIN = Pin('B11')
TFT_CLK_PIN = Pin('A5')
TFT_MISO_PIN = Pin('A6')
TFT_MOSI_PIN = Pin('A7')

busy = Pin('A4',Pin.IN)
#busy.value(0)
do= Pin('A0',Pin.OUT_PP)
#do(1)

bl = Pin(TFT_LED_PIN, Pin.OUT)
LCD = None
u2 = UART(2, baudrate=9600)

barray = bytearray([0x01,0x03,0x00,0x00,0x00, 0x01 ,0x84 ,0x0A])  #问询帧

def lcdinit():   #初始化函数
	global LCD
	bl.value(1)  #屏幕背光打开

	spi = SPI(1,SPI.MASTER,baudrate=7800000,polarity=0,phase=0)
	LCD = ST7789(spi, cs=Pin(TFT_CS_PIN), dc=Pin(TFT_DC_PIN), rst=TFT_RST_PIN)

lcdinit()    #初始化
def	 color565(r, g, b):  #255 255 255
	return (r & 0xf8) << 8 | (g & 0xfc) << 3 | b >> 3

LCD.erase()
while True:
	LCD.set_font(tt32)
	do.value(1)
	u2.write(barray)
	delay(1000)
	if(u2.any()):
		u2by=u2.read()        # 返回的是答应帧的内容
		aa=u2by
		fenbei=int.from_bytes(aa[3:5],'big') #高位在前  转换
		fenbei=fenbei/10     # 转换成10进制
		print("dB",fenbei)   # 工具看的 可以注销
		LCD.chars(str(fenbei)+"  dB  ",70,100)

		if fenbei > 65:     #噪音大于65触发语音播报（触发值可以改，请根据实际情况修改）
			LED(1).on()
			do(1)
			delay(100)
			do(0)
			delay(300)
			while busy.value()==1:
				delay(200)
			do(1)
			fenbei=0
			delay(500)
		else:
			LED(1).off()

效果

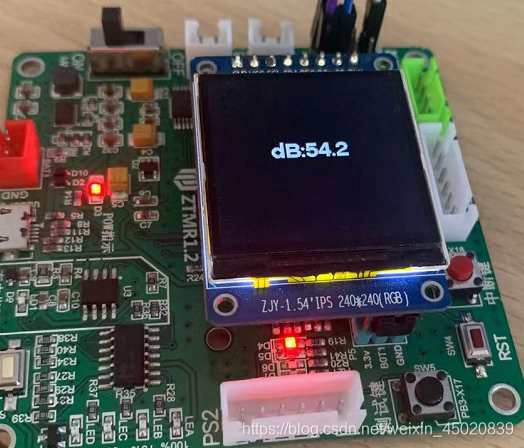

当噪声值大于50，亮红灯，且播放语音

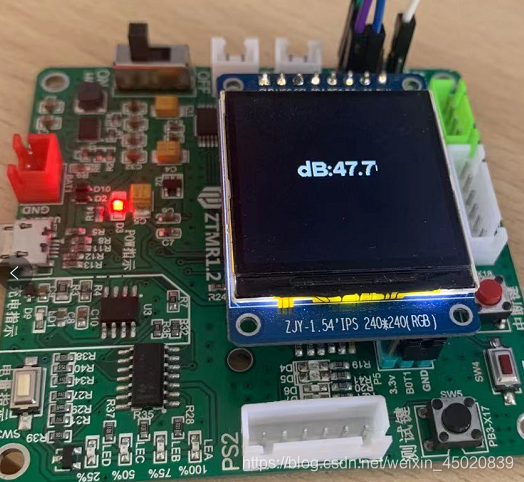

当噪声值小于50，红灯不亮，不播放语音
