设计简介：

本设计是基于单片机的远程监测患者血压系统，主要实现以下功能：

1、实现人体血压的感应监测，
2、达到人体健康最高值或最低值时报警，
3、通过蓝牙向监护人或医护人员传递信息，
4、体温监测
标签：STM32单片机、OLED12864、健康监测模块、DS18B20、蜂鸣器、ECB02蓝牙

题目扩展：智能血压计、智能手环

系统框图：

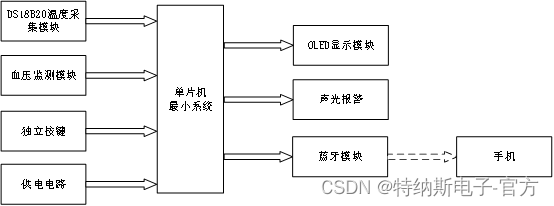

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于物联网的远程监测患者血压的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DS18B20温度采集模块，用于检测当前的温度值；第二部分是血压监测模块，用于检测当前人体的血压值；第三部分是三个独立按键，用于切换界面、设置阈值和进行开关。第四部分是供电电路，给整个系统供电。输出由三部分组成，第一部分是OLED显示屏，显示温度、血压值、为收缩压或舒张压、是否正在测量以及血压阈值；第二部分是声光报警，用于提示是否血压值是否在阈值之内，不在，则进行声光报警；第三部分是蓝牙模块，当测得血压异常时，则会提醒医护人员，“血压异常，请立即处理”。

图文演示：

5 实物调试

5.1 电路焊接总图

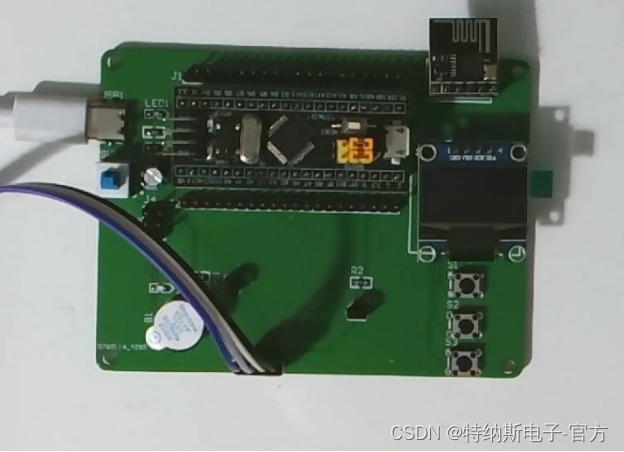

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为温度传感器，第六部分为血压监测模块，第七部分是蜂鸣器，第八部分为蓝牙模块。下图5-1为焊接完整实物图：

图5-1电路焊接总图

5.2远程监测患者血压系统实物测试

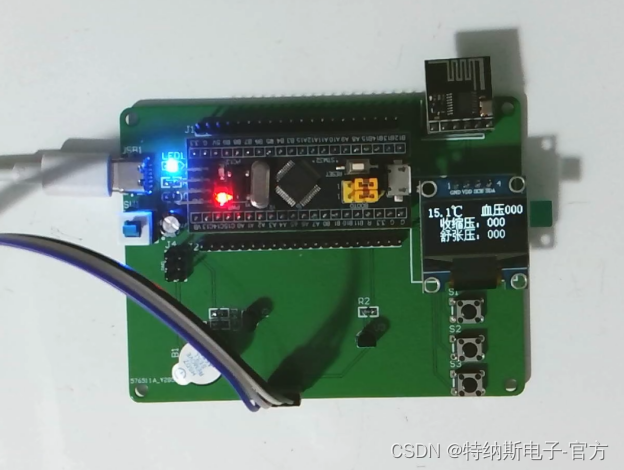

如图5-2所示，下图为上电后，此时显示屏显示远程监测患者血压系统的基本情况。

图5-2远程监测患者血压系统实物图

5.3 设置阈值测试

如图5-3所示，此设计中设置血压阈值。

图5-3设置阈值实物图

5.4蓝牙测试

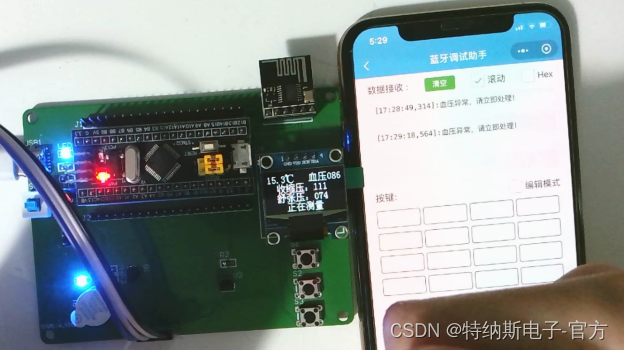

如图5-4所示，我们通过微信小程序与蓝牙模块进行连接，实现了用蓝牙远程监测患者血压系统。

图5-4 蓝牙测试实物图
