如何把7ping的SPI通信的OLED改造为IIC通信？

之前买OLED的时候发现有两款OLED。

一款是直接IIC通信的OLED只有4Pin管脚。

分别是GND VCC SCL SDA

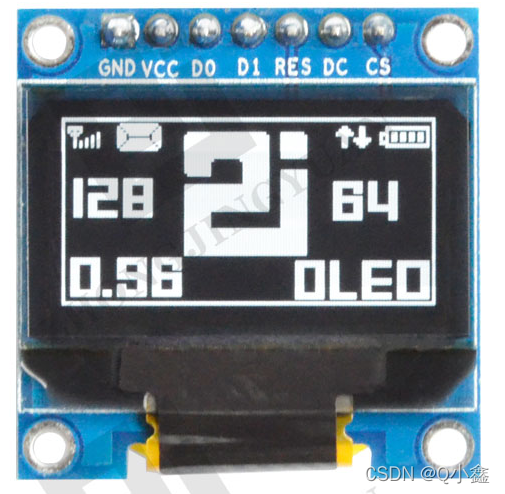

 另一款是支持SPI通信和IIC通信的OLED有7ping管脚。
分别是GND VCC D0 D1 RES DC CS

我们知道这两款都是采用模拟IIC和模拟SPI的方式，而最主要的区别是用IIC通信的话可以省点IO管脚！！！因此接下来记录下如何将7Pin改造成支持IIC通信！

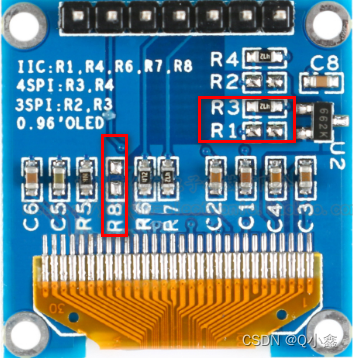

1、将OLED背面的电阻R3换到R1的位置上，将R8用焊锡丝短接起来即可！

 这是D0 相当于 SCL；D1 相当于SDA

2、DC和CS管脚接地

CS是片选管脚，因为我们只有一片，故直接接地

DC为地址管脚，当DC接地时，IIC通信地址为0x78

3、最终只需接GND、VCC、D0、D1、RES

RES是复位管脚，如果想方便的话可以直接接高电平，但有可能不太稳定，代码可以先低电平延时200ms再拉高即可！

	OLED_RES_Clr();
	delay_ms(200);
	OLED_RES_Set();
