最近设计了一个项目基于单片机的语音温湿度系统，与大家分享一下：

一、基本介绍

项目名：语音温湿度
项目编号：mcuclub-hj-019
单片机类型：STC12C5A60S2、STM32F103C8T6
具体功能：
1、通过DHT11检测温湿度
2、通过语音识别模块识别温度或湿度播报指令
3、通过语音播报模块播报当前温度或湿度
4、通过显示屏显示数据

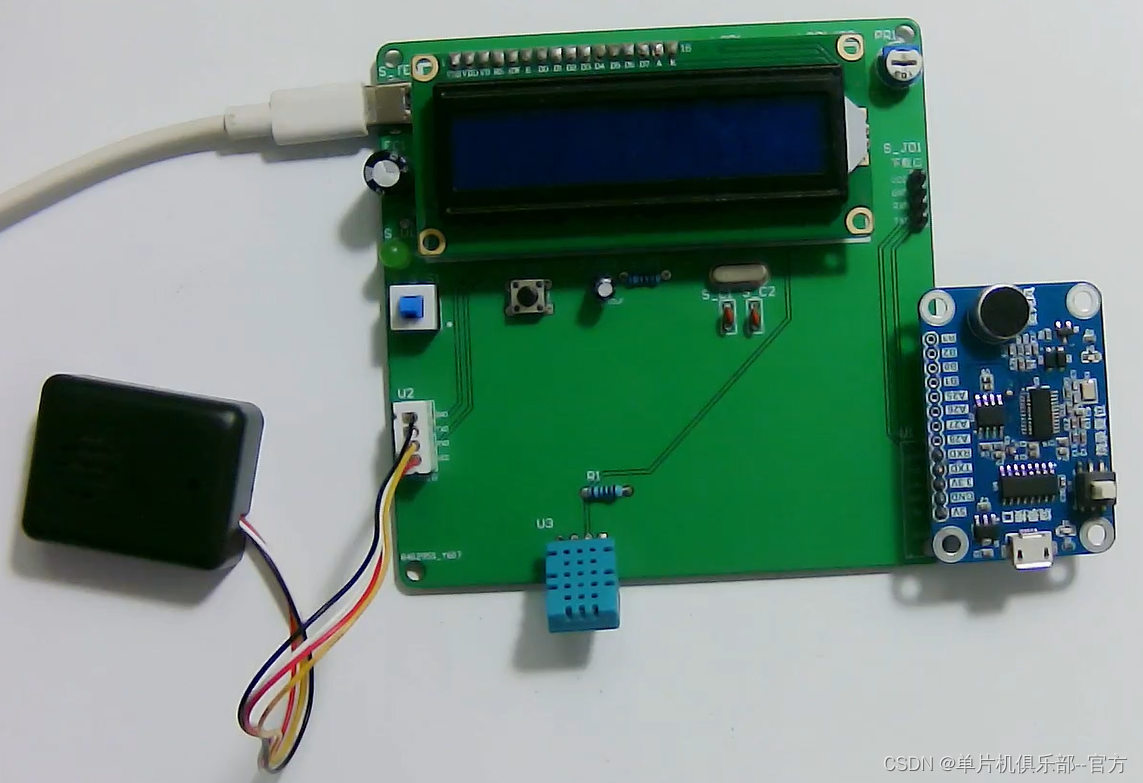

二、51实物图

单片机型号：STC12C5A60S2

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

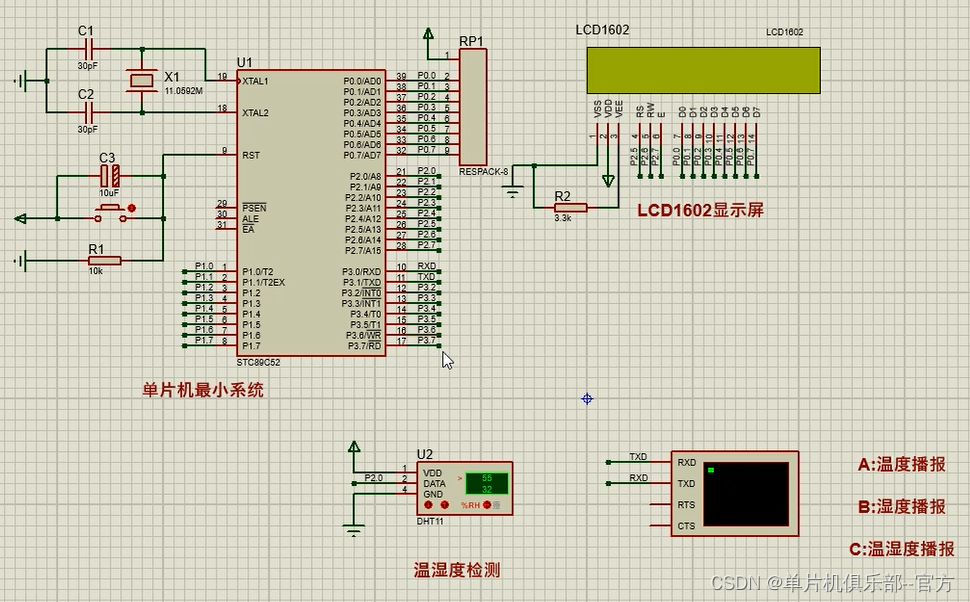

三、51仿真图

仿真软件版本：proteus8.9

电路连线方式：网络标号连线方式

注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

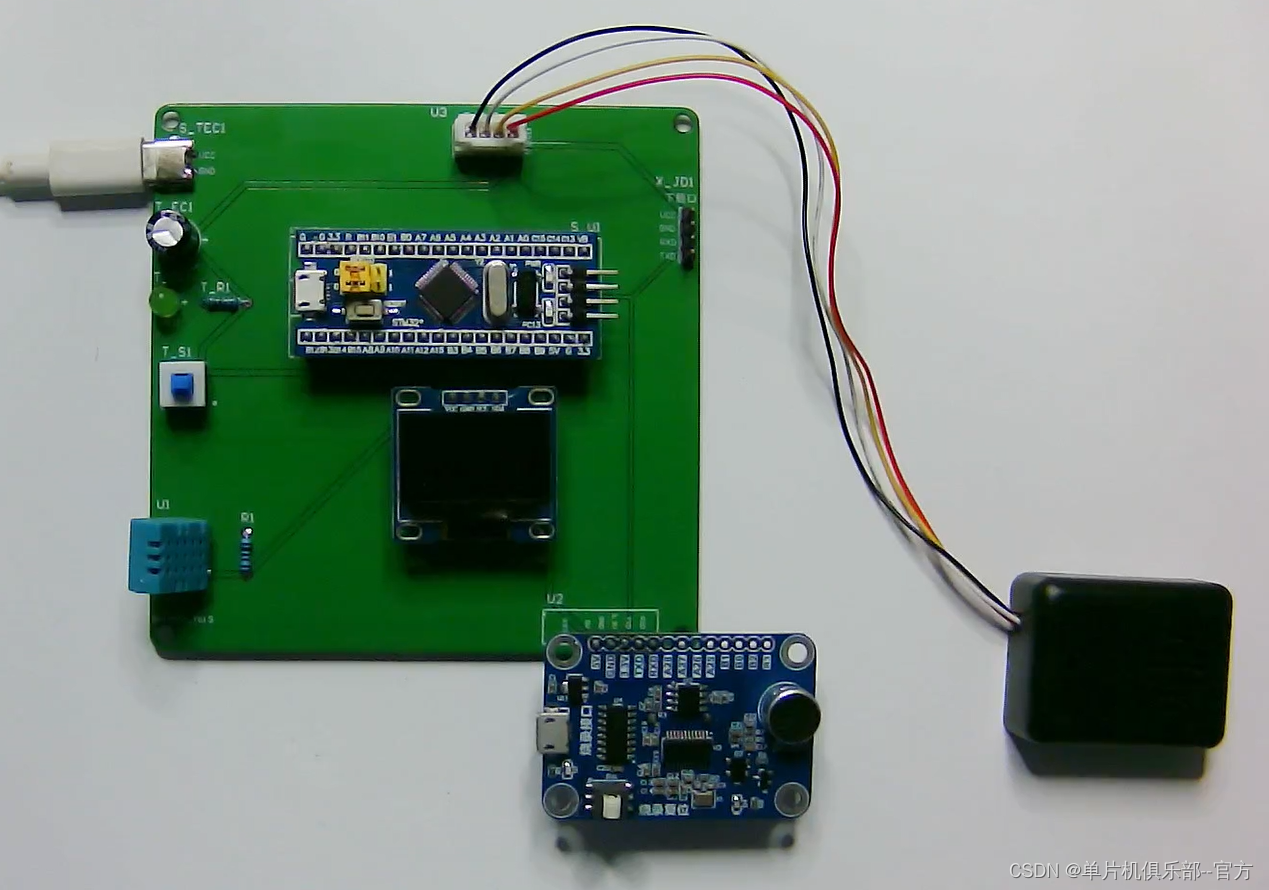

 四、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

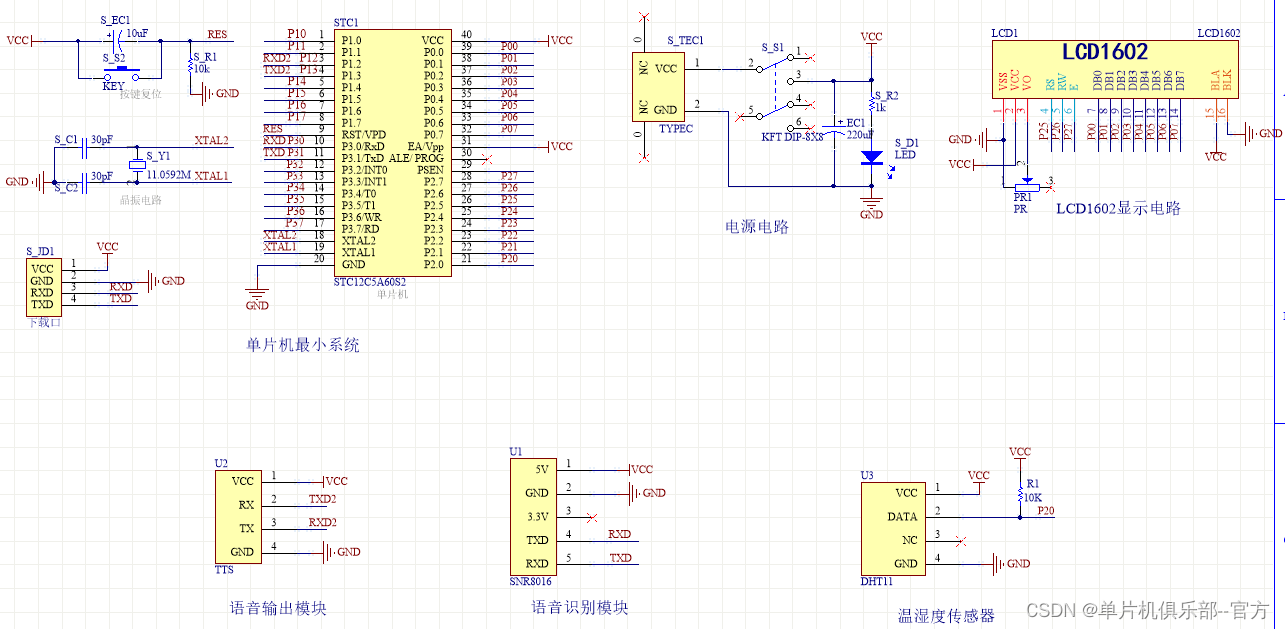

 五、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

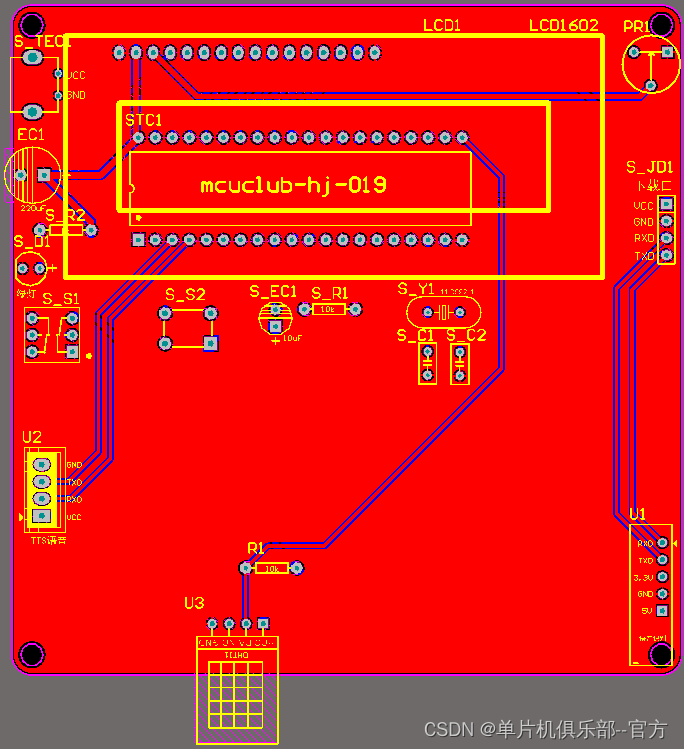

 六、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

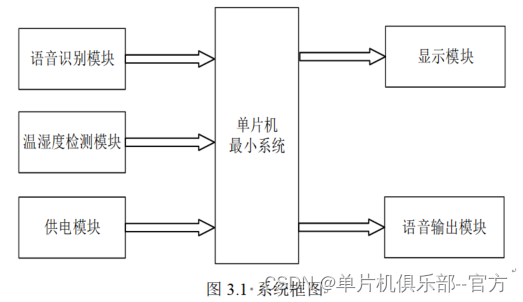

七、系统框图

本设计以单片机为核心控制器，加上其他模块一起组成此次设计语音温湿度的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是语音识别检测模块，通过该模块检测用户发出的指令；第二部分是温湿度检测模块，通过该模块可以检测当前环境中的温湿度；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由两部分组成，第一部分是显示模块，通过该模块可以显示监测的温湿度值；第二部分是语音输出模块，通过该模块播报当前的温湿度值。具体系统框图如图所示。

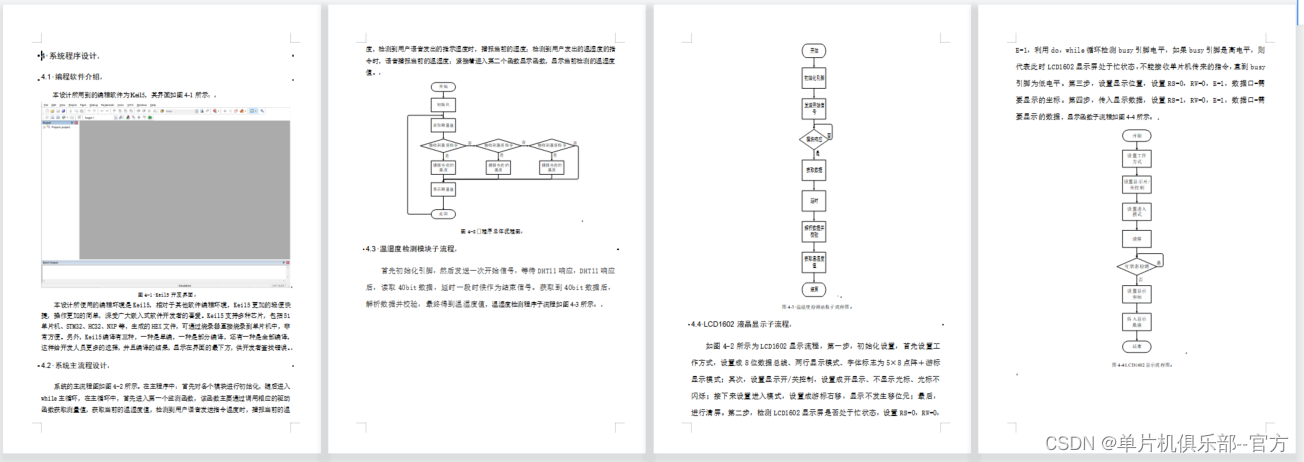

 八、软件设计流程

系统的主流程图如图所示。在主程序中：首先对各个模块进行初始化，随后进入while主循环，在主循环中，首先进入第一个监测函数，该函数主要通过调用相应的驱动函数获取测量值，获取当前的温湿度值，检测到用户语音发送指令温度时，播报当前的温度，检测到用户语音发出的指示湿度时，播报当前的湿度；检测到用户发出的温湿度的指令时，语音播报当前的温湿度；紧接着进入第二个函数显示函数，显示当前检测的温湿度值。

 九、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

void Monitor_function(void)
{
	if(time_num % 20 == 0)							  //200ms检测一次
	{
		Dht11_Get_Temp_Humi_Value(&temp_value,&humi_value);//获取温湿度
	}
	if(flag_js == 1)
	{
		flag_js = 0;
		sprintf(fasong,"温度为%d.%d摄氏度\r\n",temp_value/10,temp_value%10);
		Uart2_Sent_Str(fasong);
	}
	else if(flag_js == 2)
	{
		flag_js = 0;
		sprintf(fasong,"湿度为百分之%d.%d\r\n",humi_value/10,humi_value%10);
		Uart2_Sent_Str(fasong);
	}
	else if(flag_js == 3)
	{
		flag_js = 0;
		sprintf(fasong,"温度为%d.%d摄氏度",temp_value/10,temp_value%10);
		Uart2_Sent_Str(fasong);
		sprintf(fasong,"湿度为百分之%d.%d\r\n",humi_value/10,humi_value%10);
		Uart2_Sent_Str(fasong);
	}
}
