智能车间调度算法（python）启发式算法（GA）（SA）（多目标优化）
柔性作业车间调度问题（Flexible Job Shop Scheduling Problem, FJSP）是现代智能制造中最具挑战性的调度问题之一。与传统作业车间调度（JSP）相比，FJSP增加了工序的灵活性：每道工序可以选择多个不同的机器进行加工，这种灵活性虽然提升了资源利用率，但也大幅增加了问题的复杂度（NP-hard问题）。
·
1.1 项目背景
柔性作业车间调度问题（Flexible Job Shop Scheduling Problem, FJSP）是现代智能制造中最具挑战性的调度问题之一。与传统作业车间调度（JSP）相比，FJSP增加了工序的灵活性：每道工序可以选择多个不同的机器进行加工，这种灵活性虽然提升了资源利用率，但也大幅增加了问题的复杂度（NP-hard问题）。
在实际制造过程中，除了考虑作业的完工时间外，还必须纳入以下多个因素：
- 机器人转运时间：不同工序之间的搬运需时；
- 机器能耗差异：加工设备的能耗不同，影响运行成本；
- 设备维护窗口：部分时间段内机器不能运行。
为此，本项目设计并实现了一个图形化智能调度系统，支持上述约束，集成三种优化算法，目标是实现高效、可视、可操作的柔性调度。
1.2 系统目标
本系统旨在构建一个面向研究与教学场景的智能调度平台，具备如下核心能力：
1.多约束调度建模：
- 考虑完工时间、能耗、转运时间与设备维护等现实因素；
2.作业与调度数据可视化：
- 支持作业结构随机生成与人工编辑；
- 实现甘特图形式的调度方案动态演示；
3.多算法求解与对比分析：
- 实现遗传算法（GA）、模拟退火（SA）、NSGA-II三种主流调度优化算法；
- 支持多目标优化与解质量统计；
4.调度结果导出与系统集成：
- 可将调度方案导出为CSV，支持后续数据分析或对接生产系统。
二、系统架构设计
2.1 总体架构图（逻辑结构）
SchedulerApp (调度主控制器)
│
├── 参数配置模块（Spinbox、Entry、Scale）
├── 作业生成与编辑模块（随机生成 + GUI人工编辑）
├── 优化算法模块
│ ├── 遗传算法（GA）
│ ├── 模拟退火算法（SA）
│ └── NSGA-II（多目标优化）
├── 调度结果汇总模块（调度评价与Pareto分析）
├── 甘特图演示模块（Matplotlib动画）
└── 结果导出模块（CSV写入）
2.2 模块功能详解
2.2.1 参数配置模块
本模块提供用户友好的调度参数输入功能，包括：
- 作业数（n_jobs）：控制作业数量；
- 机器数（n_machines）：车间可用设备数量；
- 重复运行次数：用于统计分析；
- 能耗系数（energy_costs）：每台机器单位时间的能耗；
- 维护窗口（maintenance_windows）：各设备不可用时间段；
- 目标函数权重设置：在完工时间（makespan）和能耗之间分配权重。
实现形式：基于 ttk.Entry, ttk.Scale, Spinbox 等控件，并加入输入校验。
2.2.2 作业生成与编辑模块
在柔性作业车间调度（FJSP）模型中，每个作业由若干工序组成，每道工序可以在多个机器中选择其中一台完成，加工时间因机器不同而异。因此，调度的关键在于工序分配（选择哪台机器）和工序排序（调度先后顺序）。为支持算法运行与可视化模拟，本模块负责生成、组织与编辑调度数据。
数据结构定义
系统中作业的结构为一个嵌套列表，形式如下：
jobs = [
[ {0:6, 2:8}, {1:4, 3:7} ], # 作业0：工序0可在机器0和2加工，耗时6和8；工序1可在1和3加工
[ {1:5, 2:6}, {0:6} ], # 作业1：两道工序，第一道可选机器1或2，第二道只能在机器0加工
...
]- 外层列表：表示多个作业；
- 每个作业由若干工序组成（子列表）；
- 每道工序为一个字典：键为机器编号，值为该机器上加工该工序所需时间。
随机生成作业结构
在用户点击“生成随机作业”按钮后，系统自动调用 generate_jobs() 函数，执行以下步骤：
- 工序数设定：为每个作业随机生成 2～4 道工序；
- 机器选择：为每道工序随机分配 2～n 台机器；
- 加工时间设定：为每个选中机器分配一个加工时间（4～10个时间单位之间）；
- 结果存储：将结果以嵌套列表结构保存在 self.jobs 中，供后续算法调度与绘图调用。
人工编辑作业结构
用户可以通过点击“编辑作业详细”按钮，在弹出的窗口中对每道工序的机器选项与加工时间进行逐项修改。界面设计：
- 使用 Toplevel + LabelFrame + Entry 构建多层嵌套窗口；
- 每个作业显示为一个 LabelFrame，包含若干工序的输入框；
- 每道工序的输入格式为：
机器编号1:时间1, 机器编号2:时间2, ...例如：
0:6, 2:9, ...2.2.3 调度优化算法模块
为了求解柔性作业车间调度问题（FJSP）这一NP难问题，本系统集成了三种具有代表性的智能优化算法：遗传算法（GA）、模拟退火算法（SA）、非支配排序遗传算法（NSGA-II）。这三种算法分别代表了经典启发式搜索、局部搜索、以及多目标进化优化策略，具有互补性。
- 遗传算法（Genetic Algorithm, GA）
模拟生物自然选择和遗传机制，通过种群进化迭代寻优，广泛应用于组合优化问题。
表2.1遗传算法实现细节
|
模块 |
描述 |
|
染色体表示 |
每个染色体是一个作业编号序列，例如 [0,1,1,2,0,2,...] 表示作业和工序的加工顺序。作业编号出现的次数等于工序数。 |
|
初始种群 |
随机生成若干个合法的作业序列，形成初始解集（如40个个体）。 |
|
适应度计算 |
对每个个体，调用 decode() 函数生成调度方案，返回 完工时间（makespan） 和 总能耗（energy）。通过 weighted_score = α * makespan + β * energy 计算目标函数值。 |
|
选择机制 |
使用精英保留策略，即每代保留若干最优个体，确保最优解不会被遗失。 |
|
交叉操作 |
使用单点交叉 + 保序修复策略：截取一部分父代染色体，余下部分按照另一父代中的顺序补全，避免基因重复或遗漏。 |
|
变异机制 |
以一定概率（如0.2）在染色体中随机选择两个基因位置交换，增加种群多样性。 |
|
终止条件 |
固定迭代次数（如40代），输出适应度最优的个体作为结果。 |
- 模拟退火算法（Simulated Annealing, SA）
模拟物理退火过程，接受一定概率的“差解”以跳出局部最优。适用于精细调节搜索路径的问题。
表2.2模拟退火算法实现细节
|
模块 |
描述 |
|
状态定义 |
当前调度序列作为系统状态（即作业编号排列）。 |
|
邻域扰动 |
通过随机交换两个位置的作业编号生成新的邻域解。 |
|
评价函数 |
与GA相同，使用完工时间与能耗加权和作为目标函数值。 |
|
接受准则 |
若新解优于当前解，则接受；否则以概率 exp(-(ΔE/T)) 接受劣解，其中 ΔE 为目标值差距，T 为当前温度。 |
|
降温策略 |
使用指数递减法：T = T * α（例如 α=0.95），每轮迭代后降低温度。 |
|
终止条件 |
达到固定迭代次数（如200轮），输出当前最优调度方案。 |
- 非支配排序遗传算法II（NSGA-II）
NSGA-II 是一种广泛应用于多目标优化的问题求解器，旨在寻找非支配解集（Pareto前沿），而非单一最优解。
表2.3非支配排序遗传算法实现细节
|
模块 |
描述 |
|
染色体表示 |
与GA相同，使用作业编号序列编码； |
|
初始种群 |
随机生成若干解组成种群（如40个）； |
|
目标维度 |
评估两个目标：① 完工时间（makespan）；② 总能耗（energy）； |
|
非支配排序 |
使用经典Dominance Rule对种群进行排序，识别出非支配前沿（Pareto解集）； |
|
拥挤距离 |
用于衡量解在目标空间中分布稠密度，鼓励解集多样性； |
|
选择与繁殖 |
从当前父代与子代中通过非支配排序与拥挤距离综合选择，生成下一代种群； |
|
迭代更新 |
迭代若干代（如40轮）后，输出最优的非支配前沿点集合。 |
2.2.4 调度结果汇总模块
调度算法的运行结果具有随机性和多样性，尤其在采用元启发式算法（如 GA/SA/NSGA-II）时，为保证输出结果的稳定性与可信度，系统支持多次重复运行（由参数 repeat_times 控制），并在运行结束后对结果进行统计汇总与结构化展示。
每轮算法运行输出的核心指标为：
- 完工时间（Makespan）：所有作业完成所需的最大时间；
- 能耗（Energy）：调度方案下所有机器运行总能耗（考虑能耗系数）；
- 调度方案：包括每道工序的机器编号、起始时间和结束时间。
在多次运行后，系统进一步汇总以下统计信息：
表2.4统计信息
|
统计项 |
含义 |
|
最小完工时间 |
所有结果中的最低完工时间 |
|
最小能耗 |
所有结果中的最低能耗值 |
|
最优目标函数值 |
对每个结果根据目标函数 α * makespan + β * energy 计算得分，输出最小值 |
|
完工时间标准差 |
多次运行的完工时间标准差，衡量波动性 |
|
能耗标准差 |
能耗在不同调度方案中的波动性 |
|
Pareto前沿解数量 |
（仅适用于NSGA-II）输出非支配调度解集数量 |
调度优化的核心不仅在于结果数值的优劣，更在于其调度过程的可解释性与可视化。为此，本模块通过动态甘特图展示调度进度，是调度逻辑的关键表达形式之一。
基于 matplotlib + Tkinter canvas 实现动态甘特图：
- 每台机器为一条水平时间线；
- 加工区段以彩条展示，标注“作业-工序”编号；
- 维护窗口以灰色透明背景 + 斜线标记表示；
- 支持自动播放动画（时间推进）；
- 可识别瓶颈段与资源冲突。
三、源代码结构说明
该调度系统以 Python 语言实现，采用面向对象结构，并使用 Tkinter 构建图形界面，matplotlib 实现动态可视化。整个系统封装在一个主文件中，内部划分为多个逻辑子模块，具备良好的可维护性与可扩展性。
├── DEFAULT_PARAMS # 全局默认参数设置
├── 作业与维护窗口解析函数 # parse_maintenance_input(), generate_jobs()
├── 解码与调度函数 # decode(), is_in_maintenance()
├── 三种优化算法实现 # run_ga(), run_sa(), run_nsga2()
├── 结果汇总模块 # summarize_results()
├── 甘特图动画类 # GanttAnimator
├── 作业编辑弹窗类 # JobEditor
└── 主界面控制器类 # SchedulerApp（含主窗口UI与按钮逻辑）
1. 主类：SchedulerApp（调度系统 GUI 控制器）
该类负责整个系统的初始化、界面布局、参数读取、按钮绑定和调度算法触发，是系统的主控模块。
主要职责：
- 构建参数设置区、按钮操作区与文本输出区；
- 管理当前作业数据（self.jobs）和最优调度方案（self.best_schedule）；
- 响应用户操作：生成作业、编辑作业、运行算法、展示动画、导出结果。
2. 调度解码函数 decode()
核心调度逻辑，将染色体（作业序列）翻译为调度方案，考虑以下约束：
- 工序按顺序依赖；
- 每台机器每时刻仅加工一个任务；
- 每个作业同一时间只能加工一道工序；
- 考虑机器人转运时间与维护窗口。
3. 三种调度算法模块
统一结构：每个算法均以 jobs、robot_transfer_time、energy_costs 等参数作为输入，返回多次调度结果列表 List[Tuple[makespan, energy, sequence, schedule]]。
run_ga()
- 包括初始化种群、选择、交叉、变异、淘汰；
- 迭代演化获取目标函数值最小解。
run_sa()
- 初始序列扰动；
- 模拟退火接受机制；
- 采用固定温度下降速率进行200轮迭代。
run_nsga2()
- 实现非支配排序；
- 采用Pareto最优解作为评估指标；
- 最终输出为 Pareto前沿点集中的一个最优个体（默认按平均目标加权排序选出）。
4. 作业编辑类 JobEditor（弹窗对话框）
此类继承自 simpledialog.Dialog，用于弹出窗口，编辑每个作业每道工序的机器-时间配置。
- 自动生成输入框；
- 校验输入合法性；
- 更新主程序中 self.jobs 数据结构。
5. GanttAnimator（动态甘特图动画类）
负责渲染调度方案的动态图形展示。
核心流程：
- __init__() 构建绘图界面；
- draw_frame() 渲染某一帧的作业条与维护窗口；
- _step() 控制帧间时间推进；
- start() 开始动画播放；
- stop() 停止播放。
支持实时刷新、维护标注、作业标注，并使用 tab20 colormap 分配颜色。
6. 辅助工具函数
|
函数名 |
说明 |
|
parse_maintenance_input(text) |
解析用户输入的维修时间窗口文本，转为字典格式 |
|
generate_jobs(n_jobs, n_machines) |
随机生成作业工序结构，每道工序含多个可选机器 |
|
is_in_maintenance(machine, start, end, windows) |
判断时间段是否落入维护窗口 |
|
summarize_results(results, method_name, ...) |
多次运行后的结果统计、格式化报告生成 |
7. 输出与导出模块
- 文本输出：所有统计报告通过 Text 控件插入结果（含分隔行、标题、数据）；
- 文件导出：以 .csv 格式保存 schedule，由 export_schedule() 方法实现，调用 csv.writer 写入。
四、使用说明与运行演示
设置参数：选择作业数、机器数、能耗系数、目标权重等；

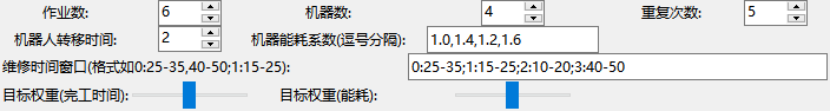

图4.1设置参数
生成作业数据：可随机生成或点击“编辑作业”手动设置；
图4.2随机生成

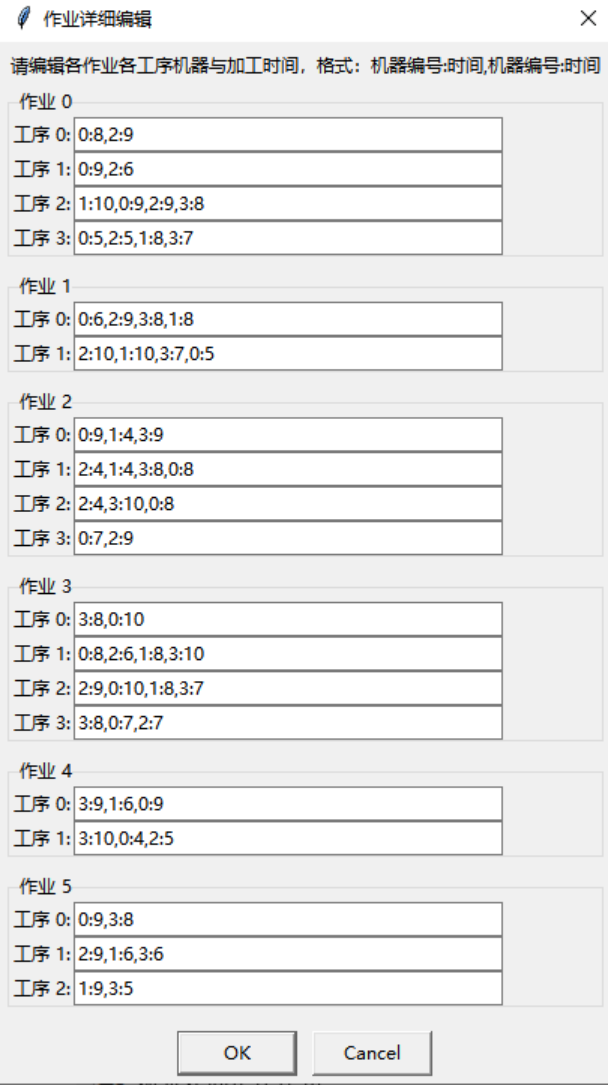

图4.3手动设置
运行调度算法：选择任意一种算法运行；
查看调度结果：文本框中展示统计信息；

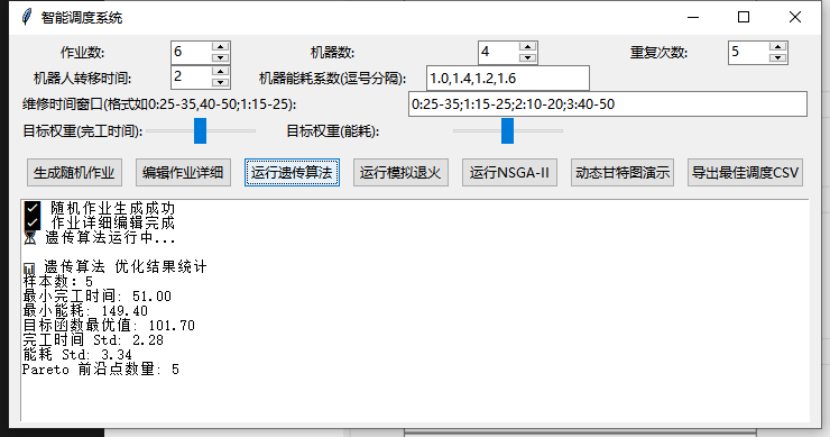

图4.4运行遗传算法
演示调度进度：点击“动态甘特图演示”进行可视化播放；

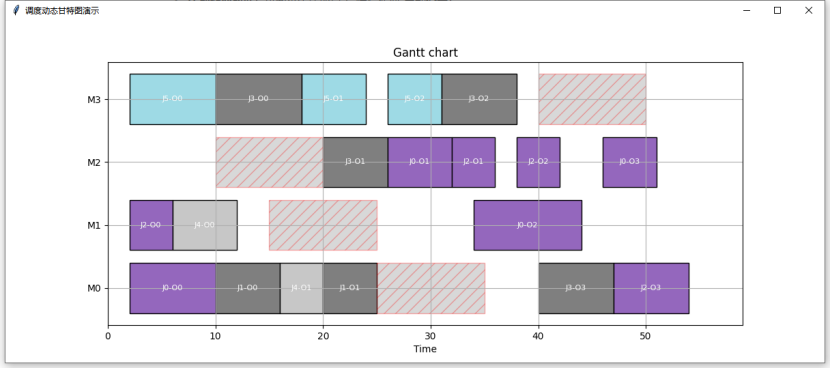

图4.5甘特图演示
导出调度方案：点击“导出CSV”保存调度结果。
图4.6导出CSV
五、源代码
import tkinter as tk
from tkinter import ttk, simpledialog, messagebox, filedialog
import matplotlib.pyplot as plt
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg
import numpy as np
import random
import math
import csv
from collections import defaultdict
# ==== 全局参数默认值 ====
DEFAULT_PARAMS = {
"n_jobs": 6,
"n_machines": 4,
"repeat_times": 5,
"robot_transfer_time": 2,
"energy_costs": [1.0, 1.4, 1.2, 1.6],
"maintenance_windows": {0: [(25, 35)], 1: [(15, 25)], 2: [(10, 20)], 3: [(40, 50)]},
"weight_makespan": 0.5,
"weight_energy": 0.5,
}
# ==== 工具函数 ====
def parse_maintenance_input(text):
"""
将输入的维修时间窗口文本解析成字典格式，
例如： "0:25-35,40-50;1:15-25;2:10-20"
转为 {0:[(25,35),(40,50)],1:[(15,25)],2:[(10,20)]}
"""
result = {}
if not text.strip():
return result
try:
groups = text.strip().split(';')
for g in groups:
m_str, windows_str = g.split(':')
m = int(m_str.strip())
windows = []
for w in windows_str.split(','):
s, e = w.strip().split('-')
windows.append((int(s), int(e)))
result[m] = windows
return result
except Exception as e:
messagebox.showerror("输入错误", f"维修时间窗口格式错误，请检查输入。\n示例: 0:25-35,40-50;1:15-25")
return None
# ==== 数据生成 ====
def generate_jobs(n_jobs, n_machines):
"""
生成作业，随机2-4个工序，每工序分配随机机器和加工时间
结构：
jobs = [
[ {机器:时间, ...}, # 工序0
{机器:时间, ...}, # 工序1
...
],
...
]
"""
jobs = []
for j in range(n_jobs):
n_ops = random.randint(2, 4)
ops = []
for _ in range(n_ops):
machines = random.sample(range(n_machines), k=random.randint(2, n_machines))
durations = {m: random.randint(4, 10) for m in machines}
ops.append(durations)
jobs.append(ops)
return jobs
# ==== 调度核心 ====
def is_in_maintenance(machine, start, end, maintenance_windows):
for s, e in maintenance_windows.get(machine, []):
if not (end <= s or start >= e):
return True
return False
def decode(chromosome, jobs, robot_transfer_time, energy_costs, maintenance_windows):
n_machines = len(energy_costs)
machine_timeline = [[] for _ in range(n_machines)]
job_op_idx = [0] * len(jobs)
job_end_time = [0] * len(jobs)
total_energy = 0
schedule = []
for job_id in chromosome:
op_idx = job_op_idx[job_id]
op_options = jobs[job_id][op_idx]
best_start = float('inf')
best_machine, best_duration = -1, 0
for m, t in op_options.items():
m_last = machine_timeline[m][-1][1] if machine_timeline[m] else 0
earliest = max(job_end_time[job_id] + robot_transfer_time, m_last)
while is_in_maintenance(m, earliest, earliest + t, maintenance_windows):
earliest += 1
if earliest < best_start:
best_start = earliest
best_machine = m
best_duration = t
start = best_start
end = start + best_duration
machine_timeline[best_machine].append((start, end))
job_end_time[job_id] = end
job_op_idx[job_id] += 1
schedule.append((job_id, op_idx, best_machine, start, end))
total_energy += best_duration * energy_costs[best_machine]
makespan = max(job_end_time)
return makespan, total_energy, schedule
# ==== 算法 ====
def run_ga(jobs, robot_transfer_time, energy_costs, maintenance_windows, repeat_times, weight_makespan, weight_energy):
def single_run():
def initialize_population():
base = []
for j, ops in enumerate(jobs):
base.extend([j] * len(ops))
return [random.sample(base, len(base)) for _ in range(40)]
def crossover(p1, p2):
cut = random.randint(1, len(p1) - 1)
child = p1[:cut]
for g in p2:
if child.count(g) < p2.count(g):
child.append(g)
return child
def mutate(chrom, rate=0.2):
if random.random() < rate:
i, j = random.sample(range(len(chrom)), 2)
chrom[i], chrom[j] = chrom[j], chrom[i]
population = initialize_population()
evaluated = [(decode(chrom, jobs, robot_transfer_time, energy_costs, maintenance_windows)[0],
decode(chrom, jobs, robot_transfer_time, energy_costs, maintenance_windows)[1],
chrom,
decode(chrom, jobs, robot_transfer_time, energy_costs, maintenance_windows)[2]) for chrom in population]
for _ in range(40):
offspring = []
while len(offspring) < 40:
p1, p2 = random.sample(evaluated, 2)
child = crossover(p1[2], p2[2])
mutate(child)
mk, en, sch = decode(child, jobs, robot_transfer_time, energy_costs, maintenance_windows)
offspring.append((mk, en, child, sch))
evaluated += offspring
evaluated = sorted(evaluated, key=lambda x: weight_makespan * x[0] + weight_energy * x[1])[:40]
return evaluated[0]
return [single_run() for _ in range(repeat_times)]
def run_sa(jobs, robot_transfer_time, energy_costs, maintenance_windows, repeat_times, weight_makespan, weight_energy):
def single_run():
base = []
for j, ops in enumerate(jobs):
base.extend([j] * len(ops))
current = random.sample(base, len(base))
mk, en, sch = decode(current, jobs, robot_transfer_time, energy_costs, maintenance_windows)
best_score = weight_makespan * mk + weight_energy * en
best = (mk, en, current[:], sch)
T = 100
for _ in range(200):
new = current[:]
i, j = random.sample(range(len(new)), 2)
new[i], new[j] = new[j], new[i]
new_mk, new_en, new_sch = decode(new, jobs, robot_transfer_time, energy_costs, maintenance_windows)
new_score = weight_makespan * new_mk + weight_energy * new_en
if new_score < best_score or random.random() < math.exp(-(new_score - best_score) / T):
current = new[:]
if new_score < best_score:
best_score = new_score
best = (new_mk, new_en, new[:], new_sch)
T *= 0.95
return best
return [single_run() for _ in range(repeat_times)]
def run_nsga2(jobs, robot_transfer_time, energy_costs, maintenance_windows, repeat_times):
def dominates(a, b):
return (a[0] <= b[0] and a[1] <= b[1]) and (a[0] < b[0] or a[1] < b[1])
def non_dominated_sort(pop):
S, n, front = [[] for _ in pop], [0] * len(pop), [[]]
for p in range(len(pop)):
for q in range(len(pop)):
if dominates(pop[p][:2], pop[q][:2]):
S[p].append(q)
elif dominates(pop[q][:2], pop[p][:2]):
n[p] += 1
if n[p] == 0:
front[0].append(p)
i = 0
while front[i]:
next_front = []
for p in front[i]:
for q in S[p]:
n[q] -= 1
if n[q] == 0:
next_front.append(q)
i += 1
front.append(next_front)
return front[:-1]
def single_run():
base = []
for j, ops in enumerate(jobs):
base.extend([j] * len(ops))
def initialize_population():
return [random.sample(base, len(base)) for _ in range(40)]
def crossover(p1, p2):
cut = random.randint(1, len(p1) - 1)
child = p1[:cut]
for g in p2:
if child.count(g) < p2.count(g):
child.append(g)
return child
def mutate(chrom, rate=0.2):
if random.random() < rate:
i, j = random.sample(range(len(chrom)), 2)
chrom[i], chrom[j] = chrom[j], chrom[i]
population = initialize_population()
evaluated = [(decode(chrom, jobs, robot_transfer_time, energy_costs, maintenance_windows)[0],
decode(chrom, jobs, robot_transfer_time, energy_costs, maintenance_windows)[1],
chrom,
decode(chrom, jobs, robot_transfer_time, energy_costs, maintenance_windows)[2]) for chrom in population]
for _ in range(40):
offspring = []
while len(offspring) < 40:
p1, p2 = random.sample(evaluated, 2)
child = crossover(p1[2], p2[2])
mutate(child)
mk, en, sch = decode(child, jobs, robot_transfer_time, energy_costs, maintenance_windows)
offspring.append((mk, en, child, sch))
combined = evaluated + offspring
fronts = non_dominated_sort(combined)
new_pop = []
for front in fronts:
for i in front:
if len(new_pop) < 40:
new_pop.append(combined[i])
evaluated = new_pop
return min(evaluated, key=lambda x: 0.5 * x[0] + 0.5 * x[1])
return [single_run() for _ in range(repeat_times)]
# ==== 结果汇总 ====
def summarize_results(results, method_name="算法", weight_makespan=0.5, weight_energy=0.5):
makespans = [r[0] for r in results]
energies = [r[1] for r in results]
obj_scores = [weight_makespan * m + weight_energy * e for m, e in zip(makespans, energies)]
pareto_set = sorted(set((m, e) for m, e in zip(makespans, energies)))
summary = f"\n📊 {method_name} 优化结果统计\n"
summary += f"样本数：{len(results)}\n"
summary += f"最小完工时间: {min(makespans):.2f}\n"
summary += f"最小能耗: {min(energies):.2f}\n"
summary += f"目标函数最优值: {min(obj_scores):.2f}\n"
summary += f"完工时间 Std: {np.std(makespans):.2f}\n"
summary += f"能耗 Std: {np.std(energies):.2f}\n"
summary += f"Pareto 前沿点数量: {len(pareto_set)}\n"
return summary
# ==== 调度动态演示辅助 ====
class GanttAnimator:
def __init__(self, schedule, n_machines, maintenance_windows, canvas_frame):
self.schedule = schedule
self.n_machines = n_machines
self.maintenance_windows = maintenance_windows
self.canvas_frame = canvas_frame
self.fig, self.ax = plt.subplots(figsize=(12,5))
self.canvas = FigureCanvasTkAgg(self.fig, master=self.canvas_frame)
self.canvas.get_tk_widget().pack(fill='both', expand=True)
self.job_colors = defaultdict(lambda: plt.get_cmap("tab20")(random.random()))
self.current_time = 0
self.max_time = max(s[4] for s in schedule)
self.anim_running = False
def draw_frame(self):
self.ax.clear()
for job_id, op_idx, machine, start, end in self.schedule:
if start <= self.current_time:
width = min(end, self.current_time) - start
if width > 0:
self.ax.barh(machine, width, left=start, color=self.job_colors[job_id], edgecolor='black')
self.ax.text((start + min(end, self.current_time)) / 2, machine,
f'J{job_id}-O{op_idx}', ha='center', va='center', color='white', fontsize=8)
for m, windows in self.maintenance_windows.items():
for s, e in windows:
if s <= self.current_time:
width = min(e, self.current_time) - s
if width > 0:
self.ax.barh(m, width, left=s, color='gray', alpha=0.3, edgecolor='red', hatch='//')
self.ax.set_yticks(list(range(self.n_machines)))
self.ax.set_yticklabels([f'M{m}' for m in range(self.n_machines)])
self.ax.set_xlabel("Time")
self.ax.set_title("Gantt chart")
self.ax.set_xlim(0, self.max_time + 5)
self.ax.grid(True)
self.canvas.draw()
def start(self):
self.anim_running = True
self.current_time = 0
self._step()
def _step(self):
if not self.anim_running:
return
if self.current_time > self.max_time + 5:
self.anim_running = False
return
self.draw_frame()
self.current_time += 1
self.canvas.get_tk_widget().after(100, self._step)
def stop(self):
self.anim_running = False
# ==== 作业编辑窗口 ====
class JobEditor(simpledialog.Dialog):
def __init__(self, parent, jobs, n_machines):
self.jobs = jobs
self.n_machines = n_machines
super().__init__(parent, title="作业详细编辑")
def body(self, master):
self.frames = []
self.entries = []
ttk.Label(master, text="请编辑各作业各工序机器与加工时间，格式：机器编号:时间,机器编号:时间").grid(row=0, column=0, sticky='w')
for i, job in enumerate(self.jobs):
f = ttk.LabelFrame(master, text=f"作业 {i}")
f.grid(row=i+1, column=0, sticky='ew', pady=5)
self.frames.append(f)
for j, op in enumerate(job):
label = ttk.Label(f, text=f"工序 {j}:")
label.grid(row=j, column=0, sticky='w')
# 格式化成字符串
s = ",".join([f"{m}:{t}" for m,t in op.items()])
ent = ttk.Entry(f, width=40)
ent.insert(0, s)
ent.grid(row=j, column=1, sticky='w')
self.entries.append((i,j,ent))
return None
def apply(self):
# 解析输入，更新self.jobs
for job_id, op_idx, ent in self.entries:
text = ent.get().strip()
if not text:
continue
try:
parts = text.split(',')
d = {}
for p in parts:
m_str, t_str = p.split(':')
m = int(m_str.strip())
t = int(t_str.strip())
if m < 0 or m >= self.n_machines or t <= 0:
raise ValueError
d[m] = t
self.jobs[job_id][op_idx] = d
except:
messagebox.showerror("输入错误", f"作业{job_id}工序{op_idx}格式错误，请使用 机器编号:时间,机器编号:时间 格式，机器编号应在[0-{self.n_machines-1}]内，时间为正整数。")
# ==== 主GUI ====
class SchedulerApp:
def __init__(self, master):
self.master = master
master.title("智能调度系统")
self.params = DEFAULT_PARAMS.copy()
# 顶部参数框架
self.param_frame = ttk.Frame(master)
self.param_frame.pack(fill='x', padx=10, pady=5)
# 作业数
ttk.Label(self.param_frame, text="作业数:").grid(row=0, column=0)
self.n_jobs_var = tk.IntVar(value=self.params["n_jobs"])
self.n_jobs_spin = ttk.Spinbox(self.param_frame, from_=1, to=100, textvariable=self.n_jobs_var, width=5)
self.n_jobs_spin.grid(row=0, column=1)
# 机器数
ttk.Label(self.param_frame, text="机器数:").grid(row=0, column=2)
self.n_machines_var = tk.IntVar(value=self.params["n_machines"])
self.n_machines_spin = ttk.Spinbox(self.param_frame, from_=1, to=20, textvariable=self.n_machines_var, width=5)
self.n_machines_spin.grid(row=0, column=3)
# 重复次数
ttk.Label(self.param_frame, text="重复次数:").grid(row=0, column=4)
self.repeat_times_var = tk.IntVar(value=self.params["repeat_times"])
self.repeat_times_spin = ttk.Spinbox(self.param_frame, from_=1, to=20, textvariable=self.repeat_times_var, width=5)
self.repeat_times_spin.grid(row=0, column=5)
# 机器人转移时间
ttk.Label(self.param_frame, text="机器人转移时间:").grid(row=1, column=0)
self.robot_transfer_time_var = tk.IntVar(value=self.params["robot_transfer_time"])
self.robot_transfer_time_spin = ttk.Spinbox(self.param_frame, from_=0, to=20, textvariable=self.robot_transfer_time_var, width=5)
self.robot_transfer_time_spin.grid(row=1, column=1)
# 能耗系数，逗号分隔
ttk.Label(self.param_frame, text="机器能耗系数(逗号分隔):").grid(row=1, column=2)
self.energy_costs_var = tk.StringVar(value=",".join(map(str, self.params["energy_costs"])))
self.energy_costs_entry = ttk.Entry(self.param_frame, textvariable=self.energy_costs_var, width=20)
self.energy_costs_entry.grid(row=1, column=3)
# 维修时间窗口
ttk.Label(self.param_frame, text="维修时间窗口(格式如0:25-35,40-50;1:15-25):").grid(row=2, column=0, columnspan=3, sticky='w')
self.maintenance_var = tk.StringVar(value=";".join(
[f"{m}:" + ",".join(f"{s}-{e}" for s,e in ws) for m, ws in self.params["maintenance_windows"].items()]
))
self.maintenance_entry = ttk.Entry(self.param_frame, textvariable=self.maintenance_var, width=50)
self.maintenance_entry.grid(row=2, column=3, columnspan=3, sticky='w')
# 多目标权重
ttk.Label(self.param_frame, text="目标权重(完工时间):").grid(row=3, column=0)
self.weight_makespan_var = tk.DoubleVar(value=self.params["weight_makespan"])
self.weight_makespan_scale = ttk.Scale(self.param_frame, from_=0, to=1, variable=self.weight_makespan_var, orient='horizontal')
self.weight_makespan_scale.grid(row=3, column=1)
ttk.Label(self.param_frame, text="目标权重(能耗):").grid(row=3, column=2)
self.weight_energy_var = tk.DoubleVar(value=self.params["weight_energy"])
self.weight_energy_scale = ttk.Scale(self.param_frame, from_=0, to=1, variable=self.weight_energy_var, orient='horizontal')
self.weight_energy_scale.grid(row=3, column=3)
# 按钮框架
self.btn_frame = ttk.Frame(master)
self.btn_frame.pack(fill='x', padx=10, pady=5)
self.gen_jobs_btn = ttk.Button(self.btn_frame, text="生成随机作业", command=self.generate_jobs)
self.gen_jobs_btn.grid(row=0, column=0, padx=5)
self.edit_jobs_btn = ttk.Button(self.btn_frame, text="编辑作业详细", command=self.edit_jobs)
self.edit_jobs_btn.grid(row=0, column=1, padx=5)
self.run_ga_btn = ttk.Button(self.btn_frame, text="运行遗传算法", command=self.run_ga)
self.run_ga_btn.grid(row=0, column=2, padx=5)
self.run_sa_btn = ttk.Button(self.btn_frame, text="运行模拟退火", command=self.run_sa)
self.run_sa_btn.grid(row=0, column=3, padx=5)
self.run_nsga_btn = ttk.Button(self.btn_frame, text="运行NSGA-II", command=self.run_nsga)
self.run_nsga_btn.grid(row=0, column=4, padx=5)
self.show_anim_btn = ttk.Button(self.btn_frame, text="动态甘特图演示", command=self.show_animation, state='disabled')
self.show_anim_btn.grid(row=0, column=5, padx=5)
self.export_btn = ttk.Button(self.btn_frame, text="导出最佳调度CSV", command=self.export_schedule, state='disabled')
self.export_btn.grid(row=0, column=6, padx=5)
# 结果文本框
self.result_text = tk.Text(master, height=15)
self.result_text.pack(fill='both', padx=10, pady=5, expand=True)
# 初始化作业
self.jobs = generate_jobs(self.params["n_jobs"], self.params["n_machines"])
self.best_schedule = None
def validate_and_update_params(self):
try:
n_jobs = self.n_jobs_var.get()
n_machines = self.n_machines_var.get()
repeat_times = self.repeat_times_var.get()
robot_transfer_time = self.robot_transfer_time_var.get()
energy_costs = list(map(float, self.energy_costs_var.get().split(',')))
if len(energy_costs) != n_machines:
raise ValueError("能耗系数数量应与机器数相同")
maintenance_windows = parse_maintenance_input(self.maintenance_var.get())
if maintenance_windows is None:
return False
w1 = self.weight_makespan_var.get()
w2 = self.weight_energy_var.get()
if abs(w1 + w2 - 1.0) > 0.1:
messagebox.showwarning("权重提示", "建议权重和为1，可调整")
self.params.update({
"n_jobs": n_jobs,
"n_machines": n_machines,
"repeat_times": repeat_times,
"robot_transfer_time": robot_transfer_time,
"energy_costs": energy_costs,
"maintenance_windows": maintenance_windows,
"weight_makespan": w1,
"weight_energy": w2,
})
return True
except Exception as e:
messagebox.showerror("参数错误", f"参数输入有误: {e}")
return False
def generate_jobs(self):
if not self.validate_and_update_params():
return
self.jobs = generate_jobs(self.params["n_jobs"], self.params["n_machines"])
self.result_text.insert('end', "✅ 随机作业生成成功\n")
self.best_schedule = None
self.show_anim_btn.config(state='disabled')
self.export_btn.config(state='disabled')
def edit_jobs(self):
if not self.validate_and_update_params():
return
editor = JobEditor(self.master, self.jobs, self.params["n_machines"])
self.jobs = editor.jobs
self.result_text.insert('end', "✅ 作业详细编辑完成\n")
self.best_schedule = None
self.show_anim_btn.config(state='disabled')
self.export_btn.config(state='disabled')
def run_ga(self):
if not self.validate_and_update_params():
return
self.result_text.insert('end', "⏳ 遗传算法运行中...\n")
self.master.update()
results = run_ga(
self.jobs,
self.params["robot_transfer_time"],
self.params["energy_costs"],
self.params["maintenance_windows"],
self.params["repeat_times"],
self.params["weight_makespan"],
self.params["weight_energy"],
)
summary = summarize_results(results, "遗传算法", self.params["weight_makespan"], self.params["weight_energy"])
self.result_text.insert('end', summary)
self.best_schedule = min(results, key=lambda x: self.params["weight_makespan"] * x[0] + self.params["weight_energy"] * x[1])
self.show_anim_btn.config(state='normal')
self.export_btn.config(state='normal')
def run_sa(self):
if not self.validate_and_update_params():
return
self.result_text.insert('end', "⏳ 模拟退火运行中...\n")
self.master.update()
results = run_sa(
self.jobs,
self.params["robot_transfer_time"],
self.params["energy_costs"],
self.params["maintenance_windows"],
self.params["repeat_times"],
self.params["weight_makespan"],
self.params["weight_energy"],
)
summary = summarize_results(results, "模拟退火", self.params["weight_makespan"], self.params["weight_energy"])
self.result_text.insert('end', summary)
self.best_schedule = min(results, key=lambda x: self.params["weight_makespan"] * x[0] + self.params["weight_energy"] * x[1])
self.show_anim_btn.config(state='normal')
self.export_btn.config(state='normal')
def run_nsga(self):
if not self.validate_and_update_params():
return
self.result_text.insert('end', "⏳ NSGA-II运行中...\n")
self.master.update()
results = run_nsga2(
self.jobs,
self.params["robot_transfer_time"],
self.params["energy_costs"],
self.params["maintenance_windows"],
self.params["repeat_times"],
)
summary = summarize_results(results, "NSGA-II", 0.5, 0.5)
self.result_text.insert('end', summary)
self.best_schedule = min(results, key=lambda x: 0.5 * x[0] + 0.5 * x[1])
self.show_anim_btn.config(state='normal')
self.export_btn.config(state='normal')
def show_animation(self):
if self.best_schedule is None:
messagebox.showwarning("无调度数据", "请先运行调度算法得到结果！")
return
anim_win = tk.Toplevel(self.master)
anim_win.title("调度动态甘特图演示")
animator = GanttAnimator(self.best_schedule[3], self.params["n_machines"], self.params["maintenance_windows"], anim_win)
animator.start()
def export_schedule(self):
if self.best_schedule is None:
messagebox.showwarning("无调度数据", "请先运行调度算法得到结果！")
return
path = filedialog.asksaveasfilename(defaultextension=".csv", filetypes=[("CSV文件","*.csv")])
if not path:
return
with open(path, 'w', newline='') as f:
writer = csv.writer(f)
writer.writerow(["作业ID", "工序号", "机器号", "开始时间", "结束时间"])
for row in self.best_schedule[3]:
writer.writerow(row)
messagebox.showinfo("导出成功", f"调度结果已导出到 {path}")
if __name__ == "__main__":
root = tk.Tk()
app = SchedulerApp(root)
root.mainloop()
技术共进，成长同行——讯飞AI开发者社区
更多推荐
14
0- 0
已为社区贡献3条内容
所有评论(0)
