在物联网飞速发展的今天，低功耗蓝牙（BLE）技术因其低功耗、低延迟等优势，被广泛应用在可穿戴设备、智能家居、医疗设备等领域。而BLE DTM测试，作为蓝牙射频性能测试的重要手段，就像是为蓝牙设备进行“体检”的专家，确保其在各种复杂环境下的稳定性和可靠性。

1什么是BLE DTM测试？

BLE DTM测试，全称为Bluetooth Low Energy Direct Test Mode测试，是蓝牙特别兴趣小组（SIG）在蓝牙核心规范中制定的一种用于蓝牙射频性能测试的模式。它主要用于验证BLE设备的发射功率、频率偏移、调制特性、接收灵敏度等关键指标，帮助工程师在研发和生产过程中优化设备性能

2.DTM测试的主要内容

1. 发射测试（TX Test）

发射测试主要关注以下几个方面：

• 发射功率：测试设备在不同信道上的发射功率是否符合蓝牙规范要求

• 频率偏移：检查载波频率与标称值的偏差，确保其在允许范围内

• 调制特性：评估调制精度，例如调制指数是否在规定范围内

2. 接收测试（RX Test）

接收测试则主要测试设备的接收灵敏度，通过统计接收到的数据包数量及误包率（PER）来评估设备在不同信噪比下的性能。

3.DTM测试的应用场景

1. 研发阶段

在研发过程中，DTM测试可以帮助工程师快速定位射频问题，优化硬件设计和固件配置。例如，通过调整发射功率和频道选择，可以提高设备的通信距离和抗干扰能力。

2. 生产阶段

在生产线上，DTM测试被广泛用于质量控制。通过自动化测试流程，可以确保每一批次的蓝牙设备都符合设计标准。

4.如何进行DTM测试？

1. 测试设备

DTM测试通常需要以下设备：

• 待测设备（DUT）：需要测试的蓝牙设备。

• 上位机测试设备（UT）：用于发送控制指令和接收测试结果。

• 下位机测试设备（LT）：用于与DUT进行射频通信。

2. 测试流程

设置测试环境：包括硬件连接和软件配置。

加载测试程序：将测试固件烧录到DUT中。

启动测试：通过HCI命令控制DUT进行发射或接收测试。

分析结果：根据测试设备的输出数据，评估DUT的射频性能。

5.Nordic DTM测试分享

我们这里以Nordic的BLE芯片为例，简单的把整个DTM流程具象化，具体操作细节我们这里不过多赘述，如有需要，这里提供链接给到大家学习，你也可以到网上搜索相关资料：

https://www.cnblogs.com/HannibalWang/p/17566096.html

1. 准备工作

硬件：nRF52/53/54开发板(这里以开发板作为DUT)、频谱分析仪/综测仪

软件：nRF Connect for Desktop，nRF5 SDK/nRF Connect SDK(NCS)，编译工具

2. 固件烧录

主要是将DTM固件烧录到开发板当中，这里需要注意选择对应开发板型号的DTM固件，这个不清楚的可以咨询代理商或原厂。

另外，如果使用的是自定义硬件，更改了TX/RX引脚，则需要在DTM固件里修改对应的引脚定义。

3. 测试流程：

(1) TX Test：

打开nRF Connect for Desktop：安装并打开Direct Test Mode插件

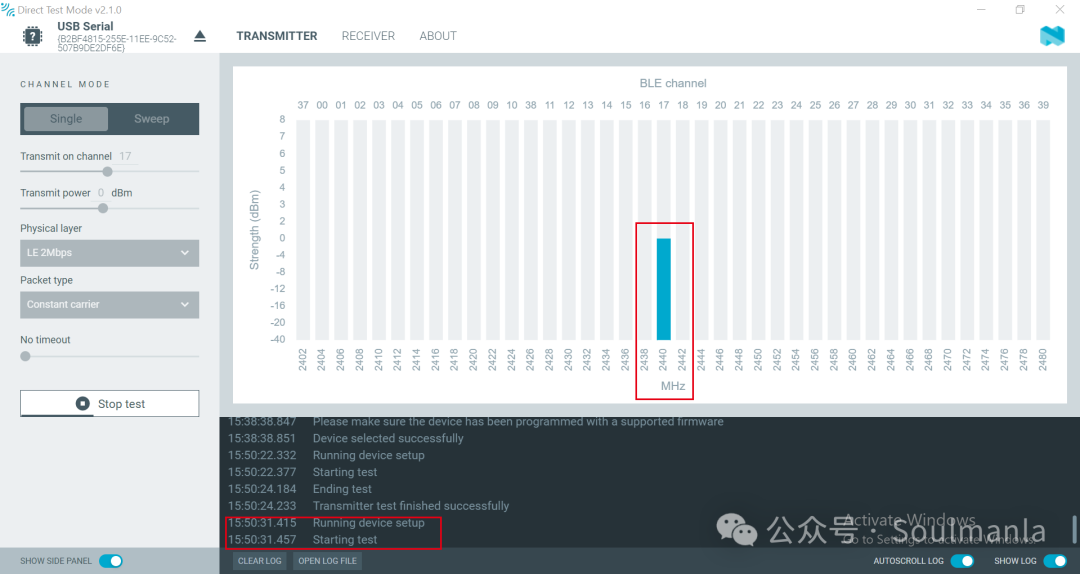

Nordic DTM界面

设置测试参数：

• 选择COM口（通过设备管理器查看）

• 选择发射模式（如单载波模式Constant carrier）

• 设置信道频率（如2402 MHz）

• 设置发射功率（如+4 dBm）

• 启动测试：点击“Start Test”开始发射测试

• 测量结果：使用频谱分析仪测量发射功率和频率偏移

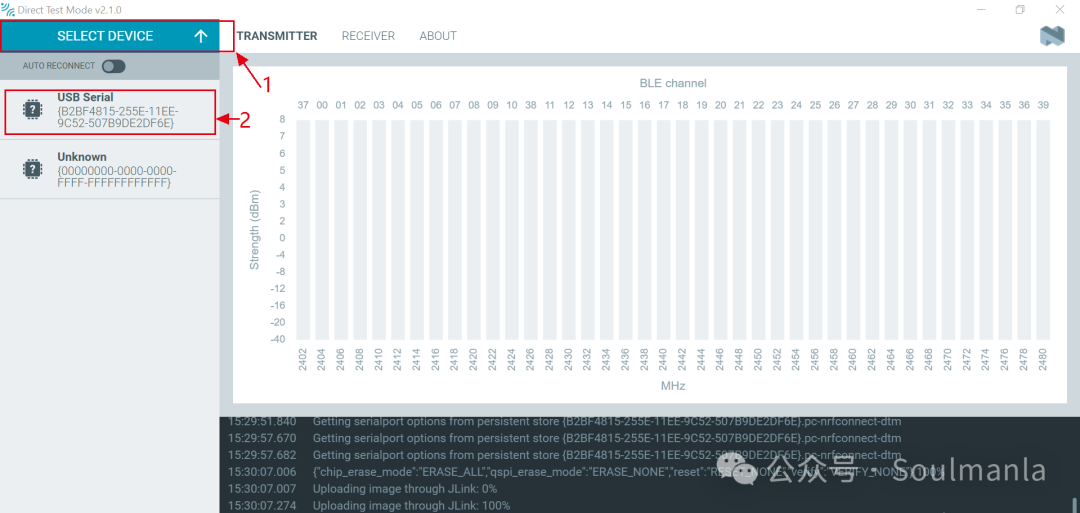

Nordic DTM界面

(2) RX Test：

设置接收参数：选择接收模式，设置信道频率

启动测试：通过误包率（PER）评估接收灵敏度

至此，恭喜你完成了BLE DTM测试了，如操作过程中碰到其他问题，欢迎私信或评论联系。

6.结语

随着蓝牙技术的不断演进，DTM测试也在不断发展。例如，蓝牙5.0及以上版本引入了新的物理层特性，如长距离模式和2M PHY，DTM测试需要支持这些新特性的测试命令和参数配置。

BLE DTM测试是蓝牙设备研发和生产中不可或缺的环节。通过深入了解DTM测试的原理和方法，工程师可以更好地优化设备性能，提升用户体验。如果你对BLE DTM测试感兴趣，或者正在寻找相关的解决方案，不妨关注更多技术分享，一起探索蓝牙技术的无限可能！
