实验概述

本案例实验环境主要是基于已有的外层ZStack云平台，去完成Zstack云平台上的嵌套虚拟实验环境的搭建。

实验目的

1.ZStack环境搭建

2.创建区域、集群、

3.添加计算节点、主存储、

4.创建二层网络、三层网络

实验准备

1.一台Windows系统的PC

2.底层Zstack云平台环境对外开放的公网IP地址以及管理端口参数

3.拥有底层Zstack云平台环境的本地登录账号

4.Zstack云平台管理员提前规划的业务VLAN-ID和公有网段的具体参数

操作步骤

1.登录底层Zstack云平台环境

说明：使用Windows系统的PC打开谷歌/火狐浏览器访问http://授课老师给出的Zstack环境对外的公网地址:管理端口，默认是5000,点击项目登陆,输入自己用户名和密码进入环境。

注意：登陆完成后，请在右上方点击【修改密码】，及时修改登陆密码

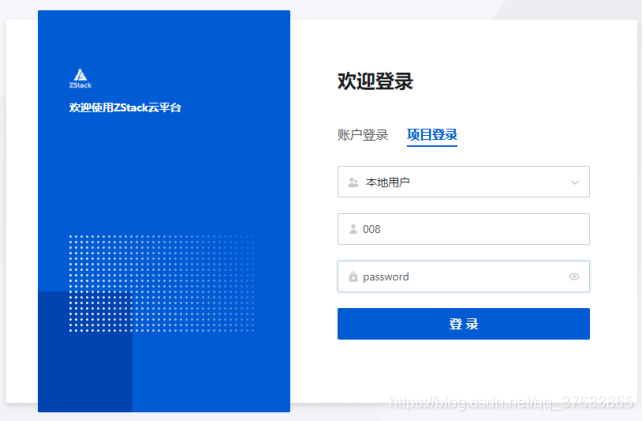

登录界面如下（以之前创建的008账号为例进行演示）：

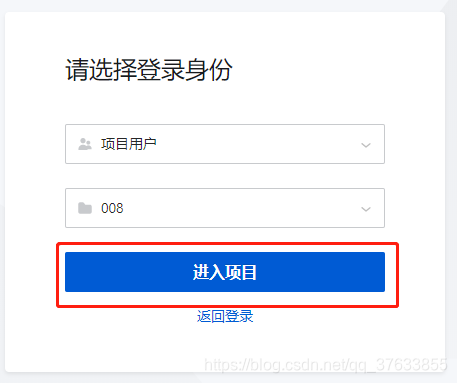

点击进入项目：

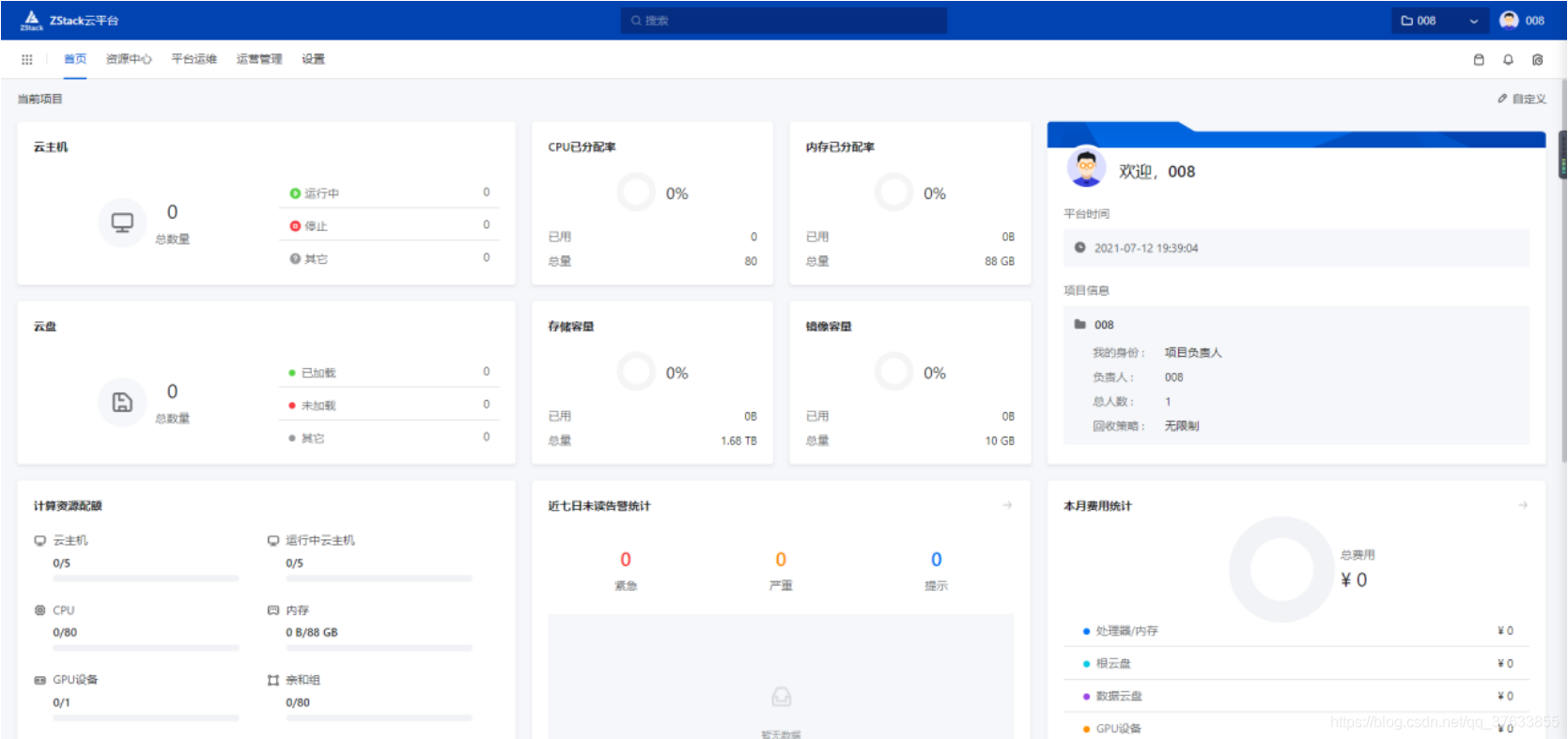

登陆云平台后的首页：

2.创建两个云主机（作为嵌套虚拟化环境的物理机使用）

说明：云主机规格管理节点选择8C20G，计算节点选择8C20G，镜像选择ZStack 4.1.3ISO,系统盘大小统一为100G，三层网络选择公有网络，具体操作流程如下：

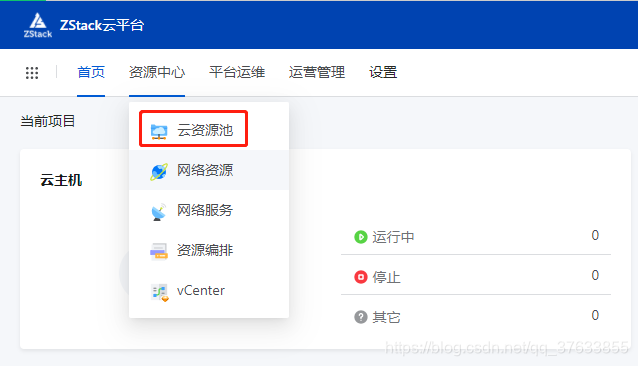

1.进入云资源池准备创建云主机

2.进入到云主机管理界面点击创建云主机

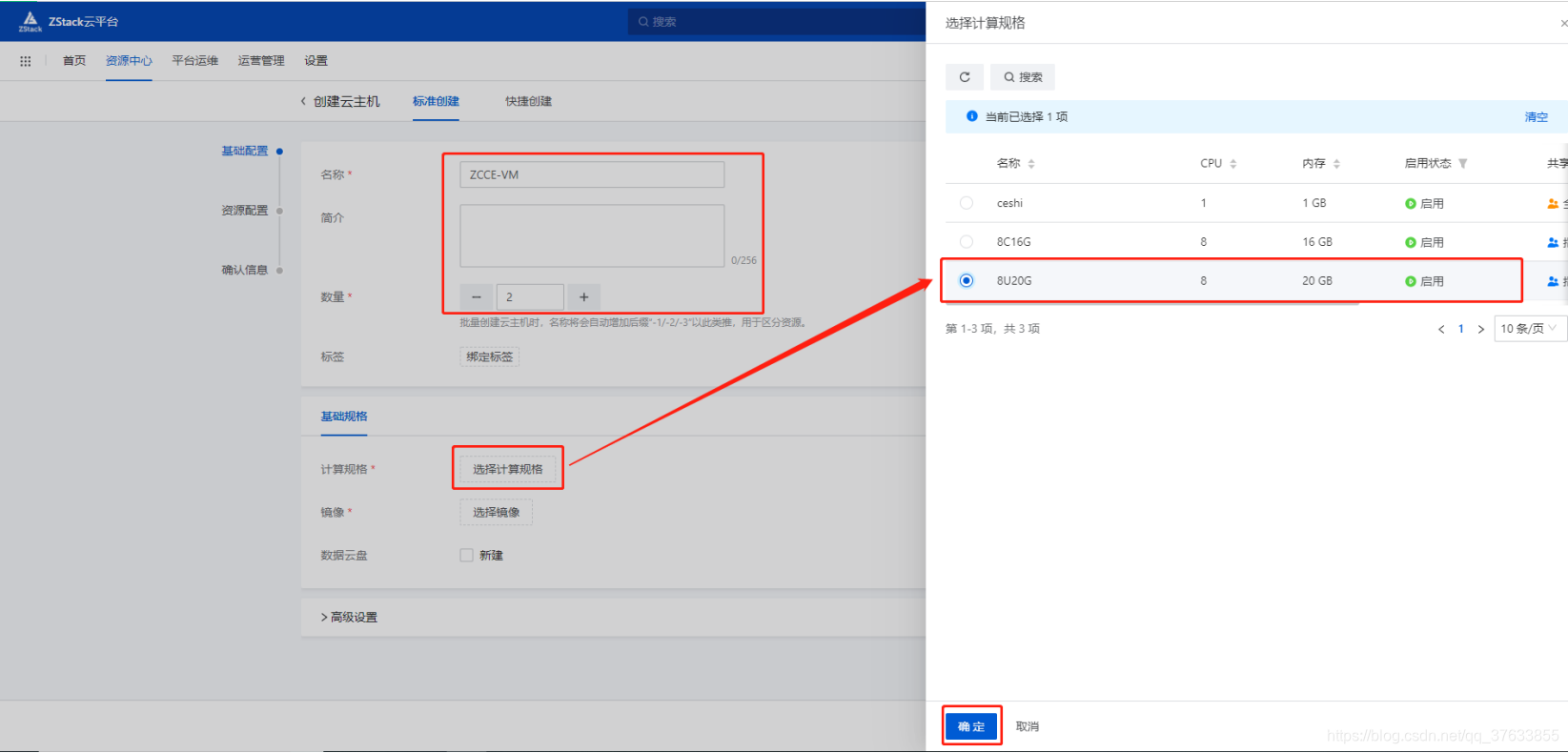

3.选择云主机计算规格

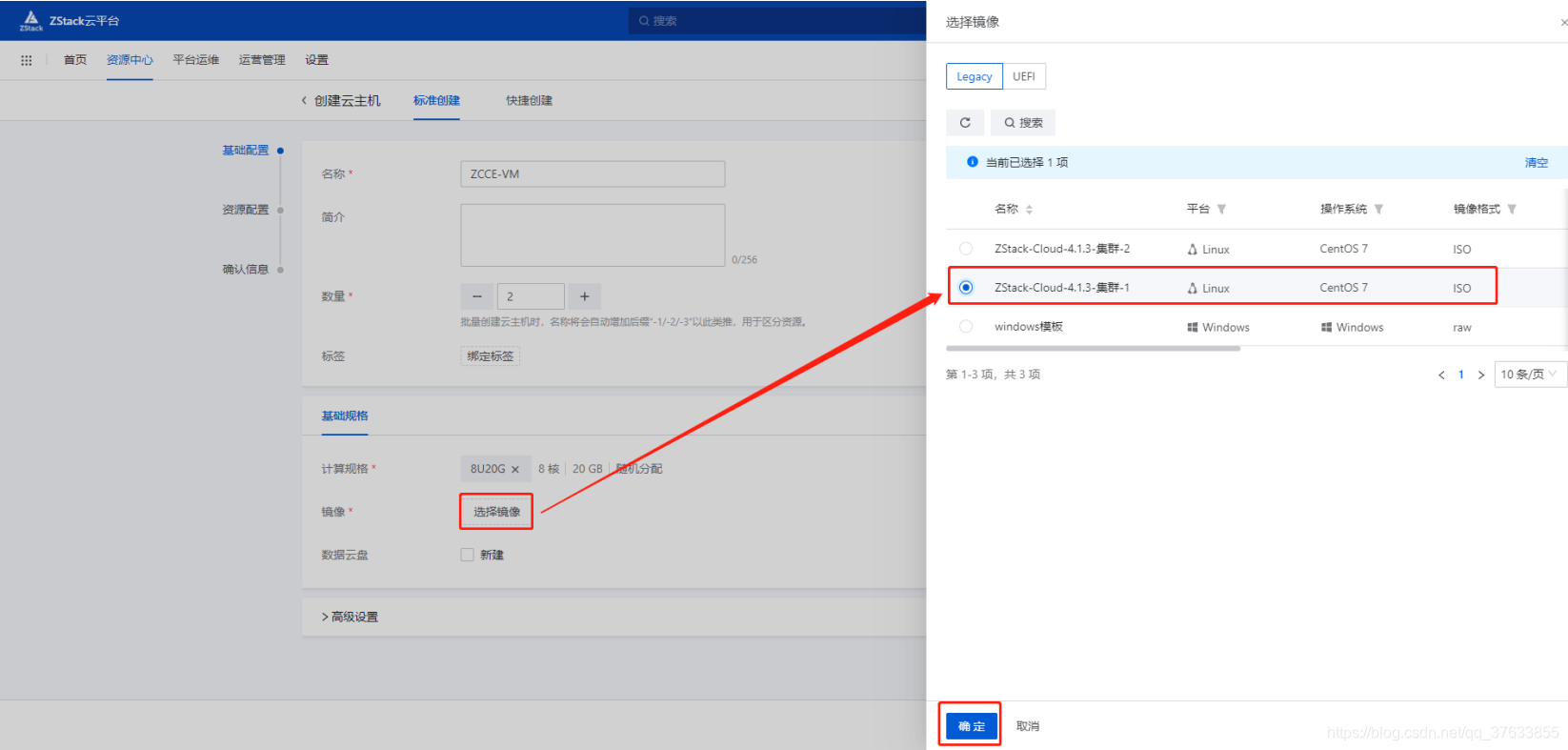

4.选择云主机OS镜像

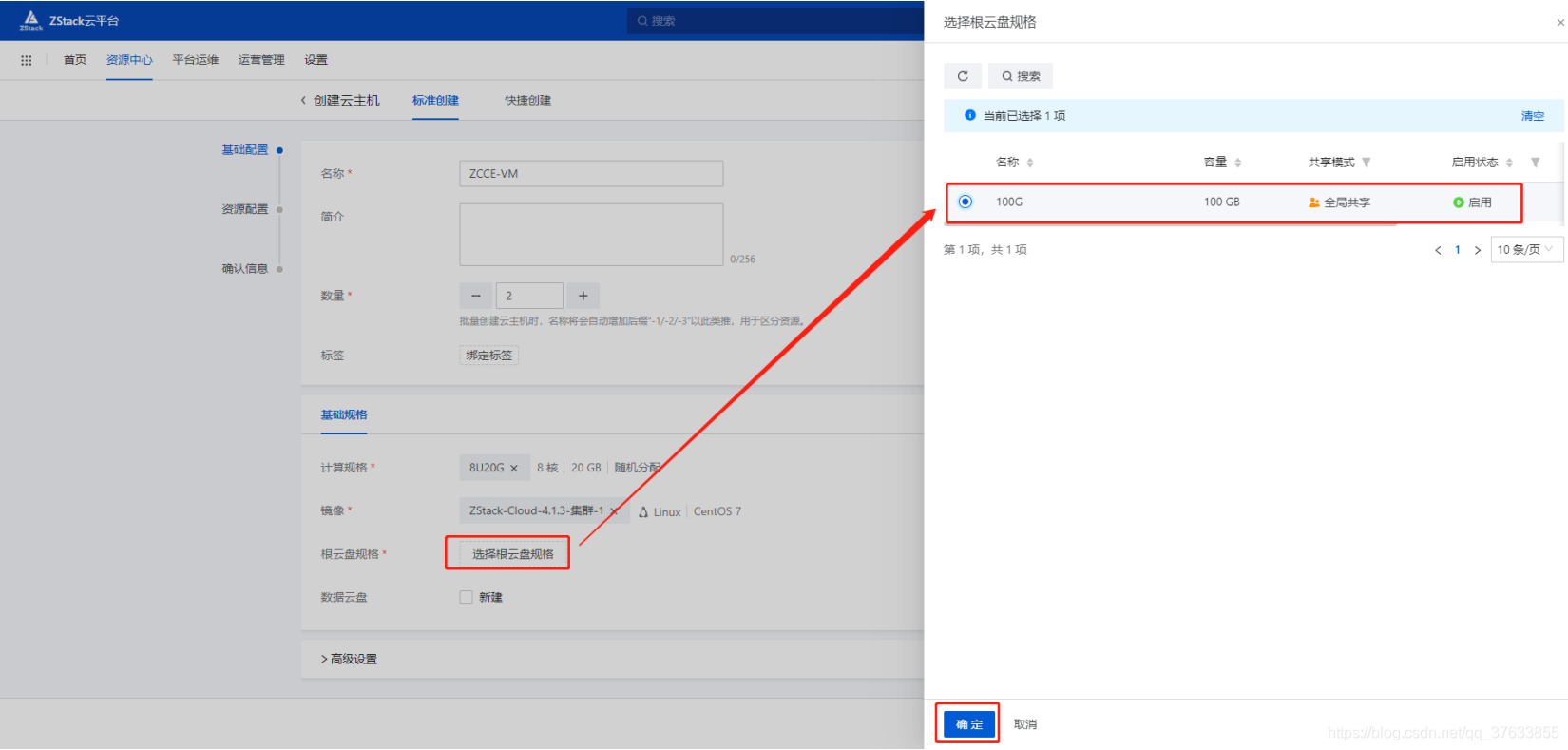

5.选择根云盘的规格

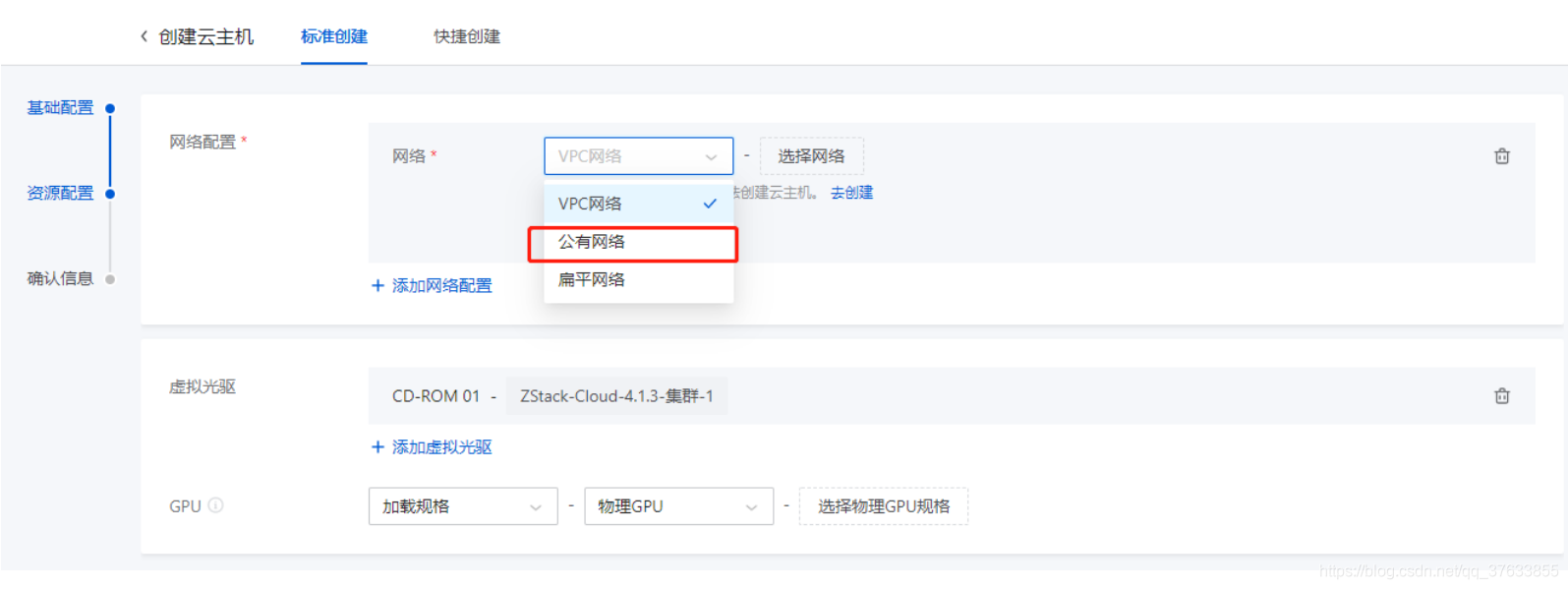

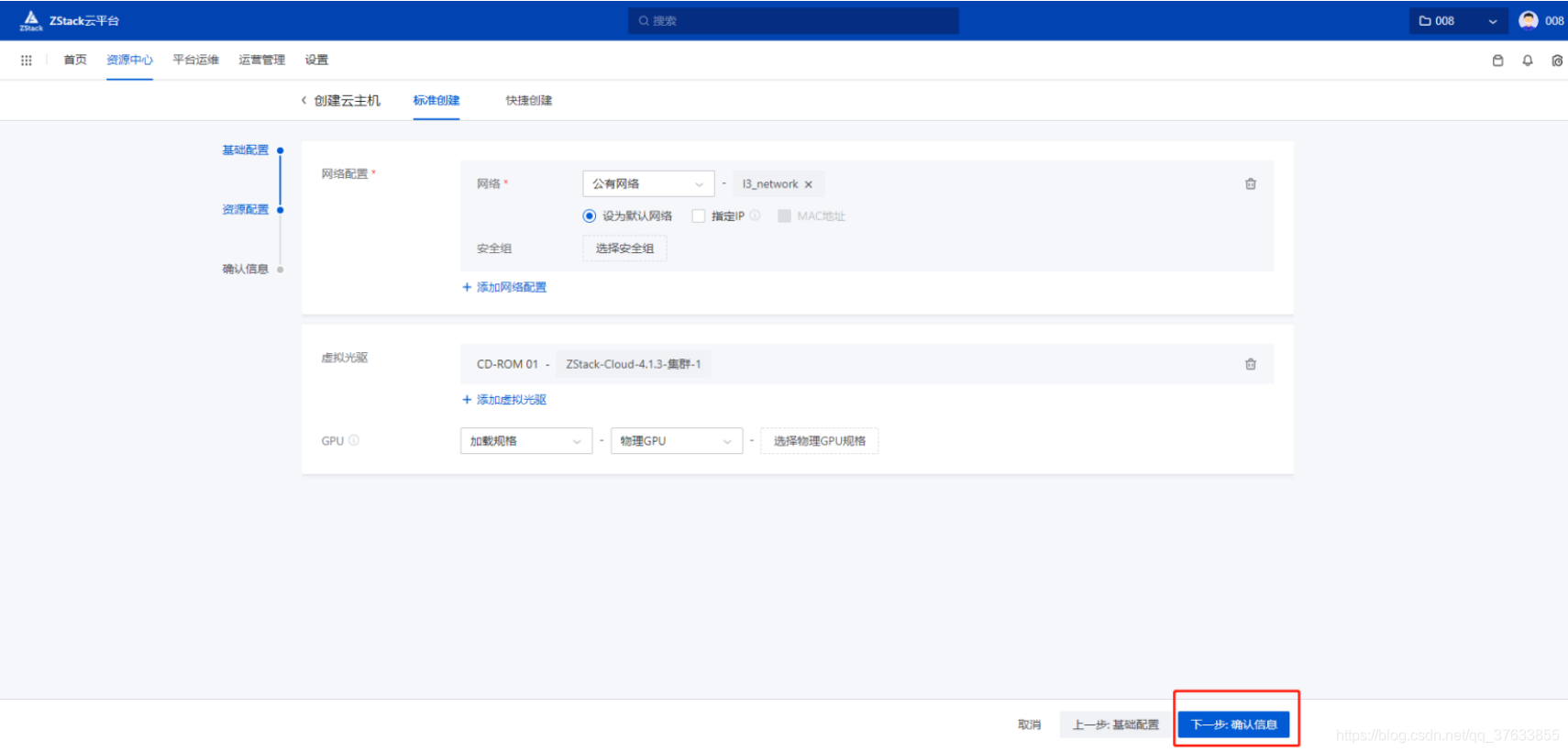

6.进行资源配置，选择网络

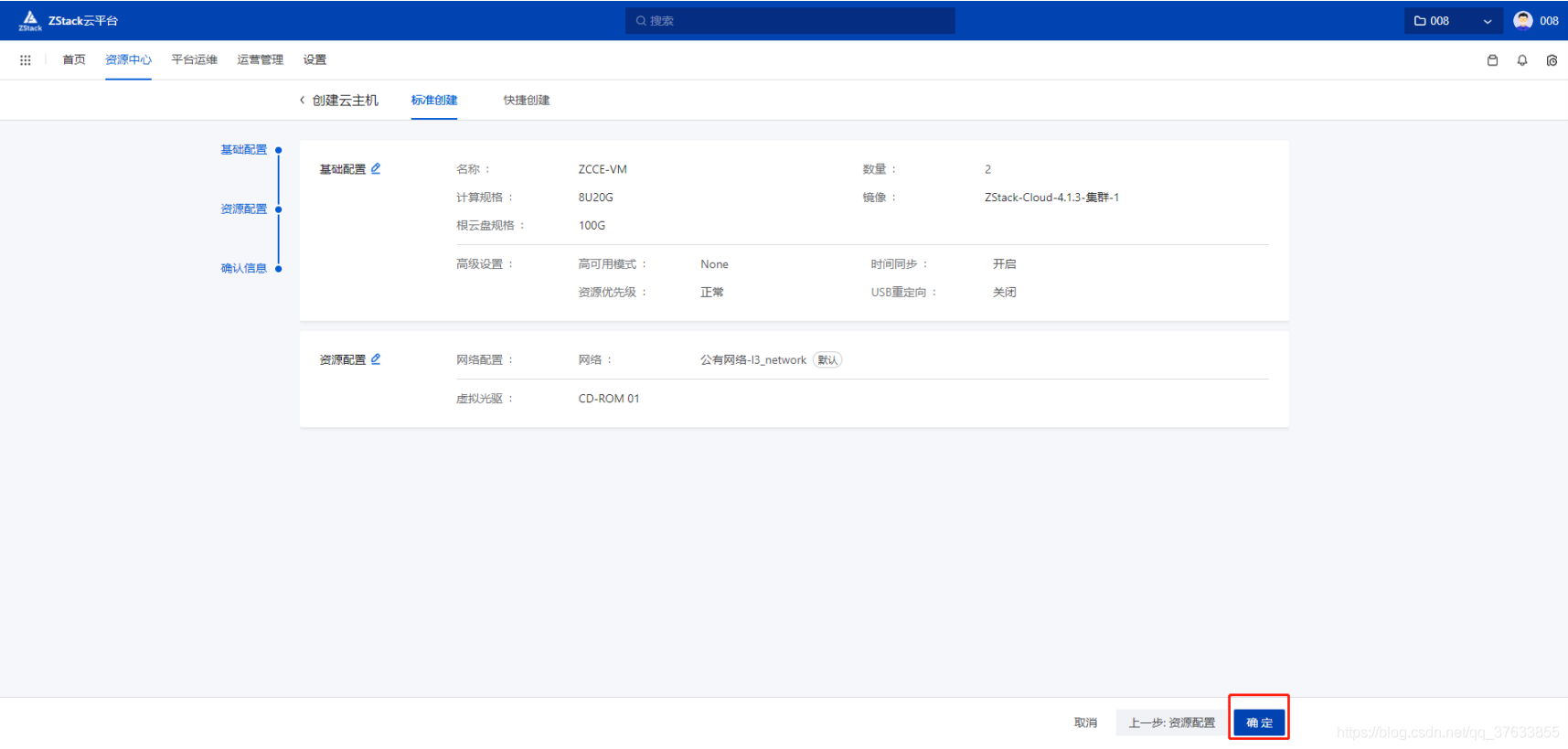

7.确认信息并开始创建

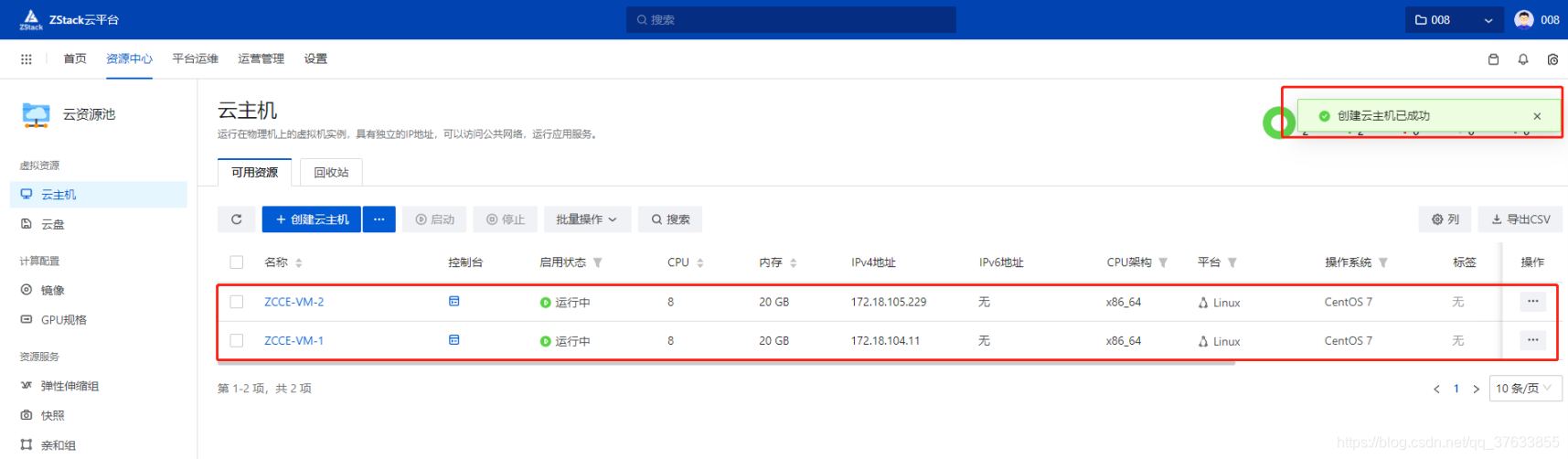

8.创建完成

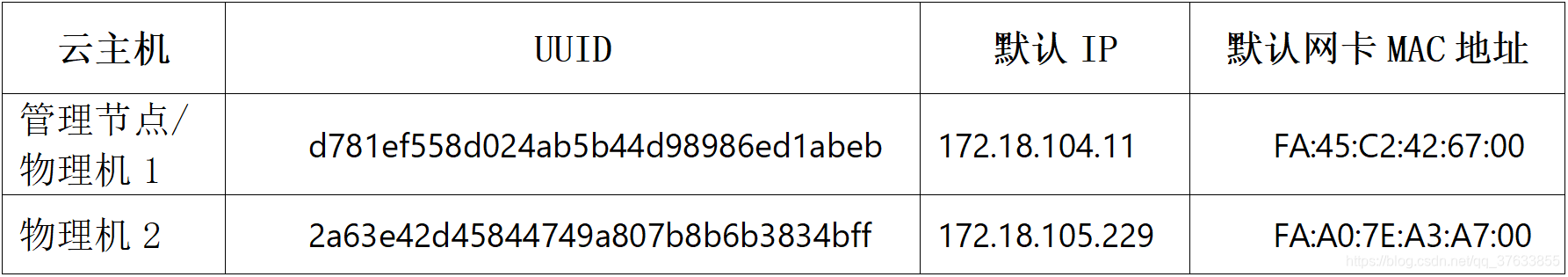

两台云主机的信息（基于不同的环境执行时具体参数会有所不同）：

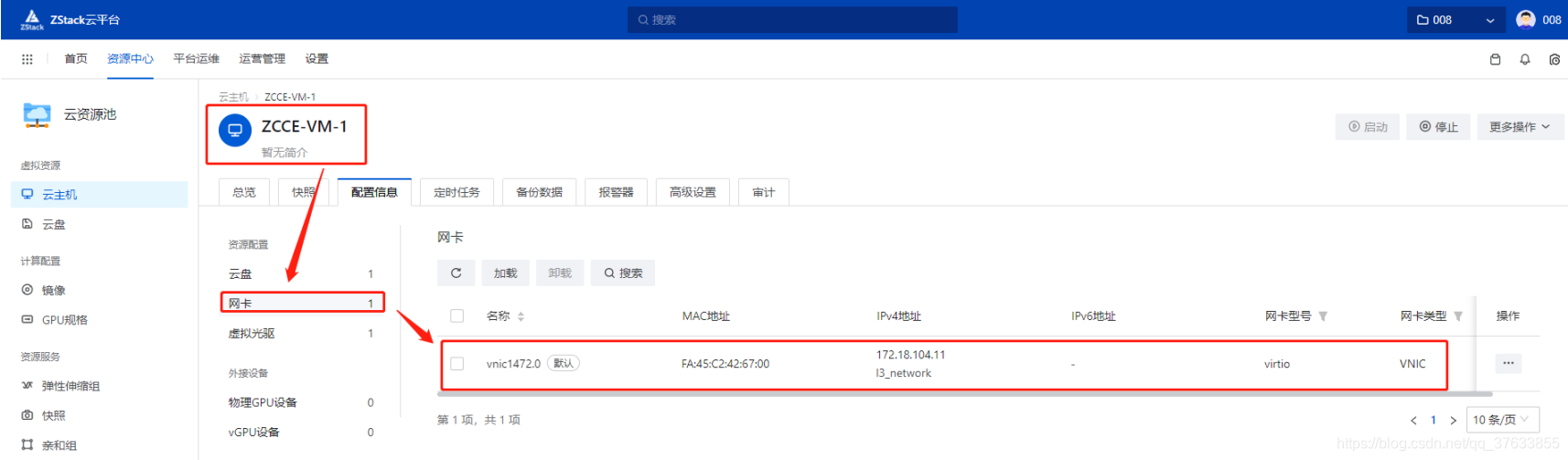

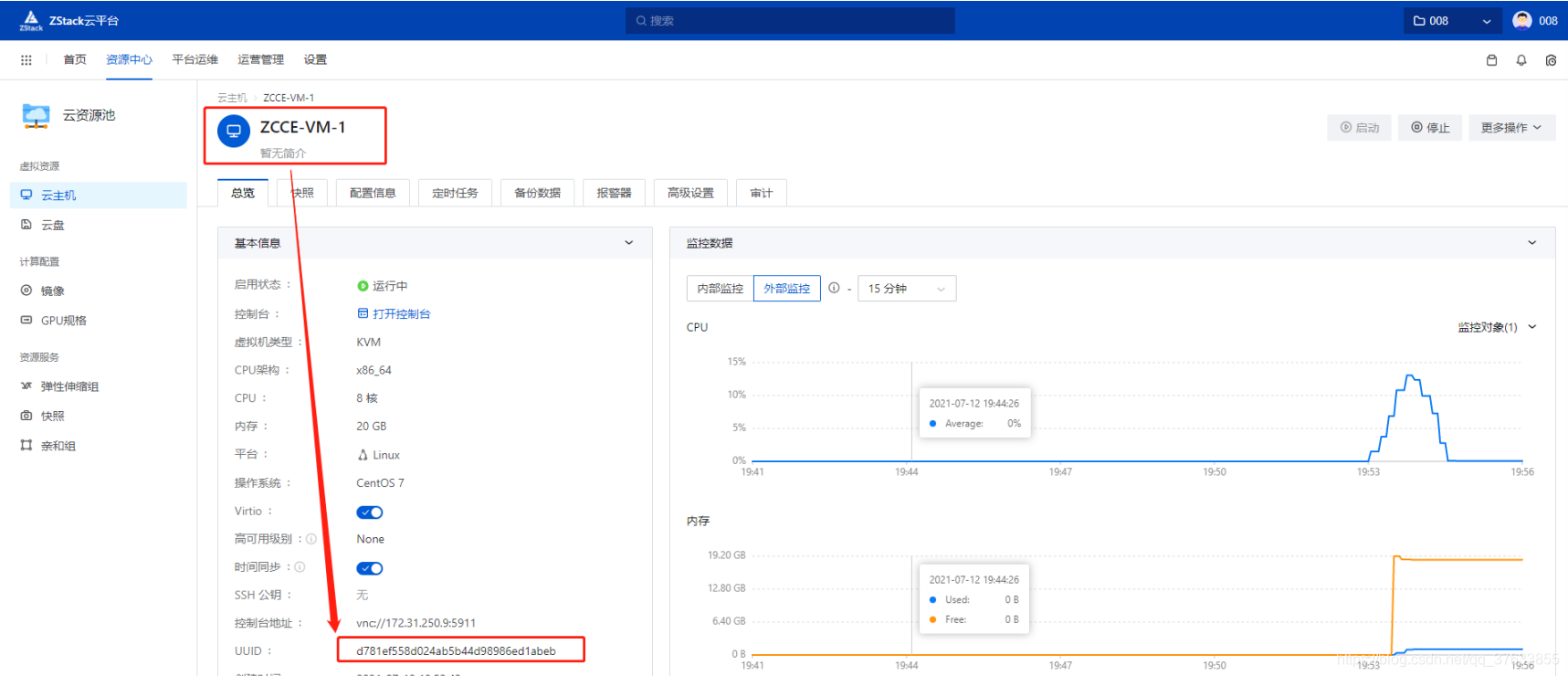

具体参数的查看方式：


注：ZCCE-VM-2信息查看步骤同上

3.业务云主机OS安装

说明：两个云主机一个安装管理节点模式，一个安装计算节点模式， 管理节点和计算节点系统安装：

3.1管理节点OS安装：

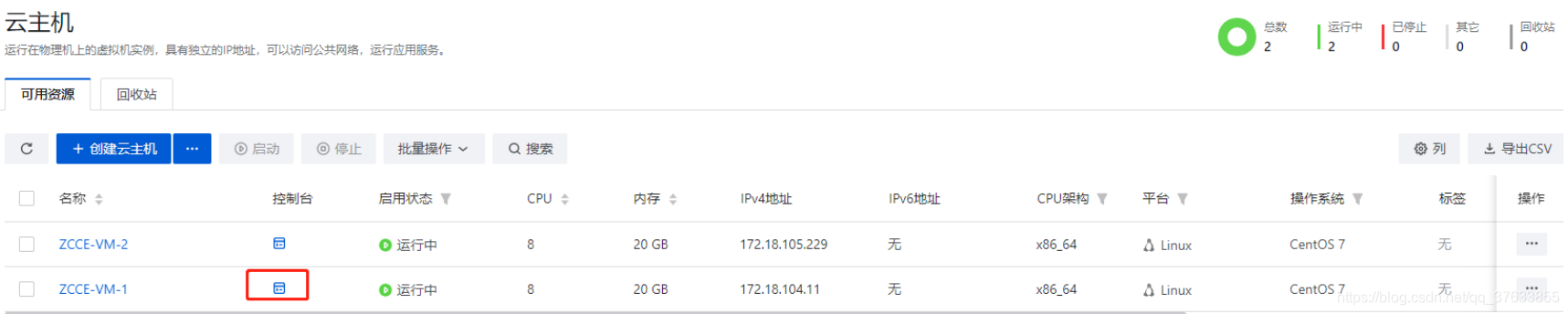

1.进入控制台

2.选择安装模式

3.选择企业管理节点模式的安装

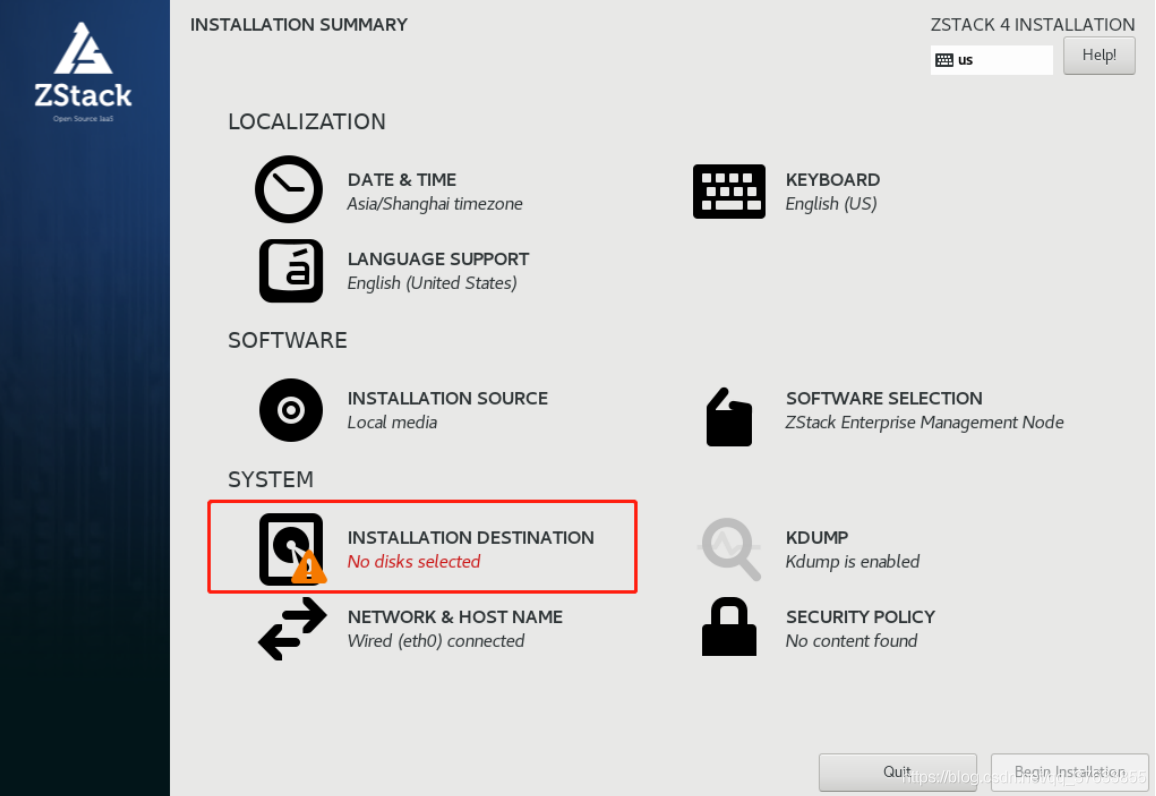

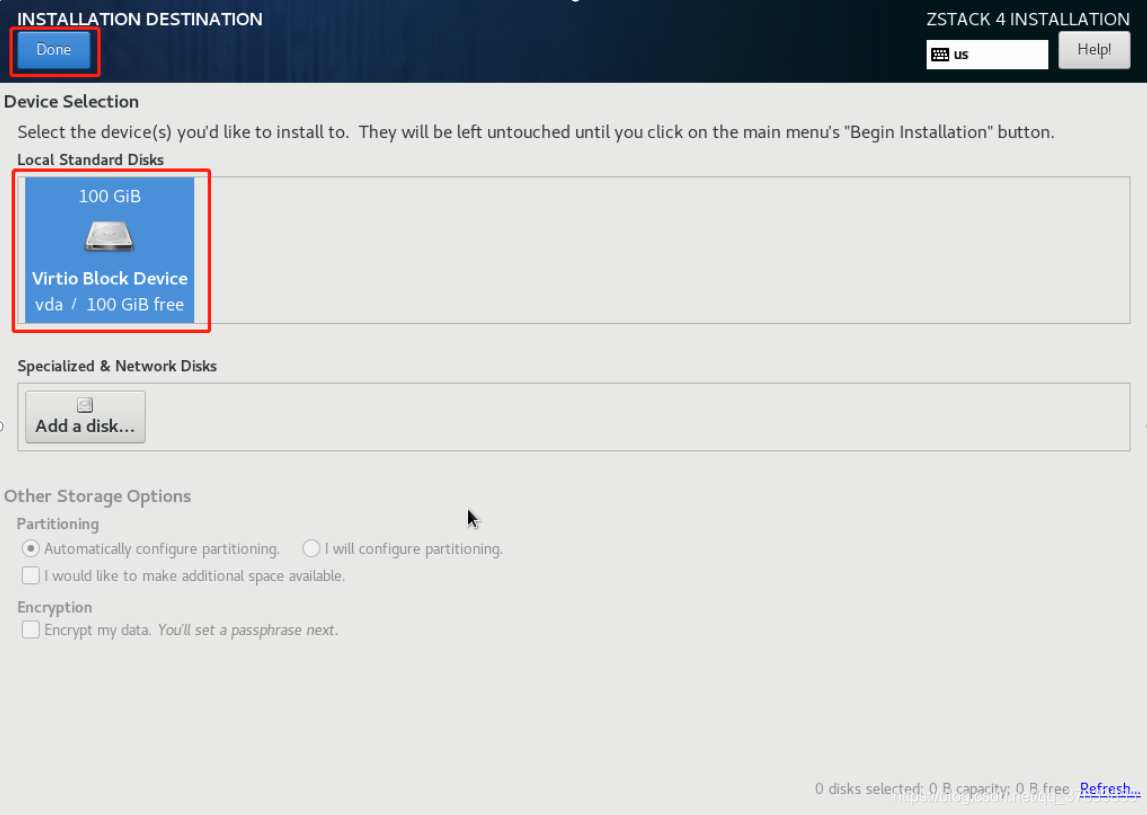

4.选择安装位置

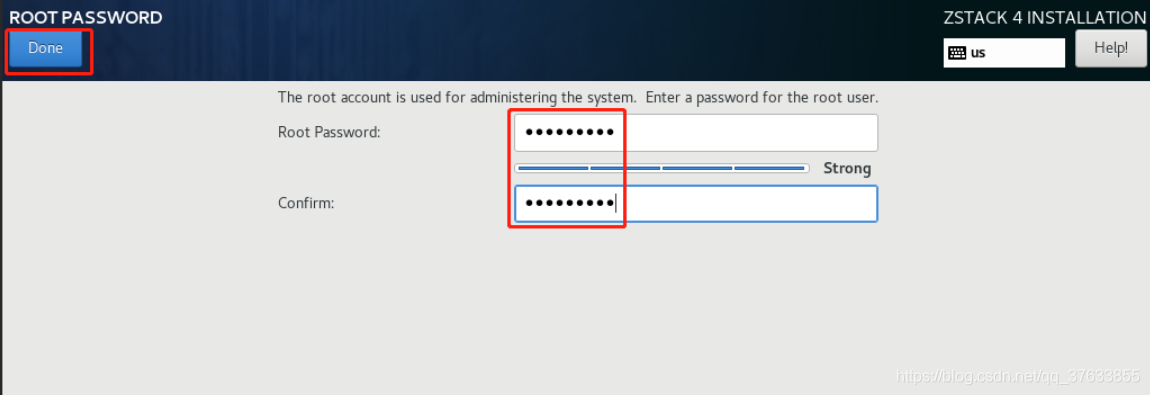

5.设置ROOT密码

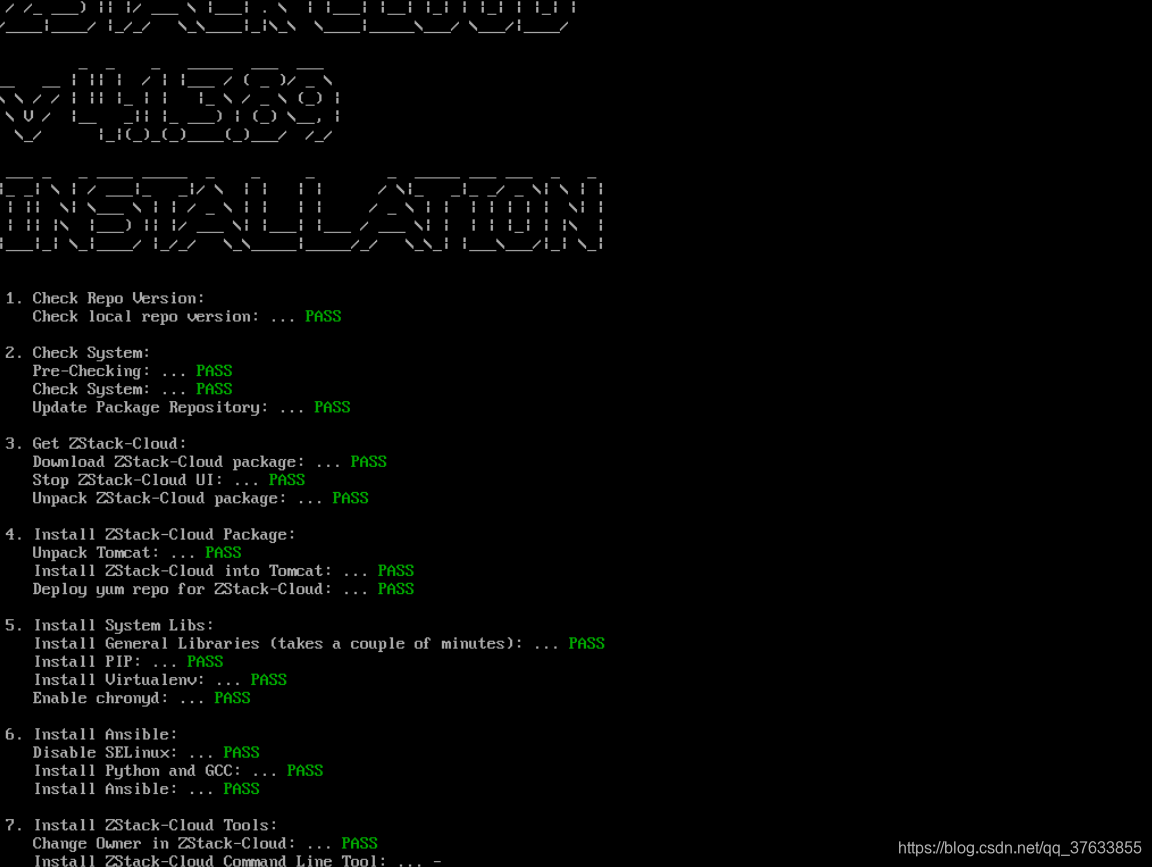

6.管理节点OS安装完成以后开始一些功能插件的初始化

7.之后需要等待其初始化完成并登陆即可

3.2计算节点OS的安装

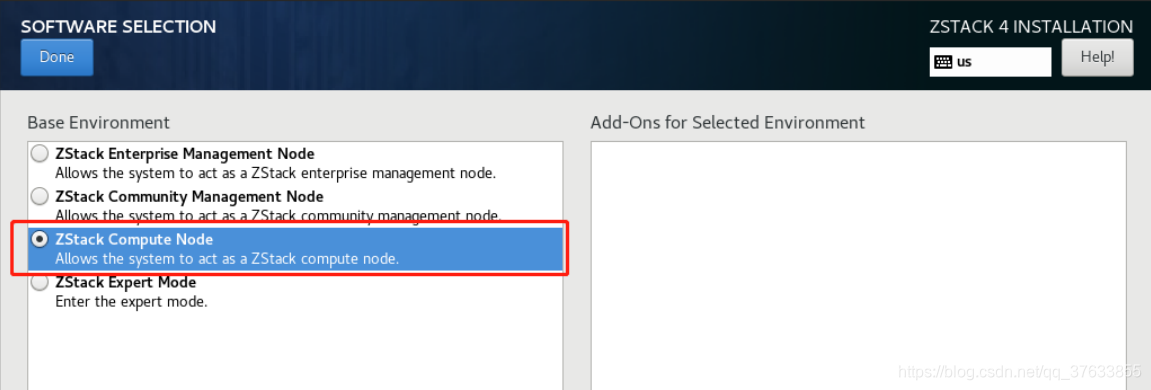

1.安装模式选择

注：其余操作步骤同管理节点

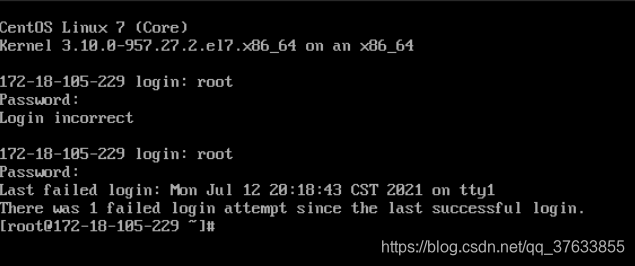

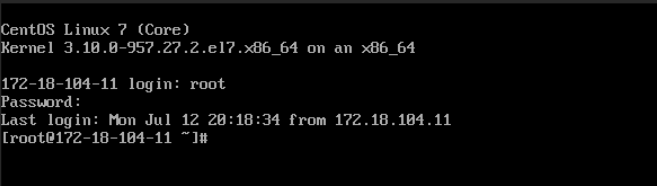

2.等计算节点OS安装完成以后便可以登陆

4.跳板机创建

说明：为了可以远程登录到自己的实验环境，需要额创建一个Windows云主机当做跳板机，具体创建步骤同ZCCE-VM业务云主机（不过OS镜像需选择windows模板）

1.选择镜像具体操作流程如下：

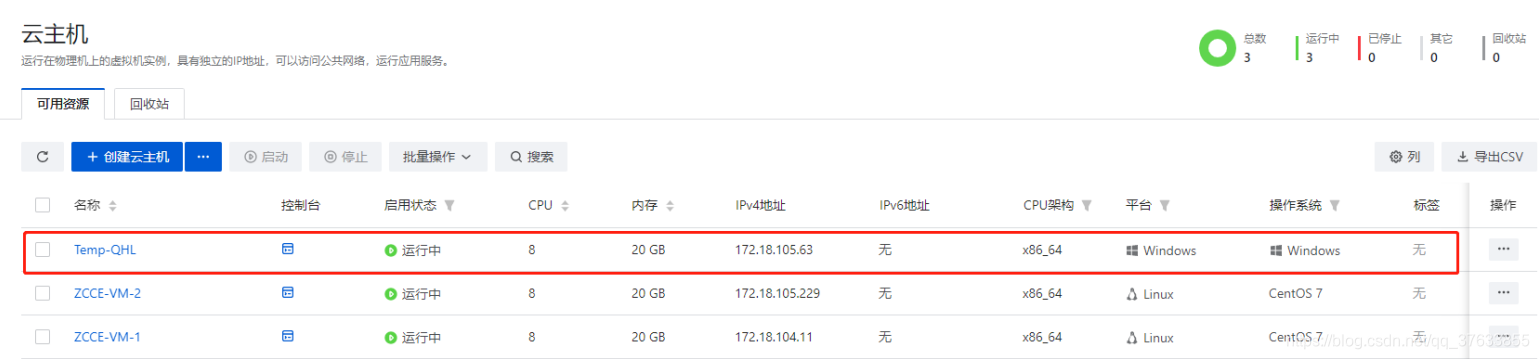

2.创建完成后：

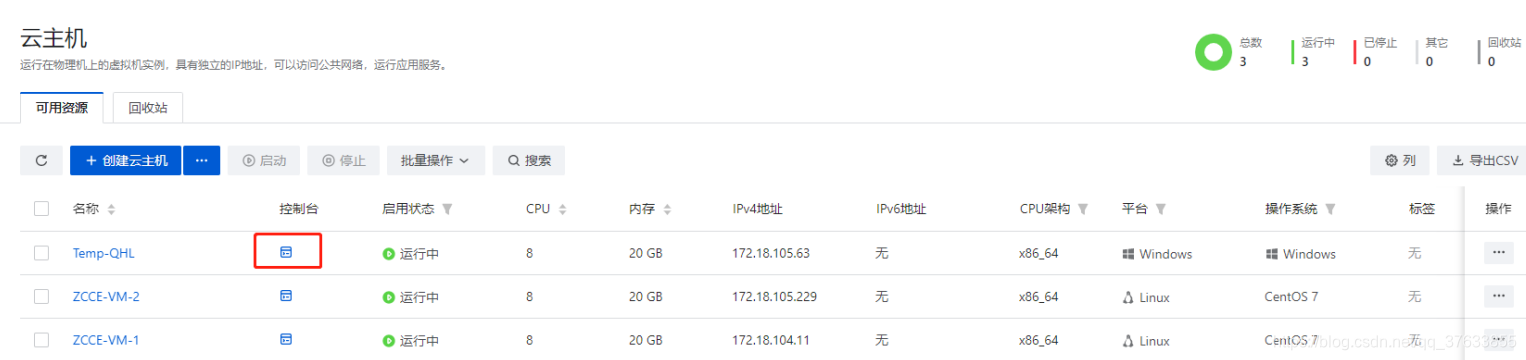

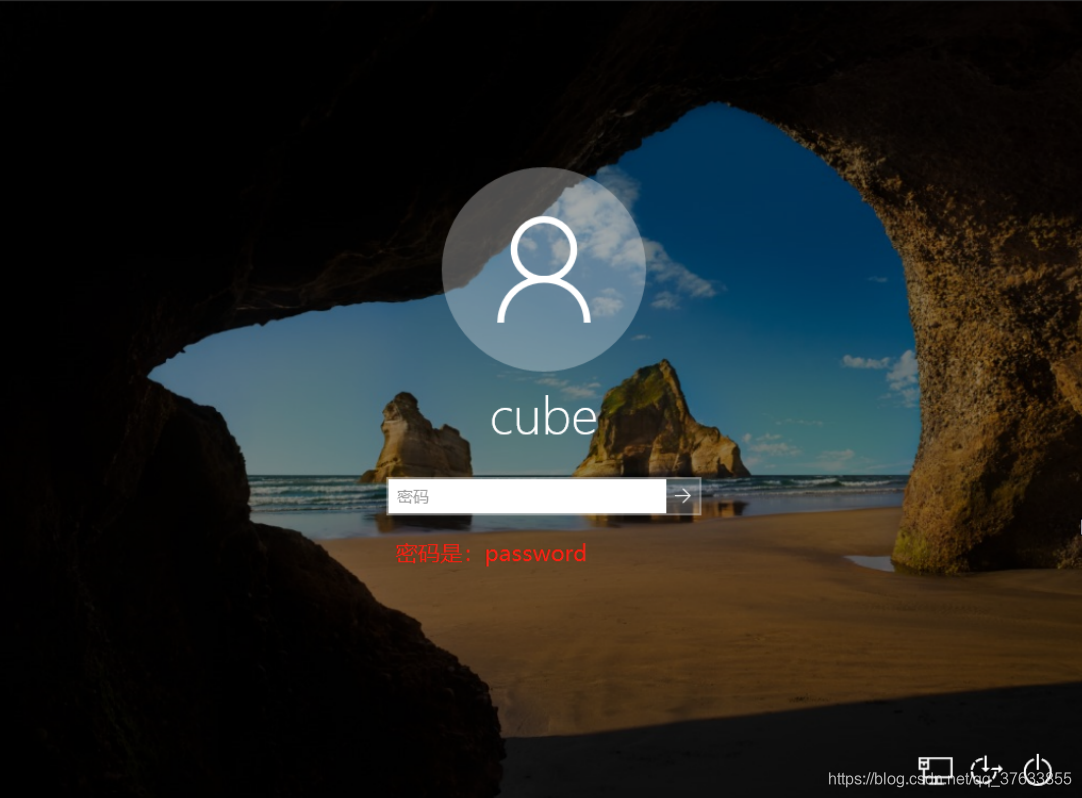

3.之后登录跳板机的控制台：

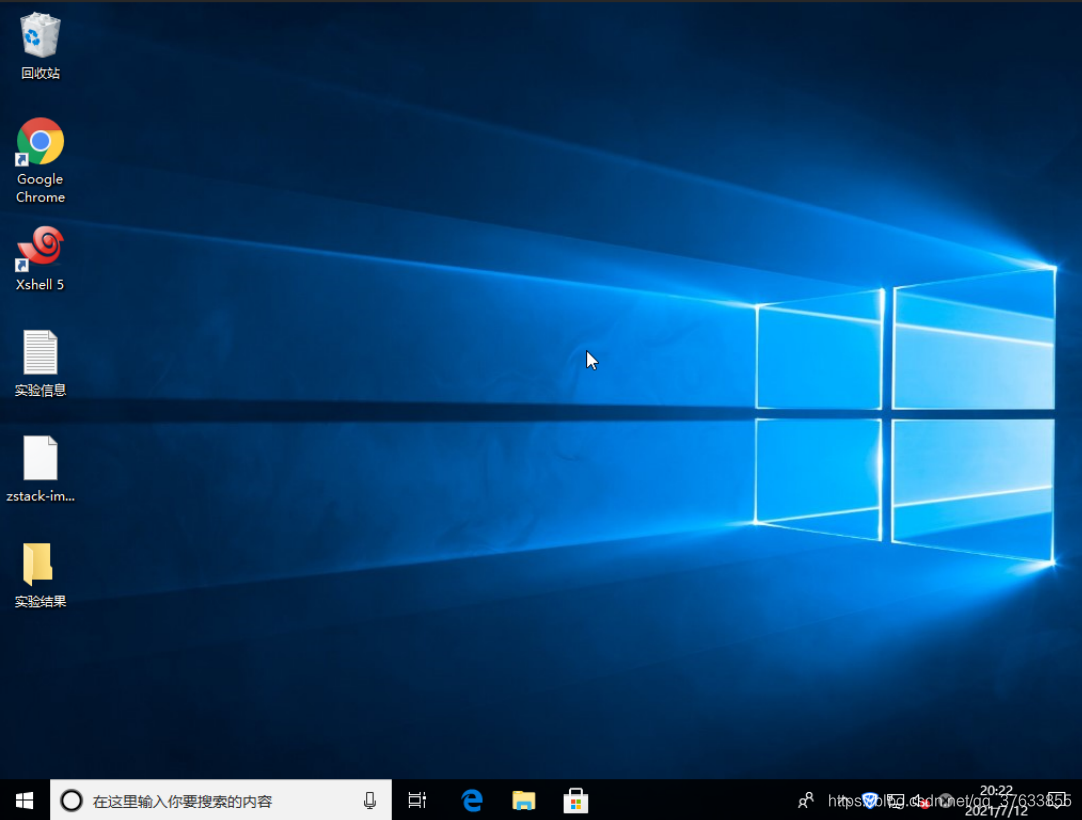

4.进入跳板机后：

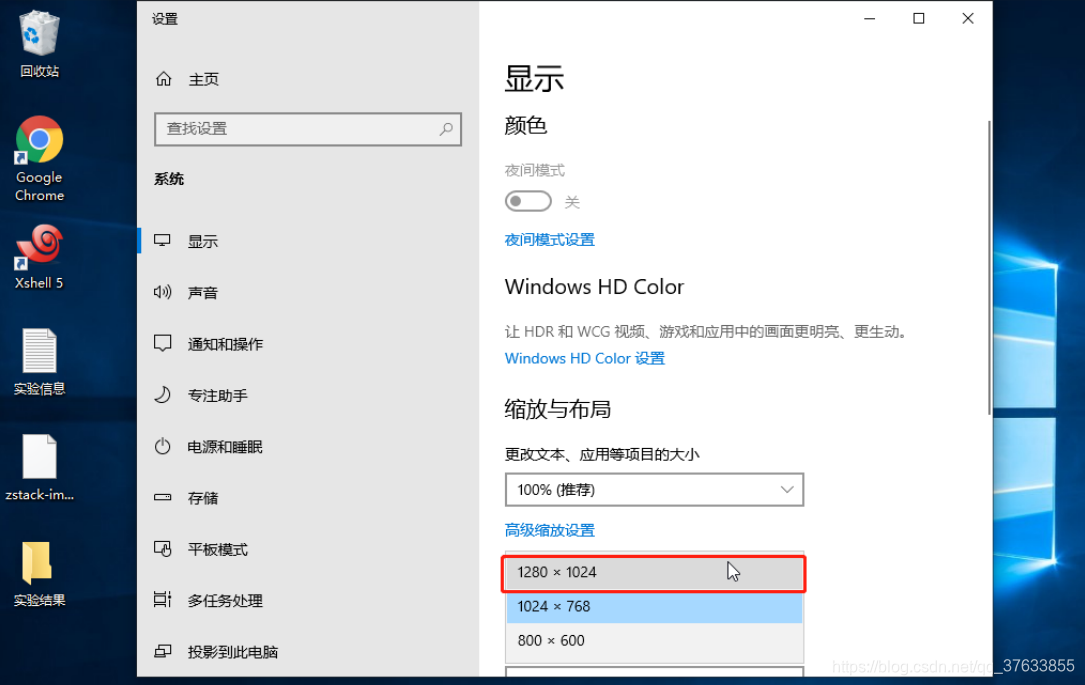

5.为了后续方便操作，可以先调整一下跳板机的分辨率：

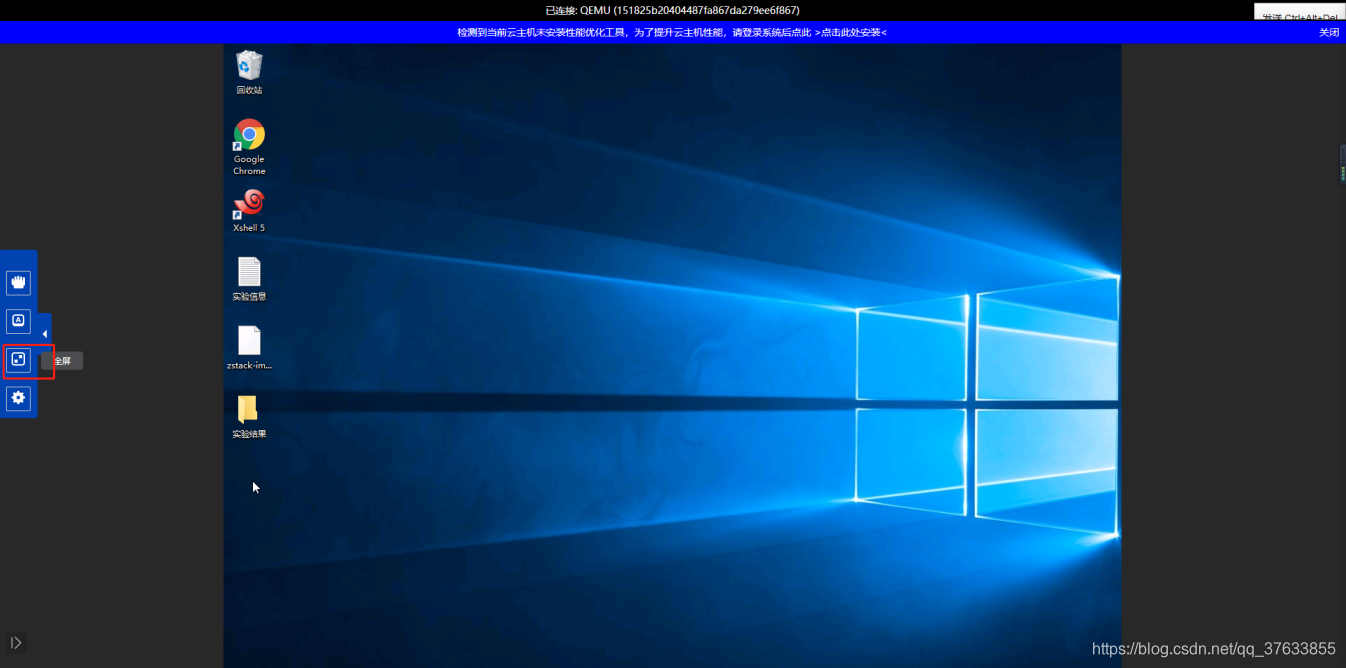

6.之后可以点击左边工具栏的全屏显示即可：

5.跳板机登录内部虚拟环境并进行初始化

说明：使用跳板机的浏览器访问管理节点IP:5000端口进入内部新创建的Zstack云平台。具体操作流程如下：

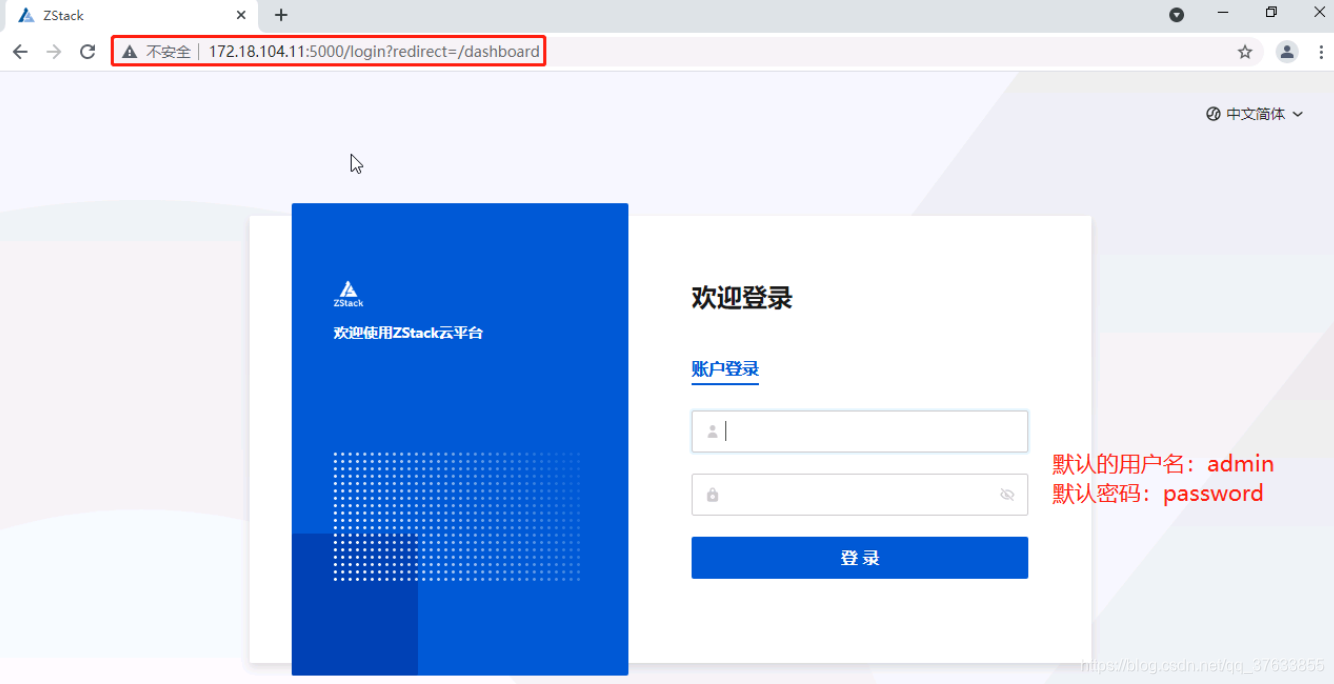

1.环境登录

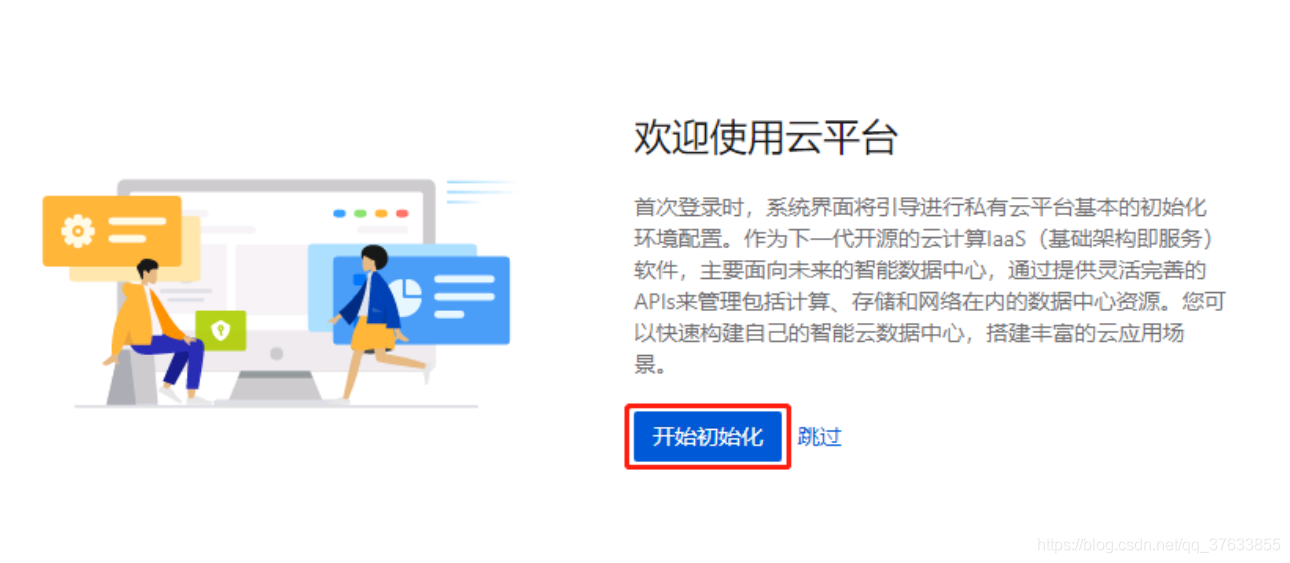

2.开始初始化：

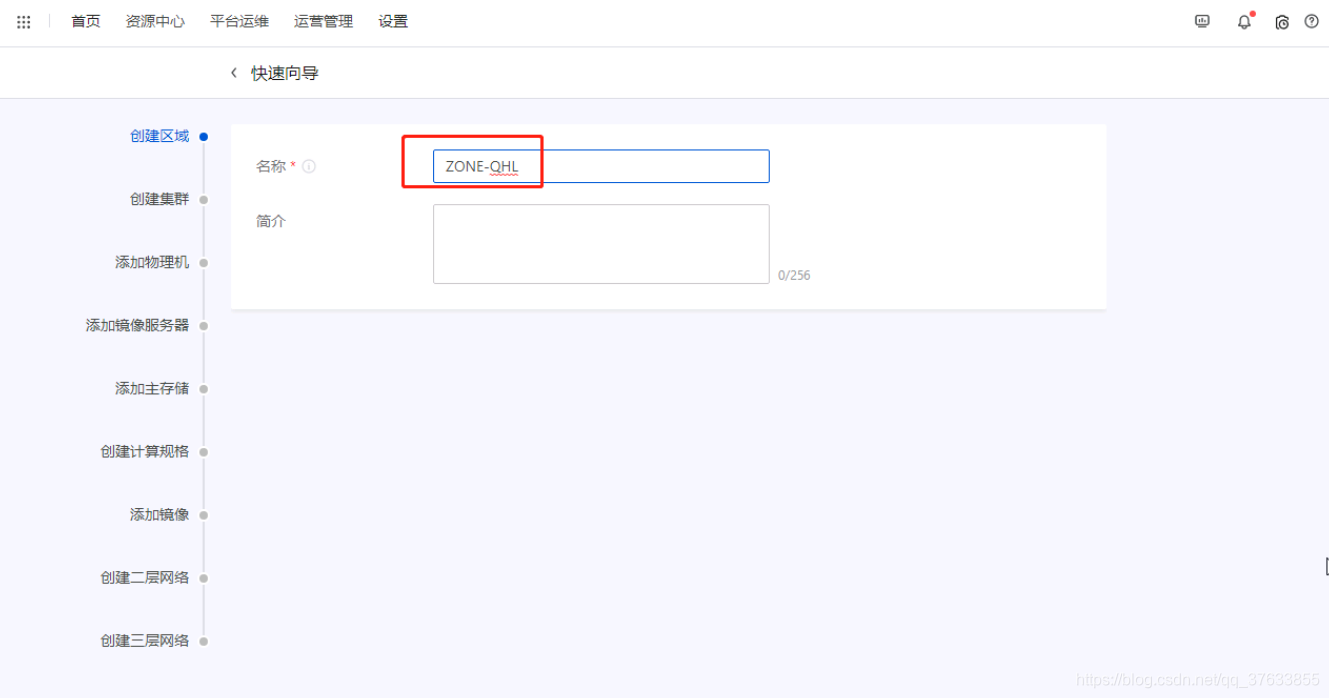

3.创建区域

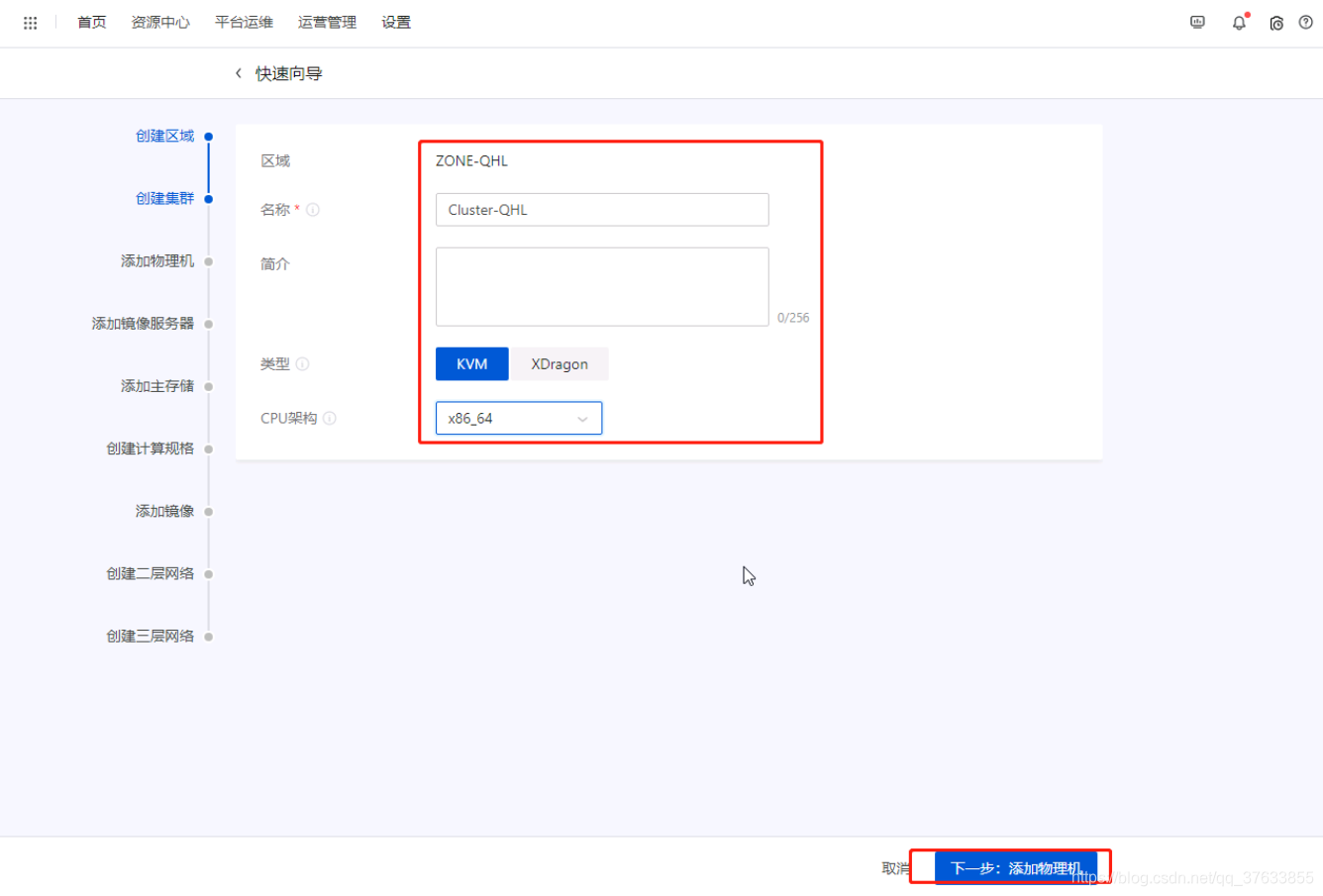

4.创建集群

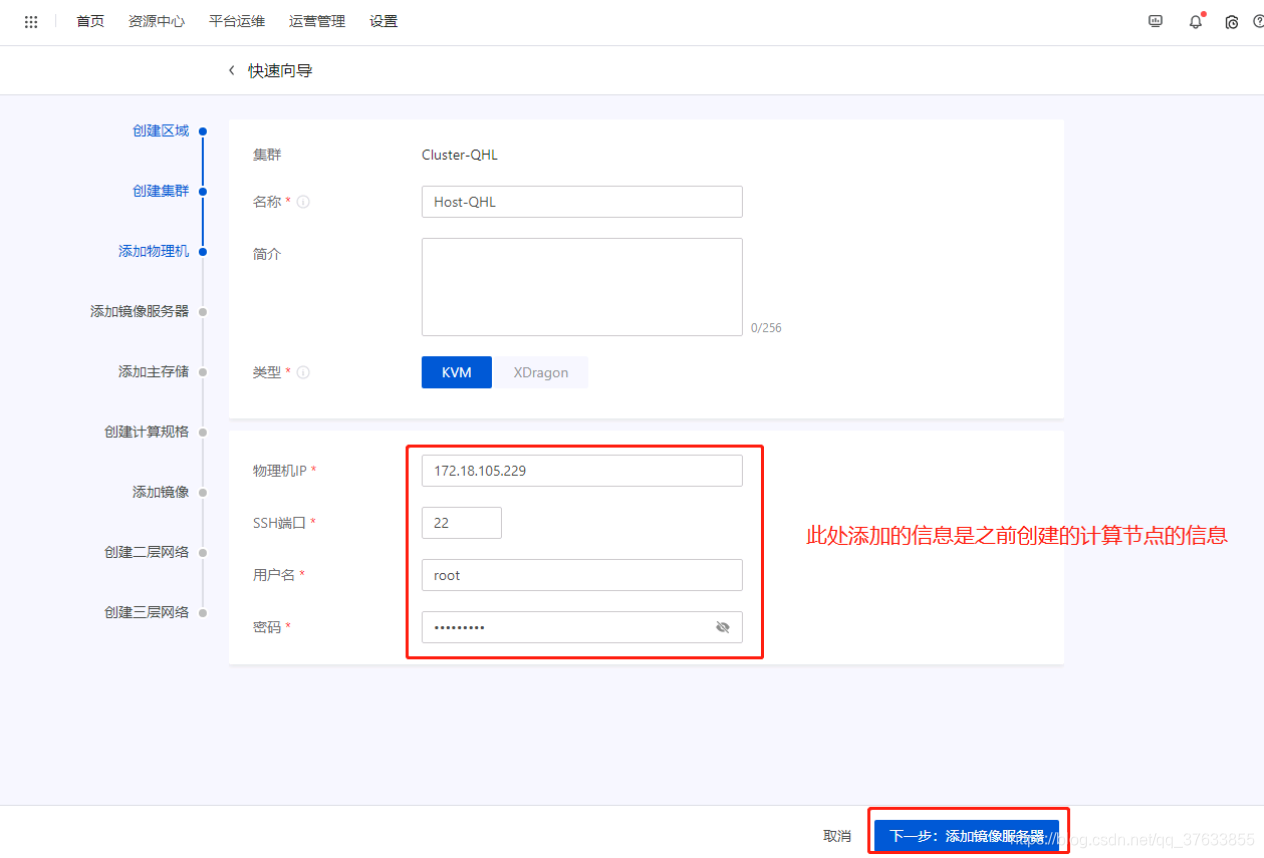

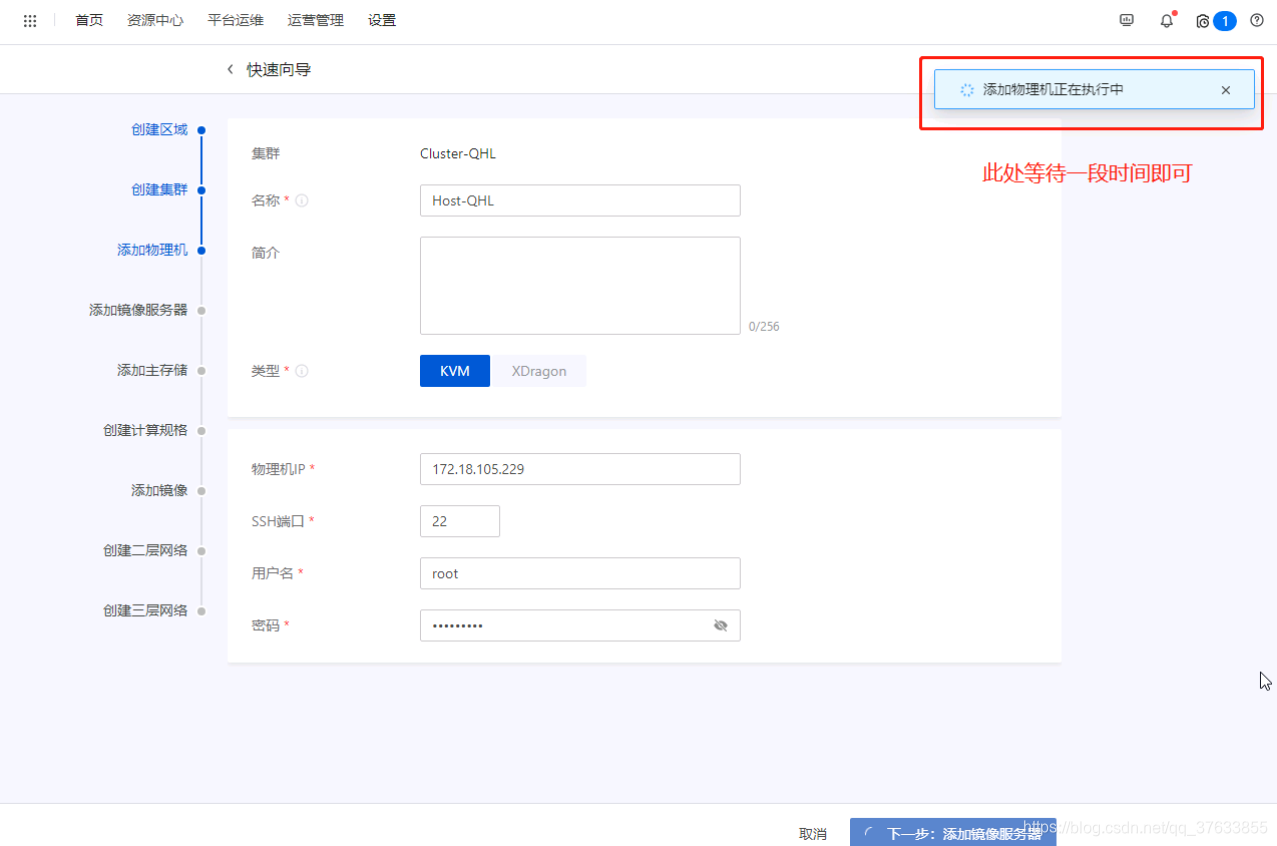

5.添加物理机

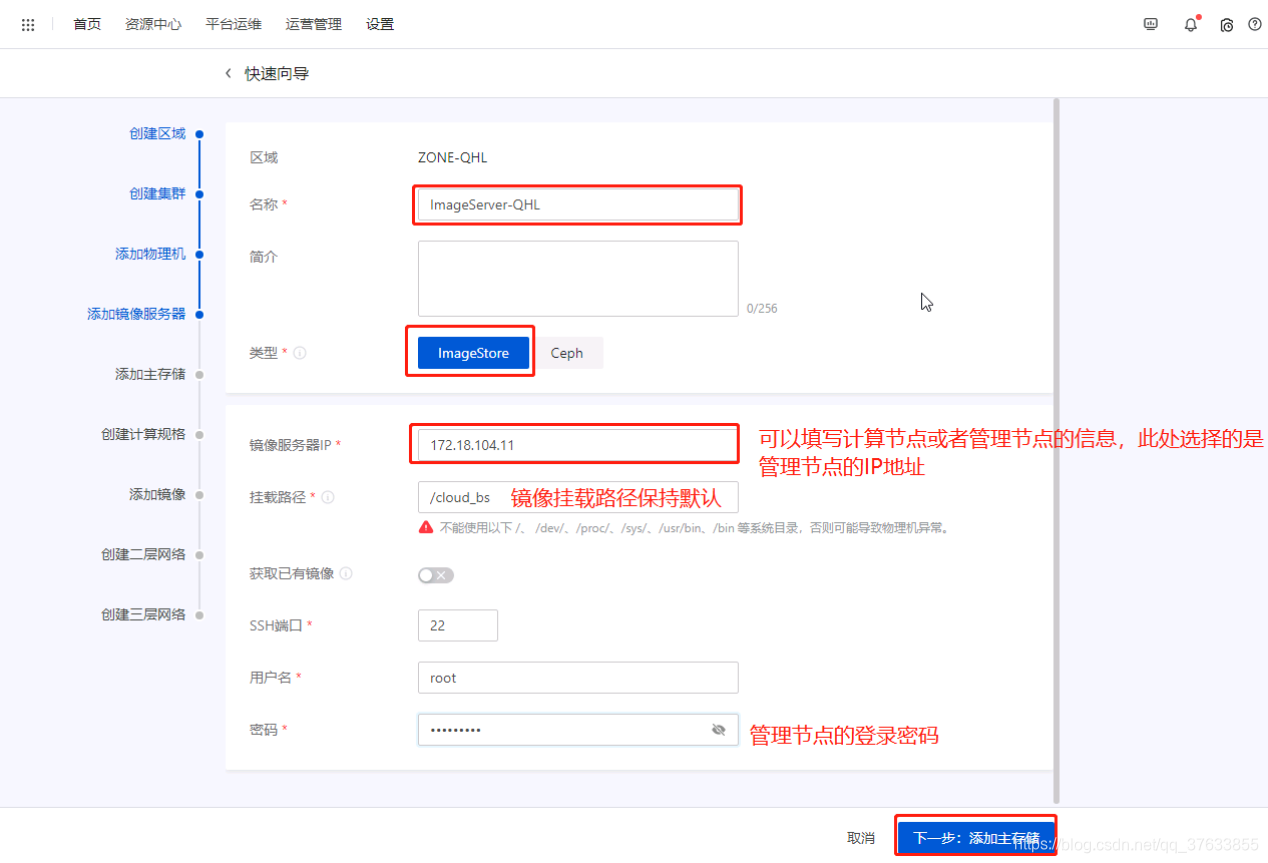

6.添加镜像服务器

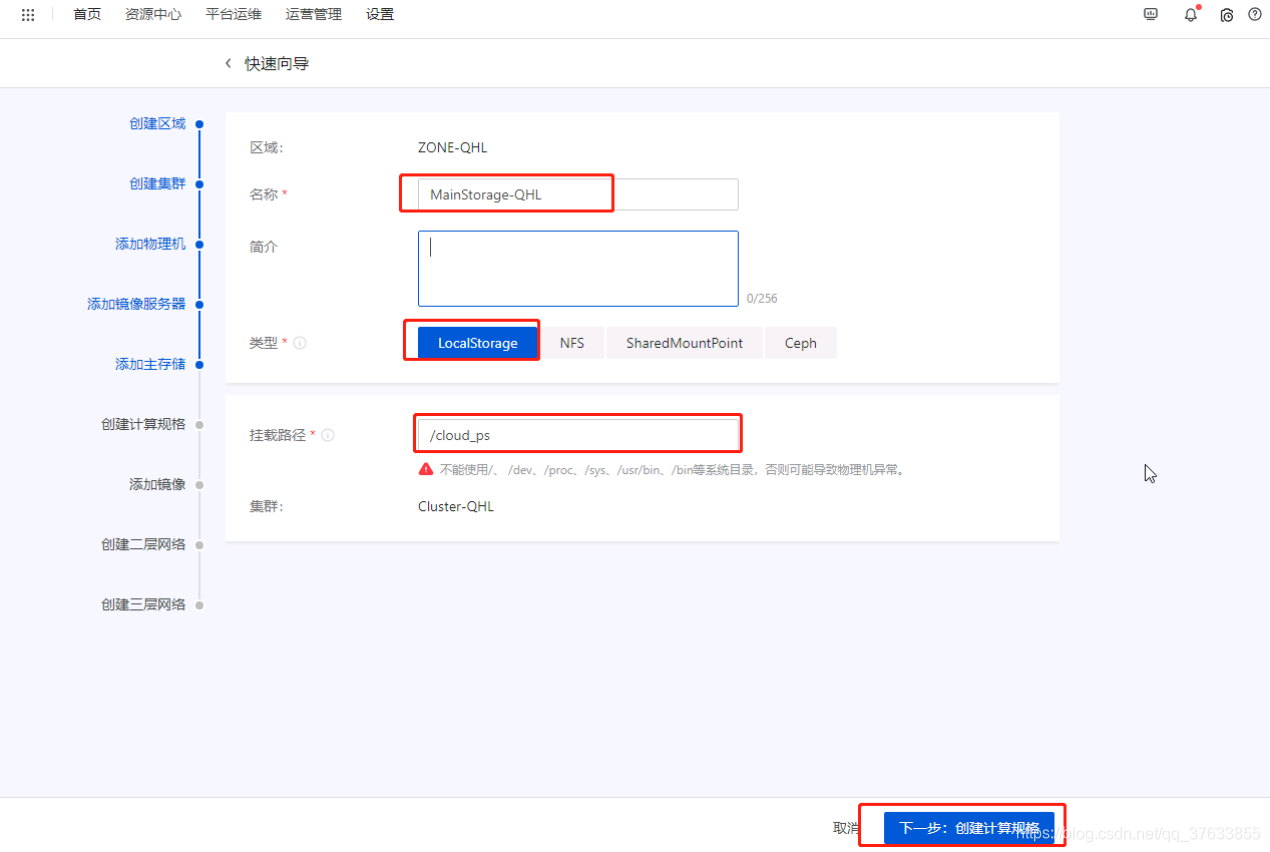

7.添加主存储

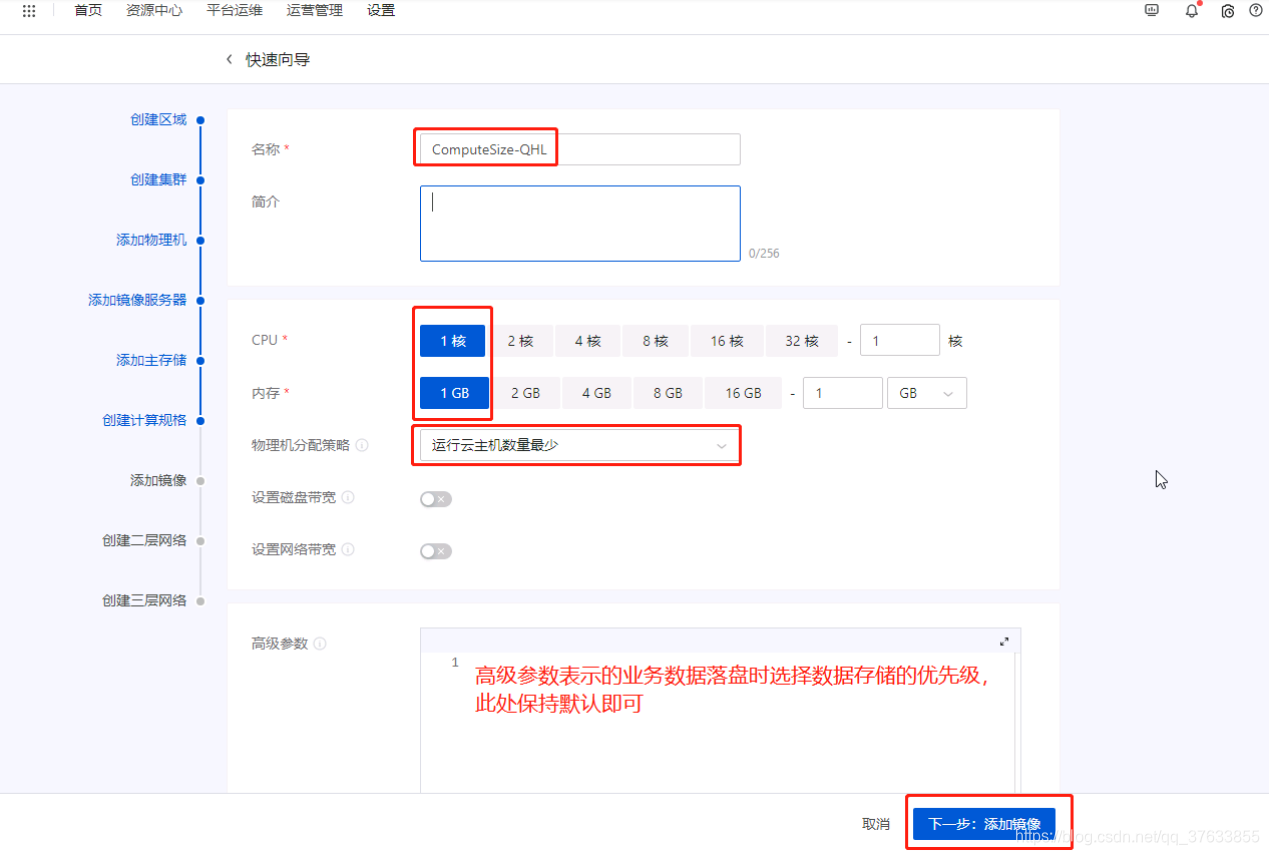

8.创建计算规格

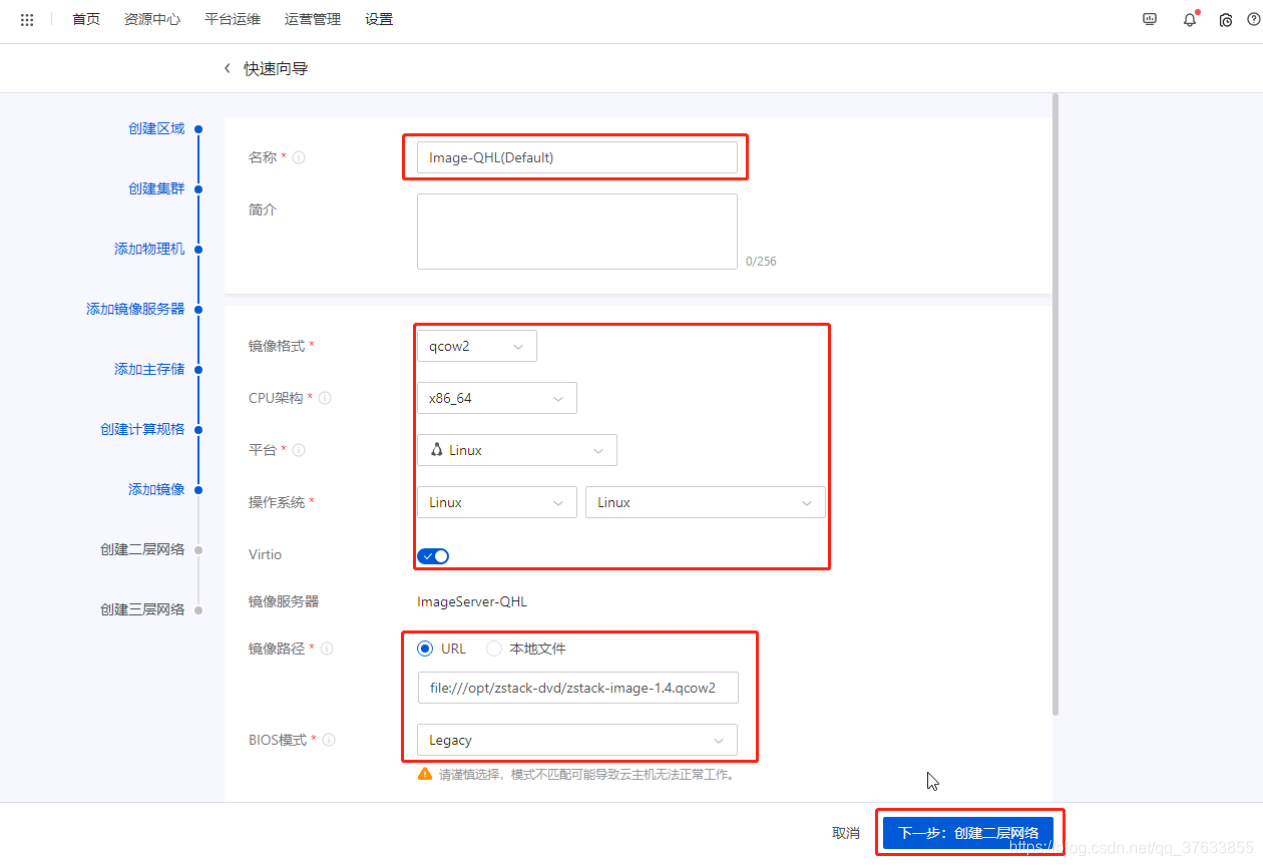

9.添加镜像

10.创建二层网络

11.创建三层网络
