简介：本文详细介绍了USB-TTL检测和串口测试的基础知识和实际应用，重点探讨了USB-TTL模块的内部结构和功能、串口测试的不同方法，以及专门的串口测试工具。文中也提到了一些在特定场景下，如LCD显示器和嵌入式系统开发中的串口通信测试实践。通过本文，读者可以了解到如何使用终端仿真软件、编程语言库和专用硬件工具进行有效的串口通信测试，掌握USB-TTL模块在数据传输和设备控制中的应用，为电子工程和软件开发中的硬件调试和通信测试打下坚实的基础。 USB-TTL检测 串口测试

1. USB-TTL模块的功能与应用

1.1 USB-TTL模块概述

USB-TTL模块是一种常用的串行通信转换器，它能够实现USB接口与TTL（Transistor-Transistor Logic）串行接口之间的信号转换。这使得计算机和其他USB设备能够方便地与UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器）设备通信。

1.2 功能与使用场景

USB-TTL模块的主要功能包括：数据的发送与接收、电压电平转换以及提供物理连接。它广泛应用于嵌入式系统开发、设备调试、数据采集、以及任何需要计算机与串行设备通信的场合。例如，程序员可以利用USB-TTL模块轻松地与单片机进行通信，调试程序和上传数据。

1.3 实际应用示例

在实际工作中，一个典型的使用场景是进行设备调试。开发者可以通过USB-TTL模块与目标设备进行通信，查看和记录设备的运行状态，发送控制命令，或者上传下载程序代码。此外，一些特定的行业应用，如工业自动化、医疗设备和消费电子产品中，也能见到USB-TTL模块的应用身影。

// 例子：使用USB-TTL模块通过串口发送数据
Serial.begin(9600); // 初始化串口通信，波特率为9600
Serial.println("Hello, TTL!"); // 通过串口发送字符串信息

通过上述内容，我们介绍了USB-TTL模块的基础知识及其应用，接下来将深入探讨USB到UART桥接功能的详细原理和应用。

2. USB到UART桥接功能

2.1 USB与UART接口基础

2.1.1 USB接口标准及其特点

通用串行总线（USB）是一种广泛使用的接口标准，用于连接计算机和其他电子设备。USB的标准包括1.1、2.0、3.0和3.1版本，不同版本的USB接口在速度和功率上有显著的区别。USB 3.0提供高达5 Gbps的传输速度，而USB 3.1可以达到10 Gbps。USB接口还支持即插即用和热插拔，极大地方便了用户。

USB接口特性包括： - 自供电能力 ：设备可通过USB接口从计算机获得电力。 - 多设备连接 ：通过集线器，可以在一个USB端口上连接多个设备。 - 扩展性 ：支持数据传输速率从低速（1.5 Mbps）到超高速（10 Gbps）不等。 - 种类丰富 ：包括标准A、B、Mini、Micro等不同形状的连接器。

2.1.2 UART串行通信协议概述

通用异步收发传输器（UART）是一种简单的串行通信协议，它允许设备之间点对点的通信。UART通信不需要时钟同步信号，因为数据传输基于预定的波特率。每个数据包通常包括起始位、数据位、可选的奇偶校验位和停止位。UART常用于微控制器和计算机之间的通信。

UART通信特点： - 同步方式 ：通过预设的波特率进行同步，无须额外的时钟线。 - 灵活性 ：可设置数据位（如5至8位）、停止位和校验位。 - 简单性 ：无需复杂的通信协议和硬件。 - 普及性 ：广泛应用于微控制器的调试和数据传输。

2.2 USB到UART的转换机制

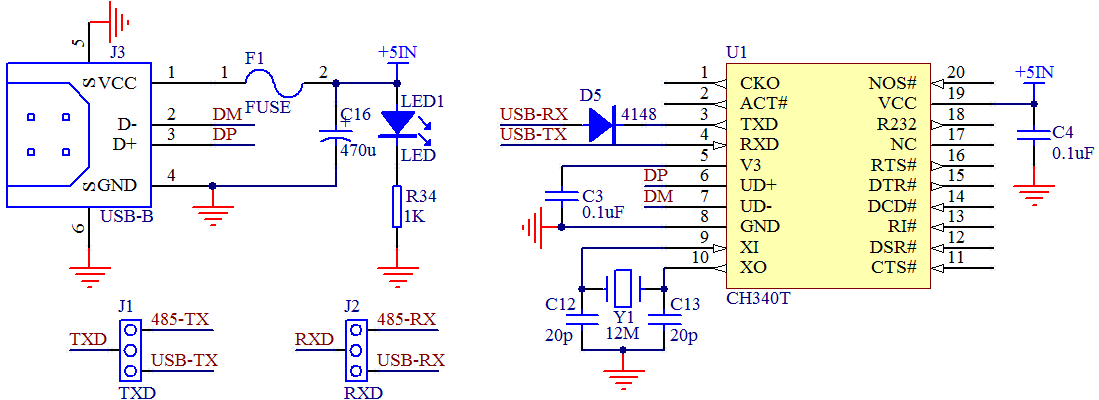

2.2.1 桥接芯片工作原理

桥接芯片是连接USB和UART接口的硬件，它负责两个接口之间的数据转换。桥接芯片通常包含一个USB控制器和一个UART控制器，实现数据格式和通信协议之间的转换。当USB设备发送数据时，桥接芯片将数据从USB格式转换为UART格式，并通过UART接口发送出去；反之，接收数据时进行相反的转换。

桥接芯片工作过程： 1. 接收来自USB端的数据包。 2. 解析USB数据包，提取有效载荷。 3. 根据UART协议构造数据帧。 4. 发送数据帧到UART设备。

2.2.2 数据转换与传输过程

桥接芯片的核心功能是实现USB到UART的数据格式和电气特性的转换。整个过程涉及到数据包的封装与解封装、信号电平的转换以及时序的匹配。

数据转换过程： - 封装转换 ：将USB协议的数据包封装成UART协议数据帧。 - 电平转换 ：USB的TTL电平（一般为3.3V）可能需要转换为标准的TTL电平（5V）或反之。 - 时序匹配 ：确保数据传输的时序与UART设备兼容。

2.3 USB-TTL模块在不同场景的应用

2.3.1 嵌入式系统开发中的应用

在嵌入式系统开发中，USB-TTL模块用于微控制器和计算机之间的通信。开发人员可以利用这一桥接技术，使用USB接口进行数据调试和程序下载。

USB-TTL模块应用： - 程序下载 ：通过USB接口为微控制器下载程序代码。 - 调试输出 ：串口调试信息可用于监控程序运行状态。 - 串口通信 ：实现微控制器与PC机之间的数据交换。

2.3.2 个人电脑与设备通信的应用

个人电脑经常通过USB接口与各种外部设备进行通信。USB-TTL模块可以将电脑的USB接口转换为UART接口，从而与支持串口通信的设备进行数据交换。

电脑与设备通信： - 数据采集 ：从支持串口的传感器采集数据。 - 设备控制 ：通过串口向设备发送控制命令。 - 远程通信 ：与远程设备建立串口连接，进行数据同步。

接下来，我们将深入了解USB-TTL模块在不同电压等级的TTL电平输出中的应用。

3. 不同电压等级的TTL电平输出

3.1 TTL电平标准与特性

3.1.1 标准TTL电平规格

TTL (Transistor-Transistor Logic) 电平是一种广泛使用的数字逻辑电平，其标准规格定义了逻辑“高”和逻辑“低”的电压范围。标准TTL电平规定逻辑“高”电平在2.4伏以上，逻辑“低”电平在0.4伏以下。这样的定义确保了数字电路之间能够有明确的电平界限，避免信号在传输过程中的歧义。

TTL电平的主要优点包括：

  • 较强的噪声容限 ：由于逻辑高和逻辑低之间有较宽的电压间隔，因此TTL电平对外部干扰有较好的抵抗能力。
  • 较为广泛的应用 ：作为一种历史悠久的电平标准，TTL被广泛应用于各种数字设备中，如微处理器和微控制器等。
  • 相对较低的电源电压 ：相对于早期的电子设备使用的电平标准，TTL电平通常只需要5V电源供电。

3.1.2 高低电平定义及其逻辑功能

在TTL电路中，电平高低直接影响逻辑门的输出和输入。一个典型的TTL门电路将对输入信号的电压进行比较：

  • 如果输入电压高于2.4V，电路认为这是逻辑“高”，输出通常也会是逻辑“高”（约5V）。
  • 如果输入电压低于0.4V，电路则认为是逻辑“低”，输出也会是逻辑“低”（接近0V）。

由于这些电平值符合TTL电平规格，逻辑门可以正确地传递和处理信号，保证数字电路的正常工作。

3.2 3.3V与5V TTL电平转换及其注意事项

3.2.1 转换电路的设计与实现

在现代电子设备中，由于低功耗设计的需要，3.3V TTL电平越来越常见。然而，在一些旧式的系统或模块中，仍然使用5V TTL电平标准。因此，3.3V与5V TTL电平之间的转换就显得尤为重要。

设计转换电路时需要考虑的因素包括：

  • 电平转换方向：从3.3V到5V或从5V到3.3V。
  • 双向转换：在一些场景下可能需要实现双向电平转换，使得3.3V和5V设备能够互相通信。
  • 电平转换芯片的选择：如使用双向电平转换器如TXS0108E。

3.2.2 兼容性问题与解决方案

直接连接3.3V和5V设备可能会导致信号电平不匹配，甚至损坏设备。为确保3.3V和5V电平设备间的兼容性，以下是一些常用解决方案：

  • 使用电平转换芯片：确保两个设备电平兼容，通过特定的电平转换芯片进行安全的电压转换。
  • 电路保护措施：例如串联电阻或使用限流电路，防止过大的电流冲击导致损害。
  • 逻辑电平兼容的芯片选择：在设计电路时尽量选择可以兼容两种电压级别的芯片，减少电平转换的需要。

3.3 电压转换在实际项目中的应用

3.3.1 低功耗设计中的应用

在设计低功耗系统时，使用3.3V TTL电平可以显著降低功耗，因为它比5V TTL电平消耗更少的电能。这对于电池供电的设备尤为重要。在进行电压转换时，可以使用如下方法：

  • 使用低功耗的电平转换器，例如基于PMOS/NMOS晶体管的自举电路。
  • 优化电路设计，减少不必要的转换次数，减少电能消耗。

3.3.2 系统兼容性增强的应用实例

考虑一个典型的嵌入式系统项目，系统中有使用3.3V电源的微控制器和使用5V电源的外围设备。在这种情况下，可以通过以下实例来实现系统兼容性增强：

  • 微控制器与RS-232接口的连接 ：RS-232通常使用±12V电平，因此需要使用TTL到RS-232转换器，并通过电平转换芯片将3.3V或5V信号转换为RS-232电平。
  • 多种电源电压的传感器和执行器接口 ：例如，某些传感器可能使用5V电源，而微控制器使用3.3V。通过电平转换电路，可以在不损坏任何一方的情况下进行通信。

这样的实例展示了电压转换在确保系统兼容性方面的重要性，同时也突出了设计中细致考虑的必要性，以实现最佳的性能和稳定性。

以下是本章节的Markdown格式内容：

# 第三章：不同电压等级的TTL电平输出

## 3.1 TTL电平标准与特性

### 3.1.1 标准TTL电平规格

TTL (Transistor-Transistor Logic) 电平是一种广泛使用的数字逻辑电平，其标准规格定义了逻辑“高”和逻辑“低”的电压范围。标准TTL电平规定逻辑“高”电平在2.4伏以上，逻辑“低”电平在0.4伏以下。这样的定义确保了数字电路之间能够有明确的电平界限，避免信号在传输过程中的歧义。

TTL电平的主要优点包括：

- **较强的噪声容限**：由于逻辑高和逻辑低之间有较宽的电压间隔，因此TTL电平对外部干扰有较好的抵抗能力。
- **较为广泛的应用**：作为一种历史悠久的电平标准，TTL电平通常只需要5V电源供电。

### 3.1.2 高低电平定义及其逻辑功能

在TTL电路中，电平高低直接影响逻辑门的输出和输入。一个典型的TTL门电路将对输入信号的电压进行比较：

- 如果输入电压高于2.4V，电路认为这是逻辑“高”，输出通常也会是逻辑“高”（约5V）。
- 如果输入电压低于0.4V，电路则认为是逻辑“低”，输出也会是逻辑“低”（接近0V）。

由于这些电平值符合TTL电平规格，逻辑门可以正确地传递和处理信号，保证数字电路的正常工作。

## 3.2 3.3V与5V TTL电平转换及其注意事项

### 3.2.1 转换电路的设计与实现

在现代电子设备中，由于低功耗设计的需要，3.3V TTL电平越来越常见。然而，在一些旧式的系统或模块中，仍然使用5V TTL电平标准。因此，3.3V与5V TTL电平之间的转换就显得尤为重要。

设计转换电路时需要考虑的因素包括：

- 电平转换方向：从3.3V到5V或从5V到3.3V。
- 双向转换：在一些场景下可能需要实现双向电平转换，使得3.3V和5V设备能够互相通信。
- 电平转换芯片的选择：如使用双向电平转换器如TXS0108E。

### 3.2.2 兼容性问题与解决方案

直接连接3.3V和5V设备可能会导致信号电平不匹配，甚至损坏设备。为确保3.3V和5V电平设备间的兼容性，以下是一些常用解决方案：

- 使用电平转换芯片：确保两个设备电平兼容，通过特定的电平转换芯片进行安全的电压转换。
- 电路保护措施：例如串联电阻或使用限流电路，防止过大的电流冲击导致损害。
- 逻辑电平兼容的芯片选择：在设计电路时尽量选择可以兼容两种电压级别的芯片，减少电平转换的需要。

## 3.3 电压转换在实际项目中的应用

### 3.3.1 低功耗设计中的应用

在设计低功耗系统时，使用3.3V TTL电平可以显著降低功耗，因为它比5V TTL电平消耗更少的电能。这对于电池供电的设备尤为重要。在进行电压转换时，可以使用如下方法：

- 使用低功耗的电平转换器，例如基于PMOS/NMOS晶体管的自举电路。
- 优化电路设计，减少不必要的转换次数，减少电能消耗。

### 3.3.2 系统兼容性增强的应用实例

考虑一个典型的嵌入式系统项目，系统中有使用3.3V电源的微控制器和使用5V电源的外围设备。在这种情况下，可以通过以下实例来实现系统兼容性增强：

- **微控制器与RS-232接口的连接**：RS-232通常使用±12V电平，因此需要使用TTL到RS-232转换器，并通过电平转换芯片将3.3V或5V信号转换为RS-232电平。
- **多种电源电压的传感器和执行器接口**：例如，某些传感器可能使用5V电源，而微控制器使用3.3V。通过电平转换电路，可以在不损坏任何一方的情况下进行通信。

这样的实例展示了电压转换在确保系统兼容性方面的重要性，同时也突出了设计中细致考虑的必要性，以实现最佳的性能和稳定性。

请注意，在实际文章中，还应包括图表、代码块和逻辑分析，以增强内容的可读性和信息量。在本示例中，为了简洁，未包含这些元素。在完整的文章中，应适当插入图表、示例代码以及其后的分析，以符合内容要求中的相关指示。

4. 操作系统驱动程序安装与COM端口通信

4.1 驱动程序安装与配置

4.1.1 驱动程序的作用与安装步骤

驱动程序对于任何USB设备都是不可或缺的，它允许操作系统识别和正确地与硬件通信。对于USB-TTL模块来说，正确安装驱动程序是确保COM端口正常通信的关键步骤。驱动程序安装步骤大体上可以概括为：

  1. 插入USB-TTL模块到计算机的USB端口。
  2. 计算机将会尝试自动安装驱动程序，这时需要检查操作系统的设备管理器中是否已经识别该设备，并显示为“未知设备”或“COM端口”。
  3. 如果自动安装失败，需要下载对应的USB-TTL驱动程序安装包。
  4. 执行安装包并按照提示完成安装。
  5. 安装完成后，通常需要重启计算机以完成驱动程序的加载。
  6. 再次检查设备管理器确认模块是否正确安装，并分配了COM端口。

对于不同的操作系统，安装步骤略有不同，但基本原则相同。例如，在Windows系统中，你可能需要进入“设备管理器”，点击“端口”选项，然后右键点击“添加过时的硬件”手动引导安装过程。

4.1.2 Windows、Linux、macOS下的驱动安装

对于不同的操作系统，USB-TTL模块的驱动安装方法会有所差异：

Windows

大多数USB-TTL模块在Windows操作系统下可以被自动识别和安装。如果遇到无法识别的情况，可以访问模块制造商的官网下载对应的驱动程序安装包。

Linux

在Linux系统中，多数USB-TTL模块可以使用USB转串口的内核驱动程序 usbserial 自动处理。对于特殊的模块，如果需要额外的驱动支持，可以使用命令行通过包管理器安装或从源码编译安装。

例如，使用 apt-get 命令在基于Debian的Linux发行版中安装驱动：

sudo apt-get install usb-serial
macOS

macOS通常能够自动识别USB-TTL模块，并不需要额外安装驱动程序。然而，如果系统未能识别模块，用户可能需要访问 System Preferences -> Security & Privacy -> Privacy -> Unlock -> Add a Device ，以允许系统与该设备通信。

4.2 COM端口通信基础

4.2.1 COM端口的概念与功能

COM端口是Windows操作系统中用于串行通信的虚拟端口，它允许计算机通过串行接口与其他设备进行通信。COM端口不仅限于物理串行端口，也可以是虚拟端口，如通过USB-TTL模块提供的端口。COM端口通信主要依赖于RS-232标准。

4.2.2 虚拟COM端口技术及其应用

虚拟COM端口技术允许在USB连接上模拟串行端口的行为，无需额外的硬件转换器。它通过USB桥接芯片实现，将USB端口映射为COM端口，这样就可以使用串行通信命令与设备通信。虚拟COM端口技术广泛应用于嵌入式开发、工业控制以及数据采集等场景。

4.3 驱动与端口通信的故障排查与优化

4.3.1 常见故障分析与解决

在驱动和COM端口通信过程中，用户可能会遇到各种问题，如无法识别设备、端口无法通信等。常见的故障和解决方案包括：

  • 确认USB端口正常工作，并且USB-TTL模块没有损坏。
  • 检查驱动程序安装是否正确，或者是否使用了错误版本的驱动程序。
  • 在设备管理器中确认端口号，并确保没有端口冲突。
  • 如果是通信问题，检查串口通信参数（如波特率、数据位、停止位和校验位）设置是否正确匹配。

4.3.2 端口通信效率的优化策略

优化COM端口通信效率可以提高数据传输速度和可靠性。一些常见的优化策略包括：

  • 精确匹配通信参数设置，避免数据包的错误和重传。
  • 使用硬件流控制（如RTS/CTS）减少数据溢出的风险。
  • 减少缓冲区大小来降低延迟，适用于对实时性要求较高的应用。
  • 使用专门的线缆和端口保护器来降低干扰，提高信号质量。

通过采取这些策略，可以有效地提升USB-TTL模块与COM端口之间的通信效率和稳定性。

5. 串口测试的三种方式

串口测试是确保数据准确、可靠传输的基础环节，对于嵌入式开发、系统调试和维护工作至关重要。在本章节中，我们将深入探讨实现串口测试的三种主要方式：终端仿真软件的使用、通过编程语言库实现串口通信以及使用专用硬件工具进行测试。每种方式都各有其优势与局限性，选择哪种方法取决于测试的需求、环境以及用户的技能水平。

5.1 终端仿真软件的使用

终端仿真软件是连接到串口设备的直观方式，适合执行基本的调试和数据通信测试。本小节将着重介绍两款广泛使用的终端仿真软件：PuTTY和CoolTerm，并讲解如何进行软件设置与调试。

5.1.1 PuTTY与CoolTerm软件介绍

PuTTY 是一款流行的开源终端仿真器，网络工具，用于远程登录到Unix/Linux系统。它支持各种类型的终端仿真，并且能够通过Telnet、SSH、串口等多种协议连接到远程服务器。它的可配置性强、使用界面直观，并且支持数据记录功能，对于进行串口通信测试非常适用。

CoolTerm 是一款跨平台的串口终端程序，其界面简洁，易于使用，支持多种常见的操作系统。它提供了串口参数的详细配置选项，并且有自动发送功能，可以辅助进行串口数据的发送测试。

5.1.2 仿真软件设置与调试

设置和调试终端仿真软件是进行串口测试的第一步。下面以PuTTY和CoolTerm为例，分别介绍设置过程。

PuTTY设置步骤
  1. 启动PuTTY程序。
  2. 在“Session”类别中，选择“Serial”作为连接类型，并输入串口号和配置参数（如波特率、数据位、停止位和校验位）。
  3. 在“Connection”类别中，可以配置串口的控制参数，如流控制。
  4. 在“Serial Line”类别中，可以设置控制台行为（例如，是否在窗口关闭时关闭连接）。
  5. 完成以上配置后，点击“Open”按钮以打开与串口设备的连接。
CoolTerm设置步骤
  1. 启动CoolTerm程序。
  2. 在“Options”菜单中选择“Configuration...”。
  3. 在弹出的对话框中设置正确的串口号和通信参数。
  4. 可以在“Setup”选项卡中设置数据包发送的定时器、自动发送数据等高级选项。
  5. 配置完成后点击“OK”，然后返回主界面，点击“Connect”按钮连接到串口设备。

使用这些仿真软件时，用户可以通过输入命令或文本，然后观察设备的响应，来检查通信是否正常。此外，软件还会记录和显示所有传输的数据，帮助开发者分析问题所在。

5.2 编程语言库实现串口通信

编程语言库提供了另一种灵活的串口通信测试方法，允许用户通过编写代码来控制串口，实现更加复杂和自动化的测试脚本。

5.2.1 PySerial、libserialport、RXTX库概述

PySerial 是Python语言的一个串口通信库，它提供了一套标准的接口来访问串口。由于Python的易用性，PySerial成为开发人员进行串口测试和数据传输的热门选择。

libserialport 是一个C语言的库，提供了对串口的访问，不依赖于特定的操作系统API。这使得libserialport成为一个跨平台的库，能够在多种系统上实现一致的串口操作。

RXTX 是一个Java和C语言编写的库，它允许Java程序访问串口设备。RXTX与libserialport类似，也支持跨平台，且在Java应用中有广泛的应用。

5.2.2 编程实现串口数据收发

以PySerial为例，下面将展示如何使用Python实现串口数据的收发。首先需要确保已经安装了PySerial库。

安装PySerial

可以通过Python的包管理器pip安装PySerial：

pip install pyserial
Python代码示例

以下是一个简单的Python脚本，它打开串口，发送字符串“Hello, Serial Port!”，然后等待接收数据并打印。

import serial
import time

# 创建串口连接实例，指定端口和设置参数
ser = serial.Serial('COM3', 9600, timeout=1)

# 检查串口是否已打开
if ser.isOpen():
    print("串口已打开，发送数据...")
    ser.write(b'Hello, Serial Port!')  # 发送字节数据

    # 等待接收数据
    time.sleep(1)
    if ser.in_waiting:
        incoming_data = ser.readline().decode('utf-8')  # 读取数据并解码
        print("接收到的数据是:", incoming_data)

    ser.close()  # 关闭串口
else:
    print("无法打开串口")

在上述代码中，我们首先导入了serial模块，然后创建了一个Serial类的实例来打开指定的串口。通过调用write方法发送数据，并使用readline方法接收数据。最后，关闭串口连接。

这种编程方式可以根据需要编写各种复杂的测试逻辑，如自动化测试脚本、批量数据处理等。

5.3 专用硬件工具进行串口测试

在某些情况下，使用专用的硬件工具进行串口测试可以提供更加精确和可靠的结果。

5.3.1 逻辑分析仪、串口测试仪功能介绍

逻辑分析仪 是一种电子设备，能够同时监测和分析多个信号线路的状态。它可以捕获串口通信中的详细波形数据，帮助调试和分析电气信号问题。

串口测试仪 是设计用来测试和诊断串口通信的设备。它可以模拟串口设备或主机，实现数据的发送和接收，以及进行信号强度和完整性的测试。

5.3.2 实际操作与数据捕捉技巧

使用这些硬件工具通常需要一定的电子知识和操作经验。下面是使用逻辑分析仪进行串口测试的基本步骤：

  1. 将逻辑分析仪的探针连接到串口设备的TX、RX和GND线路上。
  2. 配置逻辑分析仪的参数，比如采样率和触发条件。
  3. 启动串口通信，并同步启动逻辑分析仪的捕获。
  4. 通过逻辑分析仪的界面查看波形数据，分析时序问题、电平异常等。
  5. 根据波形数据调整串口设备的参数，优化通信质量。

这些工具可以提供深度的信号分析和详尽的故障诊断，特别是对于硬件层面的问题排查非常有用。

通过本章节的介绍，我们可以看到串口测试的三种方式各有特点，终端仿真软件、编程语言库和专用硬件工具各有优势。开发者可以根据实际需要和测试环境选择最合适的测试方法。在下一章节，我们将深入探讨RapidTest.exe等专用串口测试软件的使用方法。

6. RapidTest.exe等专用串口测试软件的使用方法

6.1 RapidTest.exe软件概述

6.1.1 软件功能与操作界面

RapidTest.exe 是一款专业的串口测试工具，它为开发者和系统维护人员提供了丰富的串口通信测试功能。软件的界面设计简洁直观，使得用户即使在没有任何额外文档说明的情况下，也能快速上手。

操作界面主要分为以下几个部分：

  • 主工具栏 ：包含常用的串口测试操作，例如打开、关闭串口，发送数据，设置波特率等。
  • 串口设置面板 ：允许用户配置串口的详细参数，如端口号、波特率、数据位、停止位、校验位等。
  • 数据发送区 ：用户可以在此输入或粘贴需要发送的数据内容。
  • 数据显示区 ：用于显示接收到的串口数据，并提供搜索、高亮等辅助功能。
  • 日志与状态栏 ：显示当前软件的状态信息，以及记录测试过程中的关键事件。

6.1.2 软件安装与基础配置

软件安装过程非常简单，用户只需要下载安装包，按照安装向导的提示完成安装即可。安装完成后，首次运行软件会进入基础配置向导，该向导会引导用户进行以下几个关键步骤：

  1. 选择串口 ：列出所有可用的串口设备，用户需要选择与测试目标设备相连的串口。
  2. 设置通信参数 ：根据设备要求，设置正确的波特率、数据位、停止位和校验方式。
  3. 校验配置 ：通过发送测试命令，验证配置是否正确，并确保与目标设备通信畅通。

基础配置完成后，用户就可以开始使用软件进行串口通信的测试工作。

6.2 RapidTest.exe软件的高级测试功能

6.2.1 波特率自适应与自动检测

RapidTest.exe 特别提供了一项高级功能，即波特率的自适应与自动检测。这一功能对于那些不确定目标设备波特率的情况尤其有用，它可以大大减少手动配置的繁琐和可能的错误。

在自适应模式下，软件会尝试各种常见的波特率，自动识别设备所使用的波特率。一旦成功建立通信，软件会将识别出的波特率显示在状态栏中，并询问用户是否将其作为默认设置。

6.2.2 数据校验与错误诊断

数据校验是保证串口通信准确性的关键步骤。RapidTest.exe 提供了多种数据校验方式，如 CRC 校验、奇偶校验等。在数据发送或者接收后，软件会根据选择的校验方式自动计算并显示校验结果，帮助用户快速发现数据在传输过程中可能出现的错误。

软件还内置了错误诊断功能，当检测到通信异常时，比如数据传输错误、校验失败或超时，它会提供一系列的解决方案和建议，指导用户如何进行故障排除和修复。

6.3 软件在实际工作中的应用案例

6.3.1 故障诊断与系统维护

在进行串口通信故障诊断时，RapidTest.exe 能够快速定位问题所在。比如，当系统无法正常与某个外设通信时，用户可以通过软件的发送功能，向设备发送特定的诊断命令，根据设备的响应结果进行故障排查。

另外，在系统维护时，RapidTest.exe 可以用来检查串口设备的工作状态，及时发现并解决潜在的问题。例如，通过发送一系列的测试数据包，软件可以检测数据是否被正确接收和处理，以此来验证设备的通信能力和系统稳定性。

6.3.2 性能测试与验证案例

软件同样适用于性能测试和验证场景。用户可以编写脚本，让软件自动发送和接收大量数据，然后监控数据传输的速度和准确性。性能测试可以帮助开发者优化设备的通信协议，或者调整硬件配置以达到最佳性能。

在一次具体的项目案例中，开发团队利用 RapidTest.exe 进行了数月的性能测试，成功发现了通信协议中的几个性能瓶颈，并在软件升级后，显著提升了通信效率和稳定性。这不仅减少了数据丢失的风险，也为用户提供了更为流畅的使用体验。

以上是第六章《RapidTest.exe等专用串口测试软件的使用方法》的详细内容。下一章内容将涵盖第七章《串口通信性能和稳定性的评估》，敬请期待。

7. 串口通信性能和稳定性的评估

在本章节中，我们将详细探讨如何评估串口通信的性能和稳定性。串口通信是电子设备间交换数据的重要方式，其性能和稳定性直接关系到整个系统运行的效率和可靠性。因此，对串口通信进行细致的评估，从而找出可能存在的问题，并采取相应的优化措施至关重要。

7.1 串口通信性能评估标准

串口通信的性能评估主要集中在数据传输速率、延迟、吞吐量等方面。了解这些指标有助于我们对通信效率进行量化分析。

7.1.1 数据传输速率的测量与分析

数据传输速率通常以波特率（baud rate）来衡量，表示单位时间内传输的符号数量。而实际的数据传输速率还会受到比特率和协议效率等因素的影响。

示例代码：使用Python测量串口的波特率
import serial
import time

# 打开串口
ser = serial.Serial('/dev/ttyUSB0', 9600, timeout=1)

# 测试数据传输速率
def measure_baudrate(duration=10):
    start_time = time.time()
    bytes_sent = 0
    ser.write(b"1")  # 发送一个字节的数据

    while True:
        if time.time() - start_time > duration:
            break
        if ser.in_waiting:
            ser.read(ser.in_waiting)
            bytes_sent += 1

    return bytes_sent / duration

baudrate = measure_baudrate(10)  # 测量10秒内的数据传输速率
print(f"Estimated baudrate: {baudrate:.2f} B/s")
ser.close()

通过上述代码，我们计算出了在指定时间内通过串口发送的字节总数，从而估算出数据传输速率。

7.1.2 延迟与吞吐量的测试方法

延迟（latency）通常指的是从数据发送开始到接收完成的时间间隔。吞吐量（throughput）则反映了一定时间内成功传输的数据量。

为了测试延迟和吞吐量，我们可以在发送端记录数据包发送的时间点，然后在接收端记录接收到数据包的时间点，两者之差即为延迟。吞吐量则是指在单位时间内成功传输的数据包数量。

7.2 串口通信稳定性测试

稳定性测试是确保通信系统可靠性的关键步骤，需要模拟各种异常情况和长时间运行，以确保系统在各种条件下均能稳定工作。

7.2.1 通信稳定性的重要性

通信稳定性涉及到数据完整性、传输一致性和系统可用性。通信不稳定可能会导致数据丢失、重传，甚至系统崩溃。

7.2.2 稳定性测试流程与指标

稳定性测试一般需要关注以下几个方面：

  • 连续运行测试 ：长时间运行以检查是否有内存泄漏或资源耗尽的问题。
  • 异常数据测试 ：发送异常数据，比如非法格式、错误校验和等，以检验系统错误处理能力。
  • 环境压力测试 ：在高温、低温、高湿等极端环境下测试设备通信性能。

7.3 性能与稳定性优化策略

在评估完性能和稳定性之后，我们可以根据测试结果采取相应的优化措施。

7.3.1 优化硬件选择与布线设计

硬件的选择和布线设计对通信性能有直接影响。在选择串口模块时，应考虑其性能指标是否符合项目需求。布线时要尽量避免长距离信号传输和电磁干扰。

7.3.2 软件层面的优化建议

软件层面的优化可能包括：

  • 驱动程序更新 ：确保驱动程序与操作系统兼容，避免性能瓶颈。
  • 通信参数优化 ：根据测试结果调整串口配置参数，比如缓冲区大小、波特率等。
  • 错误处理改进 ：增强数据校验机制，确保数据传输的准确性。

通过上述优化措施，我们可以有效提高串口通信的性能和稳定性，从而为整个电子系统提供可靠的数据交换支持。

本文还有配套的精品资源，点击获取 menu-r.4af5f7ec.gif

简介：本文详细介绍了USB-TTL检测和串口测试的基础知识和实际应用，重点探讨了USB-TTL模块的内部结构和功能、串口测试的不同方法，以及专门的串口测试工具。文中也提到了一些在特定场景下，如LCD显示器和嵌入式系统开发中的串口通信测试实践。通过本文，读者可以了解到如何使用终端仿真软件、编程语言库和专用硬件工具进行有效的串口通信测试，掌握USB-TTL模块在数据传输和设备控制中的应用，为电子工程和软件开发中的硬件调试和通信测试打下坚实的基础。

本文还有配套的精品资源，点击获取 menu-r.4af5f7ec.gif

Logo
技术共进，成长同行——讯飞AI开发者社区

技术共进，成长同行——讯飞AI开发者社区

更多推荐

论文笔记：AlphaEdit: Null-Space Constrained Knowledge Editing for Language Models（AlphaEdit）

论文发表于人工智能顶会ICLR（基于定位和修改的模型编辑方法（针对和等）会破坏LLM中最初保存的知识，特别是在顺序编辑场景。为此，本文提出AlphaEdit：1、在将保留知识应用于参数之前，将扰动投影到保留知识的零空间上。2、从理论上证明，这种预测确保了在查询保留的知识时，编辑后的LLM的输出保持不变，从而减轻中断问题。3、对各种LLM（包括LLaMA3、GPT2XL和GPT-J）的广泛实验表明，

avatar 讯飞AI开发者社区

论文解读：MASS-EDITING MEMORY IN A TRANSFORMER（MEMIT）

论文发表于人工智能顶会ICLR（在模型编辑方法中，主要局限于更新单个事实。因此，基于ROME，本文开发了MEMIT，在大模型GPT-J（6B）和GPT-NeoX（20B）上实现了数千的批量编辑。阅读本文请同时参考原始论文图表。

avatar 讯飞AI开发者社区

2025 年就业竞争激烈！当1222 万毕业生遭遇 “35 岁门槛” 与 AI 革命的双重冲击

人工智能

avatar 讯飞AI开发者社区
