西门子PLC四种不同的编程语言示例
西门子PLC四种不同的编程语言示例对比，梯形图LAD、功能块图FBD、结构化控制语言SCL、语句表STL。
·
西门子PLC的中高端系列，一般支持4种编程语言，如下：
梯形图（Ladder Diagram, LAD），适合电气控制；
功能块图（Function Block Diagram, FBD），适合电子工程；
结构化控制语言（Structured Control Language, SCL），类似C语言；
语句表（Statement List, STL），汇编语言，指令多。
附：西门子PLC编程手册，
链接: https://pan.baidu.com/s/1sfivRXb8xIFMoQO9FUaU2w?pwd=frju 提取码: frju
四种编程语言示例如下，实现简单的启动保持功能。

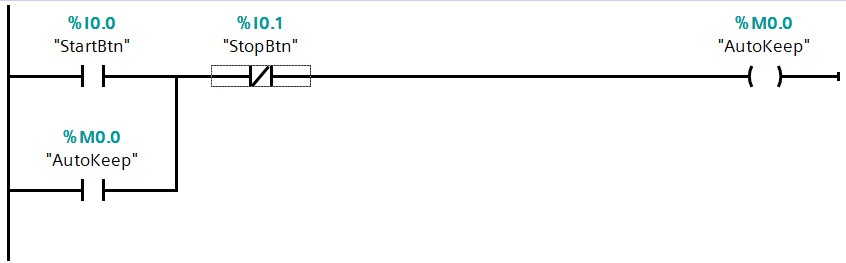

梯形图LAD：

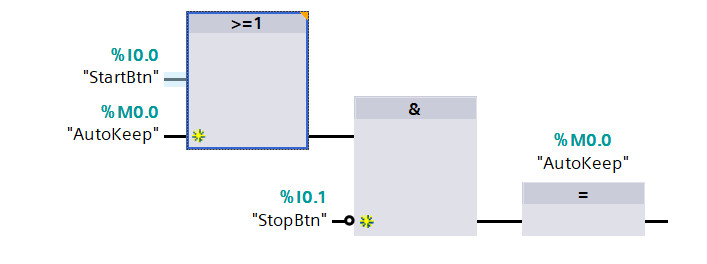

功能块图FBD：

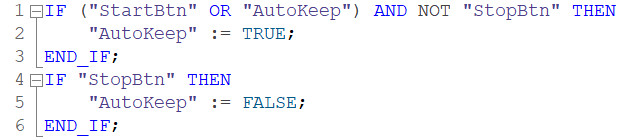

结构化控制语言SCL：

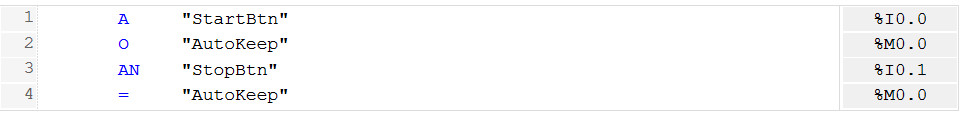

语句表STL：
