任务描述

本关任务：使用 StartUML 绘制部署图。

相关知识

• 部署图表示的是如何将具体软件制品（例如可执行文件）分配到计算节点（具有处理服务的某种事物）上。
• 部署图表示了软件元素在物理架构上的部署，以及物理元素之间的通信。
• 部署图的组成元素：包括节点、节点间的连接。连接把多个节点关联在一起，构成一个部署图。

---

部署图

1. 节点

• 节点代表一个运行时计算机系统中的硬件资源。节点通常拥有一些内存，并具有处理能力。例如一台计算机、一个工作站等其它计算设备都属于节点。
• 在 UML 中，节点用一个立方体来表示。

• 按照节点是否有计算能力，把节点分为两种类型：处理器和设备，分别用构造型 《Processor》 和构造型 《Device》 表示处理器和设备。

• 处理器节点（Processor）：处理器是能够执行软件、具有计算能力的节点。
• 设备节点（Device）：设备是没有计算能力的节点，通常情况下都是通过其接口为外部提供某种服务，例如打印机、IC 读写器，如果我们的系统不考虑它们内部的芯片，就可以把它们看作设备。

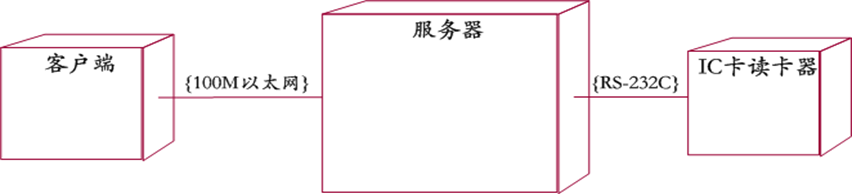

2. 节点间的连接

节点之间的连接表示节点之间物理连接以及其上用的通信协议。用直线表示。

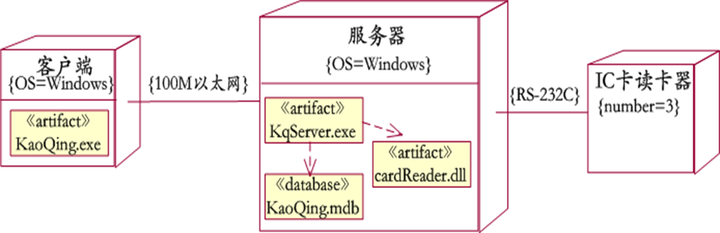

3. 构件分配到节点

用例图符号：

• 节点
• 部署
• 通道/通信路径

---

编程要求

StartUML 新建用例图模块构建流程：

仅作参考，具体保存路径以及创建的模型请按照题目要求进行操作！

打开软件

双击如下图所示图标。

如下图关闭未激活信息。

新建项目

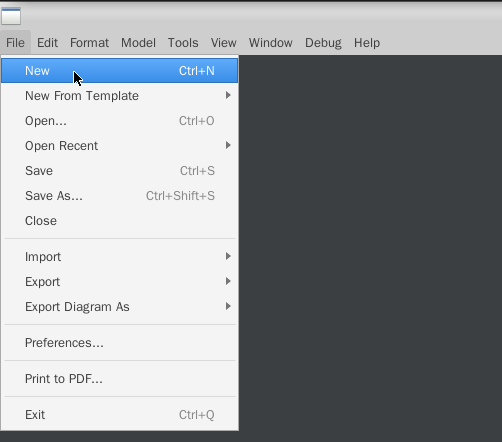

打开软件后如下图，在 StarUML 中，点击 "File"（文件）菜单，然后选择 "New"（新建项目）来创建一个新的项目。

创建类图模块

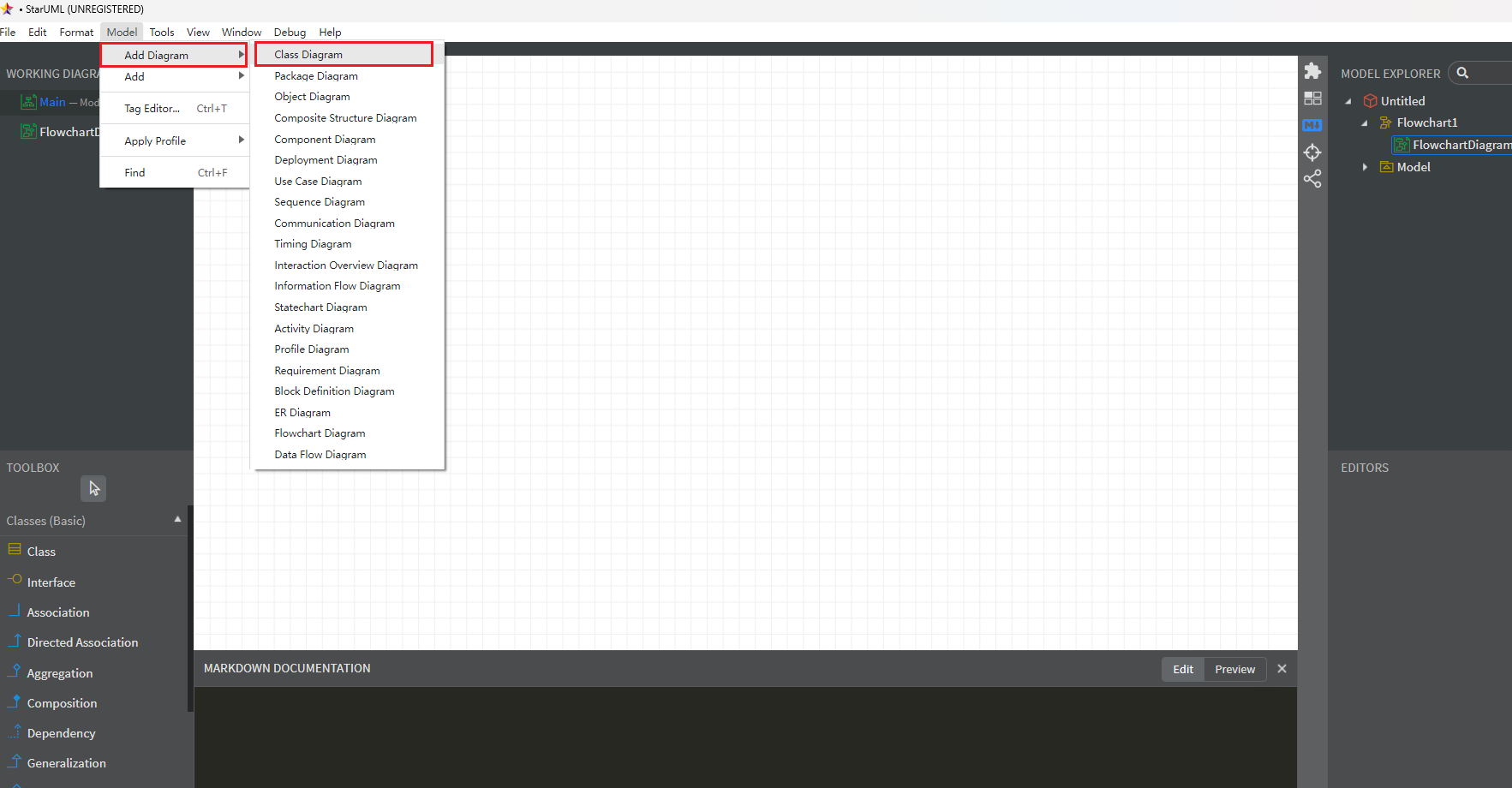

在创建新项目后，点击"Model"，在弹出的上下文菜单中选择 "Add Diagram"（添加图表）。然后从列表中选择 "Class Diagram"（类图），这将在项目中创建一个新的类图模块。

创建项目时的默认模块删除!!!
如下图移动鼠标到软件界面右侧选择默认"Model"删除。 这里很重要，因为"starUML"自身的原因在创建新项目之后就会生成一个默认模块，我们这里不需要用到所以需要删除，否则会影响评测结果。

添加图形到画布

可以通过点击选择组件在画布中进行图形绘制。

---

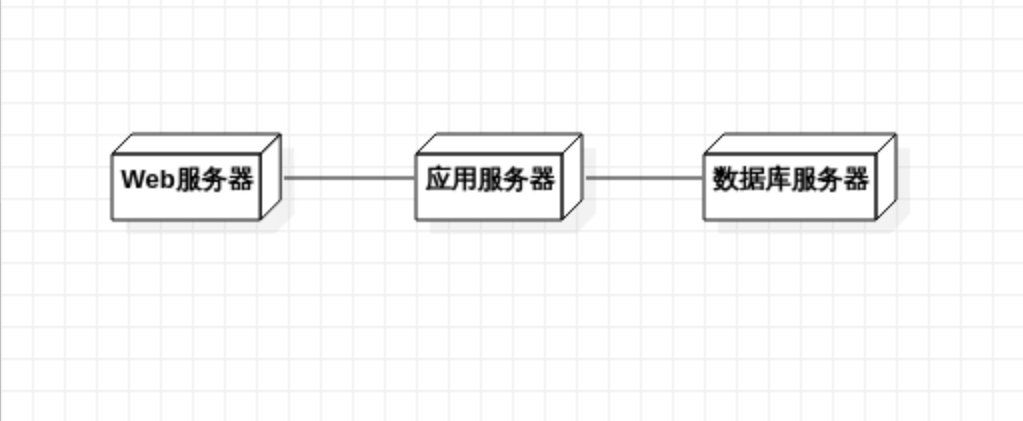

例题：简单网站部署

• 一个简单网站的部署情况，涉及到三个主要组件：Web 服务器、应用服务器和数据库服务器。

分析

• Web 服务器运行软件程序，用于处理客户端的 HTTP 请求并将其转发到应用服务器。
• 应用服务器运行应用，处理 Web 服务器传递过来的请求，生成网页内容并返回给客户端。
• 数据库服务器运行数据库软件，负责存储和管理网站的数据。

---

•   测试说明

请在图形化窗口中使用 StartUML 工具进行用例图的绘制，将绘制完成的文件保存到 /data/workspace/myshixun/step4 下，并命名为 uml.mdj。

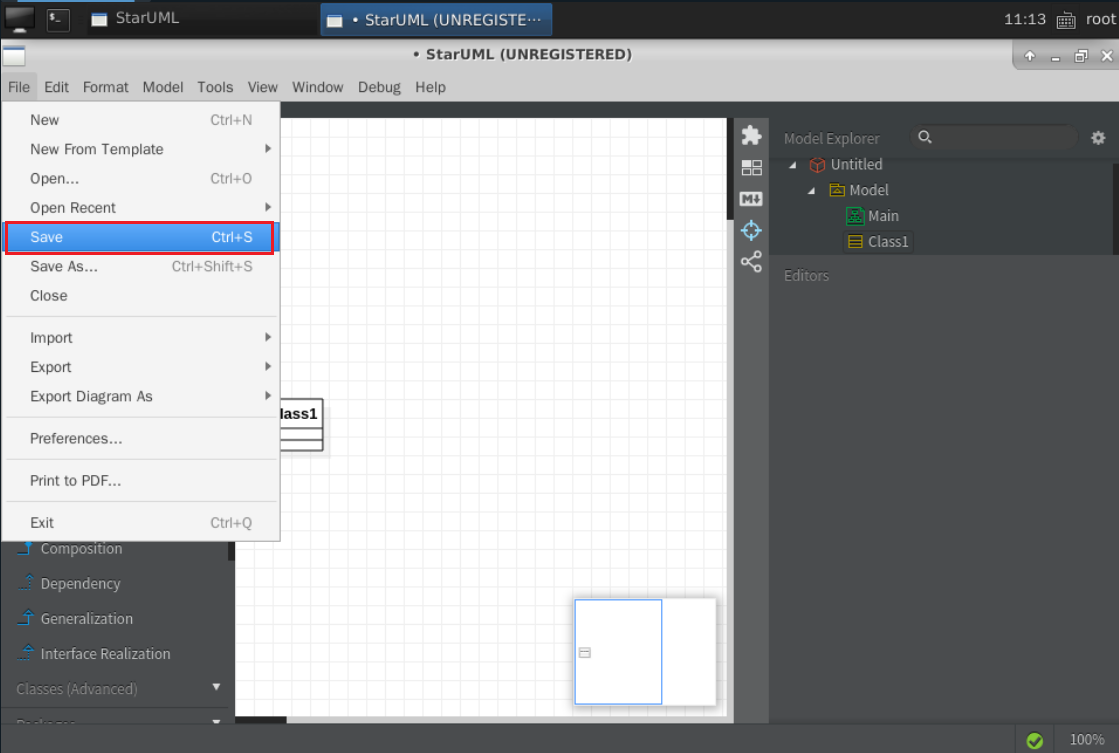

1. 点击 File 选项框中的 save进行保存，或者使用 Ctrl + S进行保存

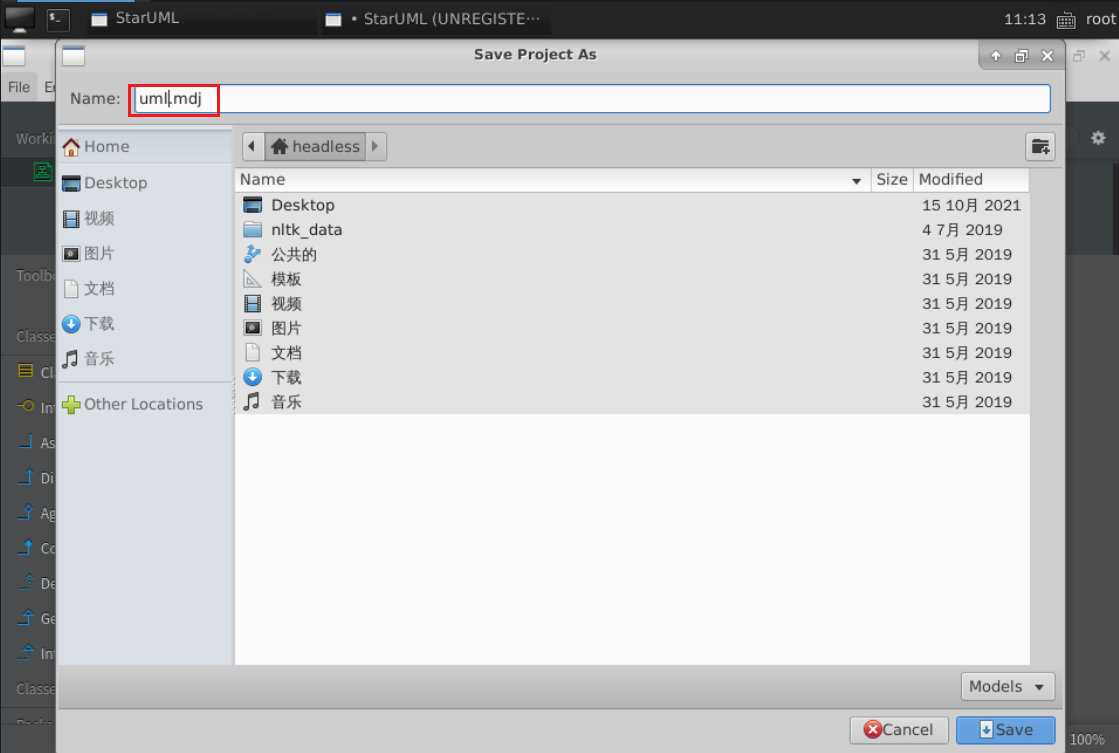

2. 将文件名称改为uml.mdj

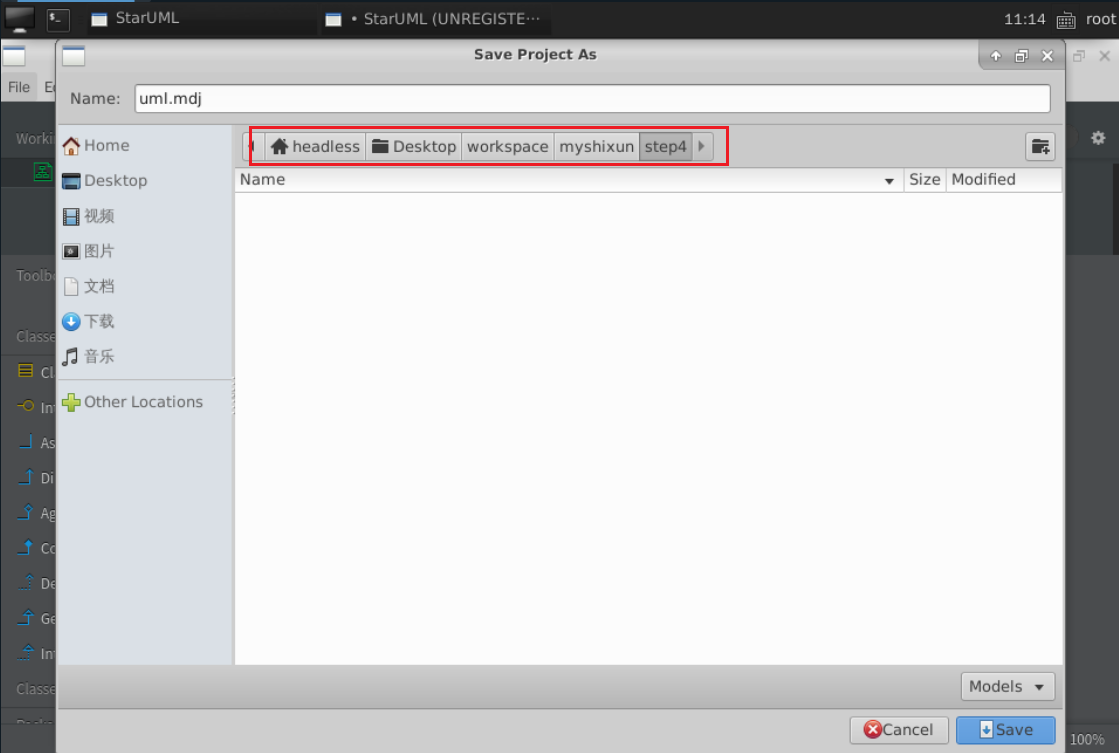

3. 将文件保存至指定文件夹，点击Save进行保存

平台会对你绘制的图形进行测评。

---

开始你的任务吧，祝你成功！
