一、 UML类图示例

---

构成要素：

类
第一行：类名称
第二行：特性（字段或属性）
第三行：操作（方法或行为）

注意属性和方法前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected。

接口
矩形表示法，顶端<<interface>>
第一行：接口方法名称
第二行：接口方法

---

二、六种类间关系

在UML类图中，常见的有以下几种关系:泛化（Generalization）,  实现（Realization）,关联（Association）,聚合（Aggregation）,组合(Composition)，依赖(Dependency)

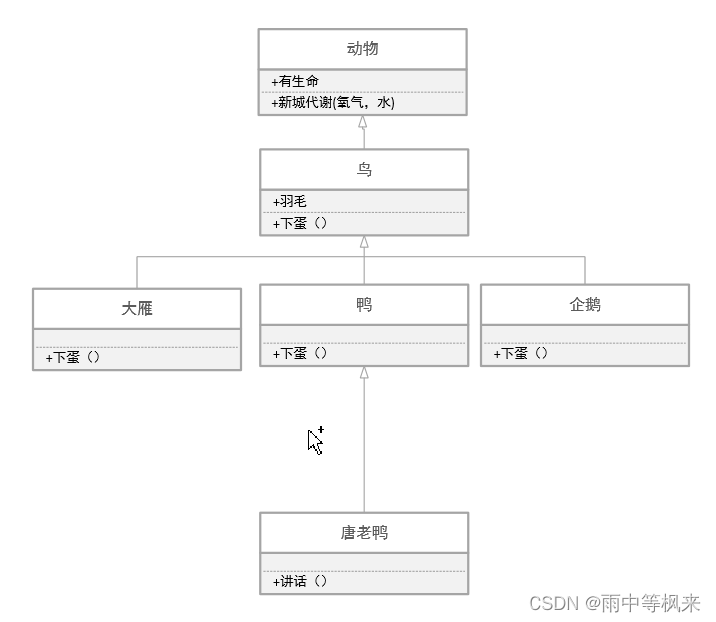

1.泛化(Generalization)

【关系定义】：是一种继承关系,它指定了子类如何特化父类的所有特征和行为。
【类图表示】：空心三角形+实线，箭头指向为父类。

public class Bird : Animal
{
}

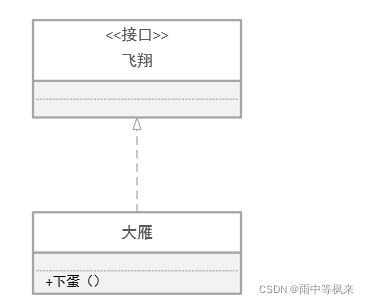

2.实现（Realization)

【关系定义】：是一种类与接口的关系，表示类是接口所有特征和行为的实现。
【类图表示】：空心三角形+虚线，箭头指向接口。

 【代码实现】：

public interface IFly
{
    void Fly();
}

public class WideGoose : IFly
{
    public void Fly()
    {
    }
}

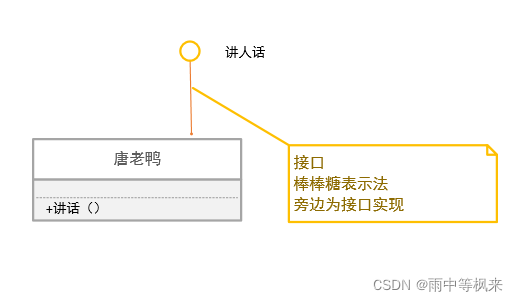

 另外一种表示方法：棒棒糖表示法

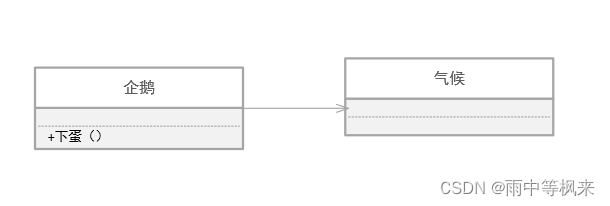

3.关联（Association）

【关系定义】：是一种拥有的关系,它使一个类知道另一个类的属性和方法。关联可以是双向的，也可以是单向的。双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。
【代码表现】：代码中的成员变量
【类图表示】：带箭头的实线，箭头指向被拥有者

企鹅需要“了解”气候的变化，需要“知道” 这一个类

【代码实现】：

public class Penguin : Bird
{
    // 在企鹅 Penguin 中引用到气候 Climate 对象
    private Climate climate;
}

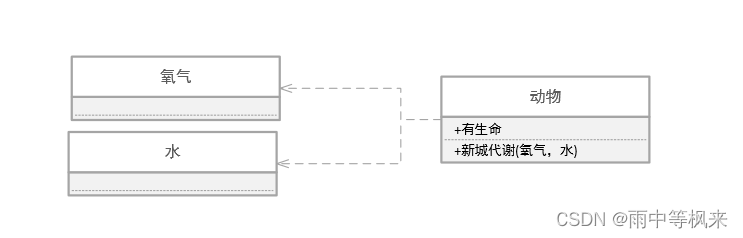

4. 依赖(Dependency)

【关系定义】：是一种使用的关系,所以要尽量不使用双向的互相依赖。
【代码表现】：局部变量、方法的参数或者对静态方法的调用
【类图表示】：带箭头的虚线，箭头指向被使用者

【代码实现】：

public abstract class Animal
{
    public void Metabolism(Oxygen oxygen, Water water)
    {
    }
}

5. 聚合（Aggregation）

【关系定义】：表示一种弱的“拥有”关系，体现的是A对象可以包含B对象，但是B对象不属于A对象的一部分。(部分脱离整体能单独存在)
【代码表现】：成员变量
【类图表示】：空心菱形+实线，菱形指向整体

【代码实现】：

public class WideGooseAggregate
{
    // 在雁群 WideGooseAggregate 类中，有大雁数组对象 arrayWideGeese
    public WideGoose[] arrayWideGeese;
}

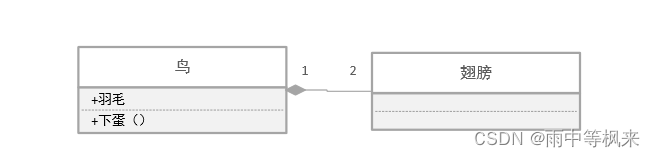

6. 组合(Composition)

【关系定义】：是一种强的“拥有”关系，体现了严格的部分和整体的关系，部分与整体的生命周期一样。(部分脱离整体不能单独存在)
【代码表现】：成员变量
【类图表示】：实心菱形+实线，菱形指向整体

【代码实现】：

public class Bird
{
    private Wing wing;
    public Bird()
    {
        // 在鸟 Bird 类中，初始化时，实例化翅膀 Wing，他们之间同时生成
        wing = new Wing();
    }
}

---
