LNA噪声系数测试
频率:6GHz-26.5GHz。需要外接噪声源,并且需要知道超噪比。连接噪声源到端口2,然后点击测量。3.VNA输出功率电平设置和输入功率电平设置。1.VNA设置在冷源法噪声特性测试。2.设置线性扫描和频率范围。6.常规SLOT校准。
·
参数指标:
频率:6GHz-26.5GHz
G=22dB
NF=2.5dB
1.VNA设置在冷源法噪声特性测试

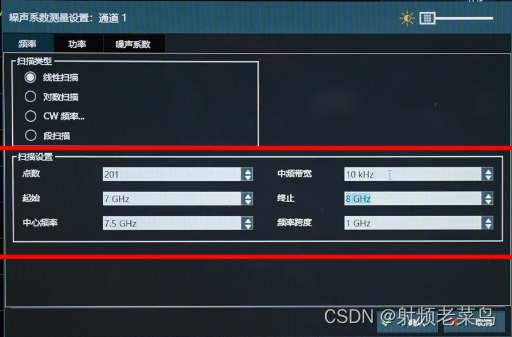

2.设置线性扫描和频率范围

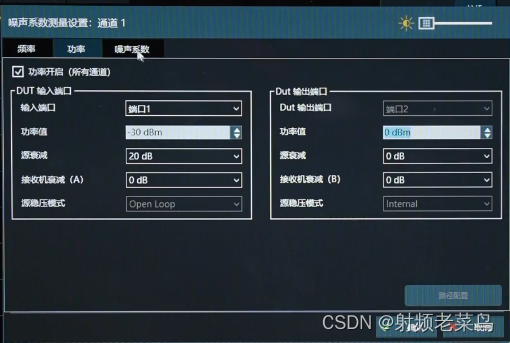

3.VNA输出功率电平设置和输入功率电平设置
4.室温设置

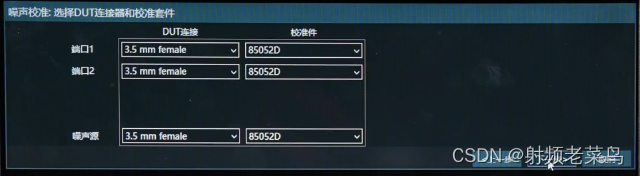

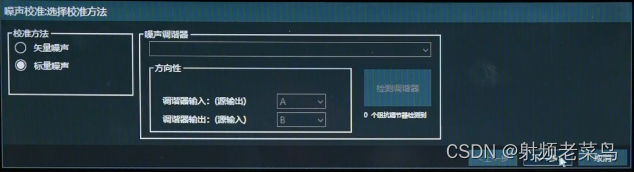

5.仪器校准

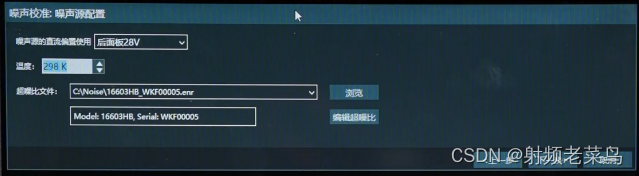

需要外接噪声源,并且需要知道超噪比

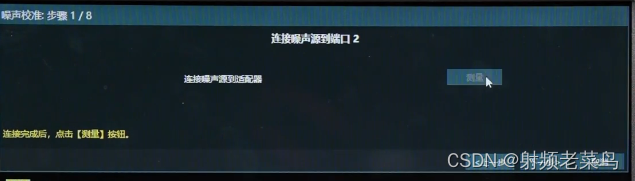

连接噪声源到端口2,然后点击测量
6.常规SLOT校准

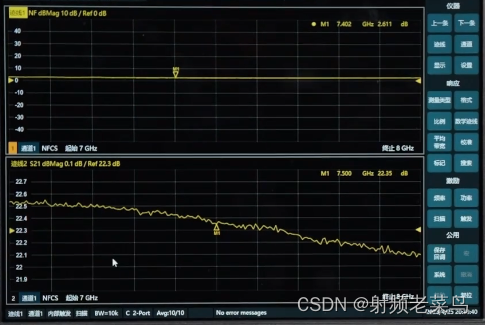

7.连接被测件
