【测试】根据因果图法设计饮料售卖机的测试用例

因果法设计测试用例的步骤：

  ① 分析所有可能的输入和可能的输出

  ② 找出输入与输出之间的对应关系

  ③ 画出因果图

  ④ 把因果图转换成判定表

  ⑤ 把判定表对应到每一个测试用例

---

  产品说明： 有一个处理单价为 1 元 5 角的盒装饮料的自动售货机软件。若投入 1 元 5 角硬币，按下 “可乐”、“雪碧”、“红茶” 按钮，相应的饮料就会送出来，若投入的是 2 元硬币，在送出饮料的同时还退换 5 角硬币。

---

(1) 写输入与输出

  输入：1.5 元、2 元、按 “可乐”、按 “雪碧”、按 “红茶”

  输出：5 角、可乐、雪碧、红茶

---

(2) 找关系

  输入 1.5 元，按 “可乐”，输出可乐；

  输入 1.5 元，按 “雪碧”，输出雪碧；

  输入 1.5 元，按 “红茶”，输出红茶；

  输入 2 元，按 “可乐”，输出可乐，输出 5 角；

  输入 2 元，按 “雪碧”，输出雪碧，输出 5 角；

  输入 2 元，按 “红茶”，输出红茶，输出 5 角。

---

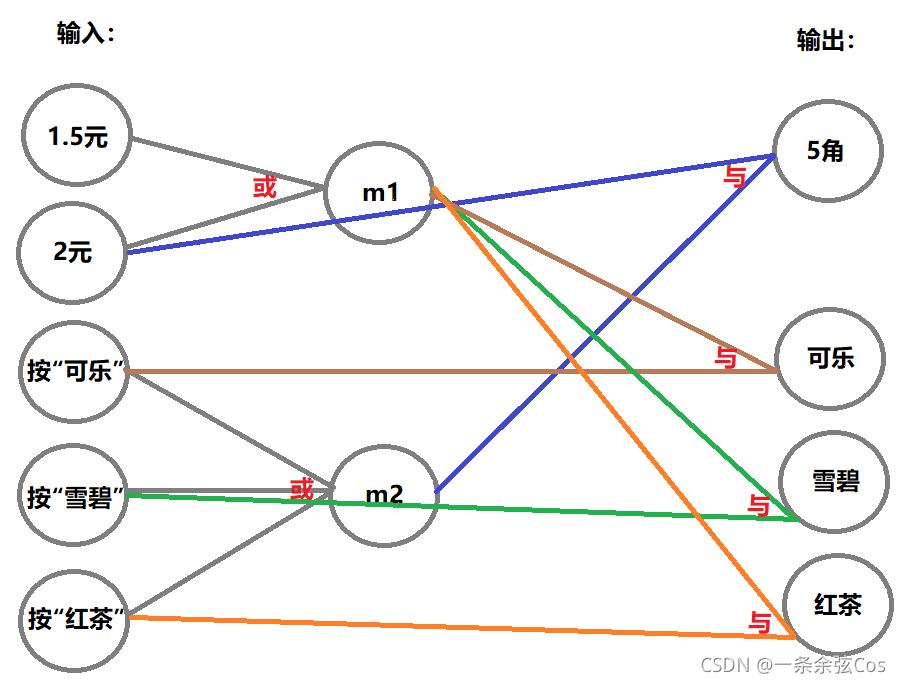

(3) 画因果图

---

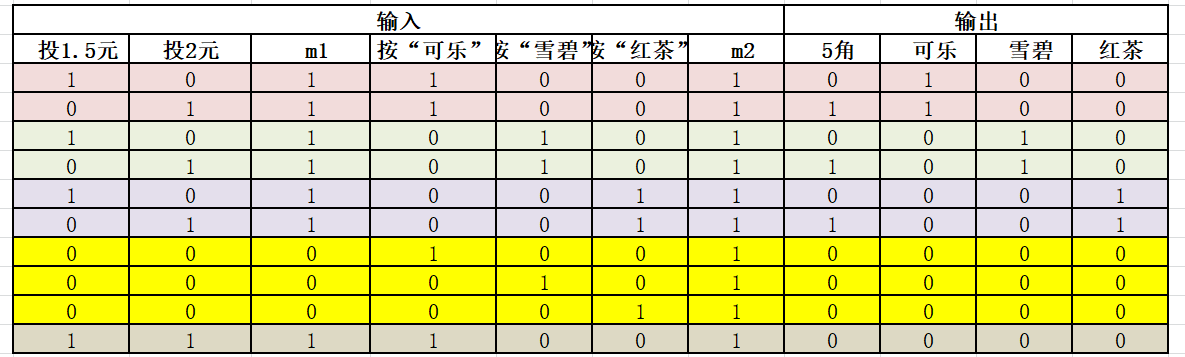

(4) 画判定表

---

(5) 写测试用例

  ① 输入 1.5 元，按 “可乐”，输出可乐；

  ② 输入 1.5 元，按 “雪碧”，输出雪碧；

  ③ 输入 1.5 元，按 “红茶”，输出红茶；

  ④ 输入 2 元，按 “可乐”，输出可乐，输出 5 角；

  ⑤ 输入 2 元，按 “雪碧”，输出雪碧，输出 5 角；

  ⑥ 输入 2 元，按 “红茶”，输出红茶，输出 5 角；

  ⑦ 不输入任何硬币，按 “可乐”，不输出任何饮料；

​  ⑧ 不输入任何硬币，按 “雪碧”，不输出任何饮料；

  ⑨ 不输入任何硬币，按 “红茶”，不输出任何饮料；

  ⑩ 输入 1.5 元，再输入 2 元，售卖机会给小胡错误提示。

---
