前面的学习，我们使用直接操作寄存器的方法编写驱动。这只是为了让大家掌握驱动程序的本质，在实际开发过程中我们可不这样做，太低效了！如果驱动开发都是这样去查找寄存器，那我们就变成“寄存器工程师”了，即使是做单片机的都不执着于裸写寄存器了。

Linux 下针对引脚有 2 个重要的子系统： GPIO、 Pinctrl。

1 Pinctrl子系统重要概念

1.1 引入

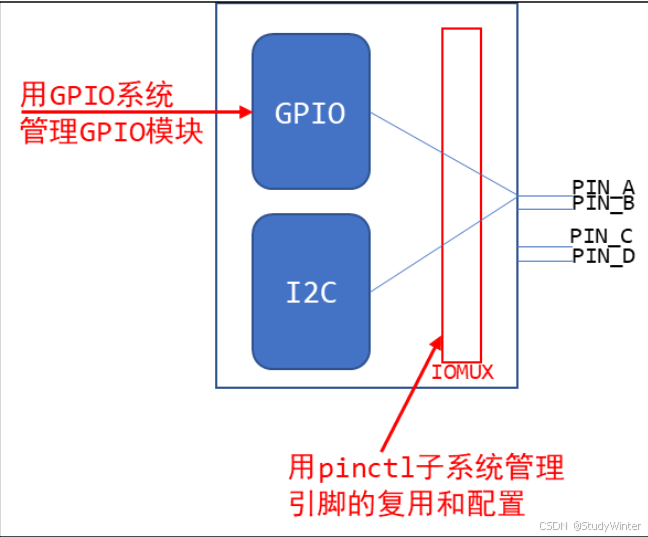

无论是哪种芯片，都有类似下图的结构

要想让 pinA、 B 用于GPIO，需要设置 IOMUX 让它们连接到 GPIO 模块；

要想让 pinA、 B 用于I2C，需要设置 IOMUX 让它们连接到 I2C 模块

所以 GPIO、 I2C 应该是并列的关系，它们能够使用之前，需要设置 IOMUX。有时候并不仅仅是设置 IOMUX，还要配置引脚，比如上拉、下拉、开漏等等。

现在的芯片动辄几百个引脚，在使用到 GPIO 功能时，让你一个引脚一个引脚去找对应的寄存器，这要疯掉。术业有专攻，这些累活就让芯片厂家做吧──他们是 BSP 工程师。我们在他们的基础上开发，我们是驱动工程师。开玩笑的， BSP 工程师是更懂他自家的芯片，但是如果驱动工程师看不懂他们的代码，那你的进步也有限啊。

所以，要把引脚的复用、配置抽出来，做成 Pinctrl 子系统，给 GPIO、I2C 等模块使用

等BSP工程师在 GPIO 子系统、 Pinctrl 子系统中把自家芯片的支持加进去后，我们就可以非常方便地使用这些引脚了：点灯简直太简单了。

大多数的芯片，没有单独的 IOMUX 模块，引脚的复用、配置等等，就是在GPIO 模块内部实现的。在硬件上 GPIO 和 Pinctrl 是如此密切相关，在软件上它们的关系也非常密切。所以这 2 个子系统我们一起讲解。

1.2 重要概念

这会涉及 2 个对象： pin controller、 client device。

前者提供服务：可以用它来复用引脚、配置引脚。

后者使用服务：声明自己要使用哪些引脚的哪些功能，怎么配置它们。

① pin controller：

在芯片手册里你找不到 pin controller，它是一个软件上的概念，你可以认为它对应 IOMUX──用来复用引脚，还可以配置引脚(比如上下拉电阻等)。

注意：pin controller 和 GPIO Controller 不是一回事，前者控制的引脚可用于 GPIO 功能、 I2C 功能；后者只是把引脚配置为输入、输出等简单的功能。 即先用 pin controller 把引脚配置为GPIO，再用 GPIO Controler 把引脚配置为输入或输出。

② client device

“客户设备”，谁的客户？ Pinctrl 系统的客户，那就是使用 Pinctrl 系统的设备，使用引脚的设备。它在设备树里会被定义为一个节点，在节点里声明要用哪些引脚。

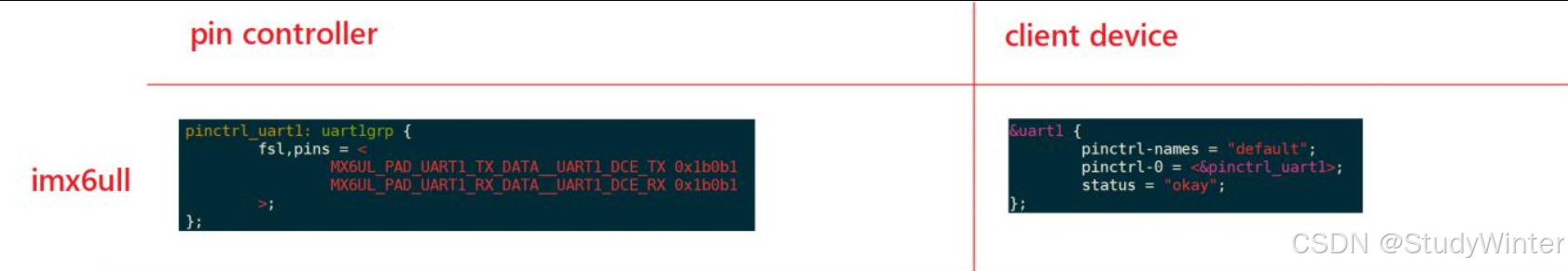

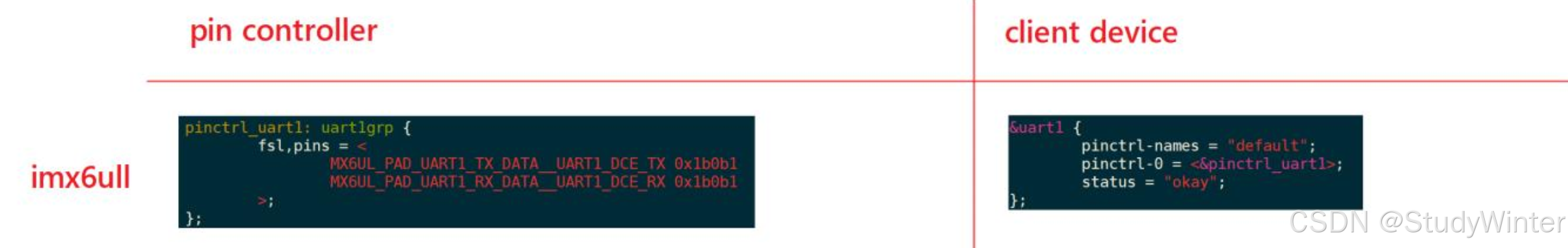

左边是 pin controller 节点，右边是 client device 节点

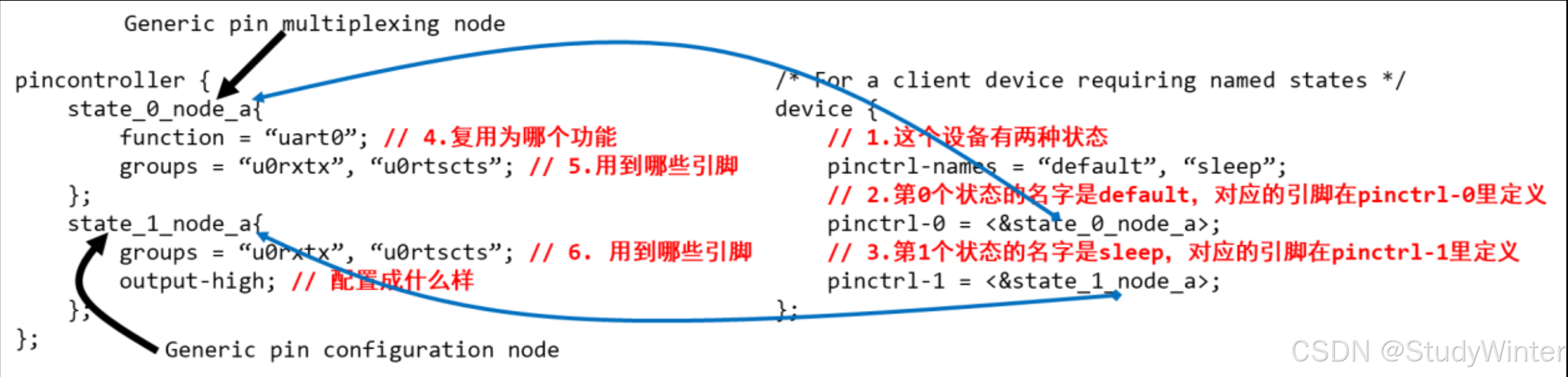

（a）pin state

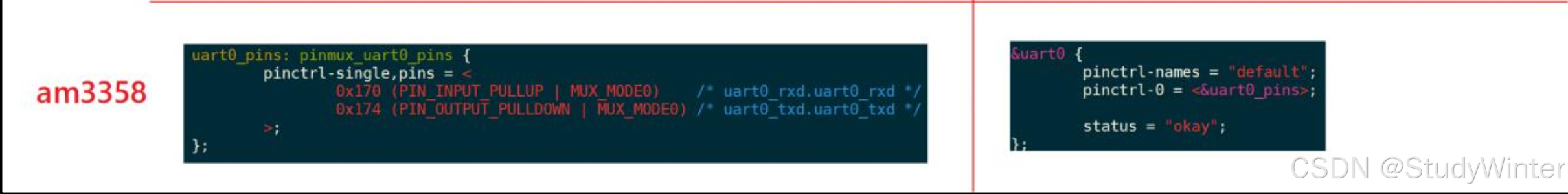

对于一个“ client device”来说，比如对于一个 UART 设备，它有多个“状态”： default、 sleep 等，那对应的引脚也有这些状态。比如默认状态下， UART 设备是工作的，那么所用的引脚就要复用为 UART 功能。在休眠状态下，为了省电，可以把这些引脚复用为 GPIO 功能；或者直接把它们配置输出高电平。上图中， pinctrl-names 里定义了 2 种状态： default、 sleep。

第 0 种状态用到的引脚在 pinctrl-0 中定义，它是 state_0_node_a，位于 pincontroller 节点中。
第 1 种状态用到的引脚在 pinctrl-1 中定义，它是 state_1_node_a，位于 pincontroller 节点中。
当这个设备处于 default 状态时， pinctrl 子系统会自动根据上述信息把所用引脚复用为 uart0 功能。
当这个设备处于 sleep 状态时， pinctrl 子系统会自动根据上述信息把所用引脚配置为高电平。

（b）groups 和 function

一个设备会用到一个或多个引脚，这些引脚就可以归为一组(group)；
这些引脚可以复用为某个功能： function。

（c）Generic pin multiplexing node 和 Generic pin configuration node

在上图左边的 pin controller 节点中，有子节点或孙节点，它们是给 client device 使用的。
可以用来描述复用信息：哪组(group)引脚复用为哪个功能(function)；
可以用来描述配置信息：哪组(group)引脚配置为哪个设置功能(setting），比如上拉、下拉等。

注意：

pin controller 节点的格式， 没有统一的标准！！！！每家芯片都不一样。
甚至上面的 group、 function 关键字也不一定有，但是概念是有的

1.3 示例

1.4 代码中怎么引用 pinctrl

这是透明的，我们的驱动基本不用管 。当设备切换状态时 ， 对 应 的pinctrl 就会被调用。

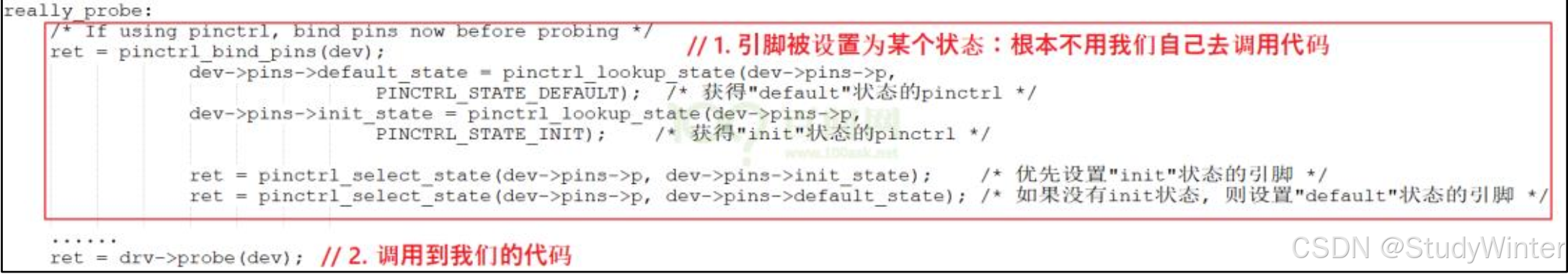

比如在 platform_device 和 platform_driver 的枚举过程中，流程如下

当系统休眠时，也会去设置该设备 sleep 状态对应的引脚，不需要我们自己去调用代码。非要自己调用，也有函数

devm_pinctrl_get_select_default(struct device *dev);      // 使用"default"状态的引脚
pinctrl_get_select(struct device *dev, const char *name); // 根据 name 选择某种状态的引脚
pinctrl_put(struct pinctrl *p);                           // 不再使用, 退出时调用

2 GPIO 子系统重要概念

2.1 引入

要操作 GPIO 引脚，先把所用引脚配置为 GPIO 功能，这通过 Pinctrl 子系统来实现。然后就可以根据设置引脚方向(输入还是输出)、读值──获得电平状态，写值──输出高低电平。

以前我们通过寄存器来操作 GPIO 引脚，即使 LED 驱动程序，对于不同的板子它的代码也完全不同。

当 BSP 工程师实现了 GPIO 子系统后，我们就可以

⚫在设备树里指定 GPIO 引脚
⚫在驱动代码中：使用 GPIO 子系统的标准函数获得 GPIO、设置 GPIO 方向、读取/设置 GPIO 值。

这样的驱动代码，将是单板无关的。

2.2 在设备树中指定引脚

在几乎所有ARM芯片中， GPIO 都分为几组，每组中有若干个引脚。所以在使用 GPIO 子系统之前，就要先确定：它是哪组的？组里的哪一个？

在设备树中，“GPIO 组”就是一个 GPIO Controller，这通常都由芯片厂家设置好。我们要做的是找到它名字，比如“ gpio1”，然后指定要用它里面的哪个引脚，比如<&gpio1 0>。

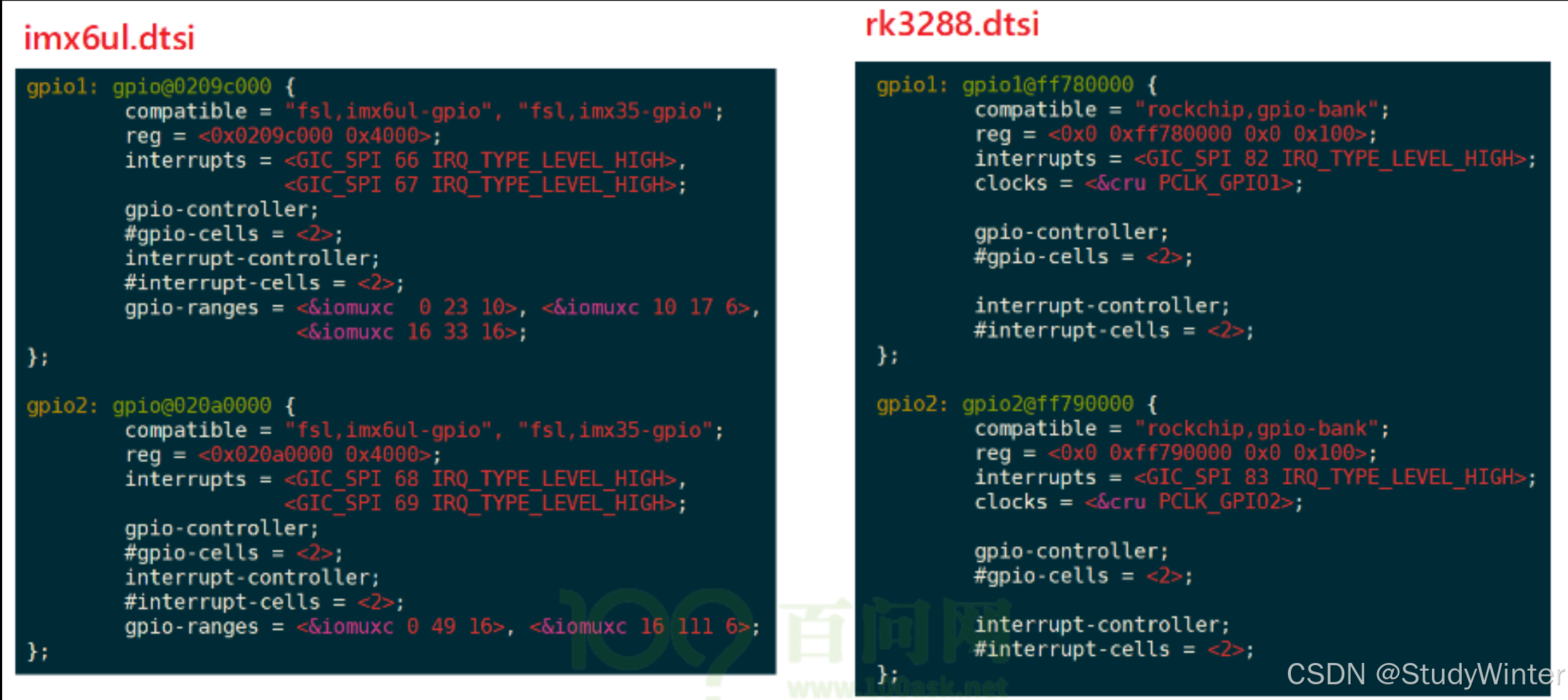

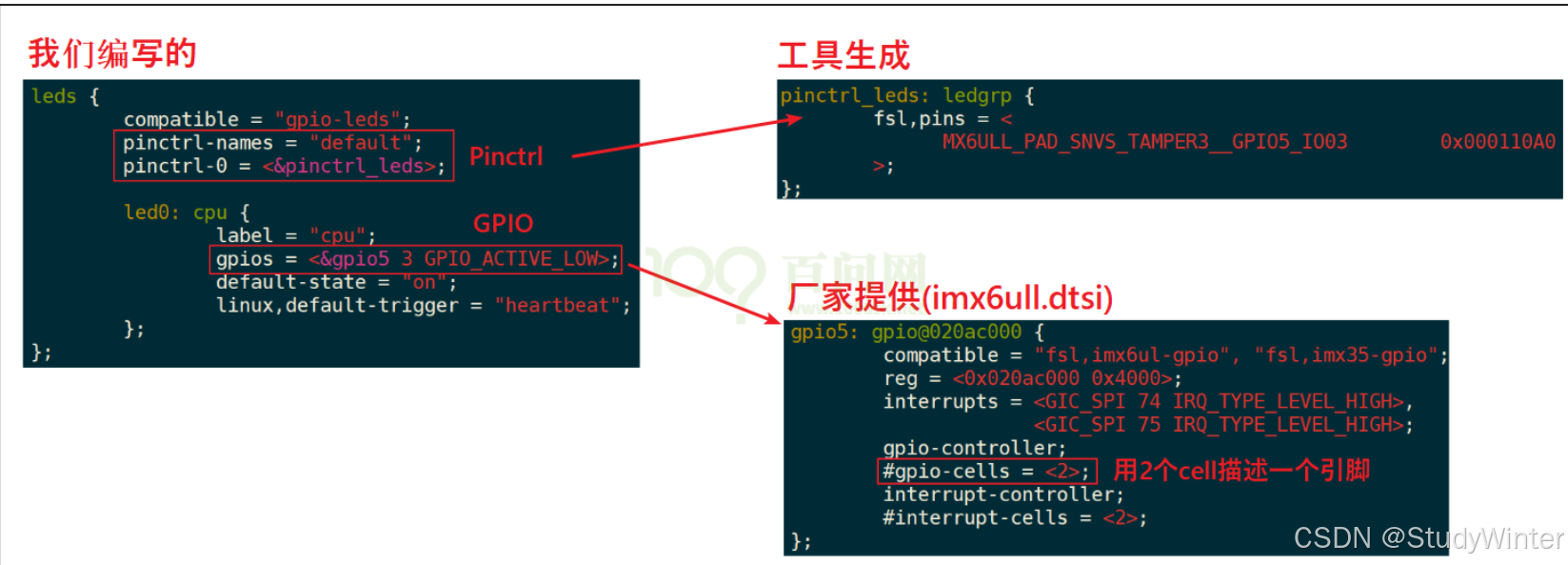

有代码更直观，下图是一些芯片的 GPIO 控制器节点，它们一般都是厂家定义好，在 xxx.dtsi 文件中：

没有在/home/book/100ask_stm32mp157_pro-sdk/Linux-5.4/arch/arm/boot/dts/stm32mp157-100ask-pinctrl.dtsi

找到类似GPIO的代码

我们暂时只需要关心里面的这 2 个属性：

gpio-controller;
#gpio-cells = <2>;

⚫ “gpio-controller”表示这个节点是一个 GPIO Controller，它下面有很多引脚。
⚫ “#gpio-cells = <2>”表示这个控制器下每一个引脚要用 2 个 32 位的数(cell)来描述。

为什么要用 2 个数？其实使用多个 cell 来描述一个引脚，这是 GPIO Controller 自己决定的。比如可以用其中一个 cell 来表示那是哪一个引脚，用另一个 cell 来表示它是高电平有效还是低电平有效，甚至还可以用更多的cell 来示其他特性。

普遍的用法是，用第1个 cell 来表示哪一个引脚，用第 2 个 cell 来表示有效电平：

GPIO_ACTIVE_HIGH ： 高电平有效
GPIO_ACTIVE_LOW :   低电平有效

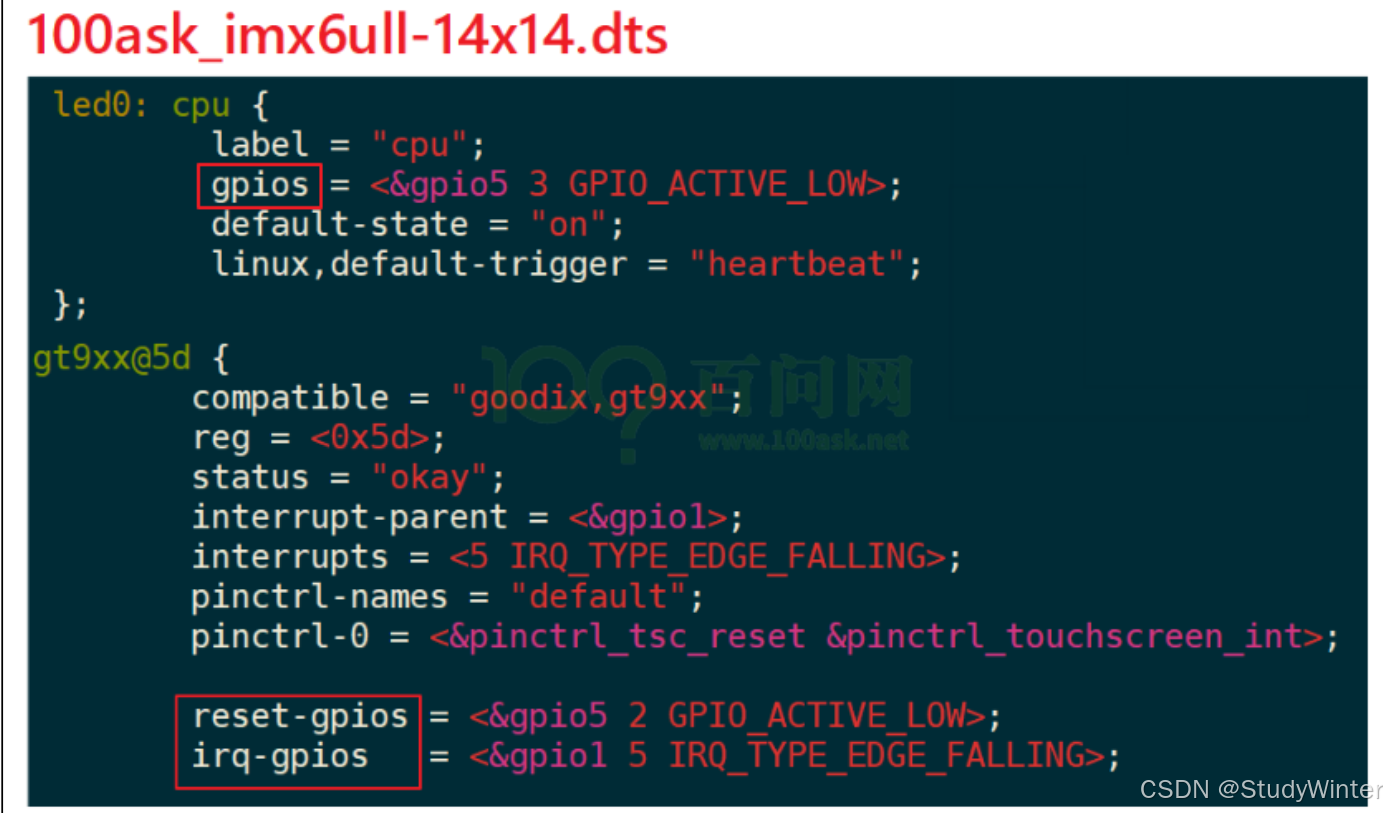

定义 GPIO Controller 是芯片厂家的事，我们怎么引用某个引脚呢？在自己的设备节点中使用属性"[<name>-]gpios"，示例如下

上图中，可以使用 gpios 属性，也可以使用 name-gpios 属性。

2.3 在驱动代码中调用 GPIO 子系统

在设备树中指定了 GPIO 引脚，在驱动代码中如何使用？

也就是 GPIO 子系统的接口函数是什么？

GPIO 子系统有两套接口：基于描述符的(descriptor-based)、老的(legacy)。前者的函数都有前缀“ gpiod_”，它使用 gpio_desc 结构体来表示一个引脚；后者的函数都有前缀“ gpio_”，它使用一个整数来表示一个引脚。

要操作一个引脚，首先要 get 引脚，然后设置方向，读值、写值。驱动程序中要包含头文件

#include <linux/gpio/consumer.h> // descriptor-based
#include <linux/gpio.h>          // legacy

下表列出常用的函数

descriptor-based	legacy
获得 GPIO
gpiod_get	gpio_request
gpiod_get_index
gpiod_get_array	gpio_request_array
devm_gpiod_get
devm_gpiod_get_index
devm_gpiod_get_array
设置方向
gpiod_direction_input	gpio_direction_input
gpiod_direction_output	gpio_direction_output
读值、写值
gpiod_get_value	gpio_get_value
gpiod_set_value	gpio_set_value
释放 GPIO
gpio_free	gpio_free
gpiod_put	gpio_free_array
gpiod_put_array
devm_gpiod_put
devm_gpiod_put_array

有前缀 “devm_”的含义是“设备资源管理 ” (Managed Device Resource)，这是一种自动释放资源的机制。它的思想是“资源是属于设备的，设备不存在时资源就可以自动释放”。

比如在 Linux 开发过程中，先申请了 GPIO，再申请内存；如果内存申请失败，那么在返回之前就需要先释放 GPIO 资源。如果使用 devm 的相关函数，在内存申请失败时可以直接返回：设备的销毁函数会自动地释放已经申请了的GPIO 资源。

建议使用“ devm_”版本的相关函数。

假设备在设备树中有如下节点：

foo_device {
    compatible = "acme,foo";
    ...
    led-gpios = <&gpio 15 GPIO_ACTIVE_HIGH>, /* red */
                <&gpio 16 GPIO_ACTIVE_HIGH>, /* green */
                <&gpio 17 GPIO_ACTIVE_HIGH>; /* blue */
    power-gpios = <&gpio 1 GPIO_ACTIVE_LOW>;
};

那么可以使用下面的函数获得引脚

struct gpio_desc *red, *green, *blue, *power;

// 取出名为led的第0个引脚，并设置为输出高电平
red = gpiod_get_index(dev, "led", 0, GPIOD_OUT_HIGH);
green = gpiod_get_index(dev, "led", 1, GPIOD_OUT_HIGH);
blue = gpiod_get_index(dev, "led", 2, GPIOD_OUT_HIGH);
power = gpiod_get(dev, "power", GPIOD_OUT_HIGH);

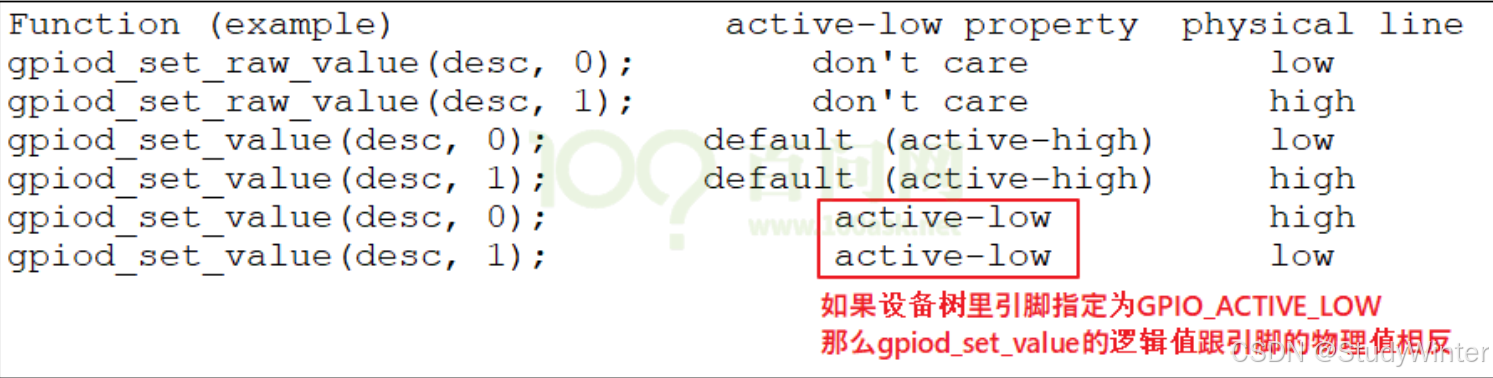

gpiod_set_value 设置的值是“逻辑值”，不一定等于物理值。什么意思？

旧的“ gpio_”函数没办法根据设备树信息获得引脚，它需要先知道引脚号。

引脚号怎么确定？

在 GPIO 子系统中，每注册一个 GPIO Controller 时会确定它的“ base number”，那么这个控制器里的第 n 号引脚的号码就是： base number + n。

但是如果硬件有变化、设备树有变化，这个 base number 并不能保证是固定的，应该查看 sysfs 来确定 base number。

2.4 sysfs 中的访问方法

在 sysfs 中访问 GPIO，实际上用的就是引脚号，老的方法。

⚫ 先确定某个 GPIO Controller 的基准引脚号(base number)，再计算出某个引脚的号码。

方法如下：

① 先在开发板的/sys/class/gpio 目录下，找到各个 gpiochipXXX 目录
② 然后进入某个 gpiochip 目录，查看文件 label 的内容
③ 根据 label 的内容对比设备树
label 内容来自设备树，比如它的寄存器基地址。用来跟设备树(dtsi 文件)比较，就可以知道这对应哪一个 GPIO Controller。

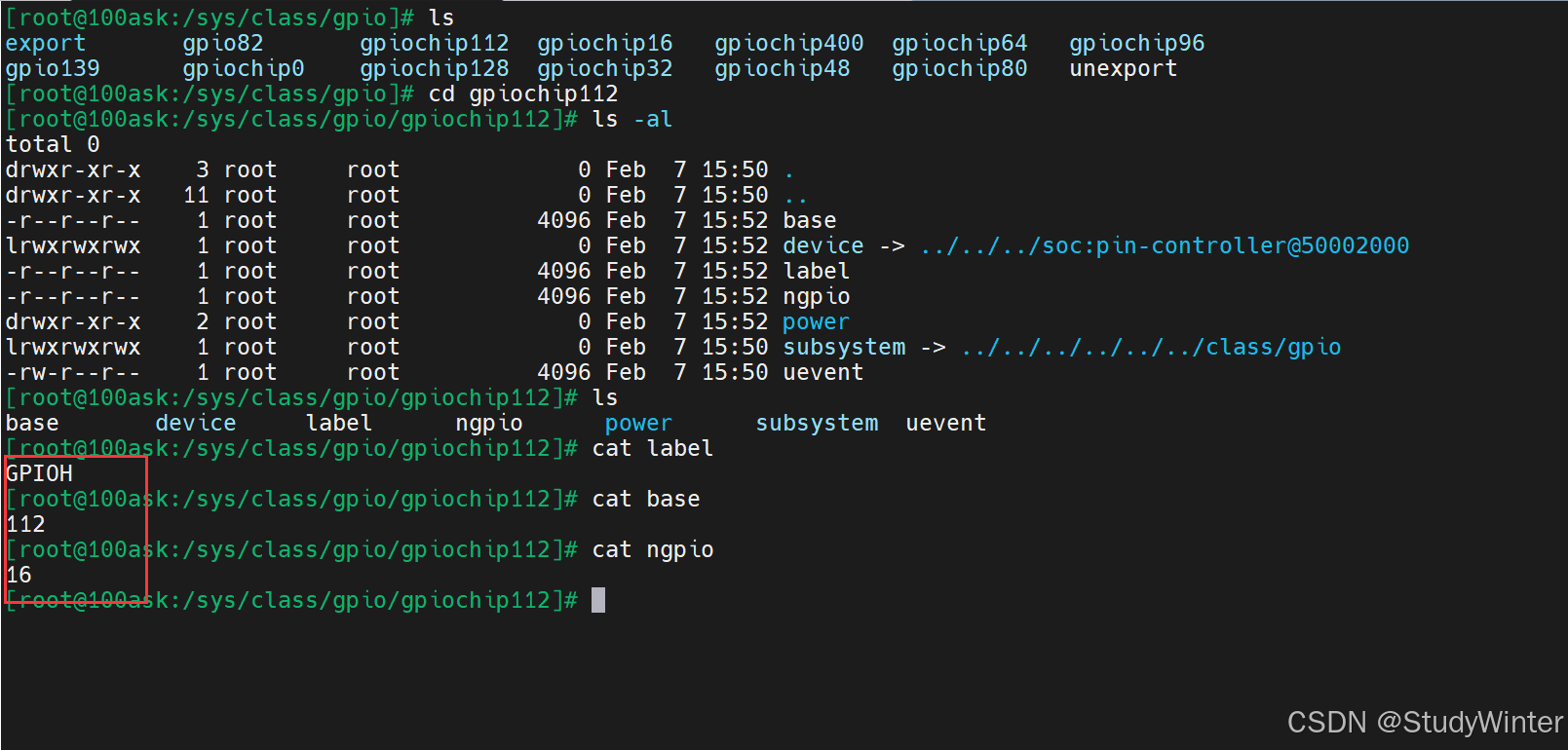

下图是在 stm32mp157 上运行的结果，通过对比设备树可知 gpiochip112对应 gpioH：

有多个gpiochipXXXX文件，其中gpiochip112的基址是112，ngpio是个数。GPIOH是第H组GPIO，有时候是一串别的字符，根据字符在设备树中查找对应的GPIO组。

所以 gpioH 这组引脚的基准引脚号就是 112，这也可以“ cat base”来再次确认。

⚫ 基于 sysfs 操作引脚：

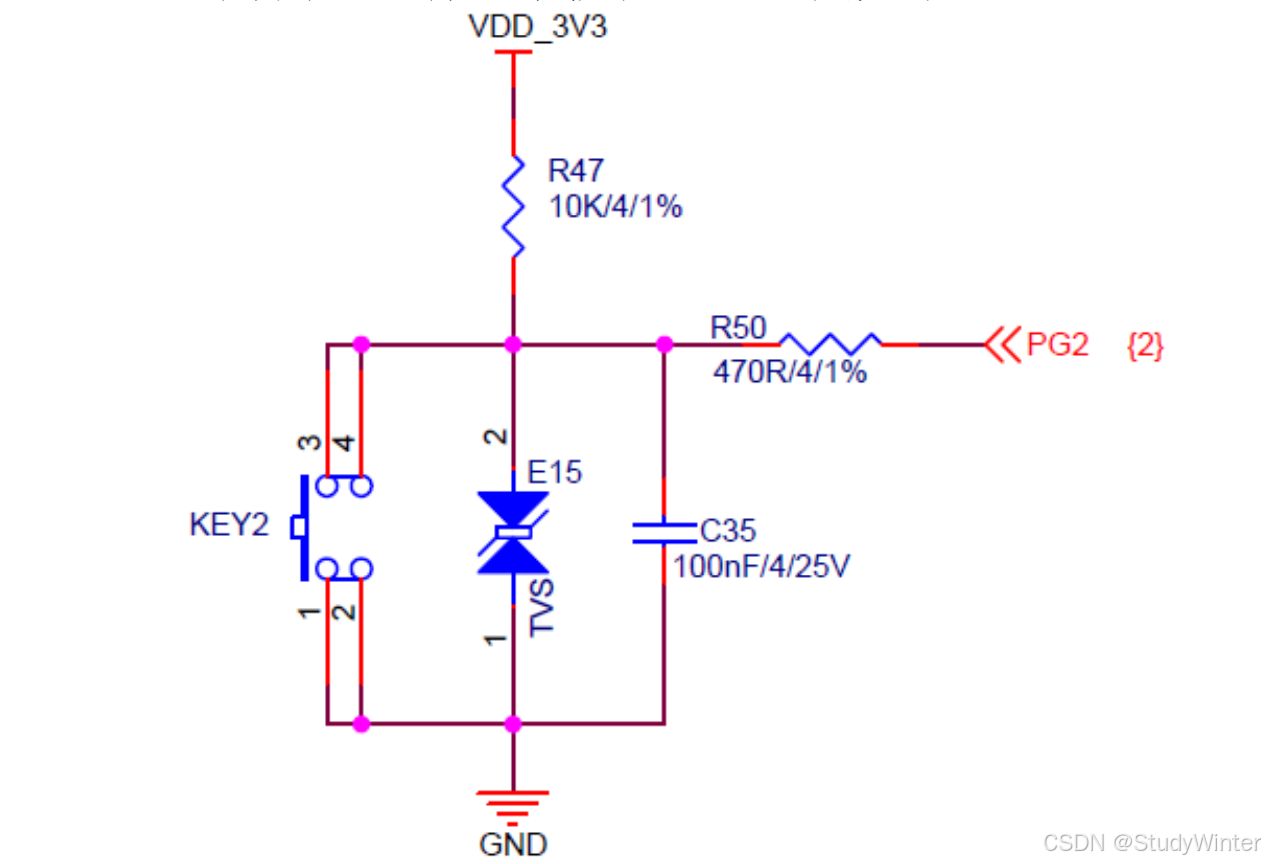

以 STM32MP157 为例，它有一个按键，原理图如下：

那么 GPIOG_02 的号码是 96+2=98，可以如下操作读取按键值

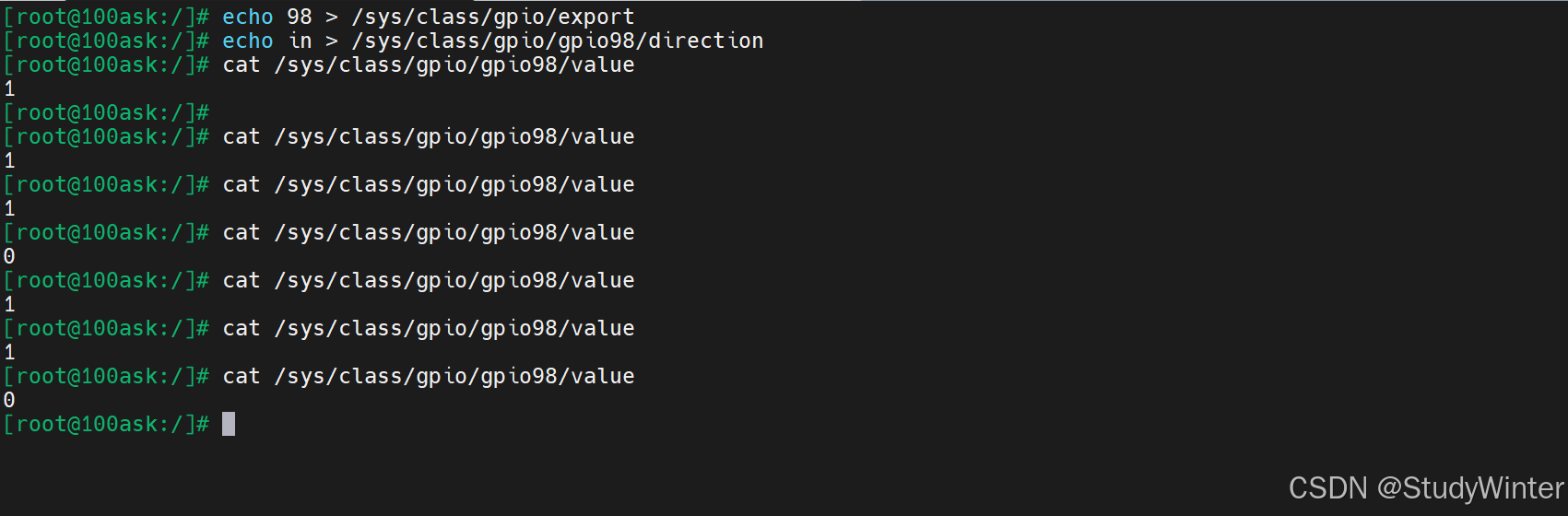

echo 98 > /sys/class/gpio/export
echo in > /sys/class/gpio/gpio98/direction
cat /sys/class/gpio/gpio98/value

执行第三条命令的时候，同时按下按键，输出0

不用了执行

echo 98 > /sys/class/gpio/unexport

对于输出引脚，假设引脚号为 N，可以用下面的方法设置它的值为 1：

echo N > /sys/class/gpio/export
echo out > /sys/class/gpio/gpioN/direction
echo 1 > /sys/class/gpio/gpioN/value
echo N > /sys/class/gpio/unexport

3 基于 GPIO 子系统的 LED 驱动程序

3.1 编写思路

GPIO 的地位跟其他模块，比如 I2C、 UART 的地方是一样的，要使用某个引脚，需要先把引脚配置为 GPIO 功能，这要使用 Pinctrl 子系统，只需要在设备树里指定就可以。在驱动代码上不需要我们做任何事情。

GPIO 本身需要确定引脚，这也需要在设备树里指定。设备树节点会被内核转换为platform_device。对应的，驱动代码中要注册一个 platform_driver，在 probe 函数中：获得引脚、注册 file_operations。

在 file_operations 中：设置方向、读值/写值。 下图就是一个设备树的例子：

3.2 在设备树中添加 Pinctrl 信息

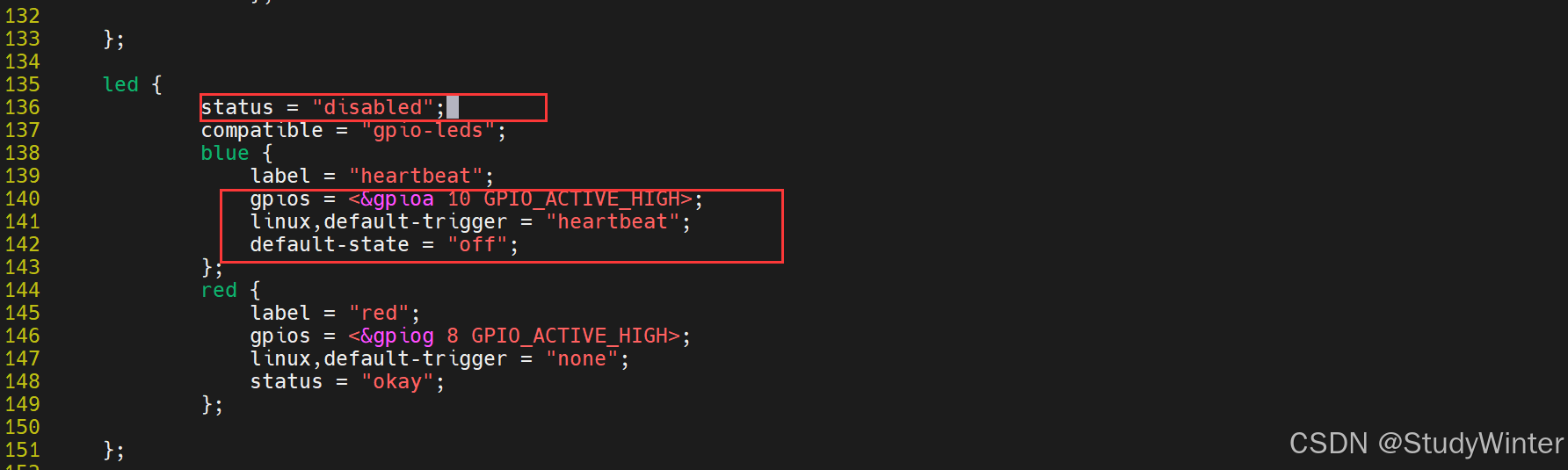

有些芯片提供了设备树生成工具，在 GUI 界面中选择引脚功能和配置信息，就可以自动生成 Pinctrl 子结点。把它复制到你的设备树文件中，再在client device 结点中引用就可以。

有 些 芯 片 只 提 供 文 档 ， 那 就 去 阅 读 文 档 ， 一 般 在 内 核 源 码 目 录
Documentation\devicetree\bindings\pinctrl 下面，保存有该厂家的文档。如果连文档都没有，那只能参考内核源码中的设备树文件，在内核源码目录 arch/arm/boot/dts 目录下。

最后一步，网络搜索。

Pinctrl 子节点的样式如下：

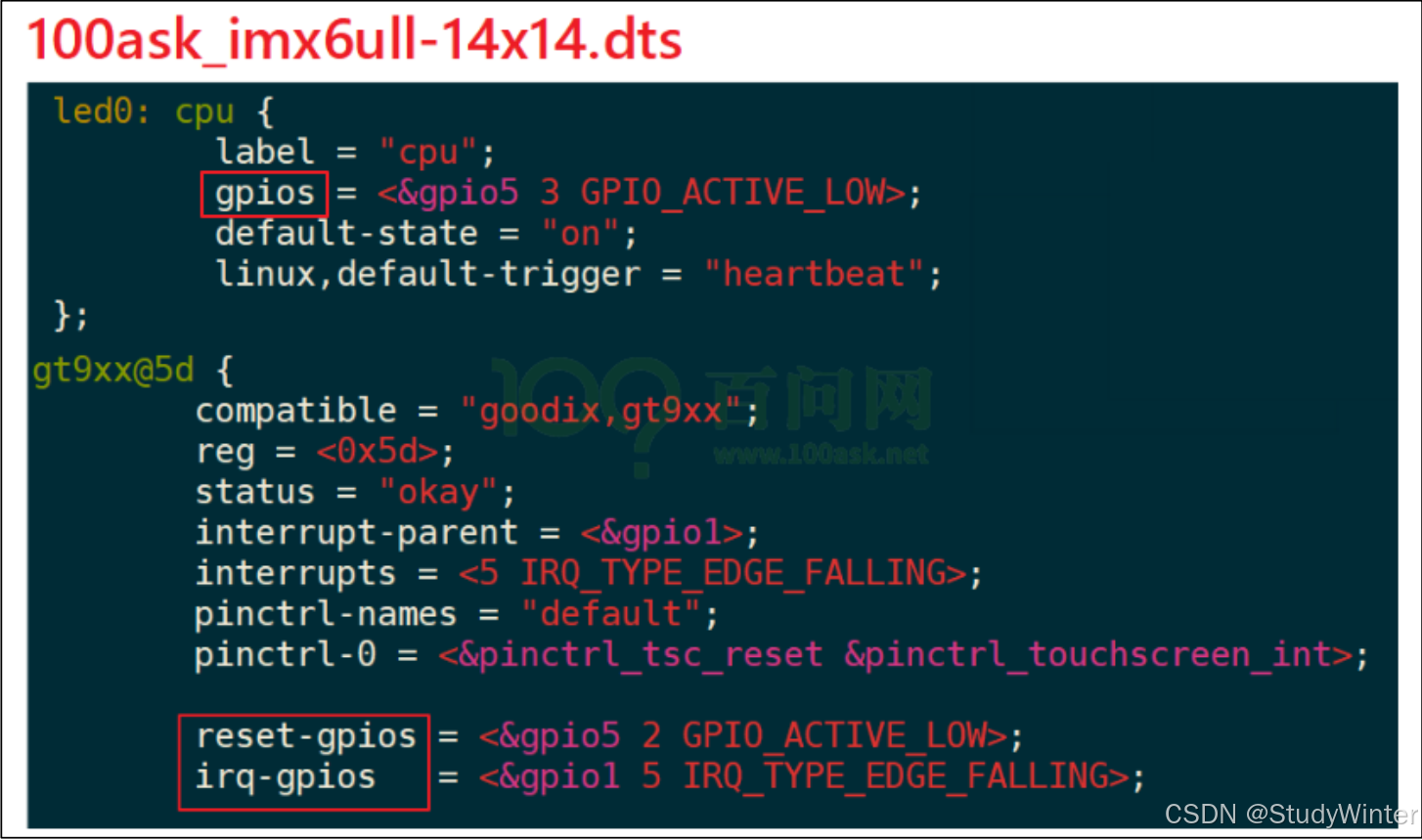

3.3 在设备树中添加 GPIO 信息

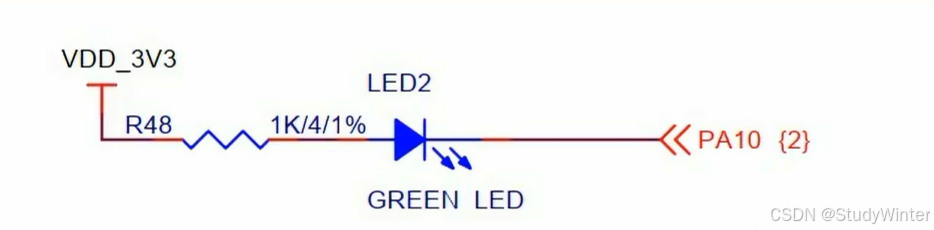

先查看电路原理图确定所用引脚，再在设备树中指定：添加”[name]-gpios”属性，指定使用的是哪一个 GPIO Controller 里的哪一个引脚，还有其他 Flag 信息，比如 GPIO_ACTIVE_LOW 等。具体需要多少个 cell 来描述一个引脚，需要查看设备树中这个 GPIO Controller 节点里的“ #gpio-cells”属性值，也可以查看内核文档。示例如下：

3.4 编程示例

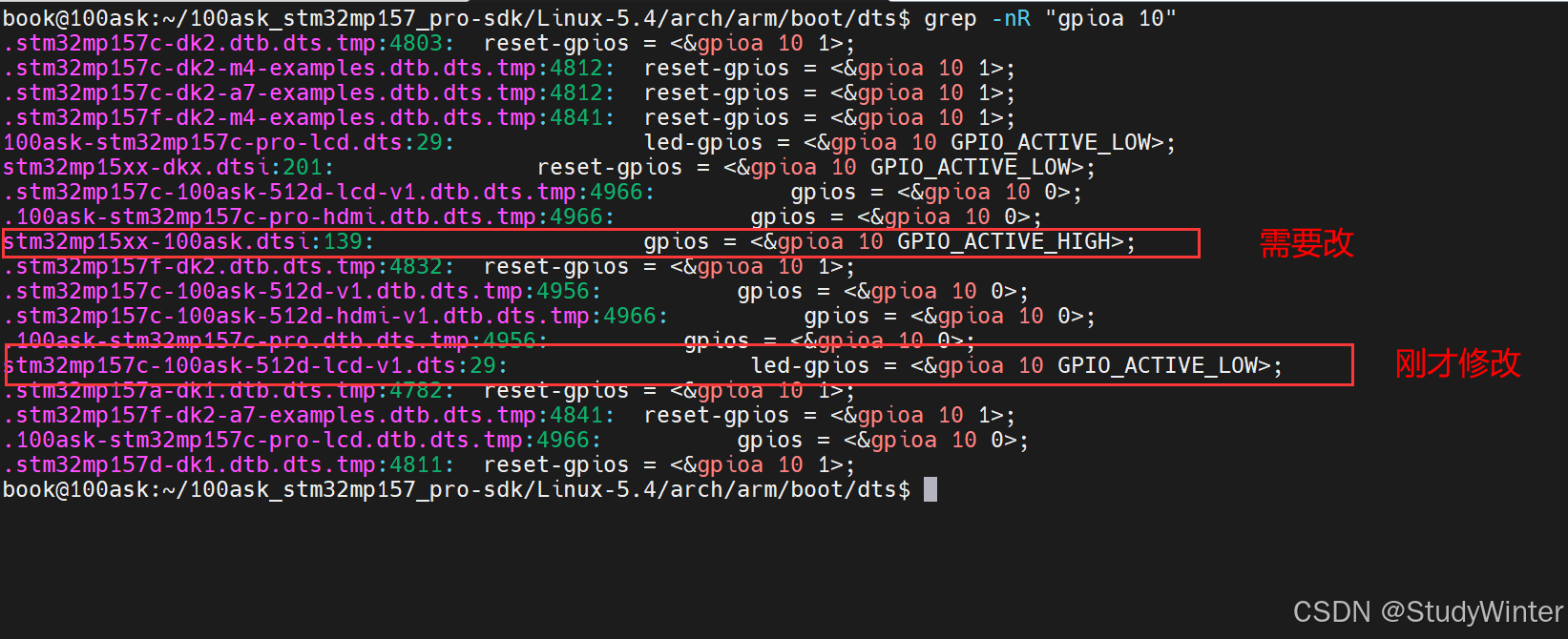

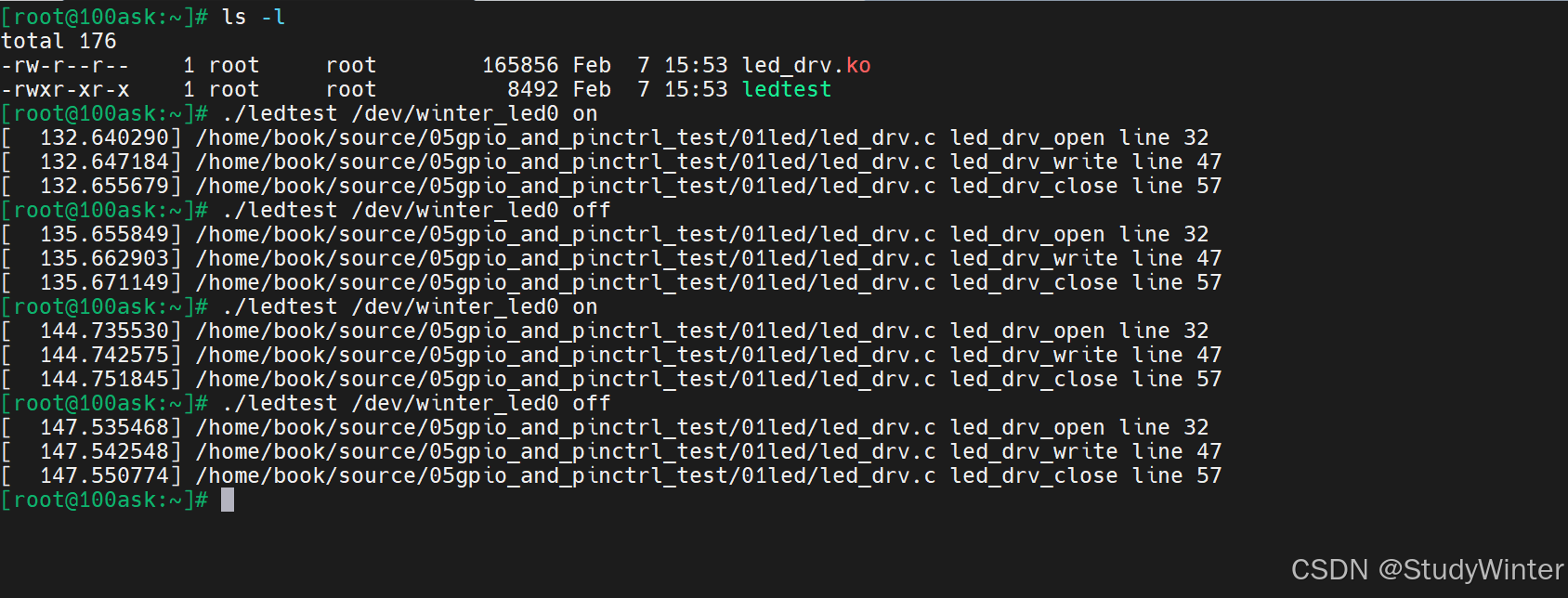

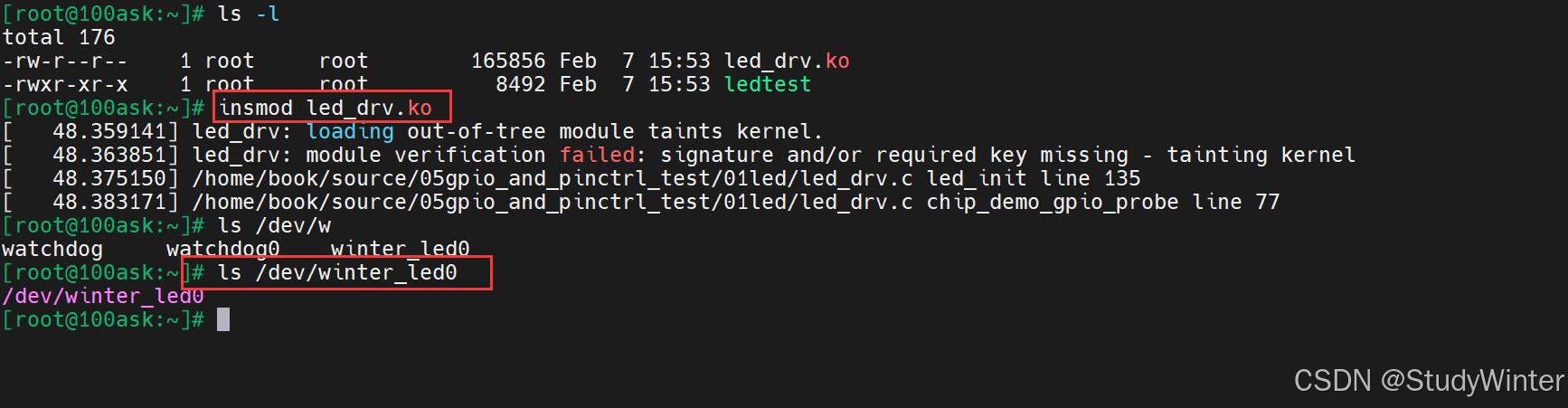

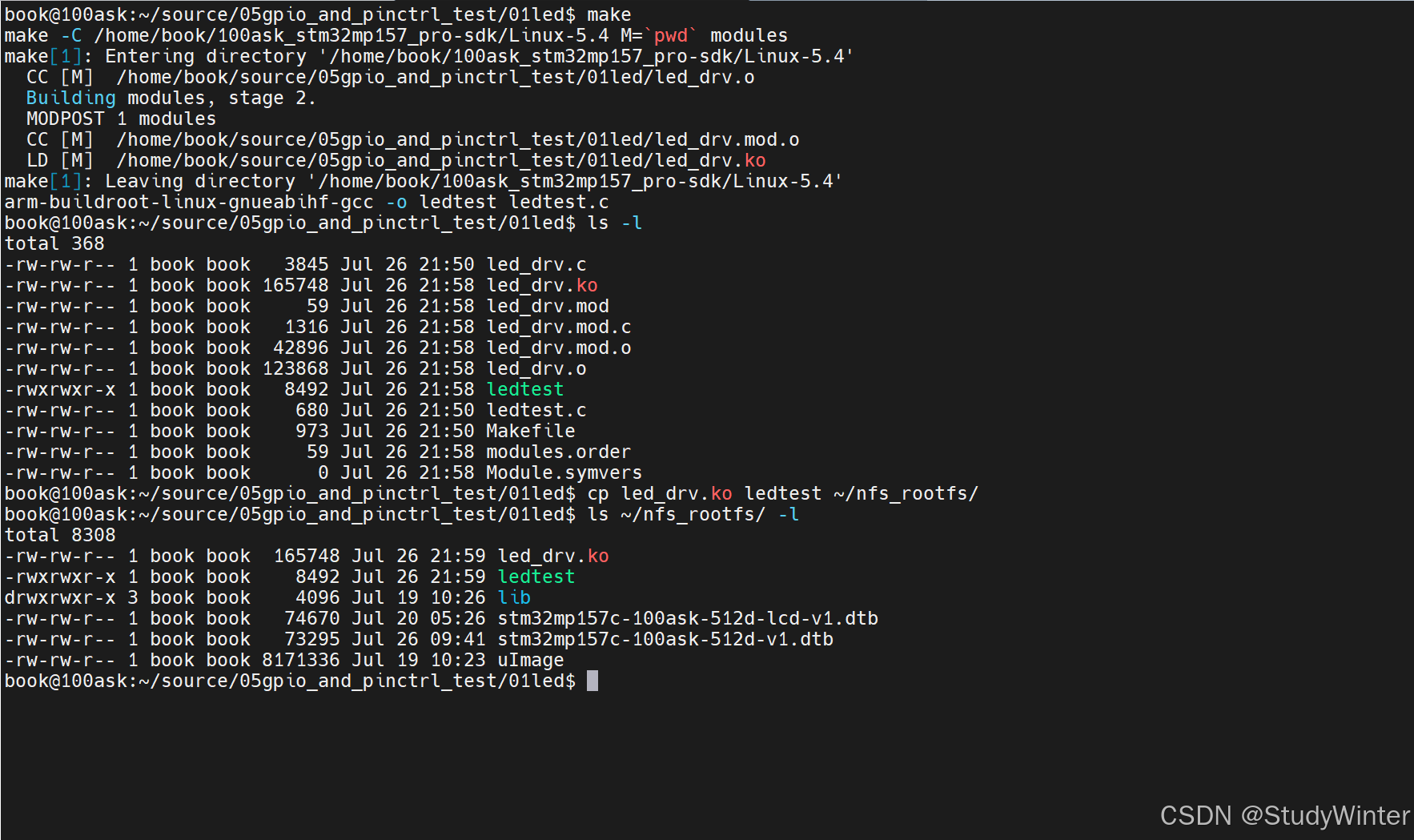

在实际操作过程中也许会碰到意外的问题，现场演示如何解决。
第1步 定义、注册一个 platform_driver
第2步 在它的 probe 函数里：
        a) 根据 platform_device 的设备树信息确定 GPIO： gpiod_get
        b) 定义、注册一个 file_operations 结构体
        c) 在 file_operarions 中使用 GPIO 子系统的函数操作 GPIO：

好处： 这些代码对所有的板子都是完全一样的

⚫ 注册 platform_driver

// 资源
static const struct of_device_id winter_leds[] = {
	{ .compatible = "winter, led_drv"},
	{},
};

// 定义platform_driver
static struct platform_driver chip_demo_gpio_driver = {
	.probe = chip_demo_gpio_probe,
	.remove = chip_demo_gpio_remove,
	.driver = {
		.name = "winter_led",
		.of_match_table = winter_leds,
	},
};

// 入口函数中注册platform_driver
static int __init led_init(void)
{
	int err;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 注册platform_driver结构体
	err = platform_driver_register(&chip_demo_gpio_driver);
	return err;
}

// 出口函数
static void __exit led_exit(void)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	platform_driver_unregister(&chip_demo_gpio_driver);
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");

⚫ 在 probe 函数中获得 GPIO
核心代码是如下，它从该设备(对应设备树中的设备节点)获取名为“ led”的引脚。在设备树中，必定有一属性名为“ led-gpios”或“ ledgpio”。

/* 	  从platform_device获得GPIO
 *    把file_operations结构体告诉内核：注册驱动程序
 */
int chip_demo_gpio_probe (struct platform_device* pdev)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 设备树中定义 led-gpios=<...>
    // 核心代码
	led_gpio = gpiod_get(&pdev->dev, "led", 0);
	if (IS_ERR(led_gpio))
	{
		dev_err(&pdev->dev, "Failed to get GPIO for led\n");
		return -1;
	}

	// 注册file_operations结构体
	major = register_chrdev(0, "winter_led", &led_drv);					// /proc/devices/winter_led
	// 注册结点
	led_class = class_create(THIS_MODULE, "winter_led_class");
	if (IS_ERR(led_class))
	{
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "led");
		gpiod_put(led_gpio);
		return PTR_ERR(led_class);
	}

	device_create(led_class, NULL, MKDEV(major, 0), NULL, "winter_led%d", 0); /* /dev/100ask_led0 */
	return 0;
}

⚫ 在 open 函数中调用 GPIO 函数设置引脚方向-输出

// 实现对应的open/read等函数
int led_drv_open (struct inode* node, struct file* file)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 根据次设备号初始化LED
	gpiod_direction_output(led_gpio, 0);
	return 0;
}

⚫ 在 write 函数中调用 GPIO 函数设置引脚值：

// 用户向内核中写数据
ssize_t led_drv_write (struct file* file, const char __user* buf, size_t size, loff_t* offset)
{
	int err;
	char status;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	copy_from_user(&status, buf, 1);
	// 根据次设备号和status控制LED
	gpiod_set_value(led_gpio, status);

	return 1;
}

⚫ 释放 GPIO：

gpiod_put(led_gpio);

完整代码

led_drv.c

#include <linux/module.h>
#include <linux/platform_device.h>

#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <linux/gpio/consumer.h>
#include <linux/of.h>



// 1确定主设备号
static int major = 0;
static struct class* led_class;
static struct gpio_desc *led_gpio;


// 实现对应的open/read等函数
int led_drv_open (struct inode* node, struct file* file)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 根据次设备号初始化LED
	gpiod_direction_output(led_gpio, 0);
	return 0;
}
// 从内核中读数据到用户
ssize_t led_drv_read (struct file* file, char __user* buf, size_t size, loff_t* offset)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	return 0;
}
// 用户向内核中写数据
ssize_t led_drv_write (struct file* file, const char __user* buf, size_t size, loff_t* offset)
{
	char status;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	copy_from_user(&status, buf, 1);
	// 根据次设备号和status控制LED
	gpiod_set_value(led_gpio, status);

	return 1;
}

int led_drv_close (struct inode* noed, struct file* file)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	return 0;
}


// 定义自己的file_operations结构体
static struct file_operations led_drv = {
	.owner = THIS_MODULE,
	.open = led_drv_open,
	.read = led_drv_read,
	.write = led_drv_write,
	.release = led_drv_close,
};


/* 	  从platform_device获得GPIO
 *    把file_operations结构体告诉内核：注册驱动程序
 */
int chip_demo_gpio_probe (struct platform_device* pdev)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 设备树中定义 led-gpios=<...>
	led_gpio = gpiod_get(&pdev->dev, "led", 0);
	if (IS_ERR(led_gpio))
	{
		dev_err(&pdev->dev, "Failed to get GPIO for led\n");
		return -1;
	}

	// 注册file_operations结构体
	major register_chrdev(0, "winter_led", &led_drv);					// /proc/devices/winter_led
	// 注册结点
	led_class = class_create(THIS_MODULE, "winter_led_class");
	if (IS_ERR(led_class))
	{
		printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
		unregister_chrdev(major, "led");
		gpiod_put(led_gpio);
		return PTR_ERR(led_class);
	}

	device_create(led_class, NULL, MKDEV(major, 0), NULL, "winter_led%d", 0); /* /dev/100ask_led0 */
	return 0;
}



int chip_demo_gpio_remove (struct platform_device* pdev)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	device_destroy(led_class, MKDEV(major, 0));
	class_destroy(led_class);
	unregister_chrdev(major, "winter_led");
	gpiod_put(led_gpio);
	return 0;
}


// 资源
static const struct of_device_id winter_leds[] = {
	{ .compatible = "winter,led_drv"},
	{},
};

// 定义platform_driver
static struct platform_driver chip_demo_gpio_driver = {
	.probe = chip_demo_gpio_probe,
	.remove = chip_demo_gpio_remove,
	.driver = {
		.name = "winter_led",
		.of_match_table = winter_leds,
	},
};

// 入口函数中注册platform_driver
static int __init led_init(void)
{
	int err;
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	// 注册platform_driver结构体
	err = platform_driver_register(&chip_demo_gpio_driver);
	return err;
}

// 出口函数
static void __exit led_exit(void)
{
	printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
	platform_driver_unregister(&chip_demo_gpio_driver);
}

module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");

4 在 100ASK_STM32MP157_Pro 上机实验

PA10，第A组的第10个引脚这个引脚输出低电平的时候，led点亮。先将其配置成GPIO功能。

有一个设置代码的工具，很方便。

4.1 确定引脚并生成设备树节点

ST 公司对于 STM32MP157 系列芯片， GPIO 为默认模式 不需要再进行配置Pinctrl 信息。
a.Pinctrl 信息：
b. 设备节点信息 ( 放在 arch/arm/boot/dts/stm32mp157c-100ask-512d-lcd-v1.dts 根节点下)：

myled {
    compatible = "winter,led_drv";
    pinctrl-names = "default";
    led-gpios = <&gpioa 10 GPIO_ACTIVE_LOW>;
};

gpioa的第10个属性，低电平有效。可以看到之前的设置。

如果有其他结点也用到这个引脚，需要禁止掉，先搜索

disabled

设置工具链，编译设备树

make dtbs

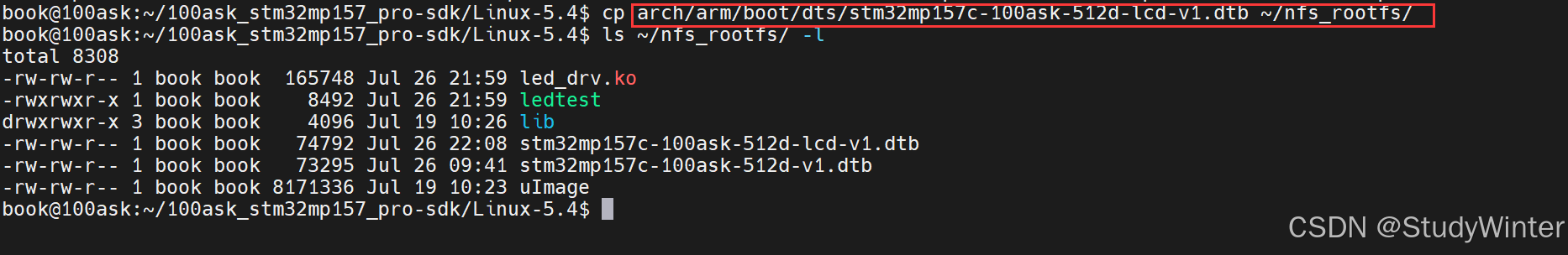

这个拷贝有误，需要拷贝带lcd的设备树文件

编译之前写的驱动

4.2 测试

先确定boot分区挂载在哪里

cat /proc/mounts

这里没问题，如果不是/boot分区，重新挂载

mount /dev/mmcblk2p2 /boot

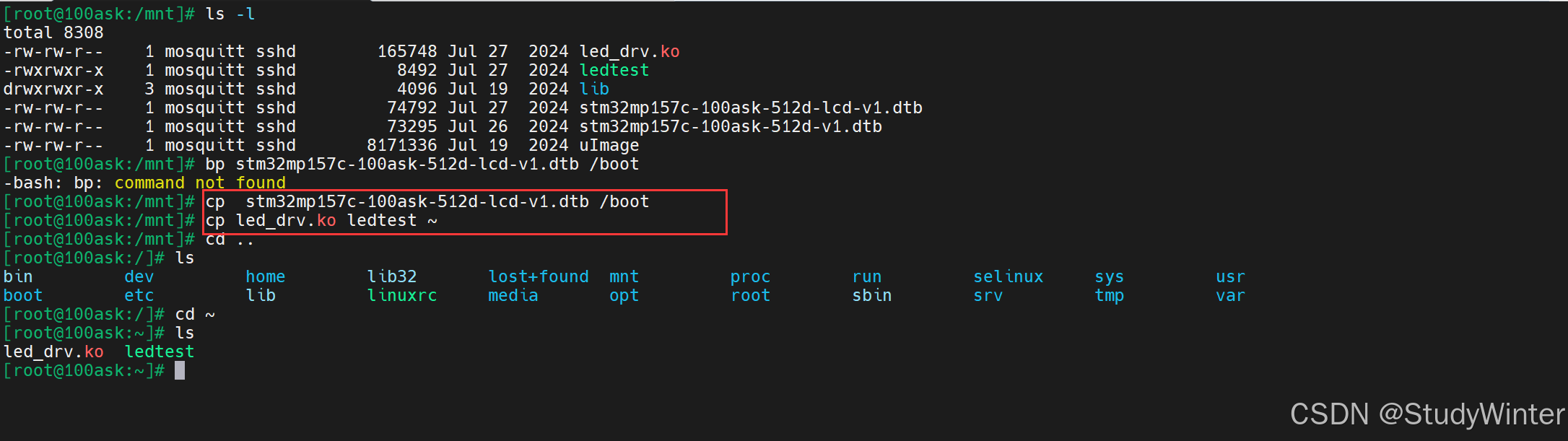

把编译出来的设备树文件拷贝到/boot目录下

重启reboot

安装驱动

insmod led_drv.ko

执行测试程序

./ledtest /dev/winter_led0 on
./ledtest /dev/winter_led0 off

现象：板子的灯在on的时候亮，在off的时候灭。

优点：避免操作寄存器，提高效率。
