IDE：CLion 可参考博客【嵌入式】CLion & CubeMX

MCU：STM32F407VET6

一、简介

哈哈嗨，之前看着GCC14.2的模块特性馋得不行，但GCC14.2只做了上位机的，而交叉编译器的还是13.3。苦等了这么久，总算在前些天出了这个版本，那么废话不多说，我们直接开始↗

1，下载工具链

先到官网下载

Arm GNU Toolchain Downloads – Arm Developer

我们单片机开发选择第一个即可

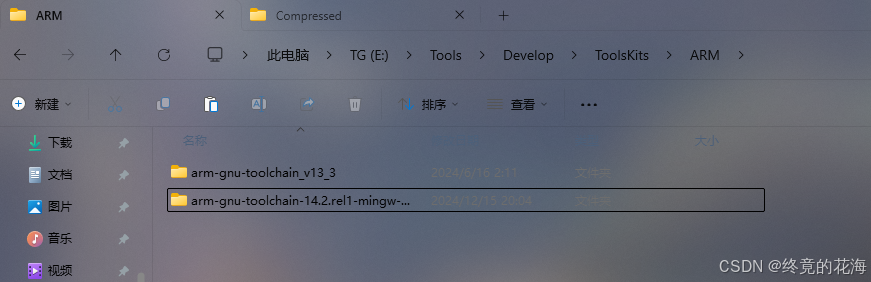

下载好之后，找一个你平时放工具链的地方埋上，只要下次能找到就行

2，配置环境变量

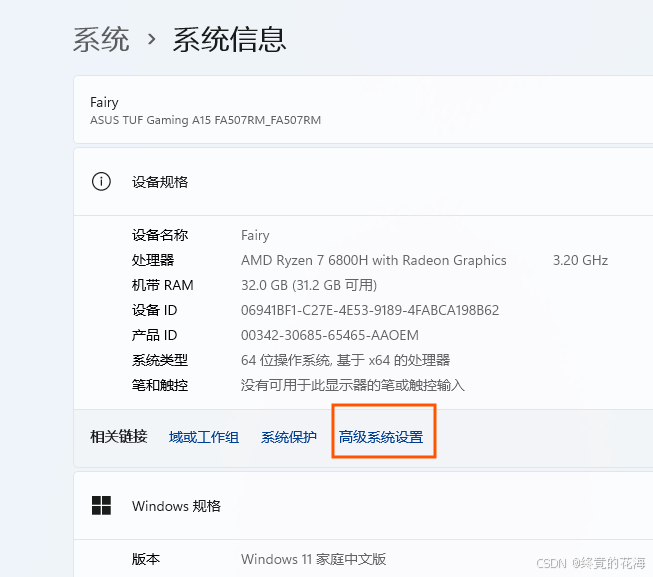

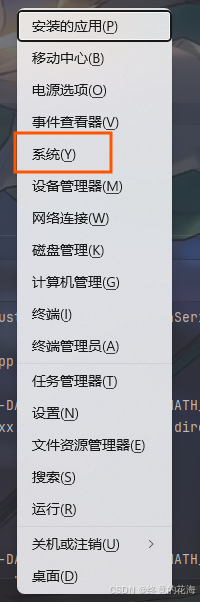

按下Win+X，弹出的选项中，选择【系统】，然后进入【高级系统设置】里

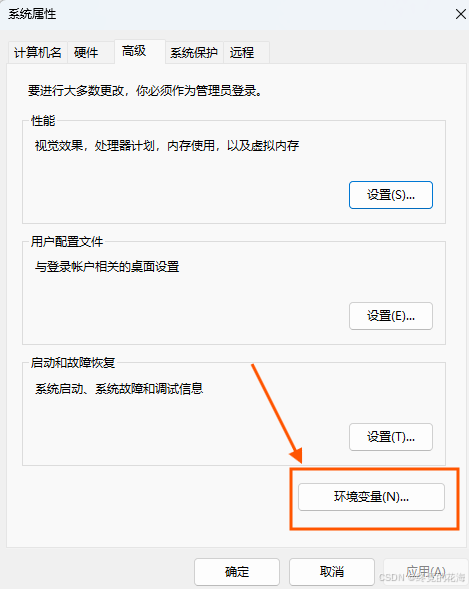

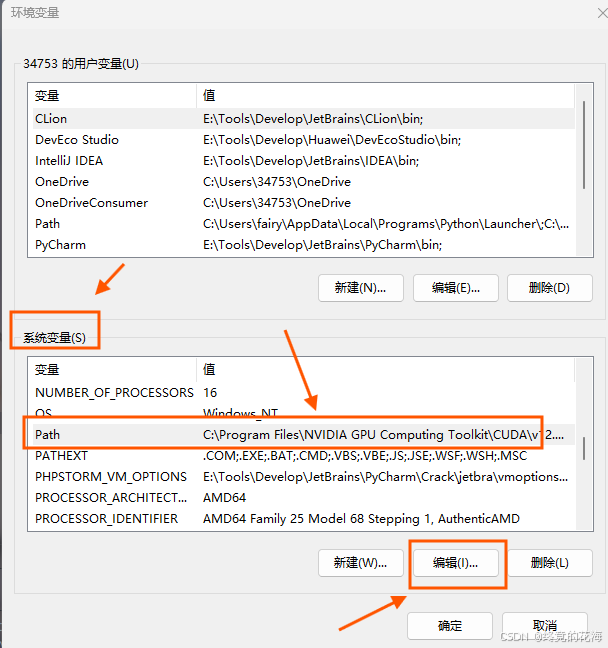

然后点击环境变量

找到【系统环境变量】下的【Path】。注意！！不是上面那个用户变量

之后点击【编辑】

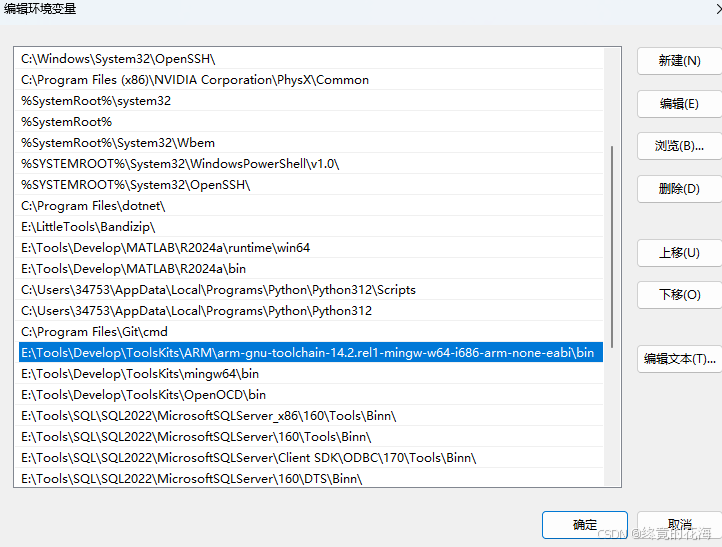

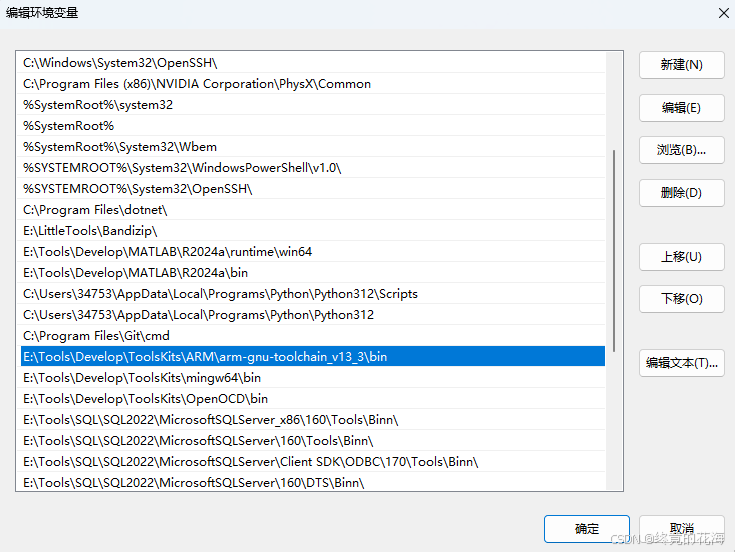

这里可以看到我们之前配置的13.3那个版本的工具链，替换掉就行了。当然，如果你之前没有配置过，这里新建一个就行了。

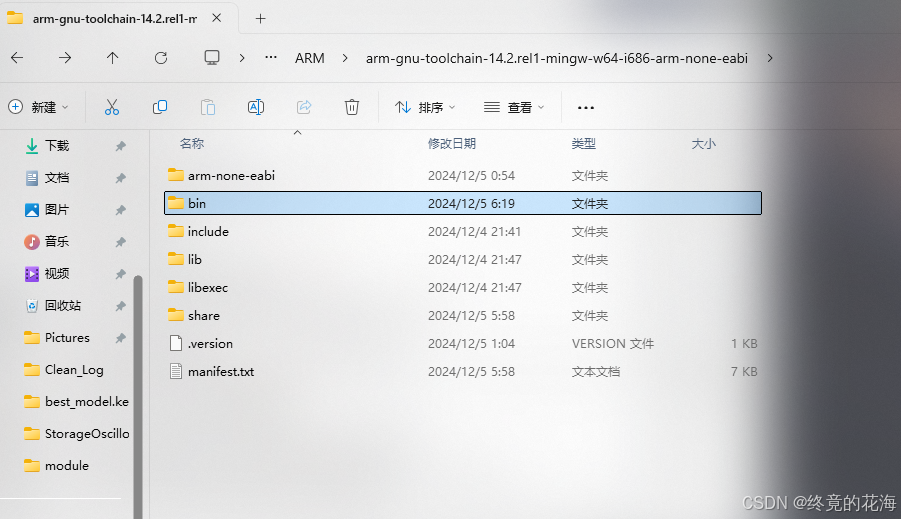

所以我们现在先复制一下前面那个工具链的bin目录的路径，找到并单击路径，然后按下快捷键Ctrl+Shift+C或者右击路径并点击【复制文件路径】

编辑或者新建，去掉首尾的引号就行。之后，一路确定，最后重启！

3，更换编译器路径

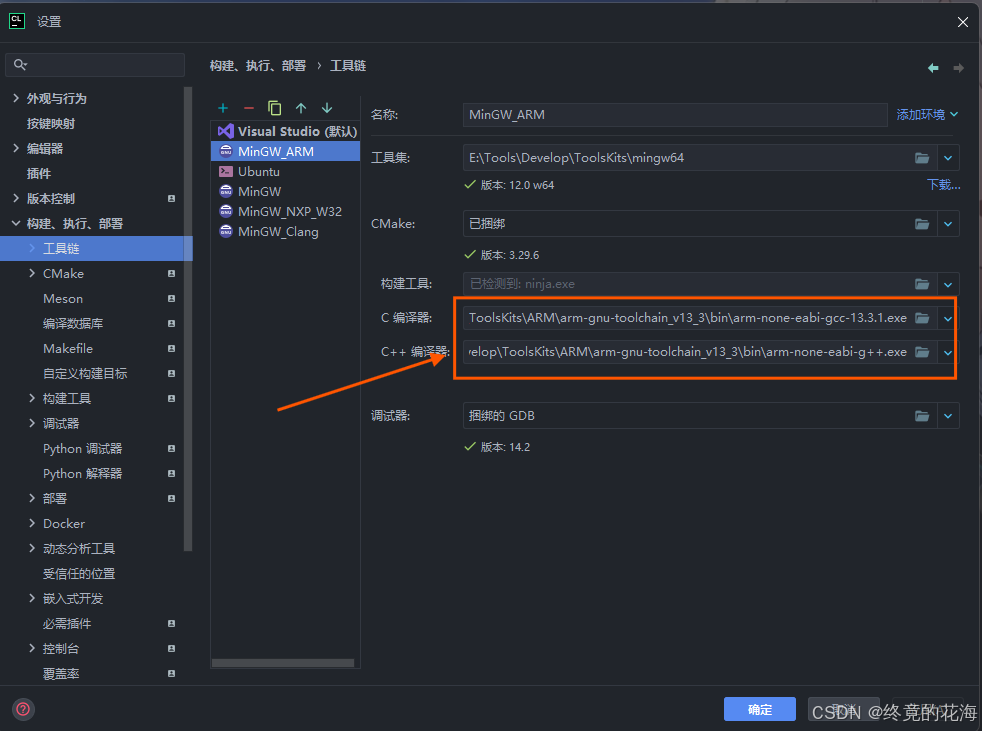

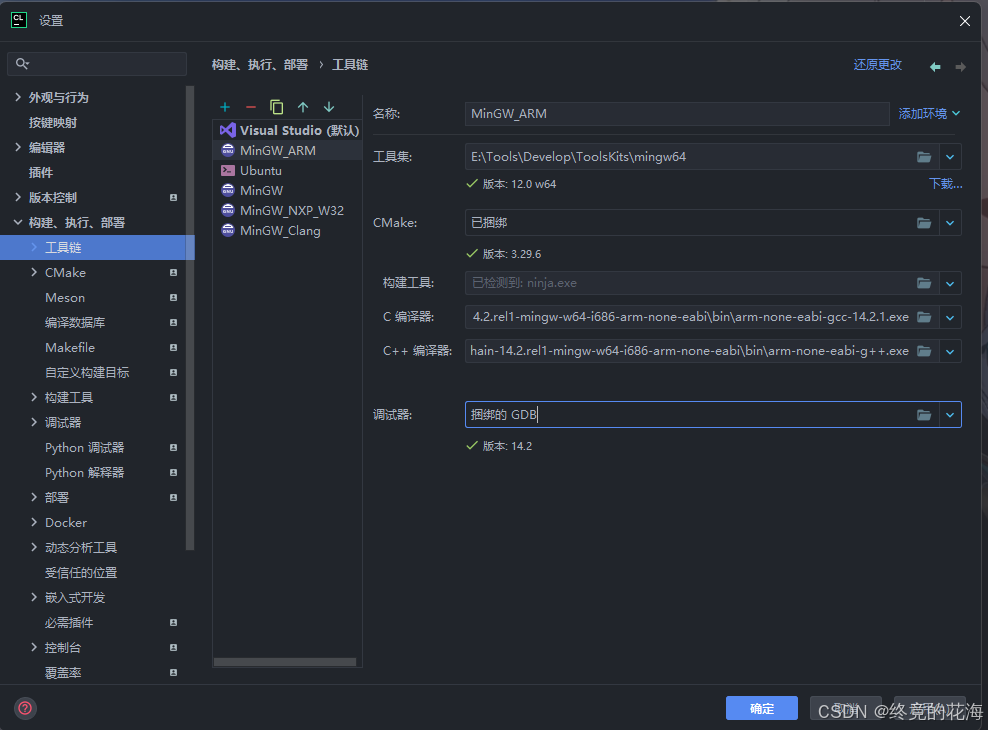

重启之后，把这两个编译器的路径替换为你14.2的那个即可

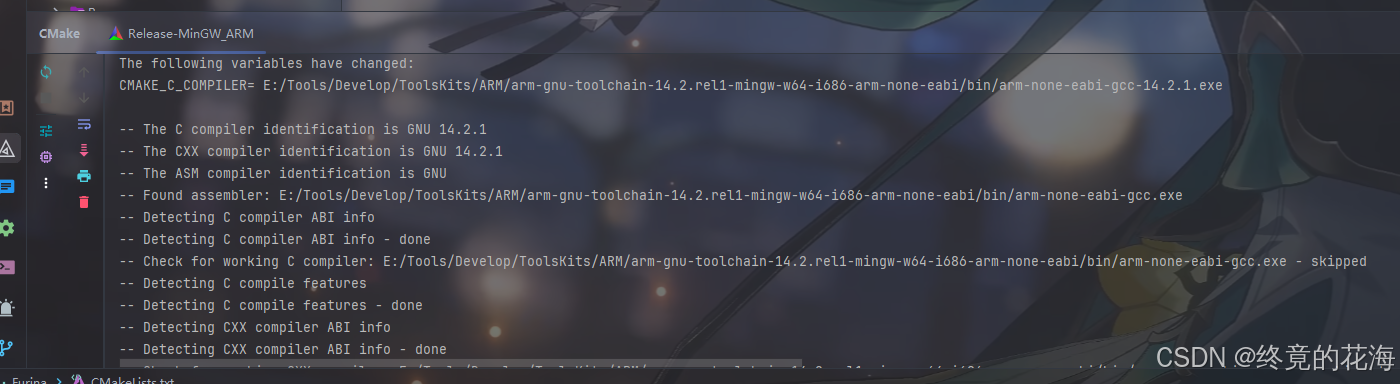

替换后，一般会自动CMake一下。除非之前gcc版本很低，否则替换为14.2一般是不会出现编译报错的

换了之后，不知道是不是我的错觉，好像比之前慢了一点点，而且是一顿一顿的

二、初尝试

1，体验简单的module

由于我的工程是C/C++混编，所以单独添加C++的编译标志为“-fmodules-ts”
# 添加编译器选项，使得支持Module特性
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -fmodules-ts")
接下来测试一个简单的模块试试，至于复杂的一些用法参考一些教程就可以了

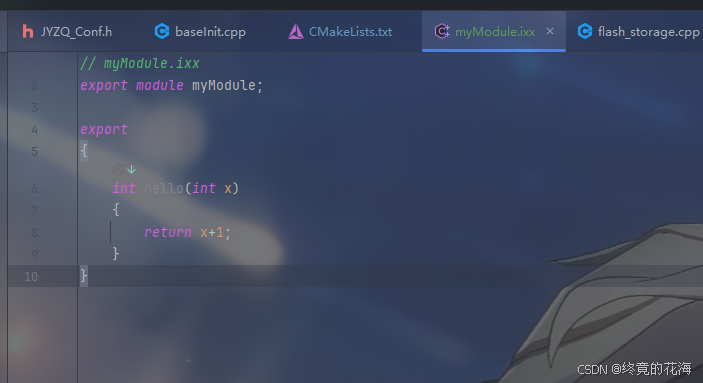

随便建立一个文件，后缀名ixx、cppm等都随意（C++混乱不是一天两天了嘛）
// myModule.ixx
export module myModule;

export
{
    int hello(int x)
    {
        return x+1;
    }
}

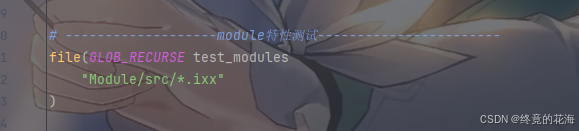

在CMakelists添加这个文件，先用file函数包含刚才我们创建的文件，由于我这个文件是放在当前目录下的Module下的src目录，所以写成了下面这个样子。

现在test_modules这个变量就包含了Module/src目录下的所有ixx文件
# -------------------module特性测试-----------------------
file(GLOB_RECURSE test_modules
    "Module/src/*.ixx"
)
最后，我们导入这个模块文件，根据需要替换相关变量
【${PROJECT_NAME}.elf】：构建的目标
【FILE_SET CXX_MODULES FILES】：与PUBLIC一样，只是个属性（标志），但是模块特性必须添加这个属性

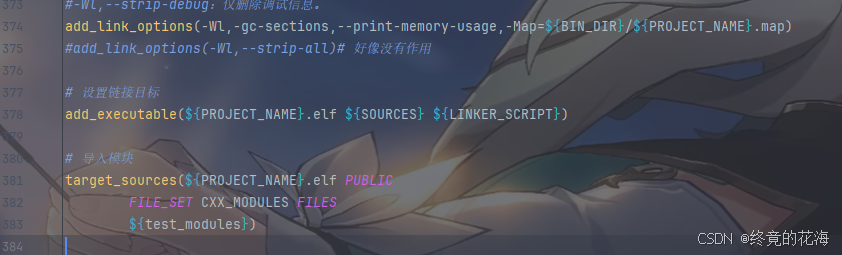

# 导入模块
target_sources(${PROJECT_NAME}.elf PUBLIC
        FILE_SET CXX_MODULES FILES
        ${test_modules})
不过由于我现在这个工程使用的是静态库编译，所以需要把目标设置为我需要使用模块的库。此处，我在app这个静态库里导入该模块，所以目标就设置为了libapp，不然找不到。

这两种方法的不同如果不甚了解的话，需要自行补充静态库与CMakelists相关的知识，熟悉熟悉即可。
# 导入模块
target_sources(libapp PUBLIC
        FILE_SET CXX_MODULES FILES
        ${test_modules})

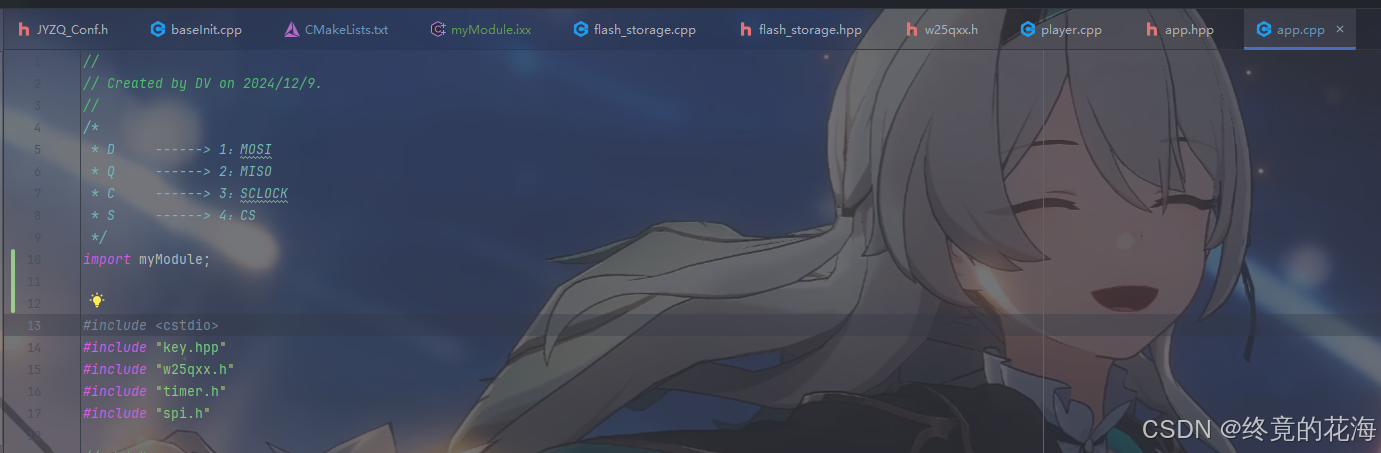

在一个文件里导入这个模块
import myModule;

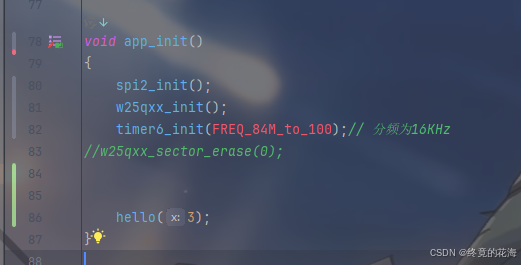

然后调用刚才的模块里定义的函数
    hello(3);

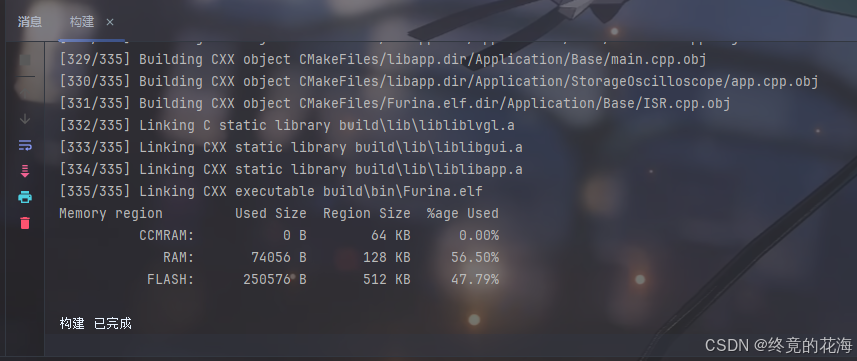

编译一下，能编译成功即可说明模块特性可以正常使用。

2，可能的bug

file(GLOB_RECURSE cxx_modules
    "Module/inc/*.ixx" "Module/src/*.cppm"
)

有时候在ixx文件里声明了一个模块，但是在写实现模块文件时，编译器可能会发犯傻，会报错“不能找到xxx模块”，即使你已经cmake了。

我个人的解决做法，就是在模块实现文件的开头加上"module;" 。这时只有这句报错其，其下的代码反而不会再报错了，然后把这句删掉所有代码就正常了。主打的就是个莫名其妙，不知道适不适用其他人

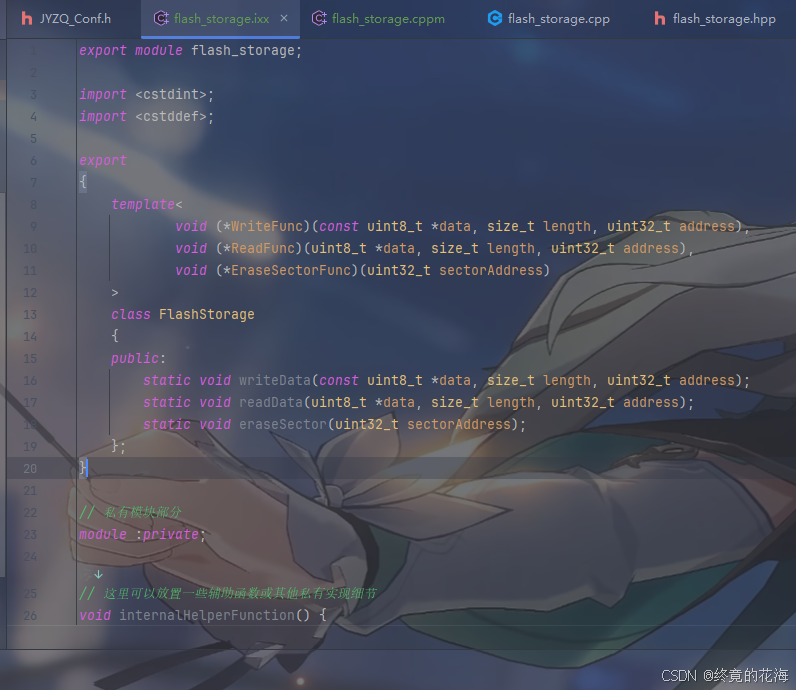

// flash_storage.ixx

export module flash_storage;

import <cstdint>;
import <cstddef>;

export
{
    template<
            void (*WriteFunc)(const uint8_t *data, size_t length, uint32_t address),
            void (*ReadFunc)(uint8_t *data, size_t length, uint32_t address),
            void (*EraseSectorFunc)(uint32_t sectorAddress)
    >
    class FlashStorage
    {
    public:
        static void writeData(const uint8_t *data, size_t length, uint32_t address);
        static void readData(uint8_t *data, size_t length, uint32_t address);
        static void eraseSector(uint32_t sectorAddress);
    };
}

// 私有模块部分
module :private;

// 这里可以放置一些辅助函数或其他私有实现细节
void internalHelperFunction() {
    // ...
}

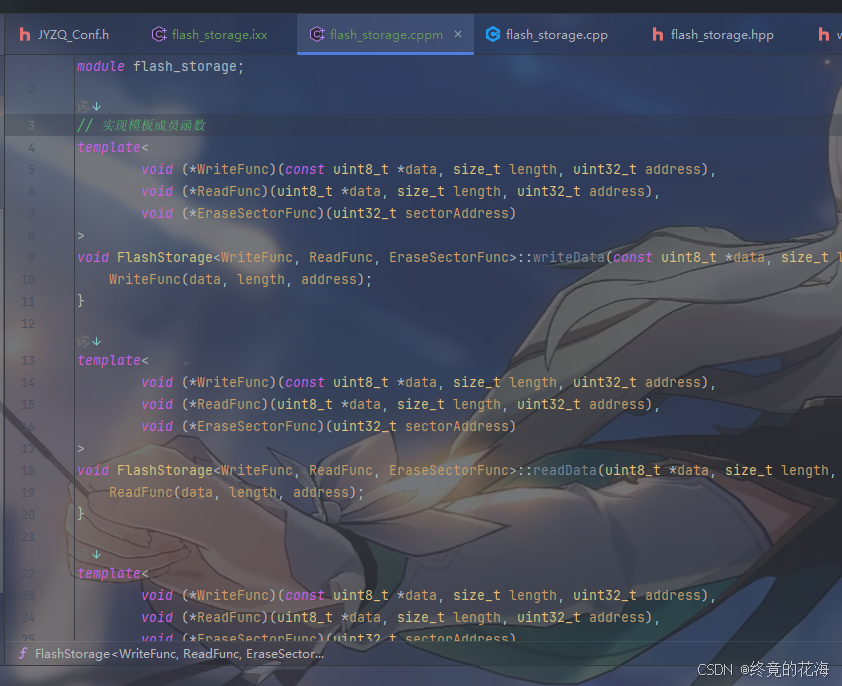

// flash_storage.cppm


// module;
module flash_storage;

// 实现模板成员函数
template<
        void (*WriteFunc)(const uint8_t *data, size_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, size_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
void FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::writeData(const uint8_t *data, size_t length, uint32_t address) {
    WriteFunc(data, length, address);
}

template<
        void (*WriteFunc)(const uint8_t *data, size_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, size_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
void FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::readData(uint8_t *data, size_t length, uint32_t address) {
    ReadFunc(data, length, address);
}

template<
        void (*WriteFunc)(const uint8_t *data, size_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, size_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
void FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::eraseSector(uint32_t sectorAddress) {
    EraseSectorFunc(sectorAddress);
}

下面是之前没有写完的示例代码，可以用来参考（只是简单使用了关键字，但内部逻辑还没有真正用上module），注意模块声明和实现分开后需要遵循一些规则。需要说明的是import <cstdint>等标准库的导包还不能使用，只能乖乖使用头文件包含。

flash_storage.ixx

export module flash_storage;


export
{
#include <cstdint>

    template<
            void (*WriteFunc)(const uint8_t *data, uint32_t length, uint32_t address),
            void (*ReadFunc)(uint8_t *data, uint32_t length, uint32_t address),
            void (*EraseSectorFunc)(uint32_t sectorAddress)
    >
    class FlashStorage
    {
    public:
        static auto read_isr_ready() -> void;

        static auto write_isr_ready() -> void;

        static auto read_isr() -> uint8_t;

        static auto write_isr(uint8_t byte) -> void;

        static auto background_processing() -> void;
        /*还需要提供擦除所有扇区的接口、提供Flash记录地址的接口、修改Flash记录地址的接口*/

    private:
        // 切换缓冲区并重置索引
        static auto switch_buffer() -> void
        {
            reset_index();
            uint8_t *temp = pBackBuffer;
            pBackBuffer = pForeBuffer;
            pForeBuffer = temp;
        }

        static auto set_read_sign() -> void { status |= static_cast<uint8_t>(Flags::READ_WRITE_FLAG); }// 设置读标志

        static auto set_write_sign() -> void { status &= ~static_cast<uint8_t>(Flags::READ_WRITE_FLAG); }// 设置写标志

        static auto set_read_full_sign() -> void { status |= static_cast<uint8_t>(Flags::READ_FULL_FLAG); }// 设置读满标志

        static auto set_write_full_sign() -> void { status |= static_cast<uint8_t>(Flags::WRITE_FULL_FLAG); }// 设置写满标志

        static auto
        set_read_incomplete_sign() -> void { status |= static_cast<uint8_t>(Flags::READ_INCOMPLETE_FLAG); }// 设置读残缺标志

        static auto
        set_write_incomplete_sign() -> void { status |= static_cast<uint8_t>(Flags::WRITE_INCOMPLETE_FLAG); }// 设置写残缺标志

        static auto check_read_sign() -> uint8_t
        {
            return status & static_cast<uint8_t>(Flags::READ_WRITE_FLAG);
        }// 检测读标志

        static auto check_write_sign() -> uint8_t
        {
            return !(status & static_cast<uint8_t>(Flags::READ_WRITE_FLAG));
        }// 检测写标志

        static auto check_read_full_sign() -> uint8_t
        {
            return status & static_cast<uint8_t>(Flags::READ_FULL_FLAG);
        }// 检测读满标志

        static auto check_write_full_sign() -> uint8_t
        {
            return status & static_cast<uint8_t>(Flags::WRITE_FULL_FLAG);
        }// 检测写满标志

        static auto check_read_incomplete_sign() -> uint8_t
        {
            return status & static_cast<uint8_t>(Flags::READ_INCOMPLETE_FLAG);
        }// 检测读残缺标志

        static auto check_write_incomplete_sign() -> uint8_t
        {
            return status & static_cast<uint8_t>(Flags::WRITE_INCOMPLETE_FLAG);
        }// 检测写残缺标志

        static auto clear_read_full_sign() -> void { status &= ~static_cast<uint8_t>(Flags::READ_FULL_FLAG); }// 清除读满标志

        static auto
        clear_write_full_sign() -> void { status &= ~static_cast<uint8_t>(Flags::WRITE_FULL_FLAG); }// 清除写满标志

        static auto
        clear_read_incomplete_sign() -> void { status &= ~static_cast<uint8_t>(Flags::READ_INCOMPLETE_FLAG); }// 清除读残缺标志

        static auto
        clear_write_incomplete_sign() -> void { status &= ~static_cast<uint8_t>(Flags::WRITE_INCOMPLETE_FLAG); }// 清除写残缺标志

        static auto reset_index() -> void { index = 0; }// 重置缓冲区索引

        //低耦合高内聚
    private:
        static constexpr const uint16_t page_size = 256;// 页大小,不占内存
        static inline uint8_t buffer1[page_size] = {};
        static inline uint8_t buffer2[page_size] = {};
        static inline uint8_t *pBackBuffer = buffer1;// 后台缓冲区指针
        static inline uint8_t *pForeBuffer = buffer2;// 前台缓冲区指针
        // FLASH存储地址 鉴于加载缓冲区都依靠该地址，所以该地址表示的是“将要”加载到缓冲区对应的Flash的起始地址
        static inline uint32_t addr = 0;
        static inline uint32_t addr_remaining = 0;// 剩余地址，用于存储初始地址残缺的量
        /**
         * @details 0'b:读写标志，默认0为写
         * 1'b:读满标志，默认0为未满
         * 2'b:写满标志，默认0为未满
         * 3'b:表示读残缺，默认0为无残缺    所谓残缺就是指输入的地址不是Flash的页字节的整数倍
         * 4'b:表示写残缺，默认0为无残缺
         */
        static inline uint8_t status = 0; // 状态，用于在单线程下处理各种“标志”
        static inline uint16_t index = 0; // 记录缓冲数组的索引，可根据需要改变数据类型,现在留一定余量

        // 使用 enum class 定义常量,由于它是强类型，必须使用类型转换static_cast并不会占用内存，与constexpr相一样
        enum class Flags : uint8_t
        {
            READ_WRITE_FLAG = 1U,// 读写标志，默认0为写标志,这样读取预加载时会少一个分支
            READ_FULL_FLAG = 1U << 1, // 读满标志
            WRITE_FULL_FLAG = 1U << 2,// 写满标志
            READ_INCOMPLETE_FLAG = 1U << 3,// 读残缺标志
            WRITE_INCOMPLETE_FLAG = 1U << 4
        };

        // 起始地址预留1页用于存储一些数据信息，比如上次写入地址等等
        enum class Addresses : uint32_t
        {
            FLASH_START_ADDR = 0x100, // 256B
            FLASH_END_ADDR = 0x200000 // 2MB
        };
    };
}

//// 私有模块部分
//module :
//private;

flash_storage.cppm

// impl这个分区很重要，至于名称可自拟
module flash_storage:impl;

// 导包，不然找不到模块需要实现的部分
import flash_storage;


/**
 * @brief 为中断中的读取作预加载
 * @details 先判断此前是否处于读的状态，若不是则重置索引并预加载到缓冲区里
 *          此外还需要考虑初始addr不是256的整数倍
 */
template<
        void (*WriteFunc)(const uint8_t *data, uint32_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, uint32_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
auto FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::read_isr_ready() -> void
{
    if (check_write_sign())
    {
        set_read_sign();
        reset_index();// 编译器应该会为我优化的

        /*从Flash的首页加载地址*/

        // 判断地址是否是页数的整数倍
        index = addr % page_size;
        addr_remaining = page_size - index;
        if (index != 0)
            set_read_incomplete_sign();

        /* 加载该页数据*/
        ReadFunc(pForeBuffer, addr, addr_remaining);
        /* 加载下一页数据*/
        ReadFunc(pBackBuffer, addr - index + page_size, page_size);
    }
}

/**
 * @brief 为中断中的写入作预加载
 * @details 先判断此前是否处于写的状态，若不是则重置索引
 */
template<
        void (*WriteFunc)(const uint8_t *data, uint32_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, uint32_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
auto FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::write_isr_ready() -> void
{

    if (check_read_sign())
    {
        set_write_sign();
        reset_index();
    }

    // 判断地址是否是页数的整数倍
    index = addr % page_size;
    addr_remaining = page_size - index;
    if (index != 0)
        set_write_incomplete_sign();

}

/**
 * @brief 读取数据
 * @return 返回该字节数据
 * @note 本想加个读写标志判断的，但这样太影响效率了。想了想，干脆把它们变成读写的前置操作。
 *      这样既提高了效率，又不会与其他模块耦合在一块（提供接口供Player调用）
 */
template<
        void (*WriteFunc)(const uint8_t *data, uint32_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, uint32_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
auto FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::read_isr() -> uint8_t
{
    if (index == page_size - 1)
    {
        uint8_t temp = pForeBuffer[page_size - 1];
        switch_buffer();
        set_read_full_sign();// 标记为读满
        return temp;
    } else
    {
        return pForeBuffer[index++];
    }
}

template<
        void (*WriteFunc)(const uint8_t *data, uint32_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, uint32_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
auto FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::write_isr(uint8_t byte) -> void
{
    if (index == page_size - 1)
    {
        pForeBuffer[page_size - 1] = byte;
        switch_buffer();
        set_write_full_sign();// 标记为写满
    } else
    {
        pForeBuffer[index++] = byte;
    }
}


/**
 * @brief 后台处理函数，用于在主循环中调用
 * @note 检测对应标志就进行相应处理，不要做多余的操作
 */
template<
        void (*WriteFunc)(const uint8_t *data, uint32_t length, uint32_t address),
        void (*ReadFunc)(uint8_t *data, uint32_t length, uint32_t address),
        void (*EraseSectorFunc)(uint32_t sectorAddress)
>
auto FlashStorage<WriteFunc, ReadFunc, EraseSectorFunc>::background_processing() -> void
{
    if (check_read_full_sign())
    {
        clear_read_full_sign();
        ReadFunc(pBackBuffer, addr, page_size);
        addr += page_size;
    }
    if (check_write_full_sign())
    {
        clear_write_full_sign();

        if (check_write_incomplete_sign())
        {
            clear_write_incomplete_sign();
            /* 进行残缺的写入页数据*/
            WriteFunc(pBackBuffer, addr, addr_remaining);
            addr += addr_remaining;
        }
    }
}

三、参考工程

由于本人也是刚上手这个module特性，所以参考工程里main分支里不一定会运用module特性。并且由于是个人独立项目，没什么约束，所以会经常使用一些很新的特性，比如这次的module。不过出于某些考虑，驱动层编写时依旧会使用C接口，除此之外都是使用C++。

gitcode(后者的镜像)：STM32F407VET6:stm32f407vet6 - GitCode

github：ichliebedich-DaCapo/STM32F407VET6: stm32f407vet6 (github.com)
