AD教程(三)IC类元件模型的创建

IC类元件

  • IC芯片(Intergrated Circuit Chip)是将大量的微电子元器件(晶体管、电阻、电容等)形成的集成电路放在一块塑基上,做成一块芯片。

IC类元件的创建

  • 新建元件,输入IC型号作为元件命名

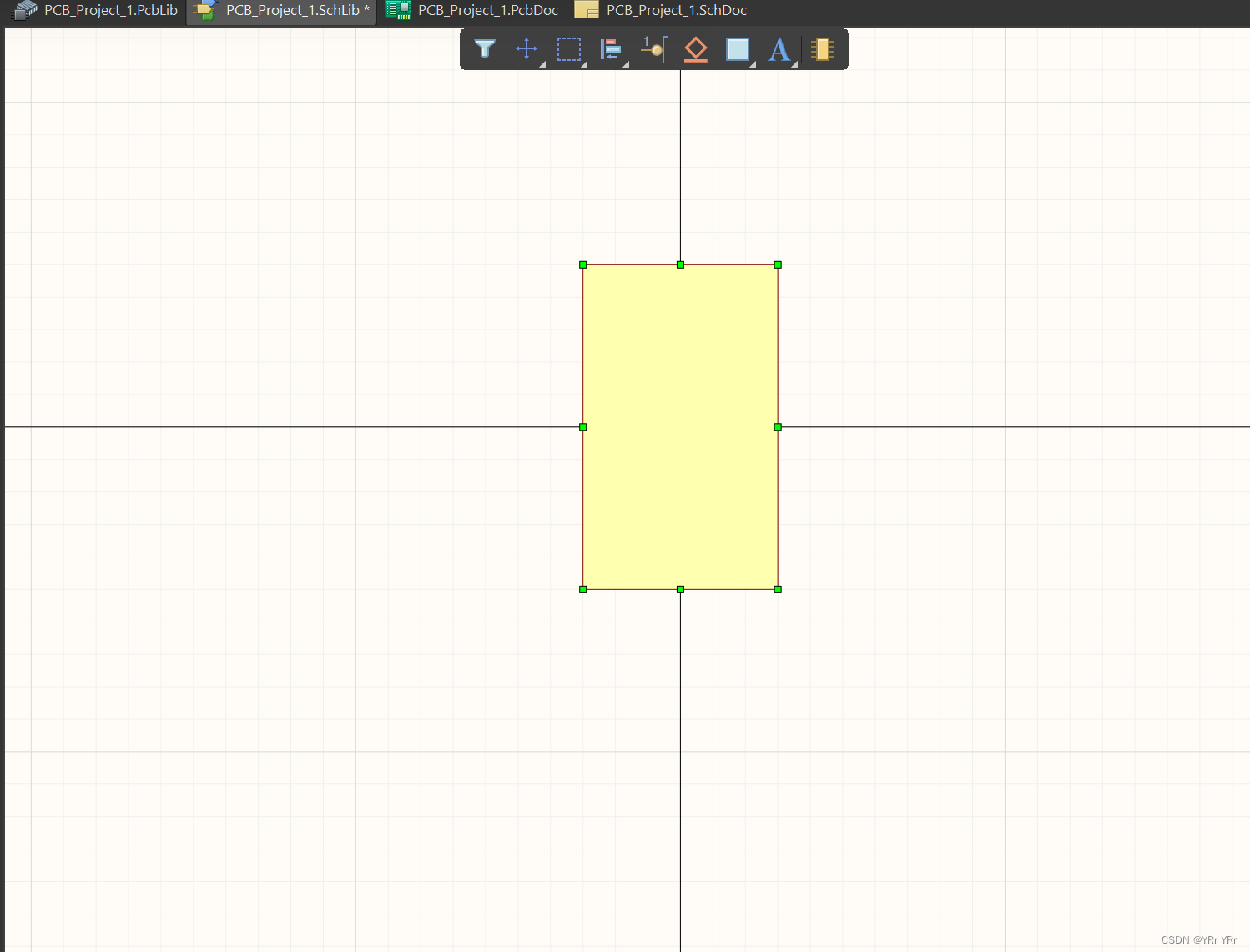

  • 放置外框

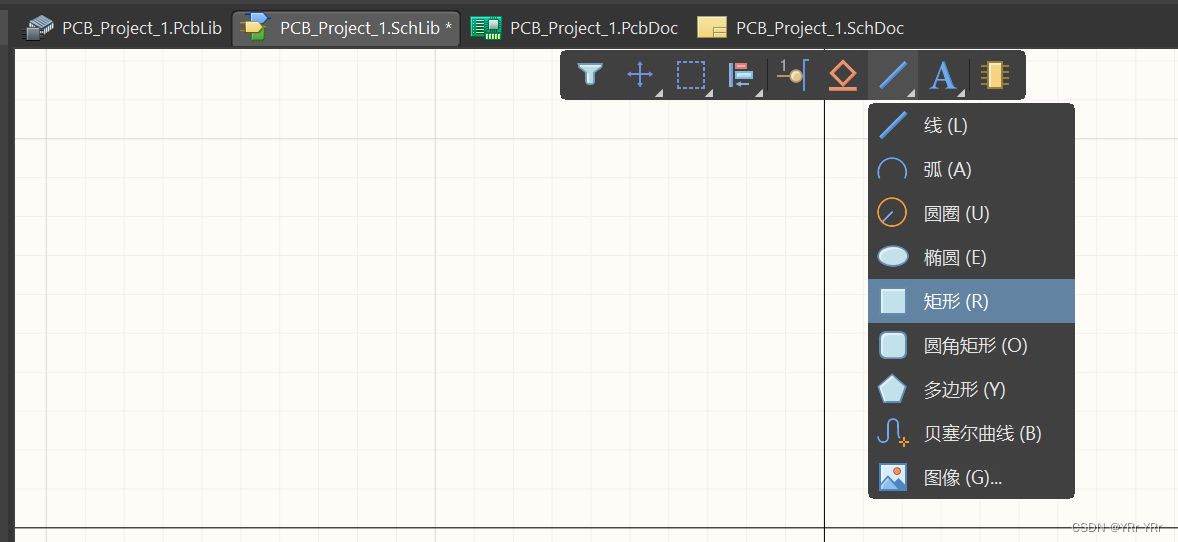

    • 右键放置线,选择矩形,绘制外框

在这里插入图片描述

在这里插入图片描述

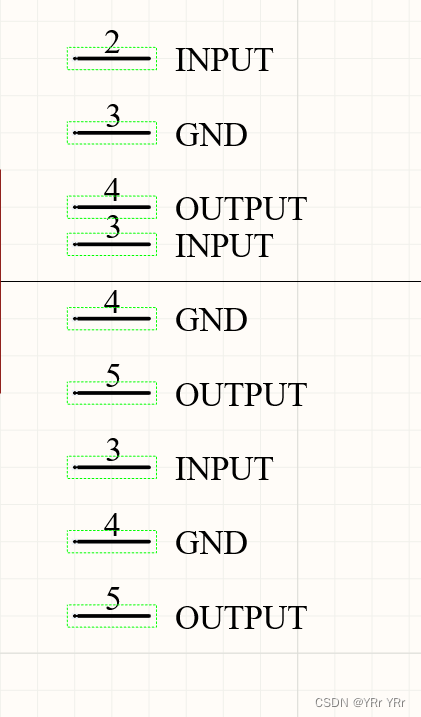

  • 放置管脚
    • 更改管脚号

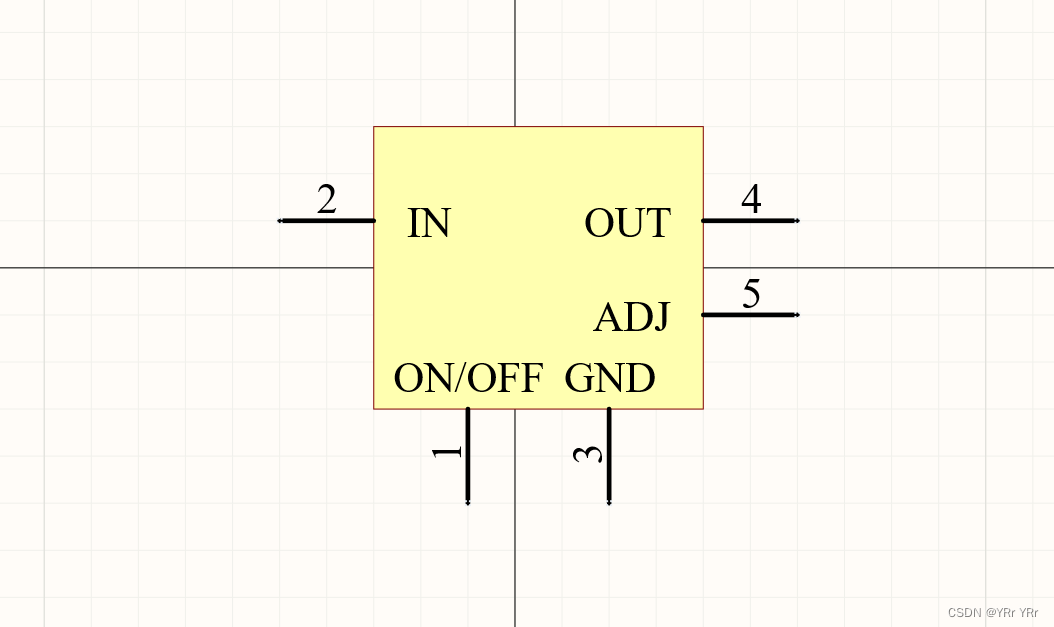

  • 调整外框

在这里插入图片描述

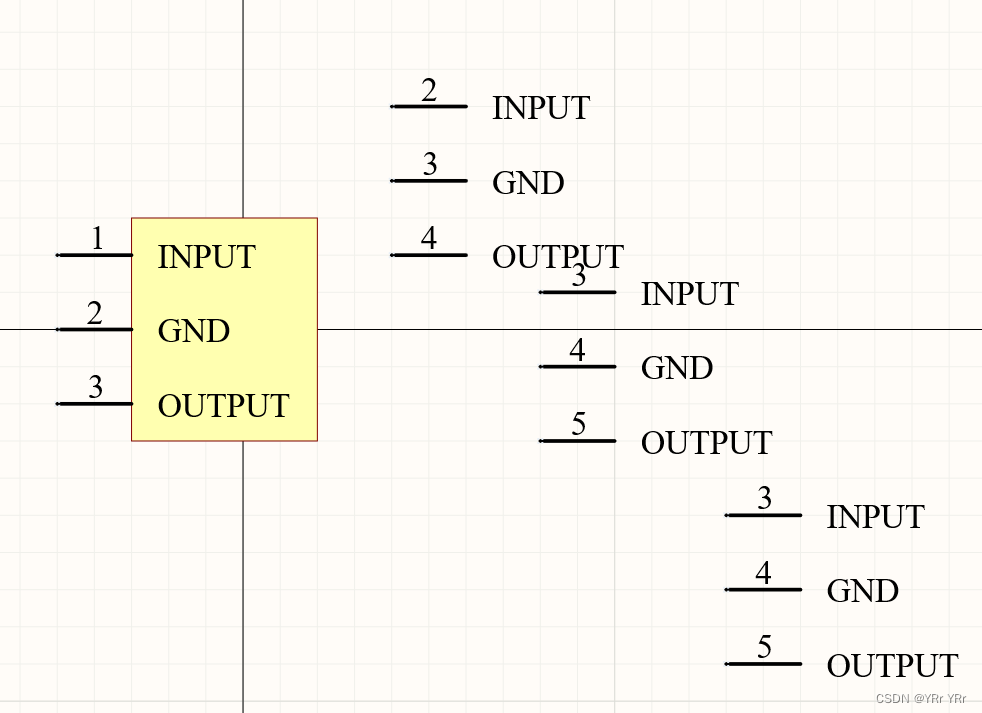

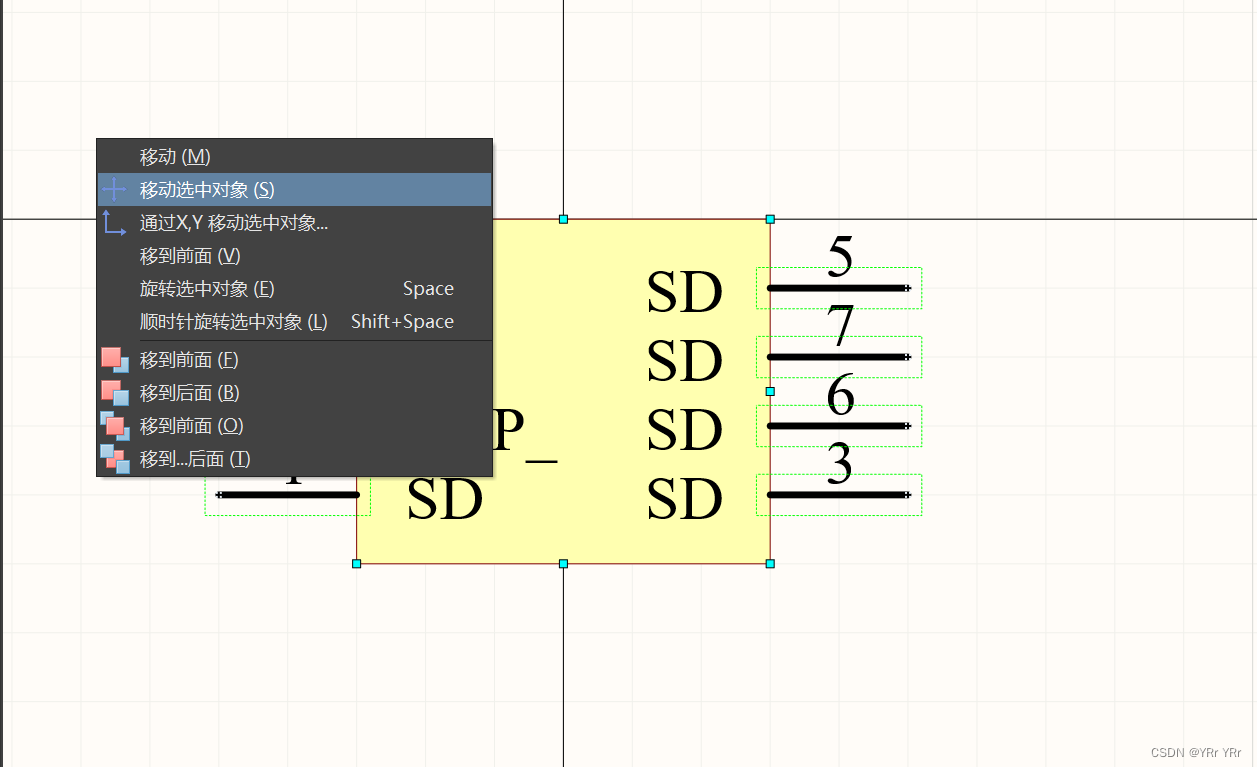

  • 移动整体
    • 鼠标左键框选整体,按M键,选择移动选中对象(或者直接按S),将元件移动到合适位置

在这里插入图片描述

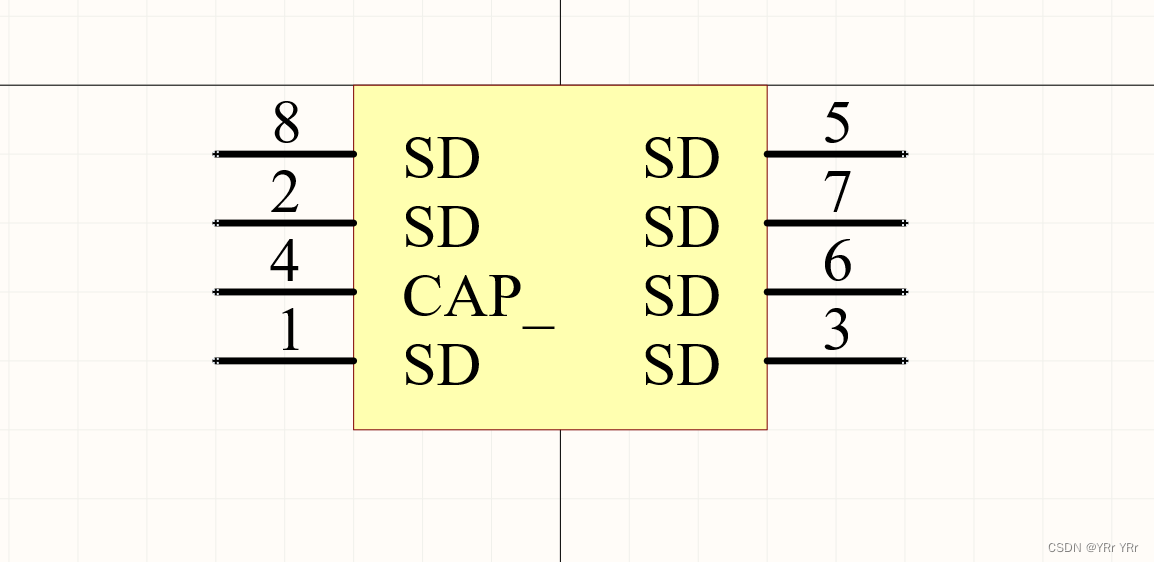

  • 更改管脚名称

    • 点击管脚,根据原理图,修改Name属性
  • 更改元件整体属性

    • Designator(位号)一般用U?表示
    • Comment 填写芯片型号 2663
    • Description (描述)填写IC即可

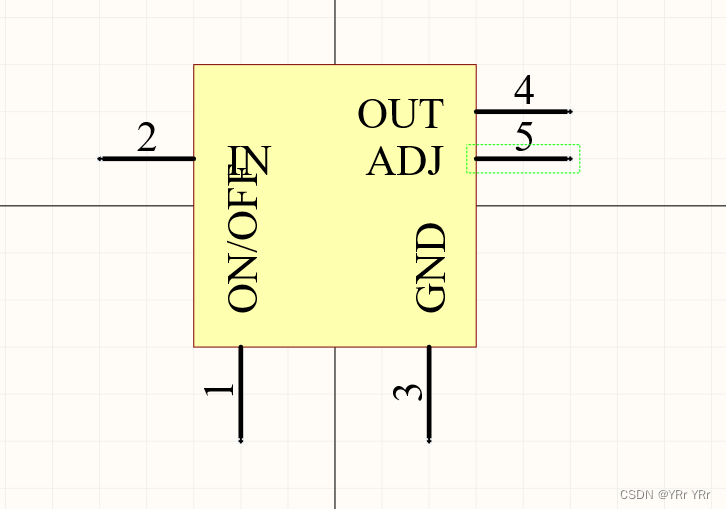

  • 若出现管脚名称竖向排列,遮挡视野的情况

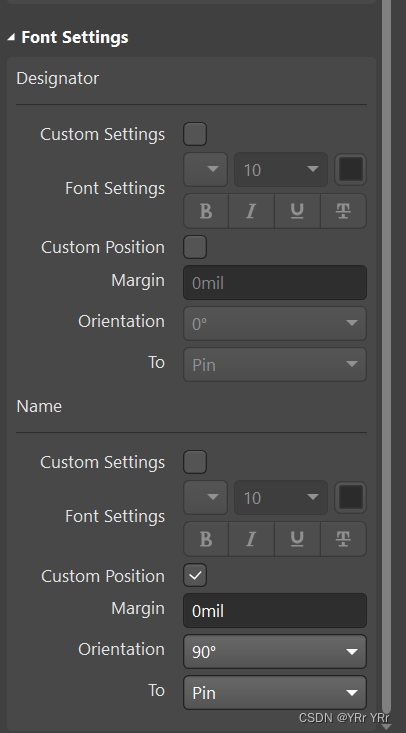

    • 对管脚属性进行变更,Font Settings—>Name—>勾选Custom Position(定制位置)—>将Orientation(朝向)设置为90°,也可以通过Margin修改距离管脚的间距

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

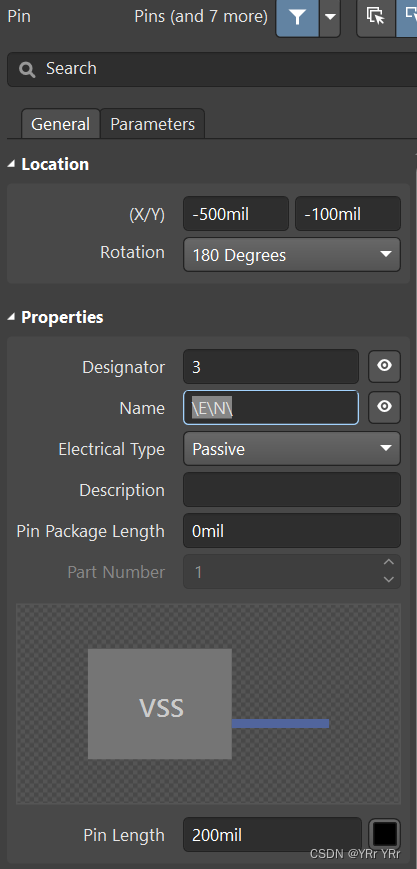

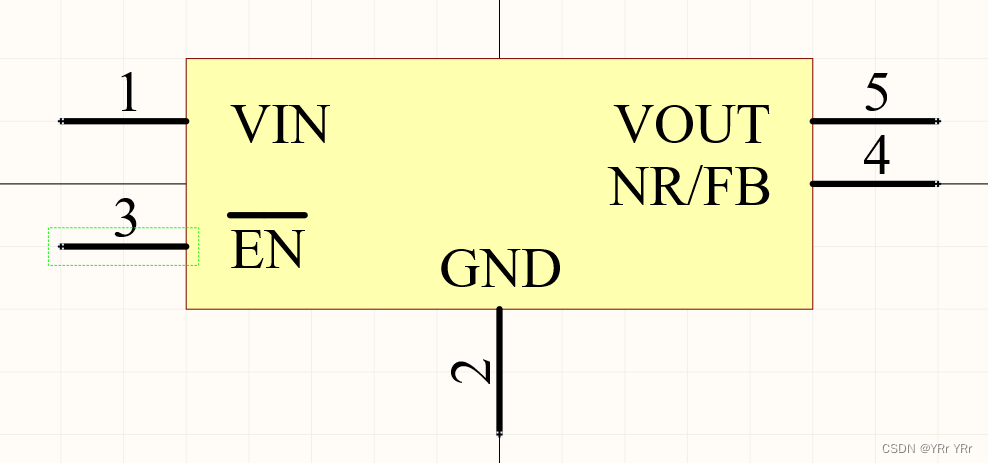

  • 在做原理图的时候,有时需要在管脚名称上加上划杠
    • 只需在管脚名称的字母前后添加 \ 即可

在这里插入图片描述

在这里插入图片描述

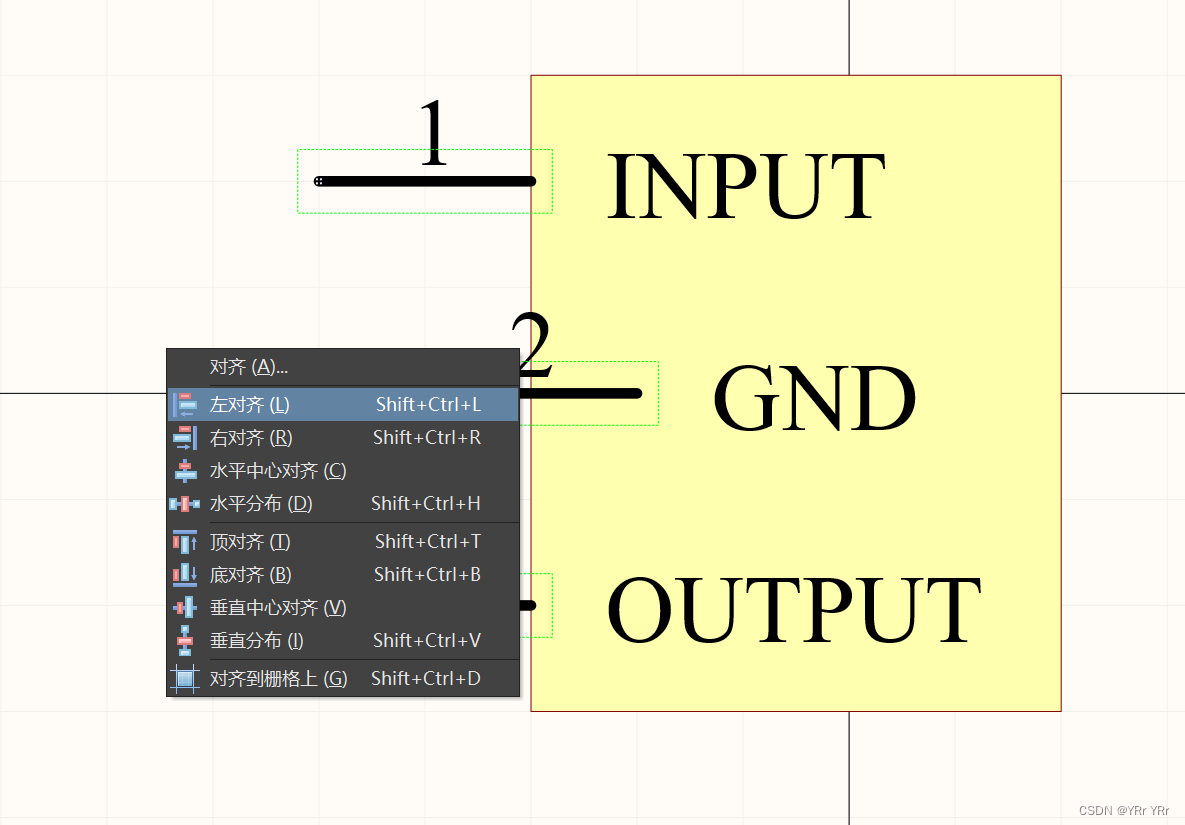

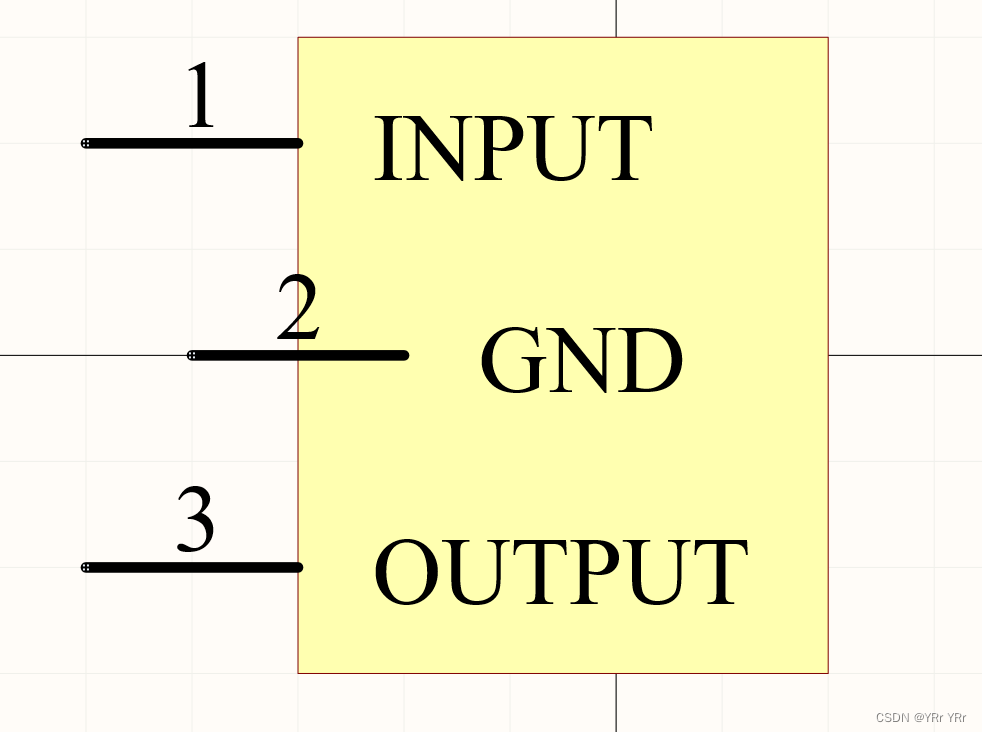

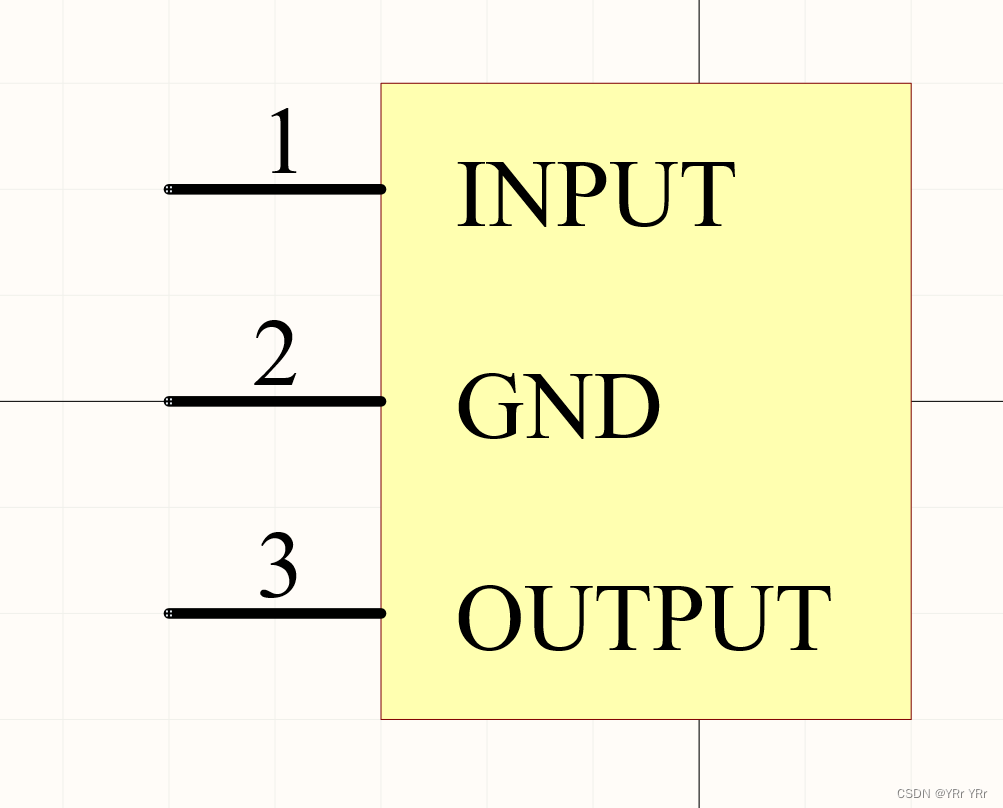

  • 管脚快速对齐
    • 鼠标左键框选需要对齐的管脚,按下A键,

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

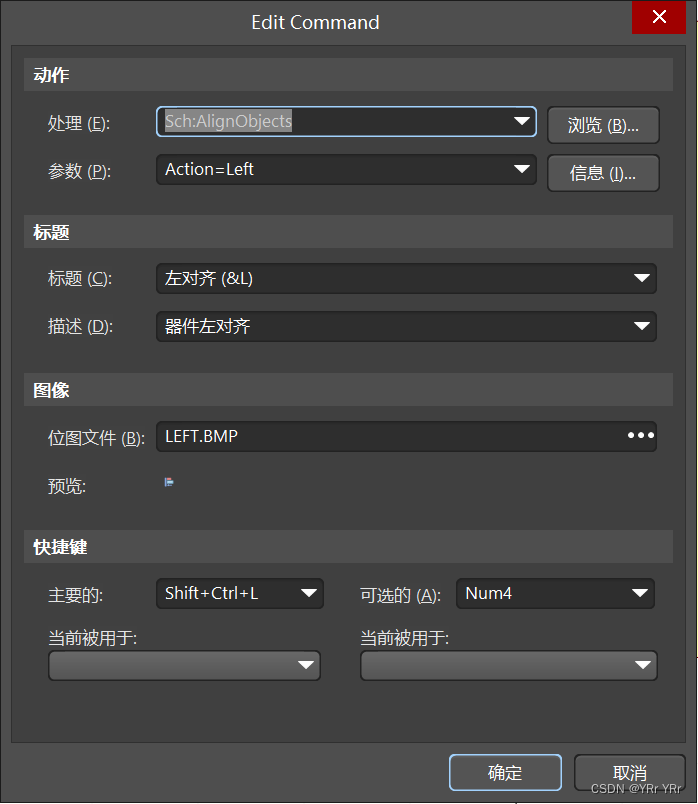

  • 自定义快捷键
    • 按住Ctrl并点击想要自定义快捷键的选项,进入快捷键的编辑界面,在可选的中输入自己要想的快捷键。
      • 左对齐 Num4
      • 垂直等距分布 Num9

在这里插入图片描述

在这里插入图片描述

  • 快捷键快速实现左对齐,垂直等距分布
    • Num4 左对齐
    • Num9 垂直等距分布

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
