1、引入依赖包：

（1）引入activiti依赖包：

在pom.xml中引入activiti相关依赖jar包：

（2）引入mysql驱动包：

在pom.xml中引入连接mysql的驱动jar包：

2、安装画图插件：

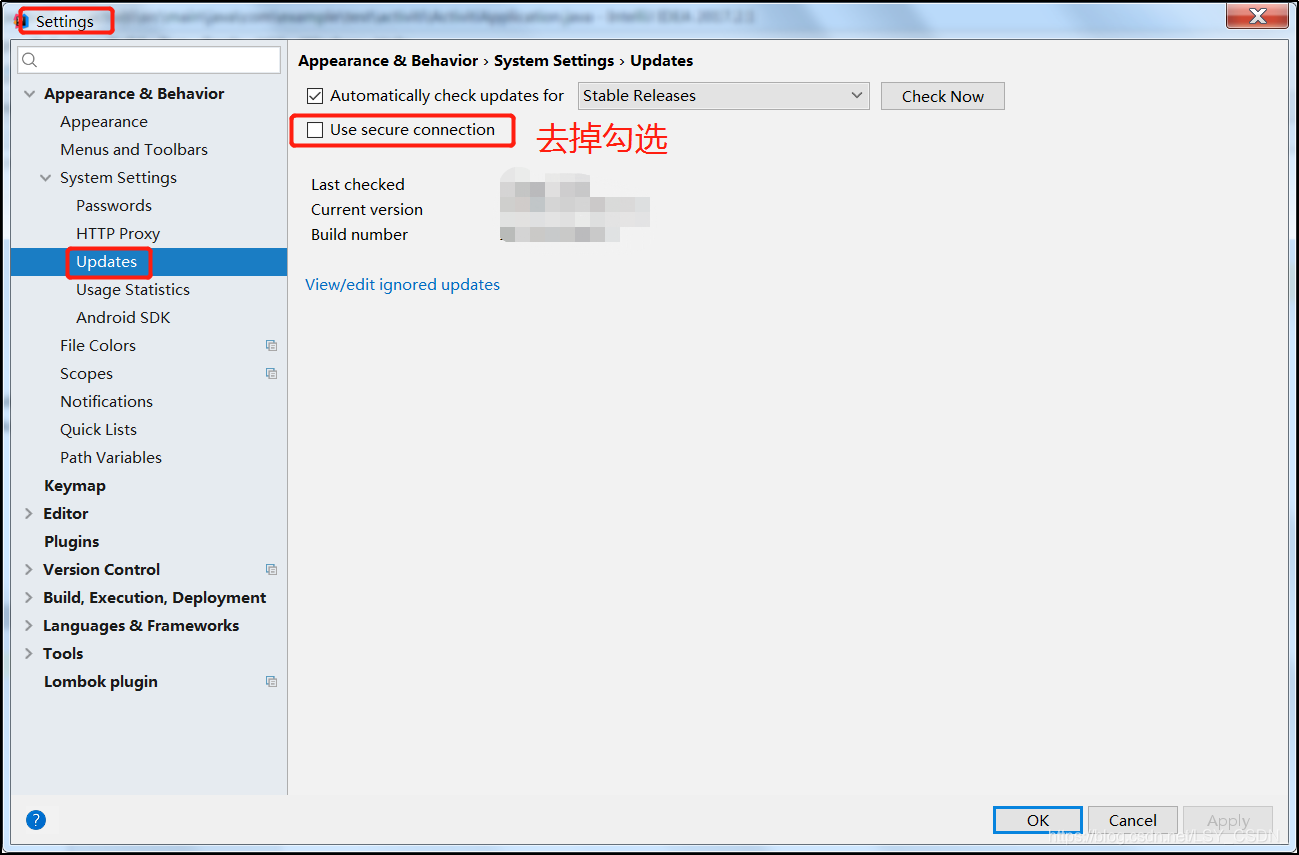

（1）检查idea是否勾选安全连接：

去掉下图中的勾选，否则不能下载actibpm插件。

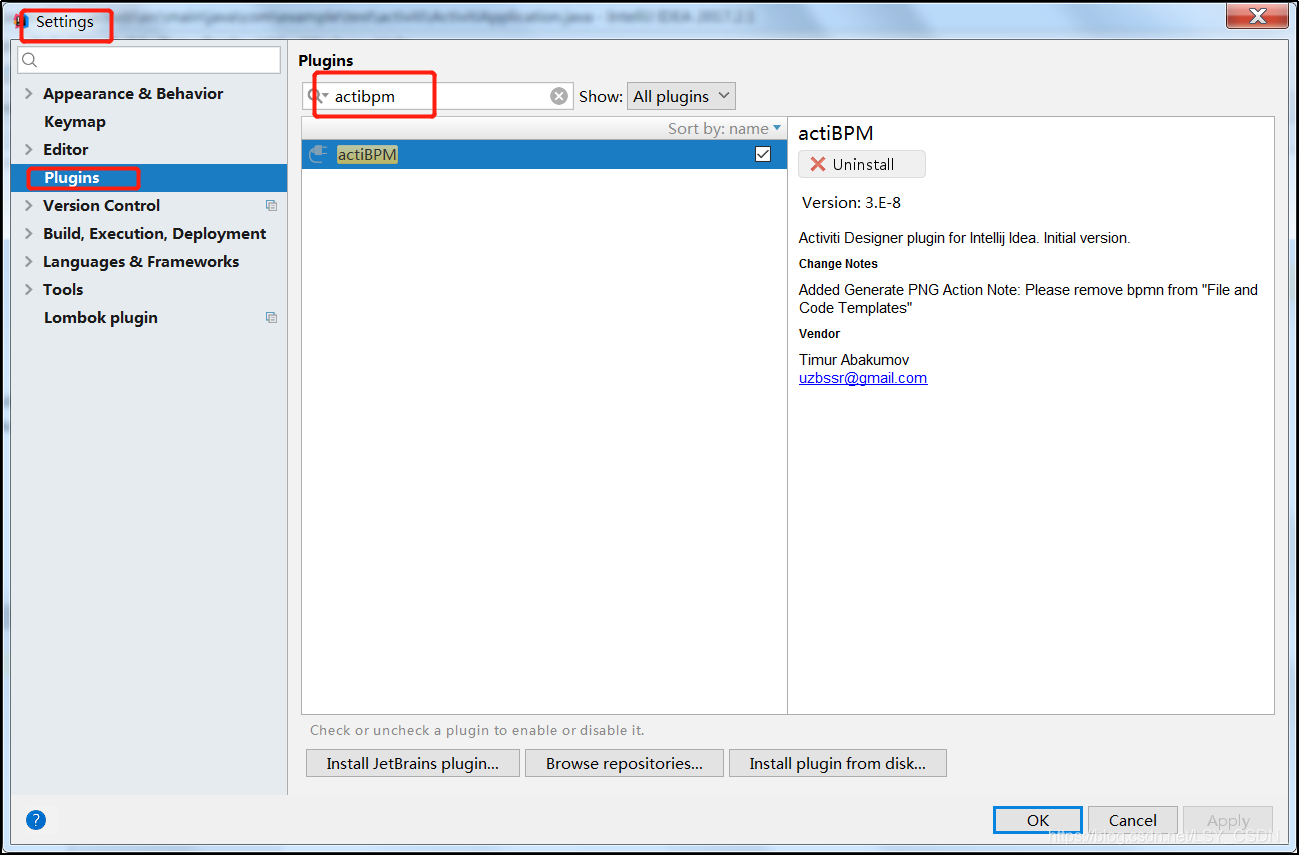

（2）下载安装actibpm插件：

在下图位置，输入：actibpm，如果安装就会有，如果没有安装进行搜索安装，然后重新启动idea即可。

3、导入activiti表结构：

（1）编写代码：

（2）设置编码格式：

A、设置idea中文件编码格式：

B、设置idea启动软件编码格式：

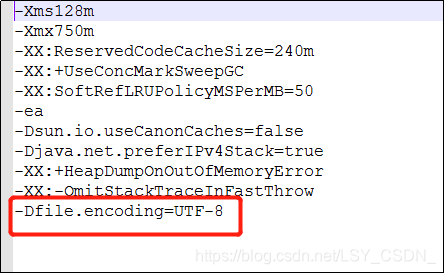

将idea软件安装路径下bin/idea.exe.vmoptions或bin/idea64.exe.vmoptions，根据安装idea的版本是否是64位的，如果不确定连个文件都修改，使用notepad++等软件打开后，添加一行代码：-Dfile.encoding=UTF-8

（3）运行代码：

将编写的获取activiti表结构的代码手动运行。

（4）查看表结构：

查看自己对应数据库中创建好的activiti相关的表结构。Activiti的后台是有数据库的支持，所有的表都以ACT_开头。 第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。

ACT_RE_*: 'RE'表示repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。

ACT_RU_*: 'RU'表示runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。

ACT_ID_*: 'ID'表示identity。 这些表包含身份信息，比如用户，组等等。

ACT_HI_*: 'HI'表示history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。

ACT_GE_*: 'GE'表示general。通用数据， 用于不同场景下，如存放资源文件。

详细介绍activiti表结构见：https://blog.csdn.net/LSY_CSDN_/article/details/104713796

4、画测试流程图：

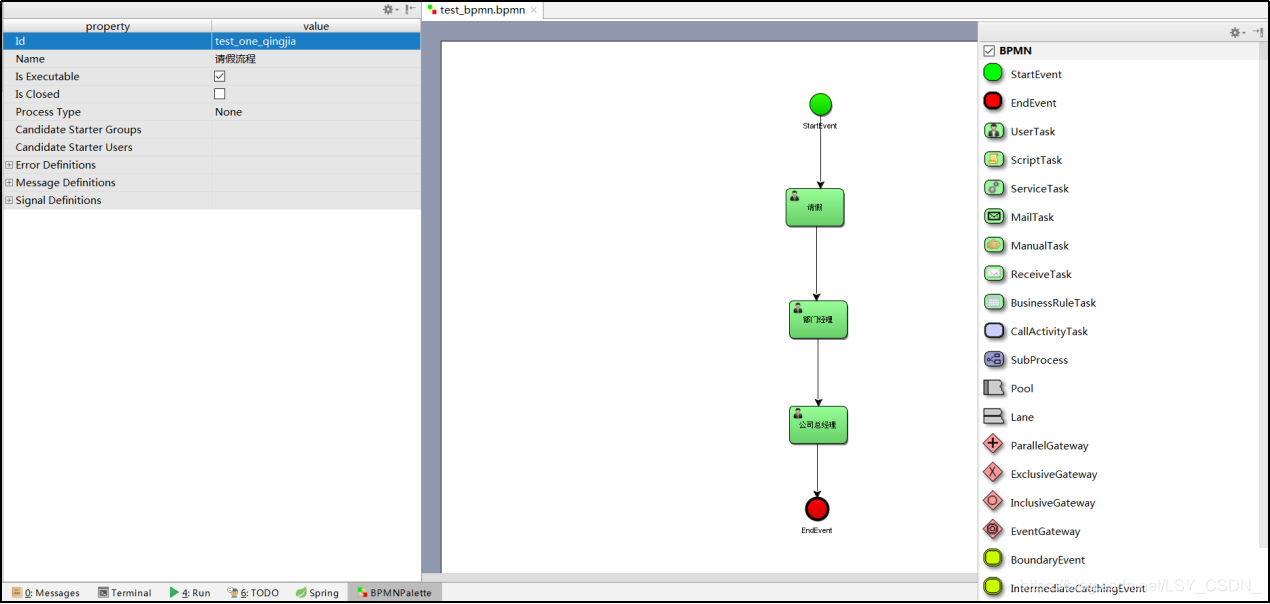

在idea中创建一个bpmn格式的文件，然后手动拖动开始、标签、结束等图标，然后进行连线，最终创建成一个简单的流程图。

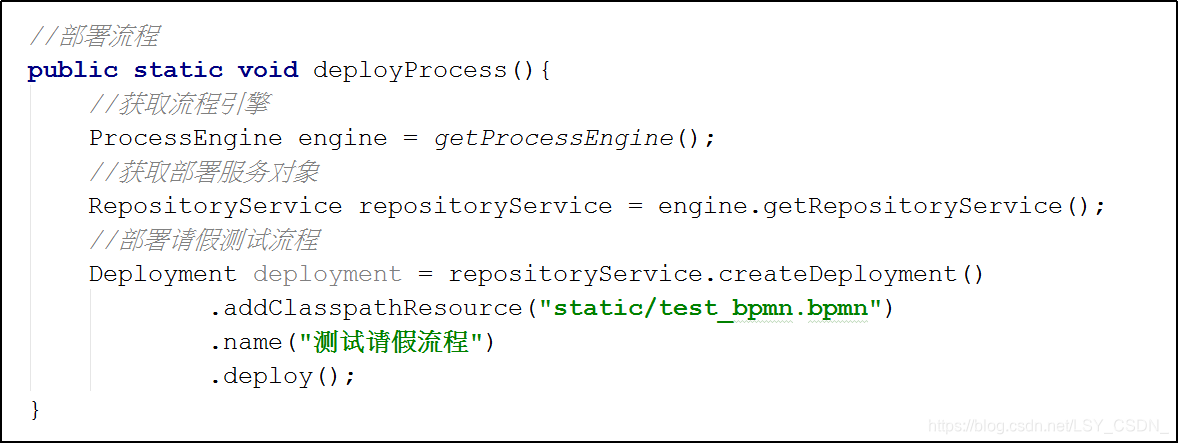

5、部署测试流程：

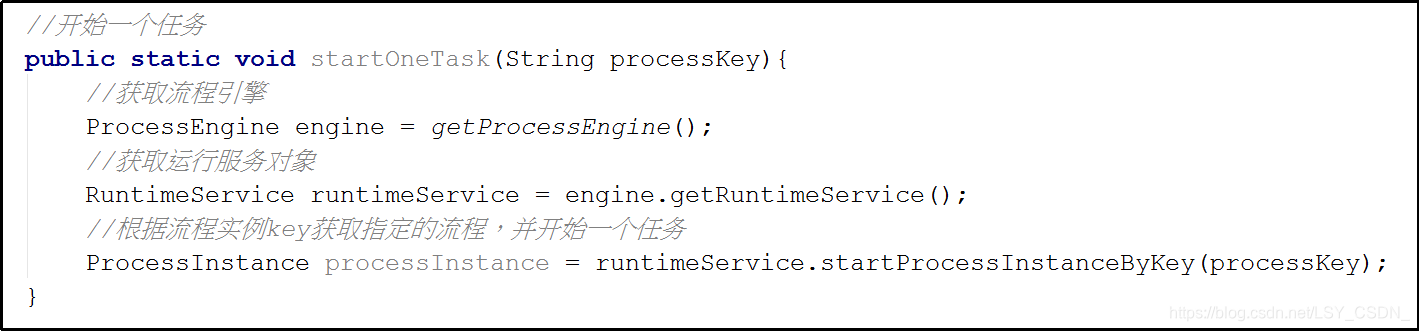

6、启动一个测试流程实例：

其中参数processKey，为act_re_procdef表中的KEY_字段值，框架会自动获取到该值得最新流程图。

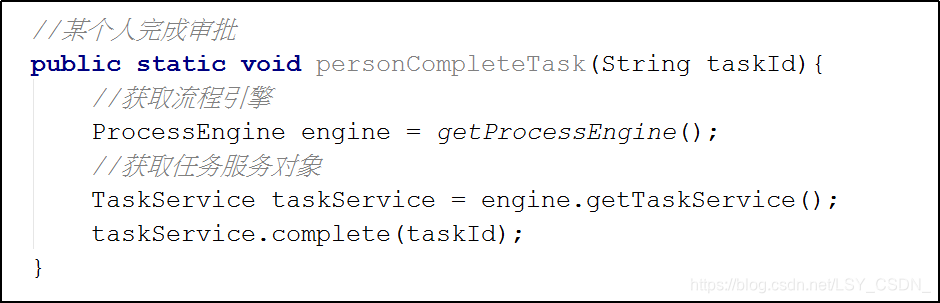

7、完成某人的测试流程实例：

其中参数taskId，为act_ru_task表中的主键ID字段值，表示某个人某个待办任务ID。

8、流程核心API：

（1）逻辑关系：

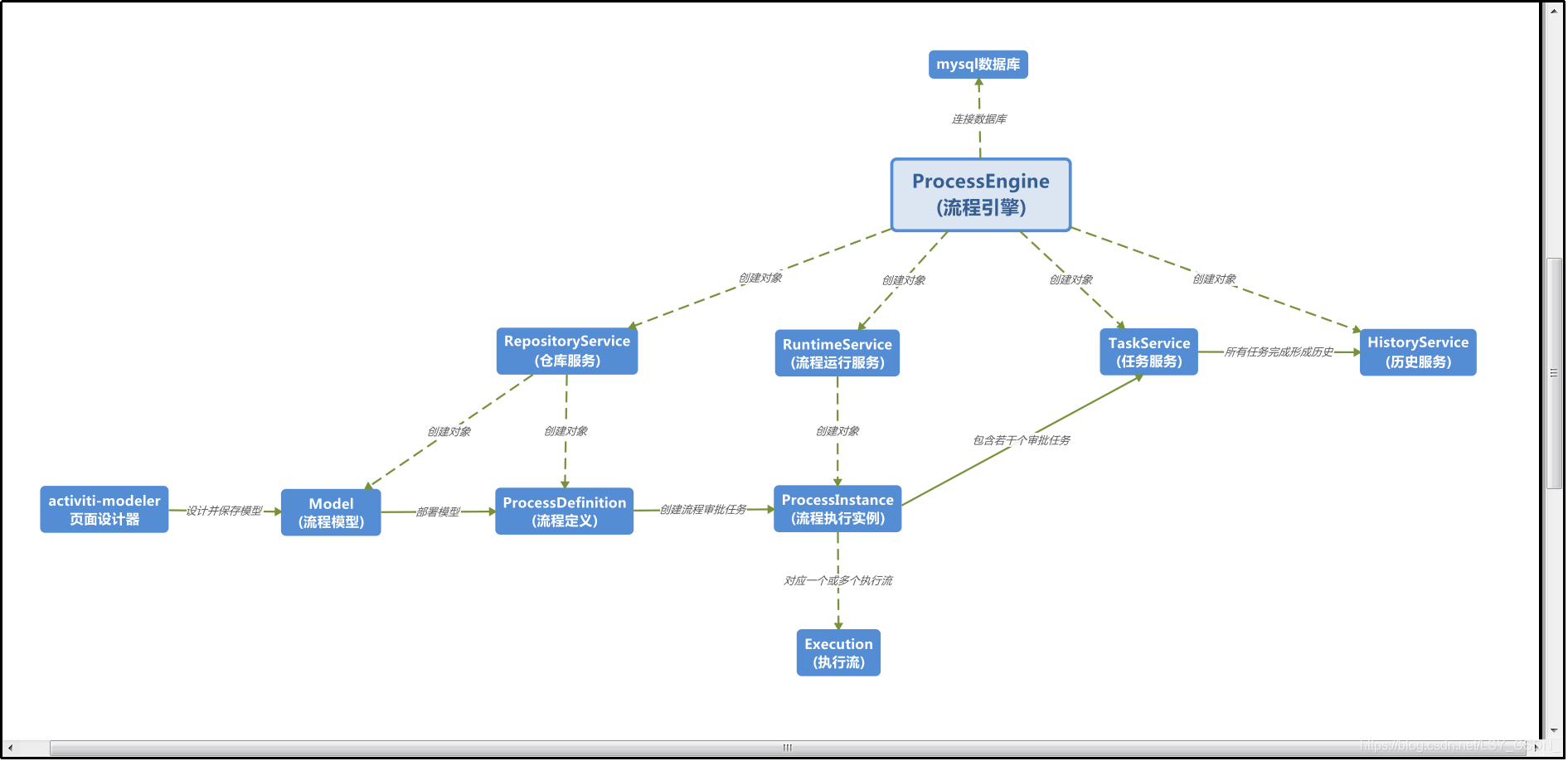

在activiti中一个完成工作流程从开发、部署、发起审批任务、领导审批到历史任务整个完整流程步骤以及其中相关核心API的对应关系比较清晰，如下图所示：

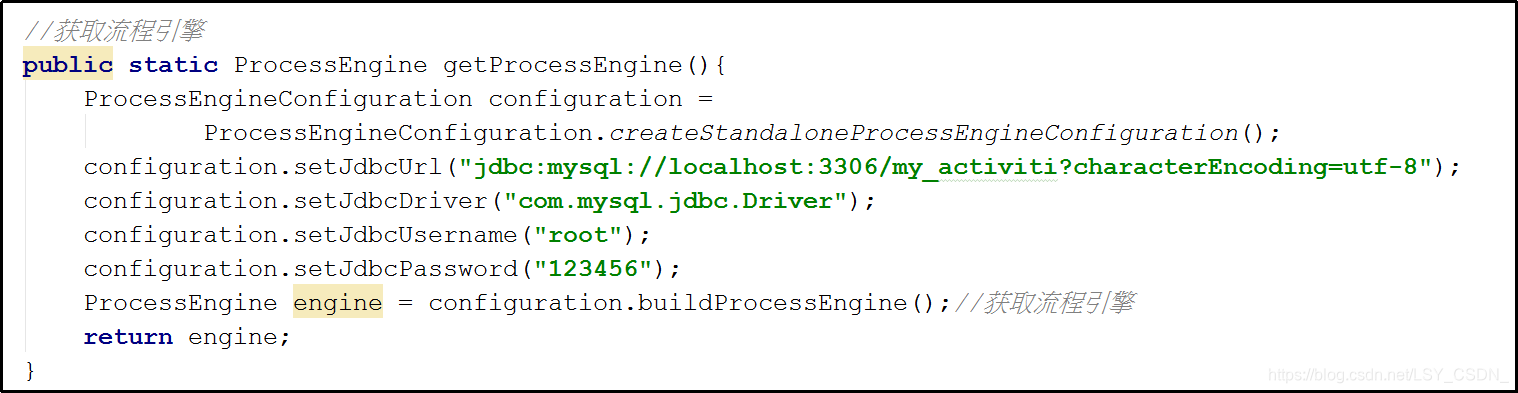

（2）ProcessEngine(流程引擎)：

ProcessEngine是activiti的流程引擎，是最核心的类，其他的类都是由它而来。产生方式如下：

可以产生RepositoryService：

可以产生RuntimeService：

可以产生TaskService：

可以产生HistoryService：

（3）RepositoryService(仓库服务)：

RepositoryService是Activiti的仓库服务类。所谓的仓库指流程定义文档的两个文件：bpmn文件和流程图片，如果使用的是数据库存储模型，那么bpmn文件和流程图片就都会存储在数据库表中。

仓库服务产生方式：

仓库服务可产生DeploymentBuilder定义流程部署的相关参数：

仓库服务可以删除流程定义：

（4）RuntimeService(流程运行服务)：

RuntimeService是activiti的流程执行服务类。可以从这个服务类中获取很多关于流程执行相关的信息。产生方式：

（5）TaskService(任务服务)：

TaskService是activiti的任务服务类。可以从这个类中获取任务的信息。产生方式：

（6）HistoryService(历史服务)：

HistoryService是activiti的查询历史信息的类。在一个流程执行完成后，这个对象为我们提供查询历史信息。产生方式：

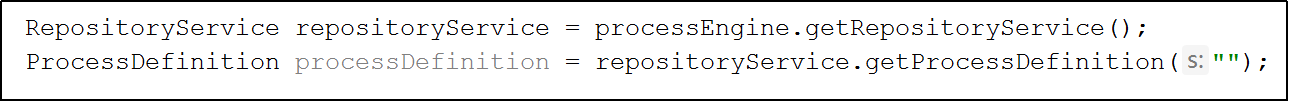

（7）ProcessDefinition(流程定义)：

ProcessDefinition是流程定义类。可以从这里获得资源文件等。产生方式：

（8）ProcessInstance(流程执行实例)：

代表流程定义的执行实例。如范冰冰请了一天的假，她就必须发出一个流程实例的申请。一个流程实例包括了所有的运行节点。我们可以利用这个对象来了解当前流程实例的进度等信息。流程实例就表示一个流程从开始到结束的最大的流程分支，即一个流程中流程实例只有一个。产生方式：

（9）Execution(执行流)：

Activiti用这个执行流去描述流程执行的每一个节点。

一个流程中，执行流可以存在多个，但是流程实例只能有一个；

当流程按照规则只执行一次的时候，那么流程实例就是执行流。
