知识点1:RFID概述

概念:

1、英文名称是(Radio Frequencyldentification)，简称是"RFID"又称无线射频识别，RFID是物联网的其中一种终端技术。

2、RFID是一种通信技术，可通过无线电讯,号耦合识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

组成:

应用程序

阅读器(PCD)

应答器(PICC)

RFID分类:

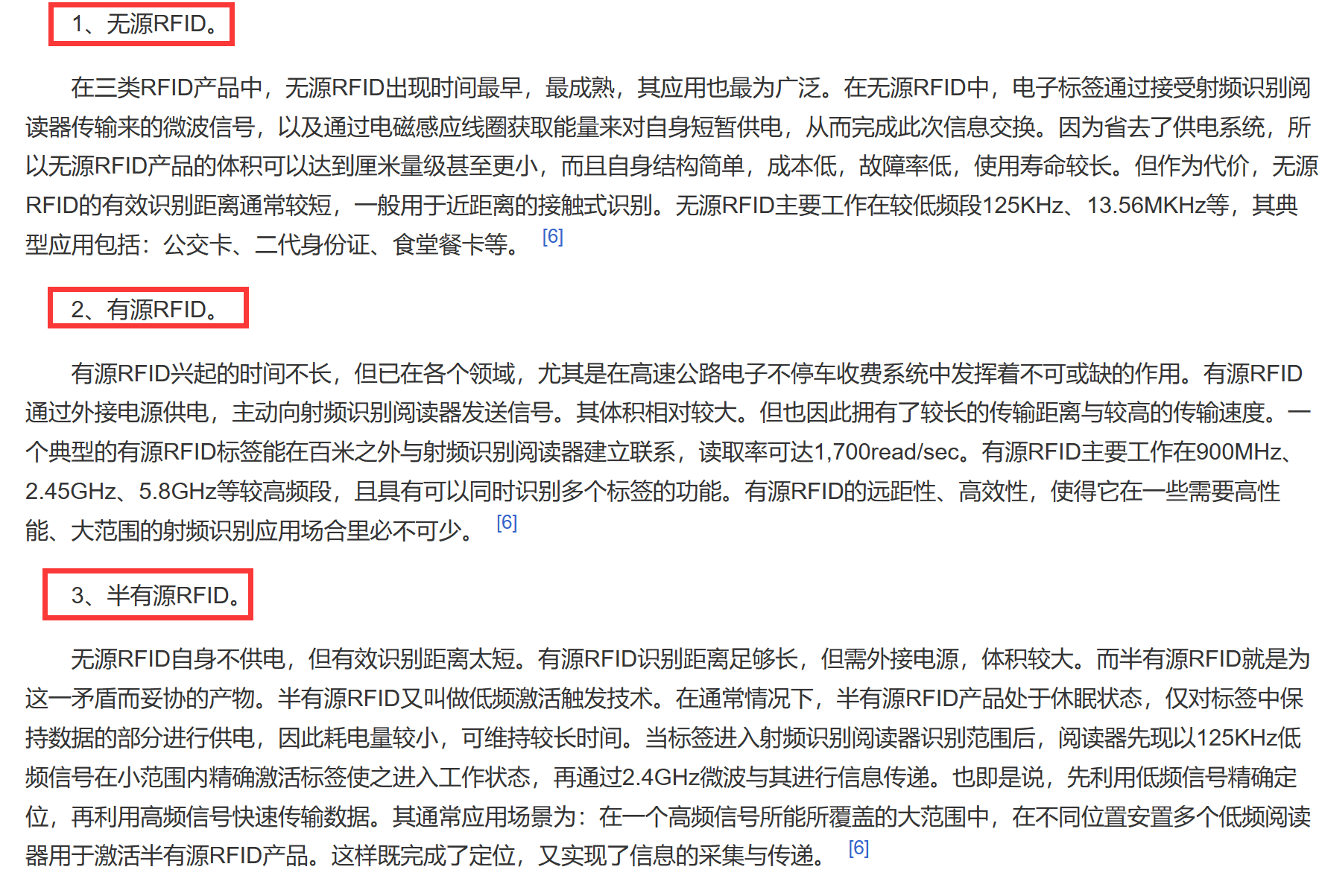

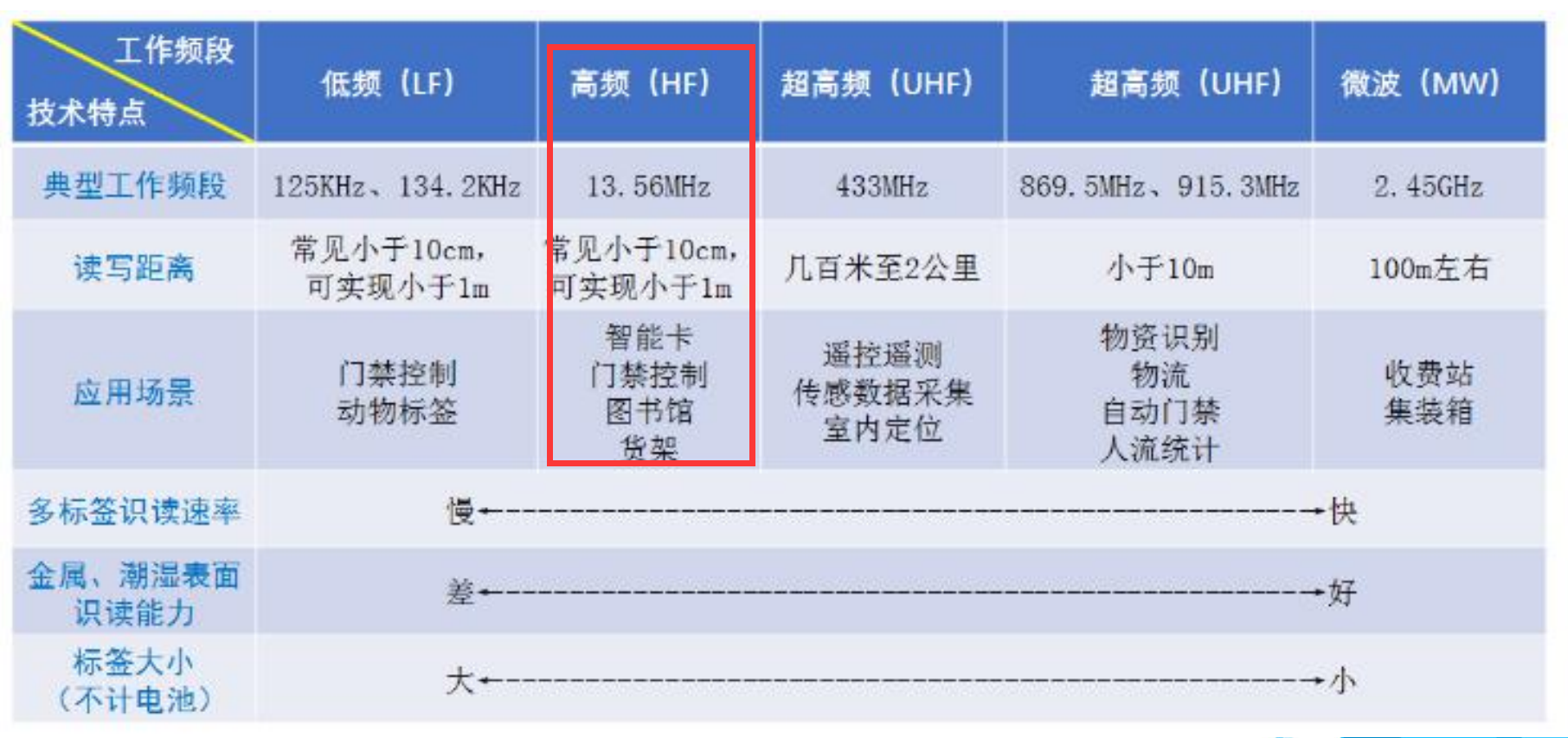

1、根据频率

2、根据是否有源

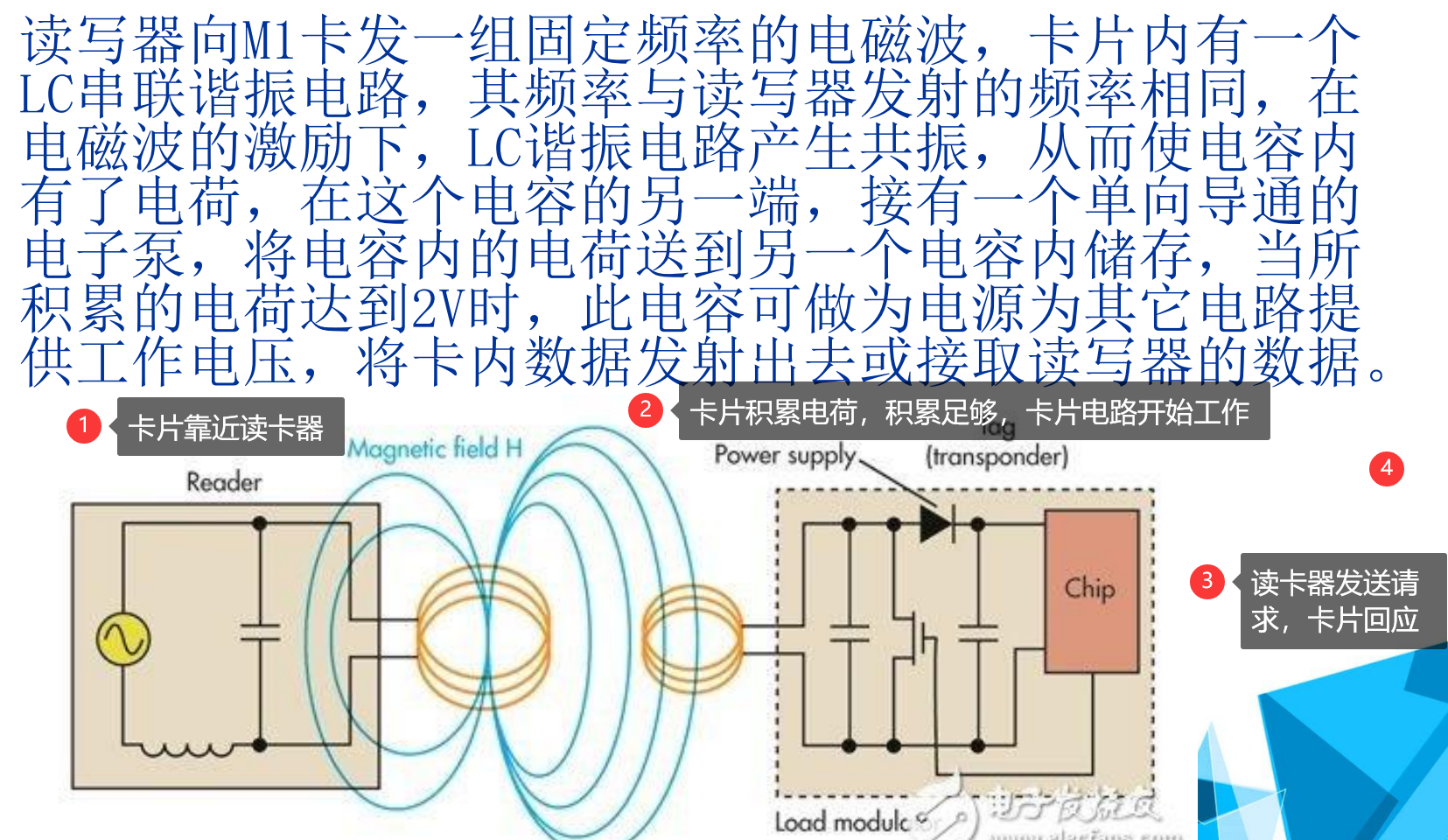

RFID工作原理：

应用场景：

大学食堂饭卡

公交地铁卡

门禁卡

身份证

ETC

动物标签

超市、物流、定位

知识点2：RFID协议(了解)

常见协议：

ISO/IEC18000：(125KHZ、13.56MHZ、860-960MHZ、2.4GHZ)

ISO/IEC14443：(13.56MHZ)

1、物理特性

2、射频功率和信号接口

卡片：分别是TypeA和TypeB且互不兼容

读卡器：不区分信号接口

3、初始化和防冲突机制。

4、传输协议、命令。

ISO/IEC15693

EPC标准

......

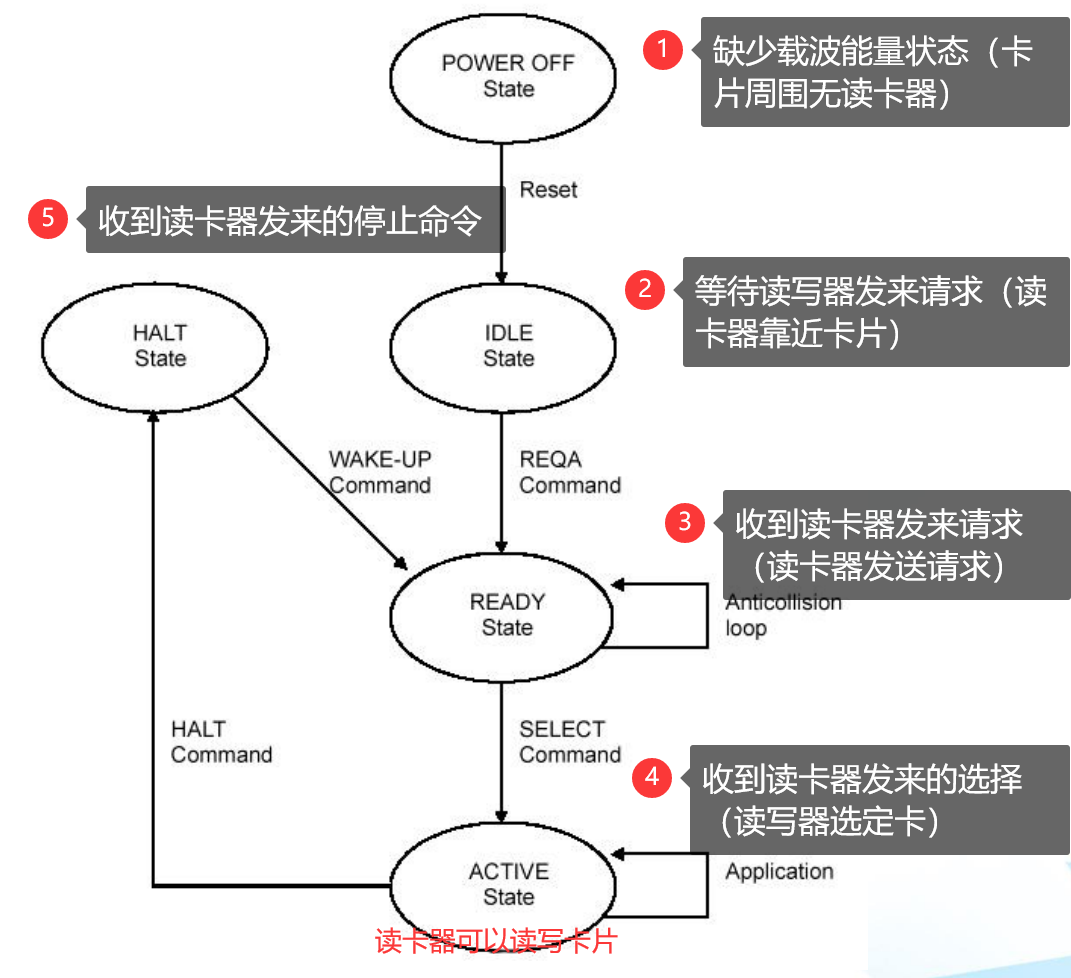

知识点3：RFID卡工作状态

1、 POWER OFF：缺少载波能量

2、 IDLE：等待读写器发来的请求

3、 READY：收到读写器发来的请求

4、 ACTIVE：收到读写器发来的选择

5、 HALT：读写器发来的停止命令

知识点4：RFID卡(S50)

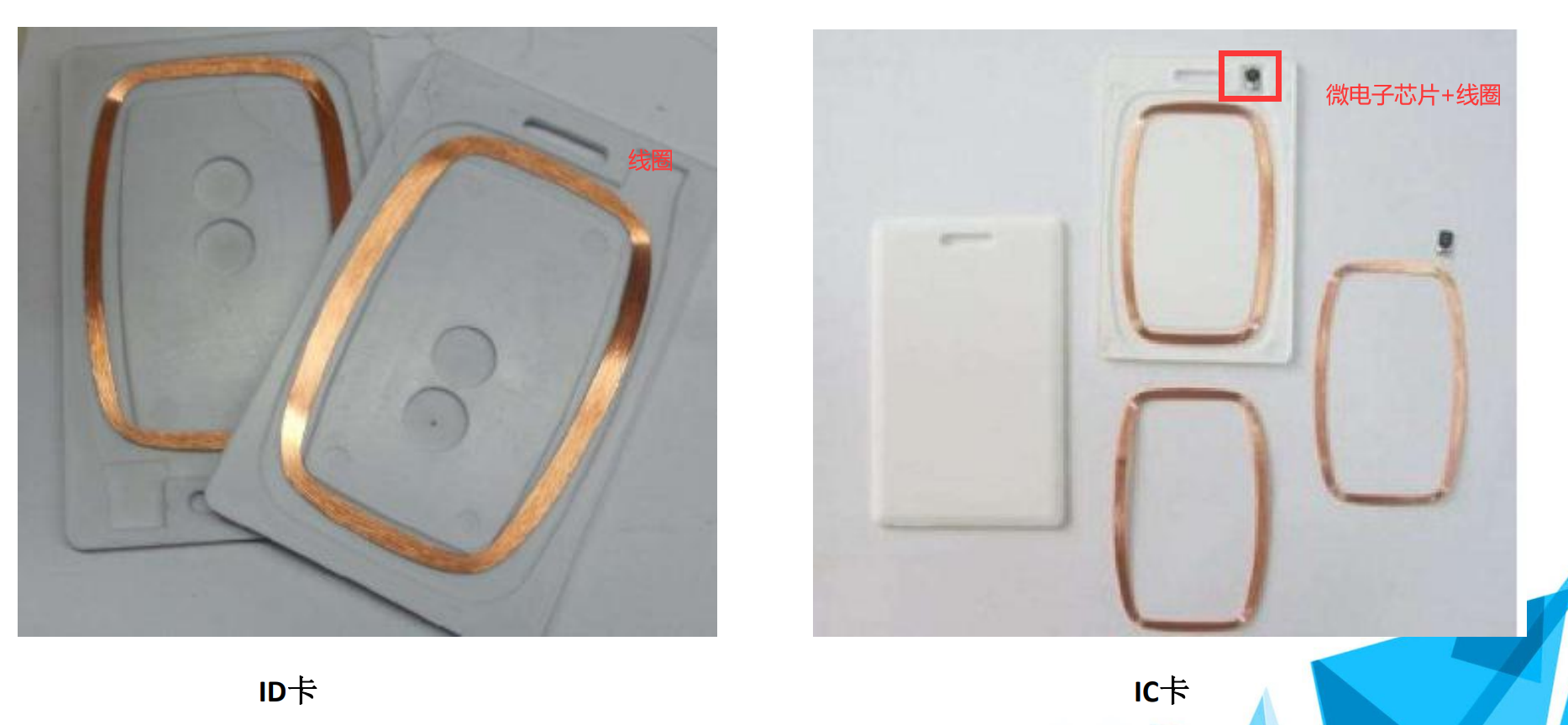

卡片分类：

ID卡：ID卡就是“感应式磁卡”。

IC卡：集成电路卡。

S50卡：

基本特性：

l 容量为8K位EEPROM(1K字节=1024字节，EEPROM带电可擦除可编程只读存储器)

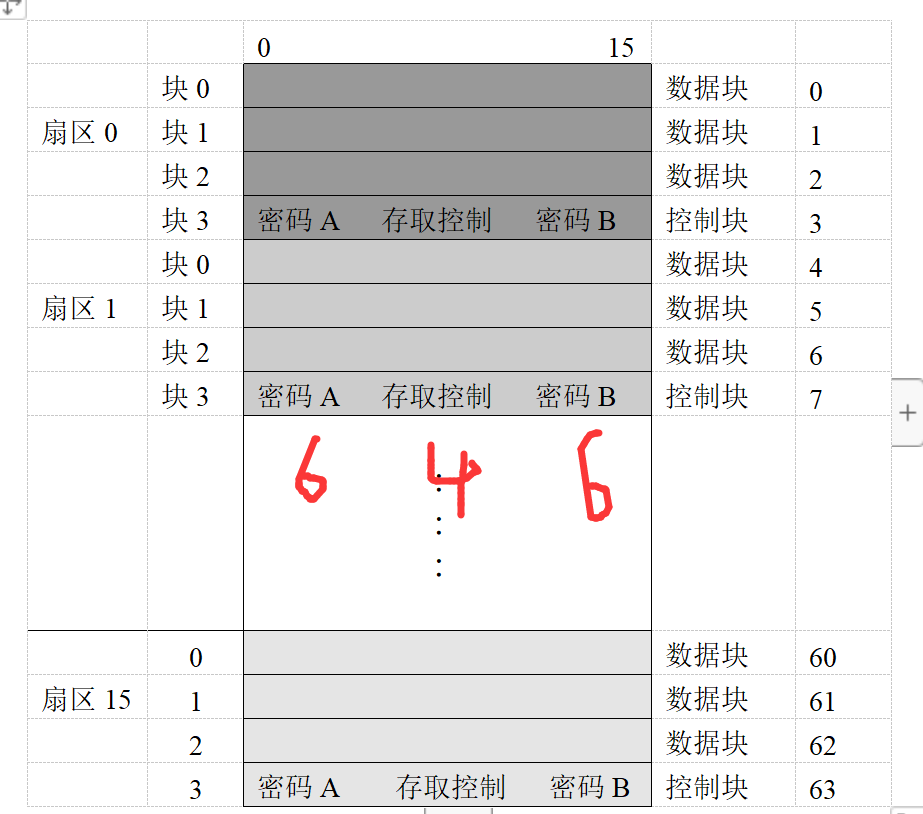

l 分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位

l 每个扇区有独立的一组密码及访问控制

l 每张卡有唯一序列号，为32位(卡号4字节)

l 具有防冲突机制，支持多卡操作

l 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路

l 数据保存期为10年，可改写10万次，读无限次

l 工作温度：-20℃~50℃(湿度为90%)

l 工作频率：13.56MHZ

l 通信速率：106 KBPS

l 读写距离：10 cm以内(与读写器有关)

读写控制：

举例：扇区1的块3内容

密码a是否可以读写块0？(可以)

密码b是否可以读写块0？(可以)

密码a是否可以读写块1？(可以)

密码a验证之后是够可以修改密码a？(可以写，但是读不可以)

计算步骤：

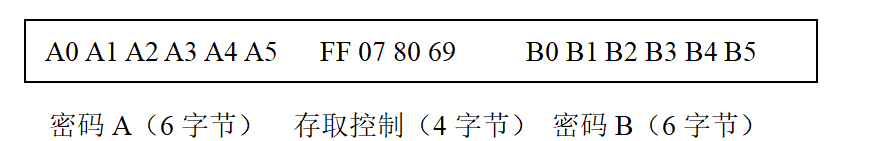

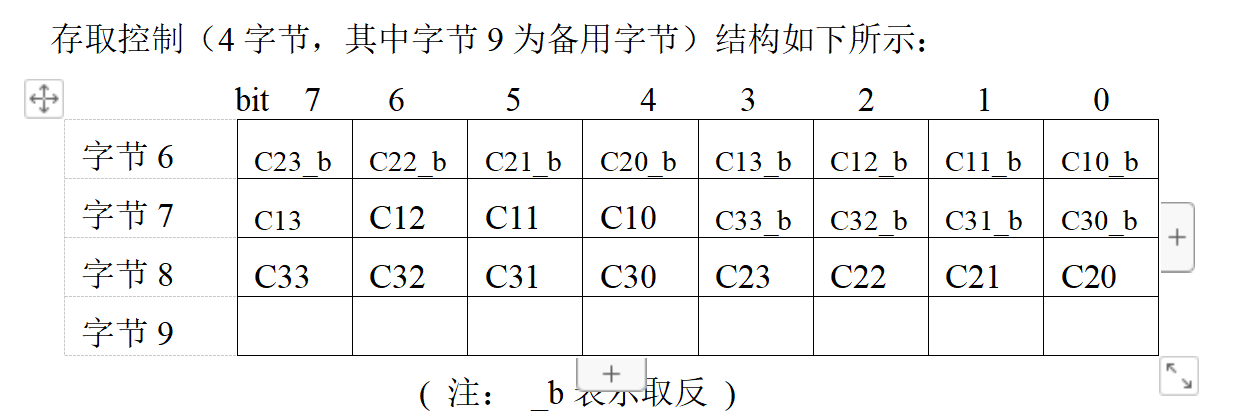

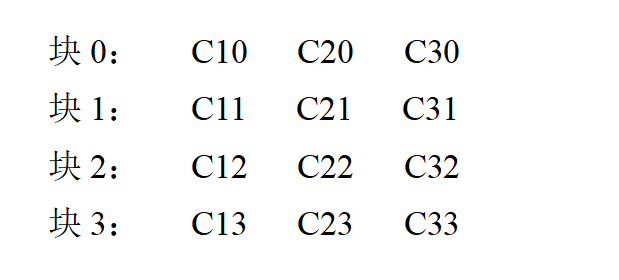

1、将存取控制转换二进制，并提取块0的控制位(C10=0；C20=0；C30=0)

1111 1111

0000 0111

1000 0000

0110 1001

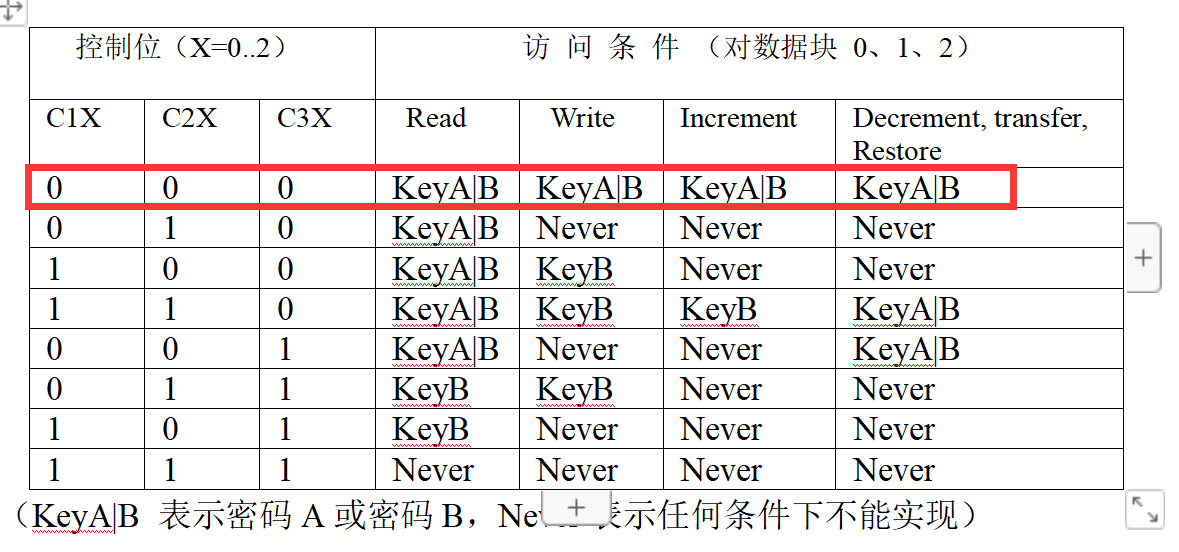

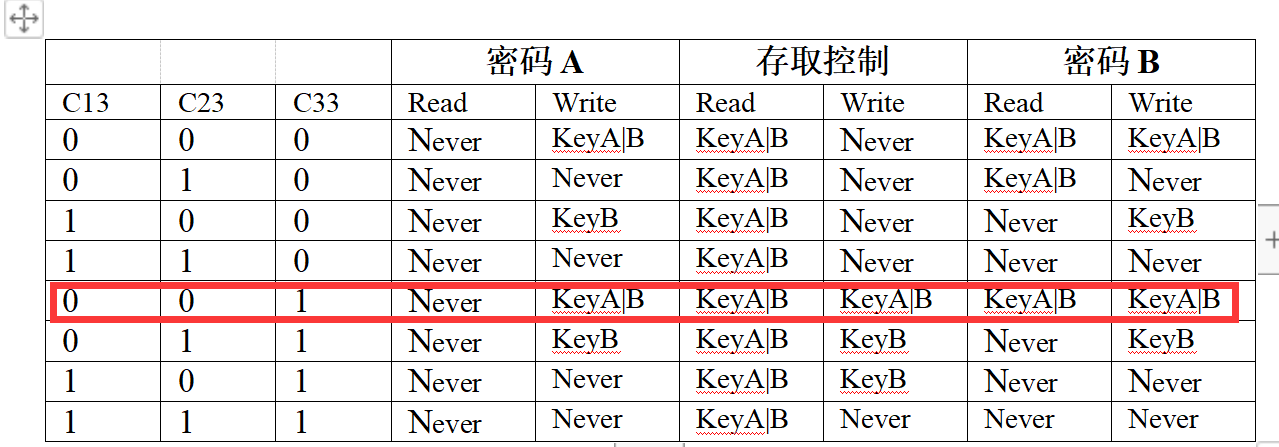

2、查看块0-2的控制表

块3的控制表

知识点5：测试设备

步骤1：连线

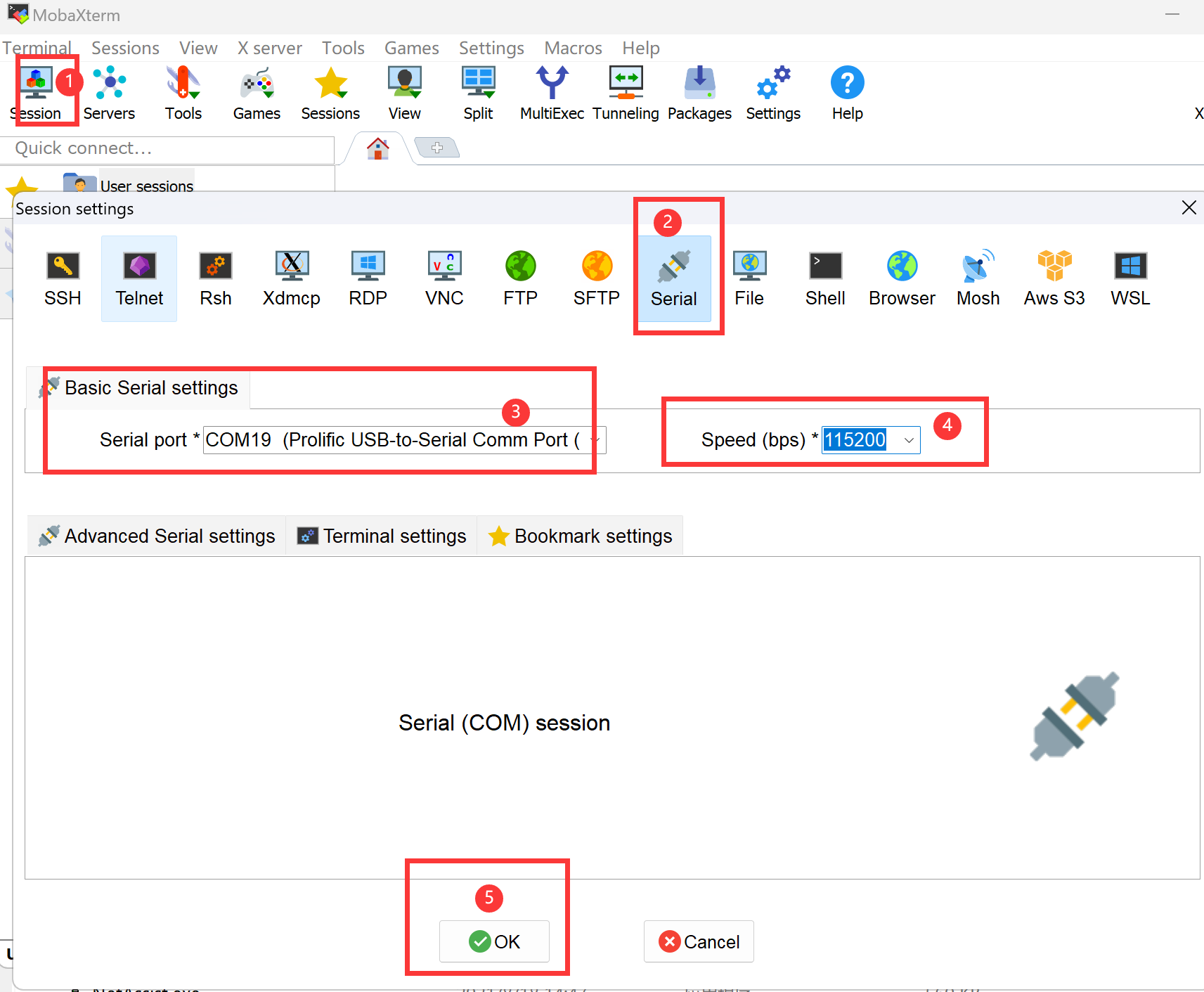

步骤2：在window系统打开软件跟开发板通信

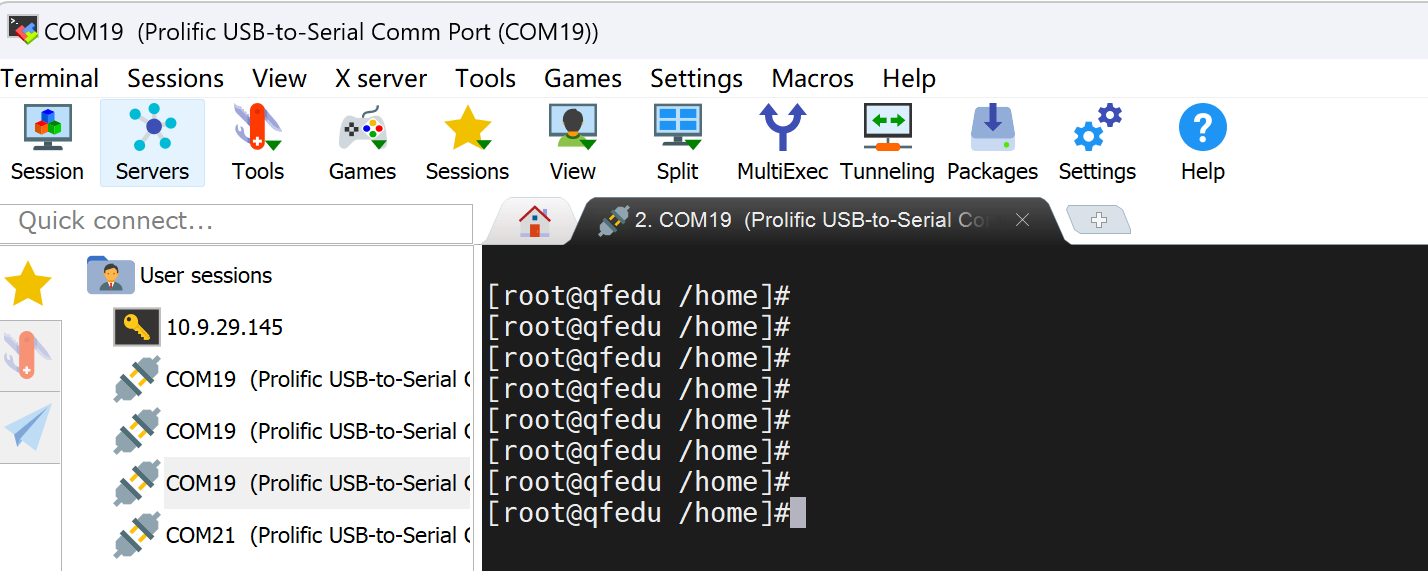

可能出现的问题：com端口找不到。

步骤3：将虚拟机的程序拿到开发板：

3.1安装nfs服务器(只需要操作一次)

1.nfs服务安装:
sudo apt-get install nfs-kernel-server nfs-common
2.工作路径配置:
sudo gedit /etc/exports,最后加上以下语句:
/ *(rw,sync,no_root_squash)
3.重启服务生效:
sudo service nfs-kernel-server restart

3.2安装交叉编译器(只需要操作一次)

1.新建交叉编译器安装路径
sudo mkdir /usr/local/arm
2.解压并获得安装路径
sudo tar xvf arm-linux-gcc-4.3.2.tar.bz2 -C /usr/local/arm/
3.保存环境变量
sudo vim ~/.bashrc
在文件末尾添加
export PATH=/usr/local/arm/4.3.2/bin:$PATH
4.重启脚本
source ~/.bashrc

3.3开发板挂载(注意开发板需要链接网线)

udhcpc//自动获取ip
mount -o nolock,wsize=1024,rsize=1024   虚拟机ip:虚拟机路径 /mnt

3.4开发版执行程序

cd/mnt
cd /程序路径
./程序名

知识点6：RFID读卡器(FM17550)

基本特性：

工作频率：13.56Mhz

支持协议：读写A类卡，读写B类卡...

读写距离：50mm

通信方式：

串口：(异步)

软件编程架构：(重点！)

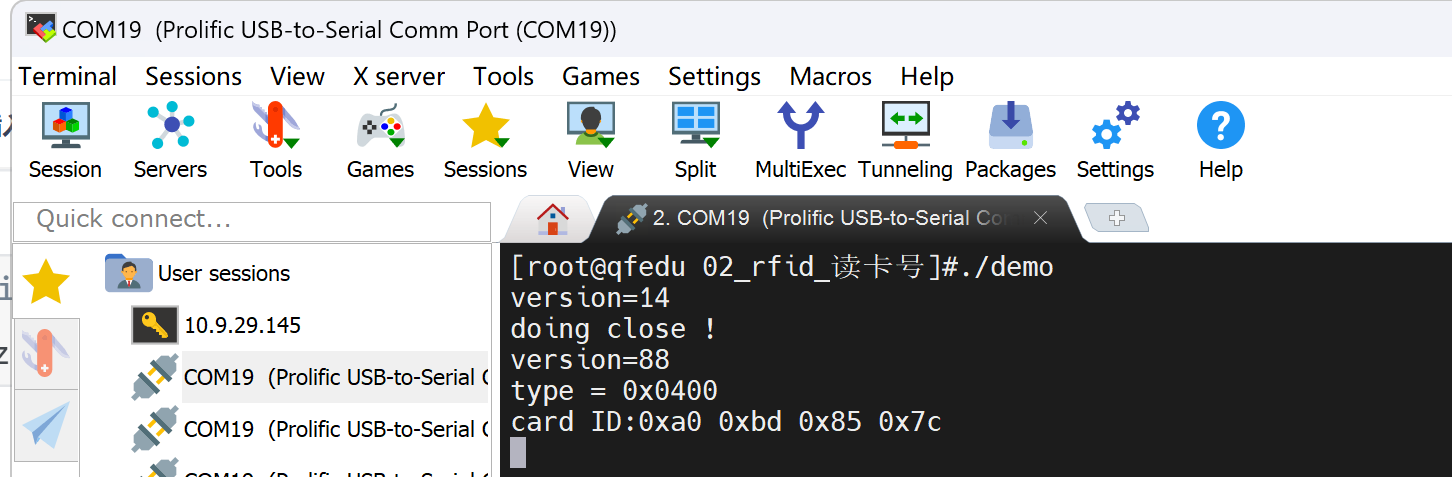

案例1：获取卡号

步骤1：main--》rfid_reset();

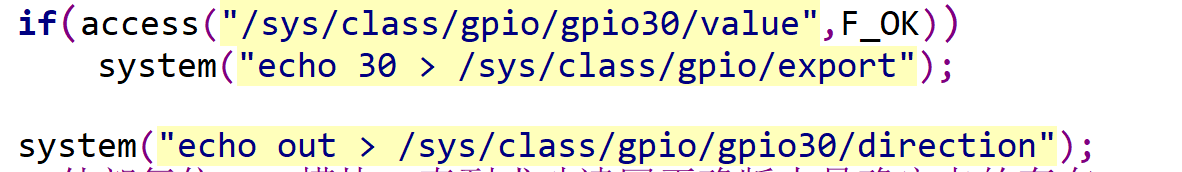

1.1初始化rfid的rst引脚

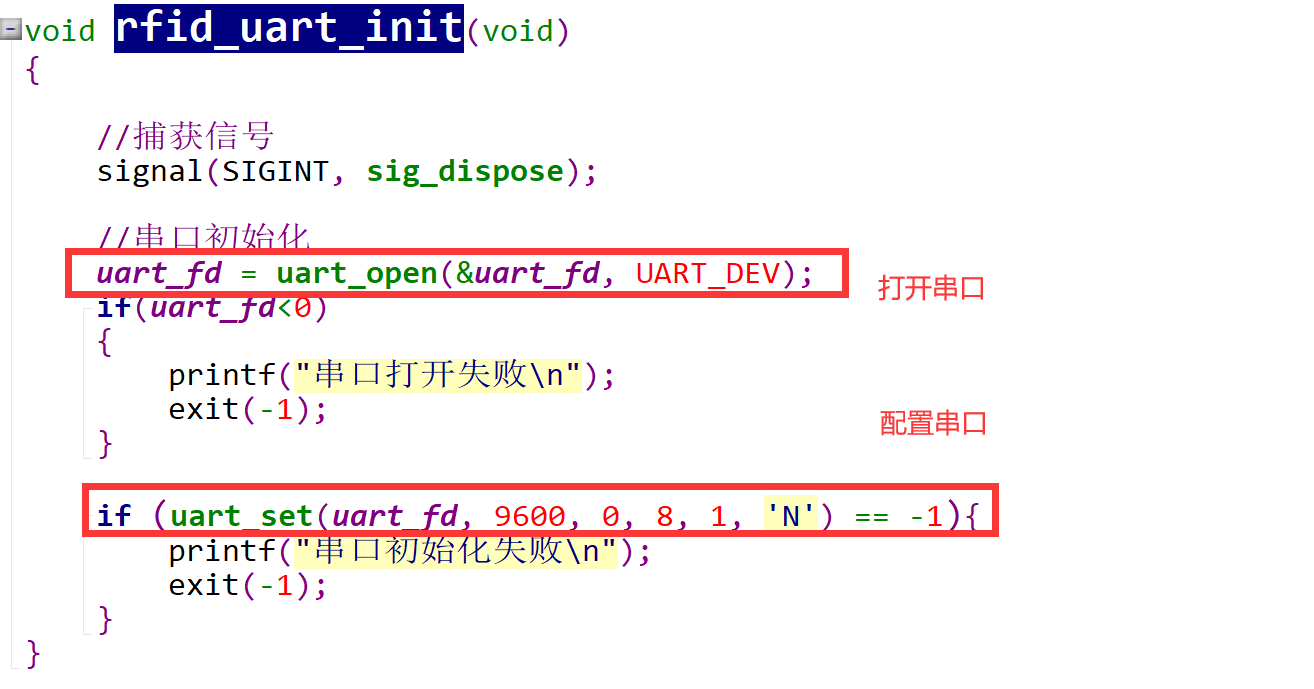

1.2初始化串口rfid_uart_init()-----循环初始化直到获取设备的正确版本。

步骤2：main--》rfid_carda_init();

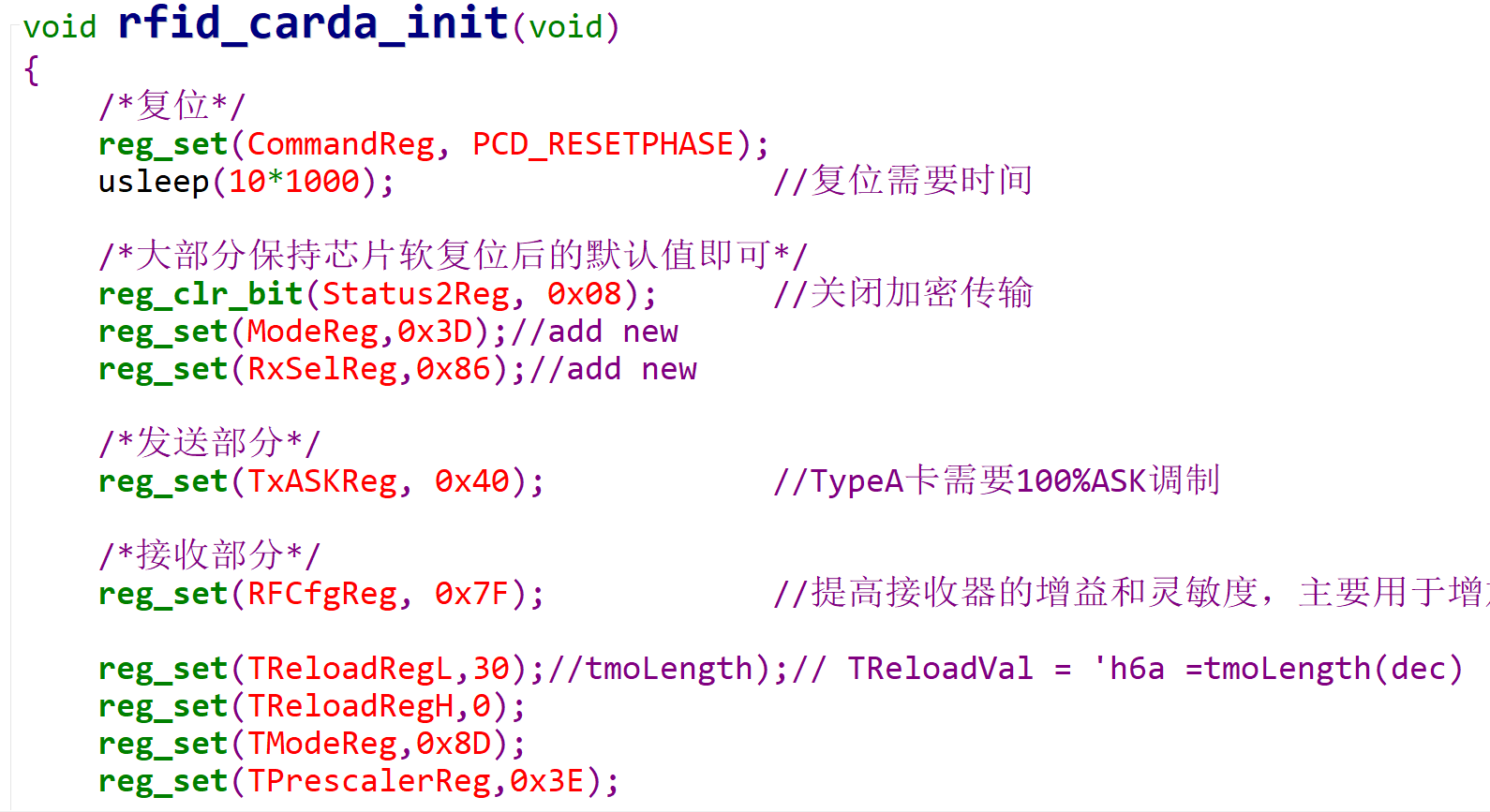

寄存器初始化。

步骤3：获取 卡类型及卡号

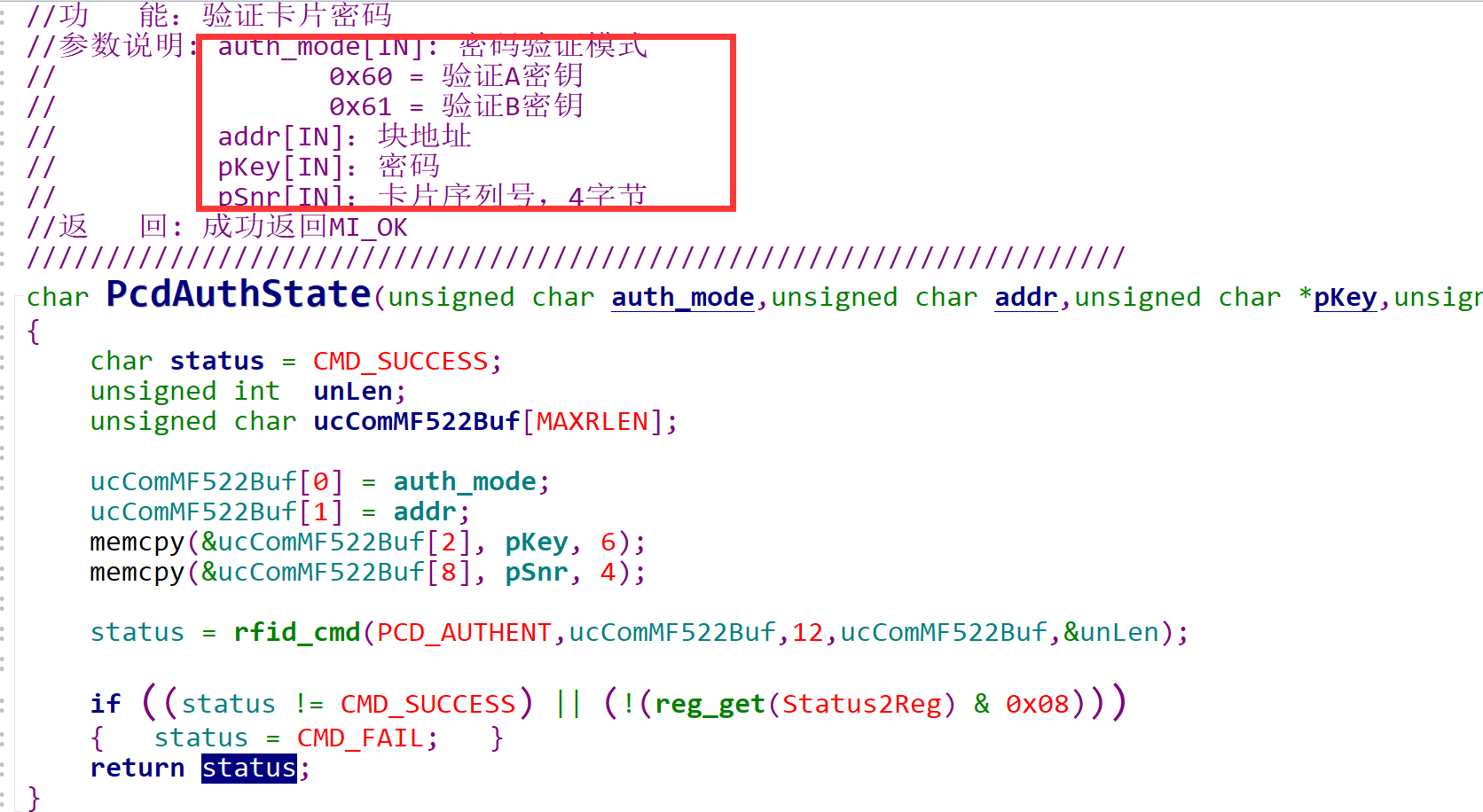

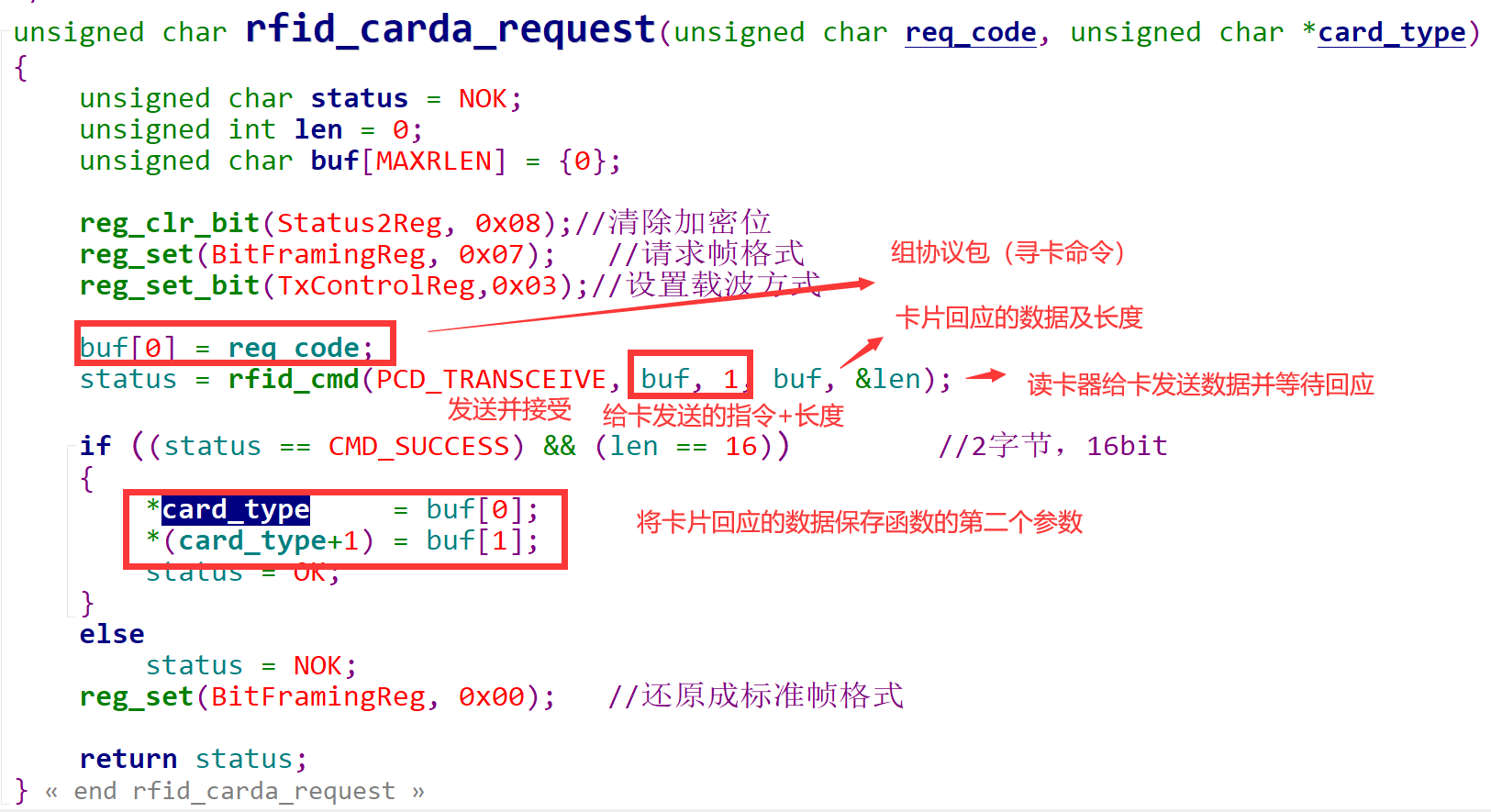

3.1获取卡类型：rfid_carda_request(PICC_REQALL,type);

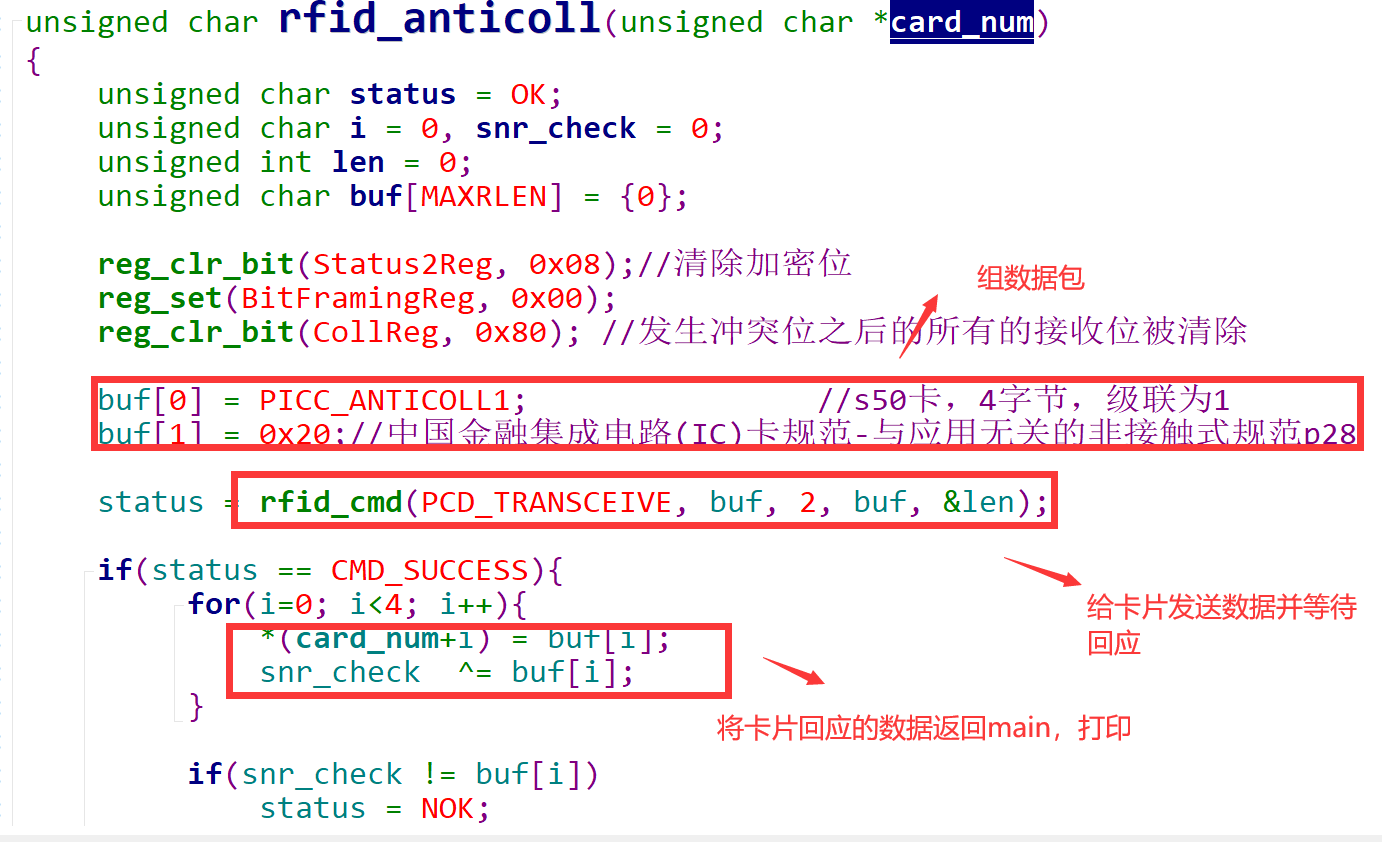

3.2获取卡号：rfid_anticoll(card_id);

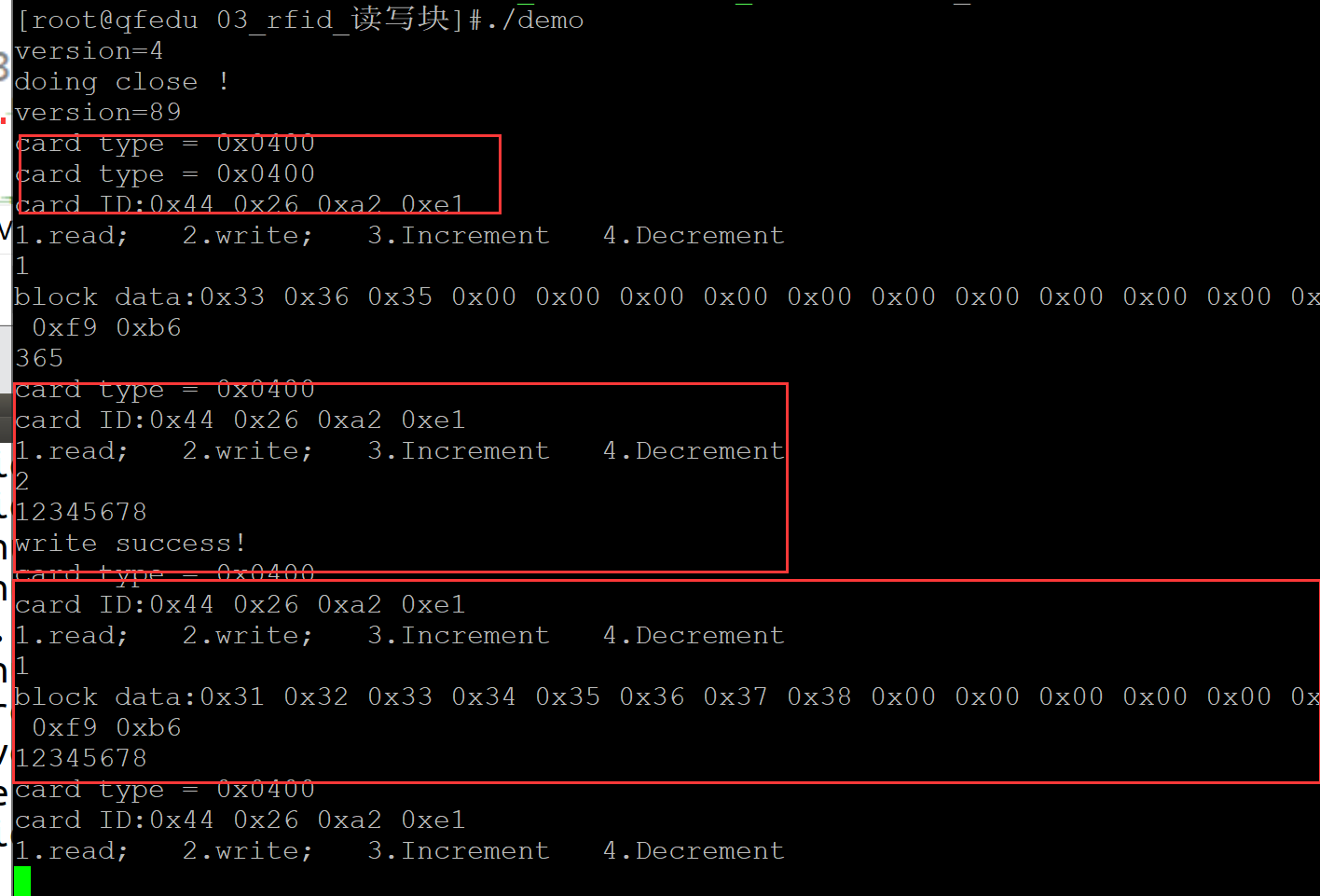

案例2：读写卡数据

步骤1：初始化串口及其他接口

步骤2：初始化rfid本身通信的寄存器

步骤3：获取卡号

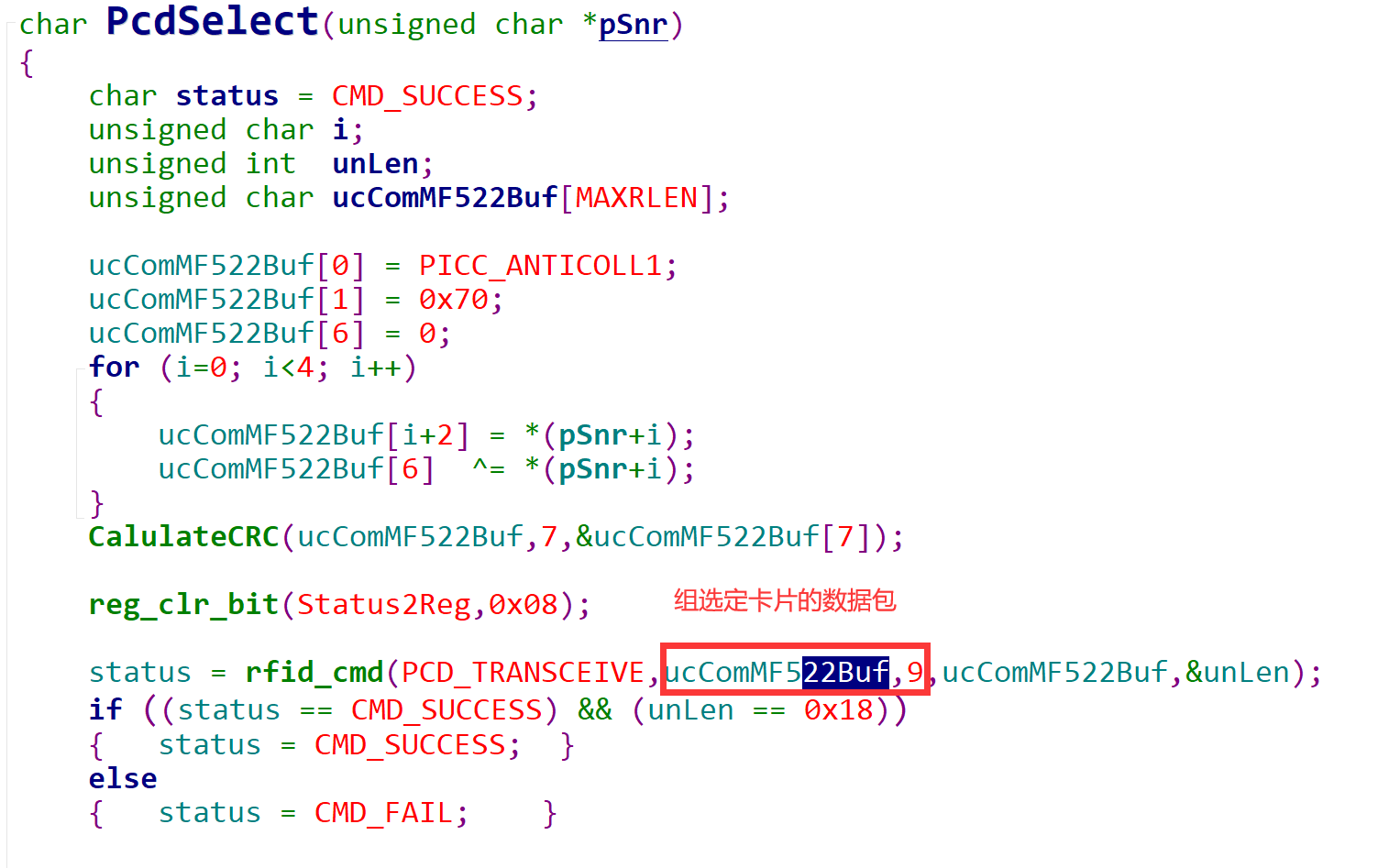

步骤4：选定卡片

步骤5：验证密码

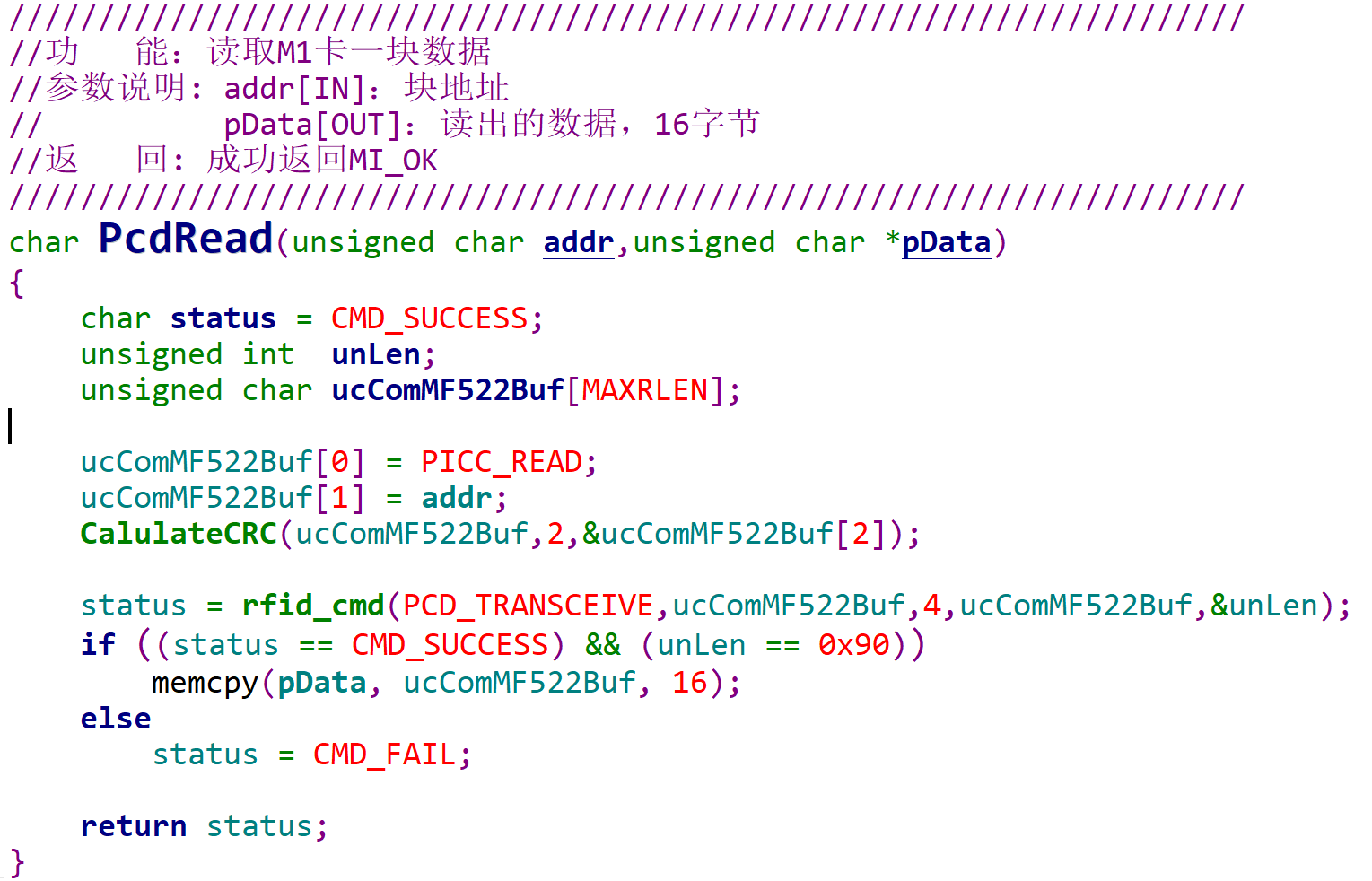

步骤6：读卡内容

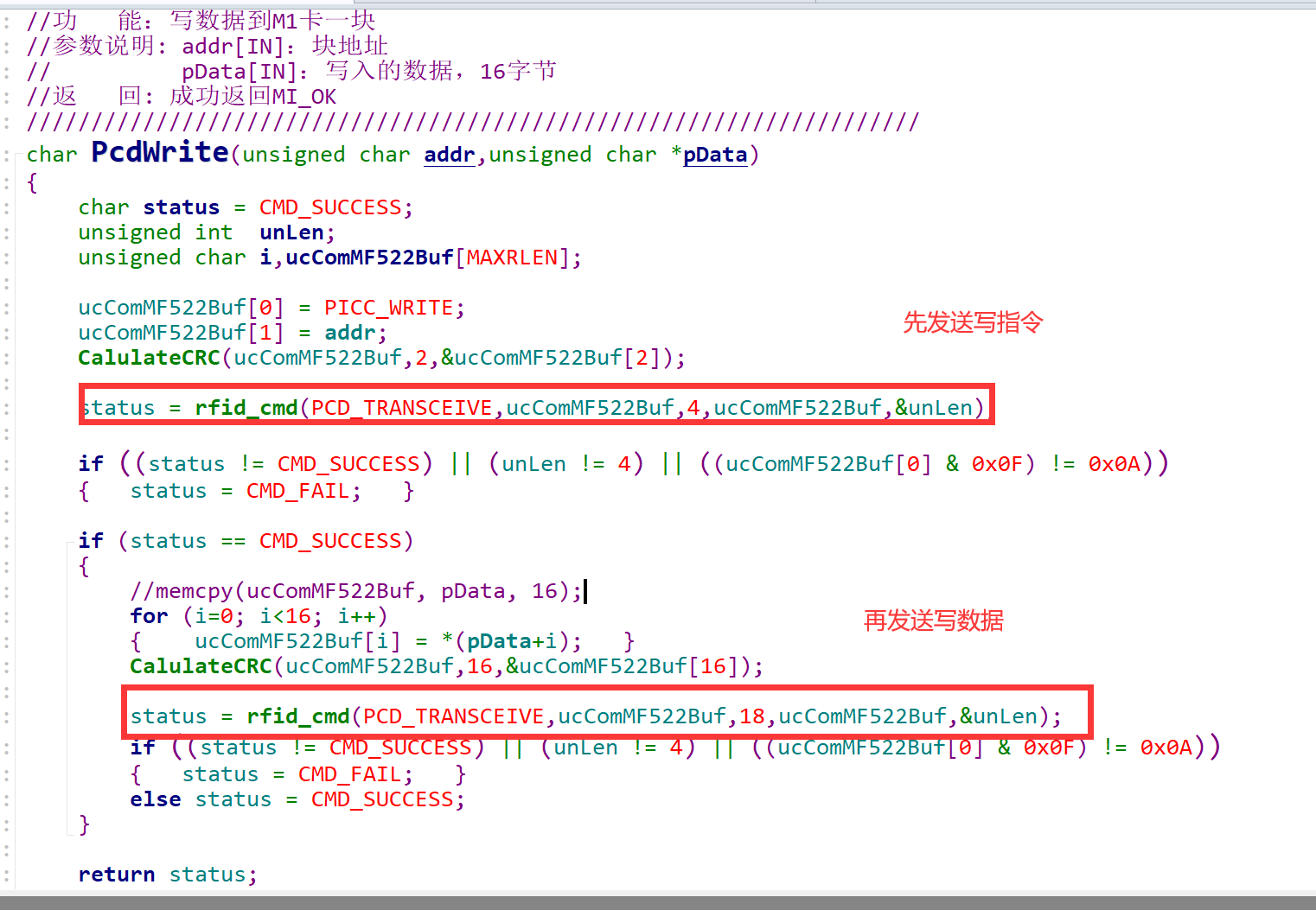

步骤7：写卡
