前言

  在学习了一段时间的pwn后，我个人对漏洞挖掘也是充满了极大的兴趣，但是真实环境中的漏洞挖掘和CTF中的pwn题还是有很大区别的。原因在于，CTF中的pwn题代码量少，实现逻辑并不复杂，存在的漏洞也是比较明显的，一般都是通过代码审计就能发现；而在真实环境中，代码量大，实现逻辑复杂，虽然造成漏洞的代码可能和pwn题相差不大，但是在庞大的代码量下，通过代码审计的方式来发现漏洞并不是一个好的方式。因此，在工业界出现了fuzzing即模糊测试，其原理是变异输入来对程序进行测试，记录可以造成crash的输入，之后再单独分析这些输入。另外，对程序进行fuzzing来发现漏洞的软件叫fuzzer。
  在本篇博客中要介绍的AFL就是fuzzer中的一个里程碑标志，其出现在2013年，并对之后出现的fuzzer产生了重大影响。AFL是基于代码路径覆盖率的，采用二进制插桩实现，可以分为有源码插桩和无源码插桩，下面介绍AFL的使用也是从这两个方向出发。

AFL的安装

  AFL

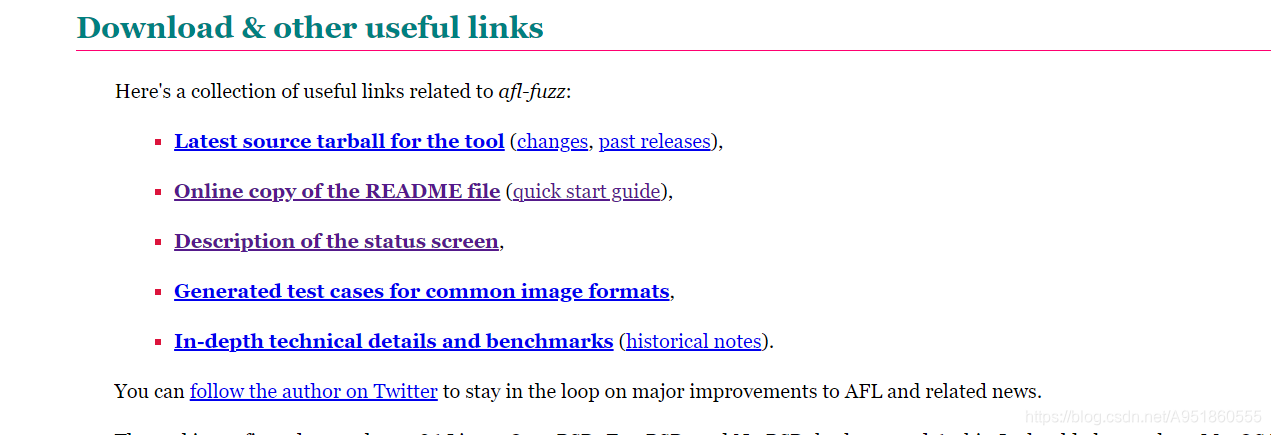

  安装的话从上面的官方链接点进去，如下截图所示，点击最新源代码打包工具的链接即可获得最新的源代码安装包。下载并解压成功后，进入到该文件夹中，使用make命令进行安装，如果安装过程中出现问题，可以查阅docs/INSTALL获得一些提示，看看是否有帮助，要不就百度一下。

AFL运行界面介绍

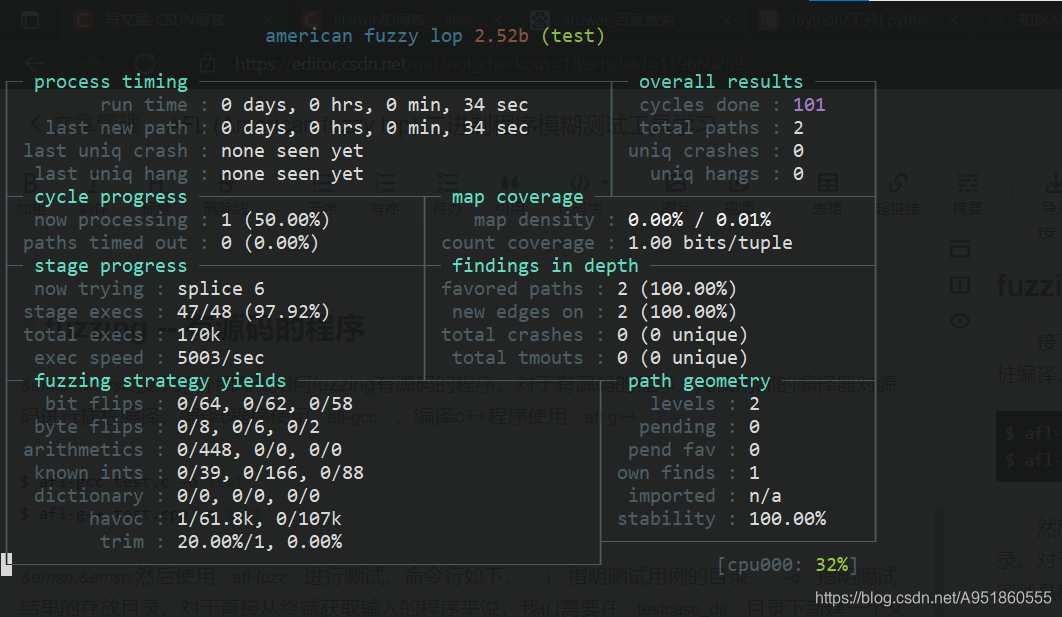

  接下来看下AFL工作时的界面情况，如下截图所示，展示了AFL进行fuzzing时的工作界面状态。界面状态中的大部分内容都可以直接根据其中文意思知晓其含义，在本篇博客中将会简单介绍下大部分的状态指示。

• process timing – 指示了fuzzing测试的时间消耗。
    一般说来一个中等程序的测试会需要数天或者数周的时间。其下面的四个状态栏信息按照中文翻译理解就行，值得说明的是，第二个状态指示last new path，如果在程序开始测试的几分钟内没有变化，说明要么是程序引入不正确，或者是测试用例输入不正确，亦或者设置的内存太小，总之fuzzing没有正确启动。当然AFL会在last new path长时间没有变化时给出警告。当然其实也有可能程序确实过于简单，比如我们自己写的测试程序，没有分支语句也会造成上诉情况。
• overall results – 汇总了fuzzing测试的执行结果。
    第一个状态栏cycles done表明fuzzing的轮数，其颜色值得说明一下，最开始是用品红色表示其处于the first pass（关于the first pass下一个小节会解释），正如截图中所示。如果在the first pass后有新的发现，进入子过程，颜色会变成黄色，所有子过程完成后将会变成蓝色，最后变成绿色的话表明已经长时间没有新的动作了，此时也提示我们应该手动ctrl-c去关闭fuzzing。
• cycle progress – 展示了当前队列中fuzzer的位置，以及放弃了的超时输入。
• map coverage – 展示了程序的覆盖率。
• stage progress – 进一步展示了fuzzer的执行过程细节。
    now trying指明当前所用的变异输入的方法，exec speed指明测试用例的执行速度，正常情况下是超过500 exec/sec，长时间低于100的话，建议最好查看perf_tips.txt来寻求优化。
• findings in depth – 展示了一些路径、crash的信息。
• fuzzing strategy yields – 进一步展示了AFL所做的工作，采用的策略情况。
• path geometry – 汇总了路径测试的相关信息。
    levels表示测试等级，pending表示还没有经过fuzzing的输入数量，pend fav表明fuzzer感兴趣的输入数量，own finds表示在fuzzing过程中新找到的，或者是并行测试从另一个实例导入的，imported中的n/a表明不可用，即没有导入。最后说明一下stability，表明相同输入是否产生了相同的行为，一般结果都是100%，如果低于100%并且变红，则需要查阅官方文档寻找解决步骤。

AFL执行阶段介绍

  这里补充一下AFL各阶段的工作任务，也就是对应运行界面中stage progress的now trying一栏。

• calibration – 在fuzzing测试之前的阶段，主要是检查执行路径检测异常，建立基线执行速度。

• trim L/S – 同样也是在fuzzing测试之前的阶段，修建测试用例使其更短，但保证裁剪后仍能达到相同的执行路径。L表示length长度，S表示stepover步距，其值与文件大小是相关的。

• bitflip L/S – 确定性的比特位翻转。以S为增量，L长度的bit数被翻转。有以下几种变型模式：1/1, 2/1, 4/1, 8/8, 16/8, 32/8。

• arith L/8 – 确定性的算术运算。AFL会尝试去减去或者加上一些整数使其为8bit/16bit/32bit的值，步距永远是8bits。

• interest L/8 – 确定性的值覆盖。AFL自身保留了一些Interesting的8bit/16bit/32bit的值，用这些值去覆盖原有的测试用例，步距永远是8bits。

• extras – 确定性的字典注入。这里AFL自身有一个字典，当然也可以使用-x选项来指明使用用户提供的字典。

• havoc – 固定长度的堆叠随机扭曲。该阶段会尝试位翻转，用随机数或者Interesting的整数去覆盖，块删除，块复制，以及字典的相关操作。

• splice – 最后一种策略。在上述策略都执行完后将会执行该策略，它和havoc差不多，不过它会首先将队列中的两个随机输入先拼接在一起。

• sync – 这个是并行执行的策略选项，通过-M或者-S选项进行指定。该策略并不会涉及到真正的fuzzing，会导入从另一个fuzzer得到的输出和测试用例。
    以上所有策略执行一遍也就是前文提到的the first pass。

fuzzing – 有源码的程序

  接下来介绍AFL如何fuzzing有源码的程序。对于有源码的程序，先使用afl的编译器对源码进行插桩编译，编译c程序使用afl-gcc，编译c++程序使用afl-g++。

$ afl-gcc test.c -o test
$ afl-g++ test.cpp -o test

  然后使用afl-fuzz进行测试，命令行如下，-i指明测试用例的目录，-o指明测试结果的存放目录。对于直接从终端获取输入的程序来说，我们需要在testcase_dir目录下新建一个文件，文件的内容就是程序的输入，文件命名不唯一，后面会给一个示例。

$ ./afl-fuzz -i testcase_dir -o findings_dir /path/to/program [...params...]

  对于以文件作为输入的程序，可以使用下面的命令，直接在程序参数位置处使用@@，AFL将会自动将其替换为测试用例中的文件名。

$ /afl-fuzz -i testcase_dir -o findings_dir /path/to/program @@

  以afl-2.52b版本为例，用下面的代码作为示例，可以看到代码中存在一个明显的栈溢出漏洞，另外之所以要写个if判断，主要是防止程序太过于简单，如果程序没有多条路径分支，last new path状态栏就不会更新，提示我们进行检查。

// test.c
#include <stdio.h>

int main() {

    char buf[100] = {0};

    gets(buf);   // stack overflow
    if (buf[0] == 'A')
        printf("hello\n");
    else
        printf("NO A\n");

    return 0;
}

  按照下面的命令操作进行，fuzz_out文件夹会在fuzzing时自动生成。

$ mkdir fuzz_in
$ echo "hello" > fuzz_in/testcase
$ afl-gcc test.c -o test
$ afl-fuzz -i fuzz_in -o fuzz_out ./test

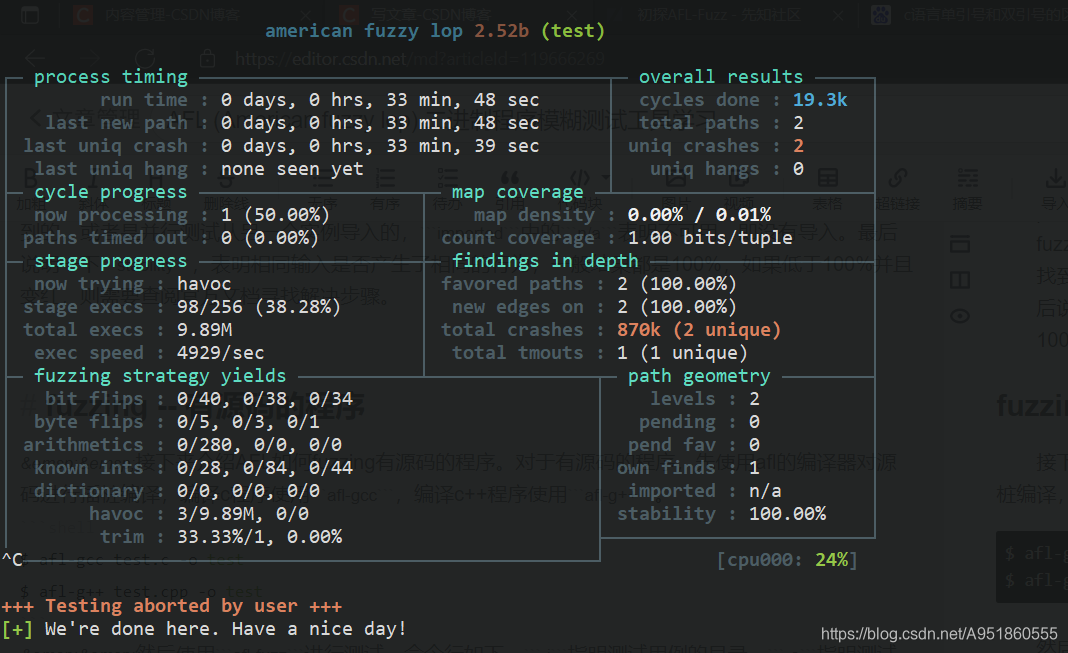

  如下截图所示，展示了fuzzing测试的结果，由于程序比较简单，在fuzzing几分钟后就已经发现了2个unique crashes，之所以要等半个小时，主要看看啥时候跑到蓝色指示轮数。

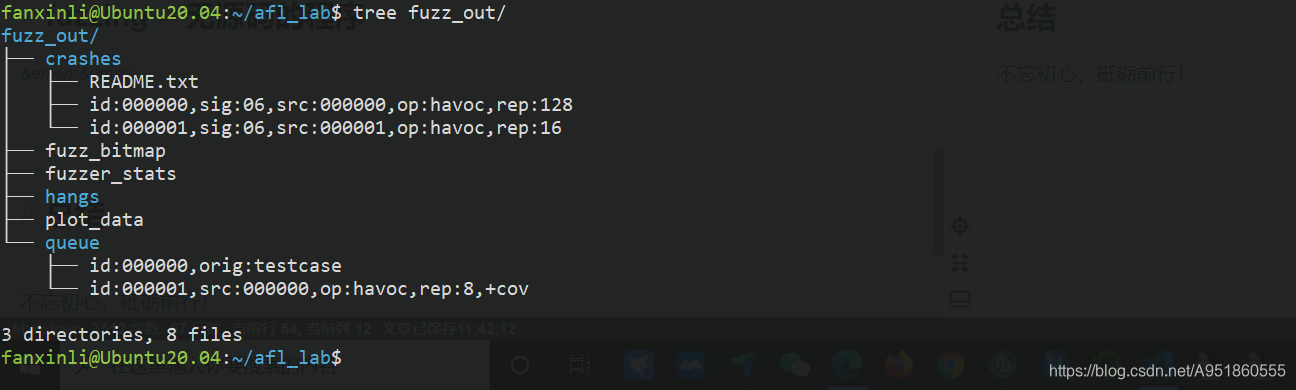

  之后我们手动ctrl-c终止fuzzing，看看fuzz_out文件下包含哪些内容，如下截图所示：

• queue – 存放fuzzer生成的所有不同执行路径的测试用例+我们自己一开始构造的测试用例；
• crashes – 存放造成程序崩溃的测试用例，根据产生的信号不同进行分类；
• hangs – 存放造成程序超时的测试用例;
• 剩下的文件记录了fuzzer工作时的一些信息。

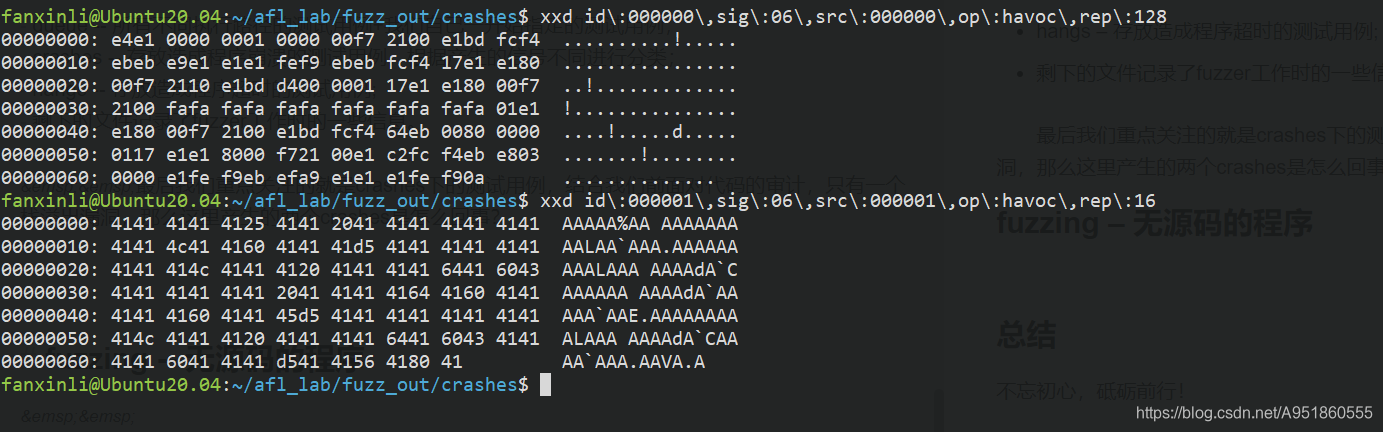

  最后我们重点关注的就是crashes下的测试用例，结合我们前面对代码的审计，只有一个栈溢出漏洞，那么这里产生的两个crash是怎么回事？如下截图所示，是两个测试用例的十六进制表示，其实都是栈溢出，只不过第一个用例首字母不是A，所以和第二个用例最终执行的路径不同，因此AFL认定存在两个不同的crash。

fuzzing – 无源码的程序

  接下来看看如何fuzzing无源码的程序，AFL依赖QEMU实现了这个功能，qemu是一个仿真器。下载AFL的源码后可以很方便的通过其自带脚本完成安装，如下命令所示，执行该命令后会去下载指定版本的qemu然后安装：

$ cd qemu_mode
$ ./build_qemu_support.sh

  在执行该脚本的过程中可能会遇到一些问题，读者可以百度或者到stackoverflow上查找相关解决方案，或者在评论区留言，大家可以一起讨论。成功安装后，我们可以执行如下命令来测试无源码的程序。这里和前面的操作大同小异，也是先建立测试文件夹和测试用例，源代码文件也是和前面一样，只不过编译时我们用gcc，这样就有了无源码的测试程序，然后测试时指定-Q参数。

$ mkdir fuzz_in
$ echo "hello" > fuzz_in/testcase
$ gcc test.c -o test
$ afl-fuzz -i fuzz_in -o fuzz_out -Q ./test

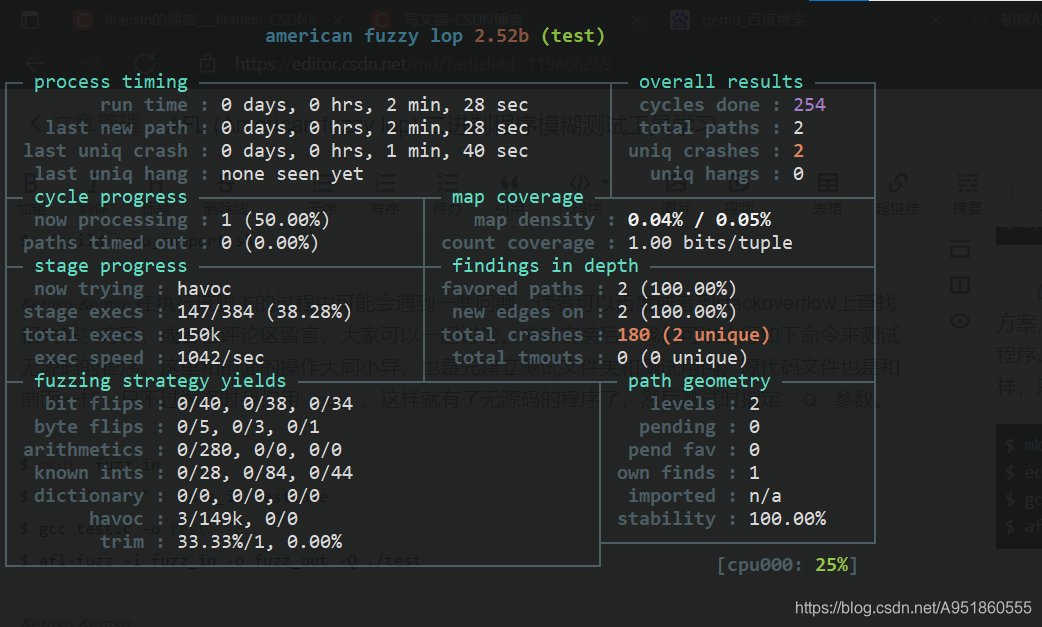

  如下截图所示，是无源码的程序fuzzing运行截图，一般有源码插桩的程序测试速度比无源码的快2-5倍，从截图中我们也能看到exec speed只有1000/sec，而上面有源码插桩的接近5000/sec。

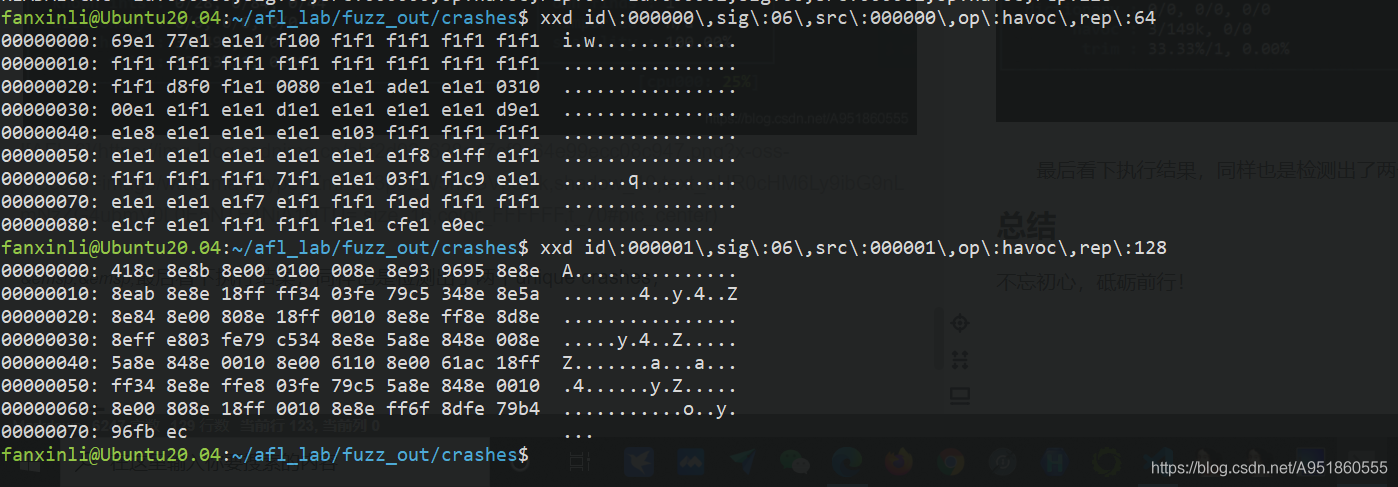

  最后看下执行结果，同样也是检测出了两个unique crashes，如下截图所示，虽然两个测试用例的结果长度不相同，但都是检测出的栈溢出漏洞，和前面介绍的一样，第二个用例由于首字母是A，所以执行路径不同，标记为不同的crash。

总结

不忘初心，砥砺前行！
